SolidWorks环境下弓形卸扣结构设计方案

　　在起重吊装、索具连接、重型设备固定、户外临时牵拉等工程场景中，卸扣是应用频次极高的受力连接件，本次设计的弓形卸扣针对常规2吨级额定载荷工况做结构优化，建模过程完全基于SolidWorks的实体建模逻辑完成，所有配合面、受力圆角、螺纹段均按照实际加工与装配要求做参数化定义。

　　从实际使用场景出发，这类弓形卸扣常被用于起重作业中钢丝绳与吊点的转接、钢结构安装时临时缆风绳的固定、重型设备转运时吊索与被吊物的连接，部分户外桁架搭建、矿山设备检修场景也会用到同规格卸扣做受力连接，因此设计时首先要明确受力边界：额定载荷下垂直起吊时，卸扣本体的弓形段承受弯曲拉应力，横销位置承受剪切应力与挤压应力，所有非配合面的圆角过渡不能随意简化，否则会在应力集中位置出现断裂隐患。

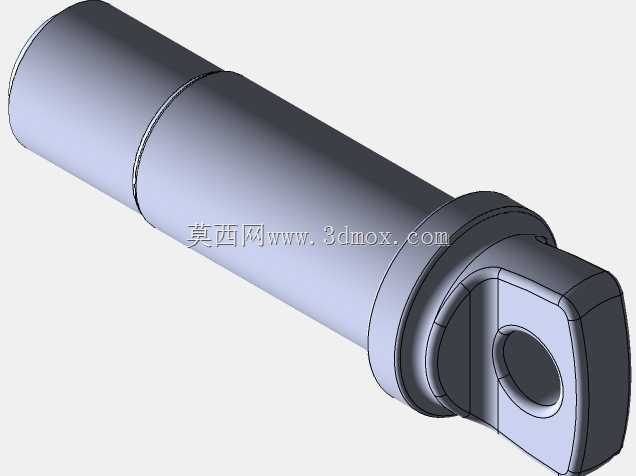

　　设计思路上没有采用市面上常见的直边卸扣结构，而是将弓形段的内圆弧做了等曲率优化，内弧半径匹配常规直径12mm钢丝绳的弯折半径，避免钢丝绳在卸扣内部出现过小弯折导致的索具提前断丝；横销采用带保险孔的螺纹销结构，销体一端做方形端头，方便安装时用扳手卡紧防转，另一端的螺纹段长度刚好贯穿卸扣两个销孔后露出2-3个螺距，预留足够的螺纹啮合长度，同时不会因为销体伸出过长剐蹭周边索具或作业人员。

　　外形尺寸与安装边界方面，卸扣本体的两个销孔同轴度公差控制在0.1mm以内，销孔与横销采用H8/f7的间隙配合，既保证安装时横销可以顺利穿入，又不会因为配合间隙过大导致受载时出现偏载；弓形段的本体截面采用圆形截面，截面直径根据额定载荷做等强度校核，在弓形顶部受力最大位置截面直径比两侧销孔位置略大1.5mm，在保证强度的前提下尽可能控制整体重量，避免卸扣自重过大增加索具整体负载。横销上的保险孔设计在螺纹段末端，安装到位后可以插入开口销防止横销在作业震动中回转松脱，这一细节是很多新手建模时容易遗漏的结构，实际现场作业中如果没有保险结构，横销松脱会直接导致吊装事故。

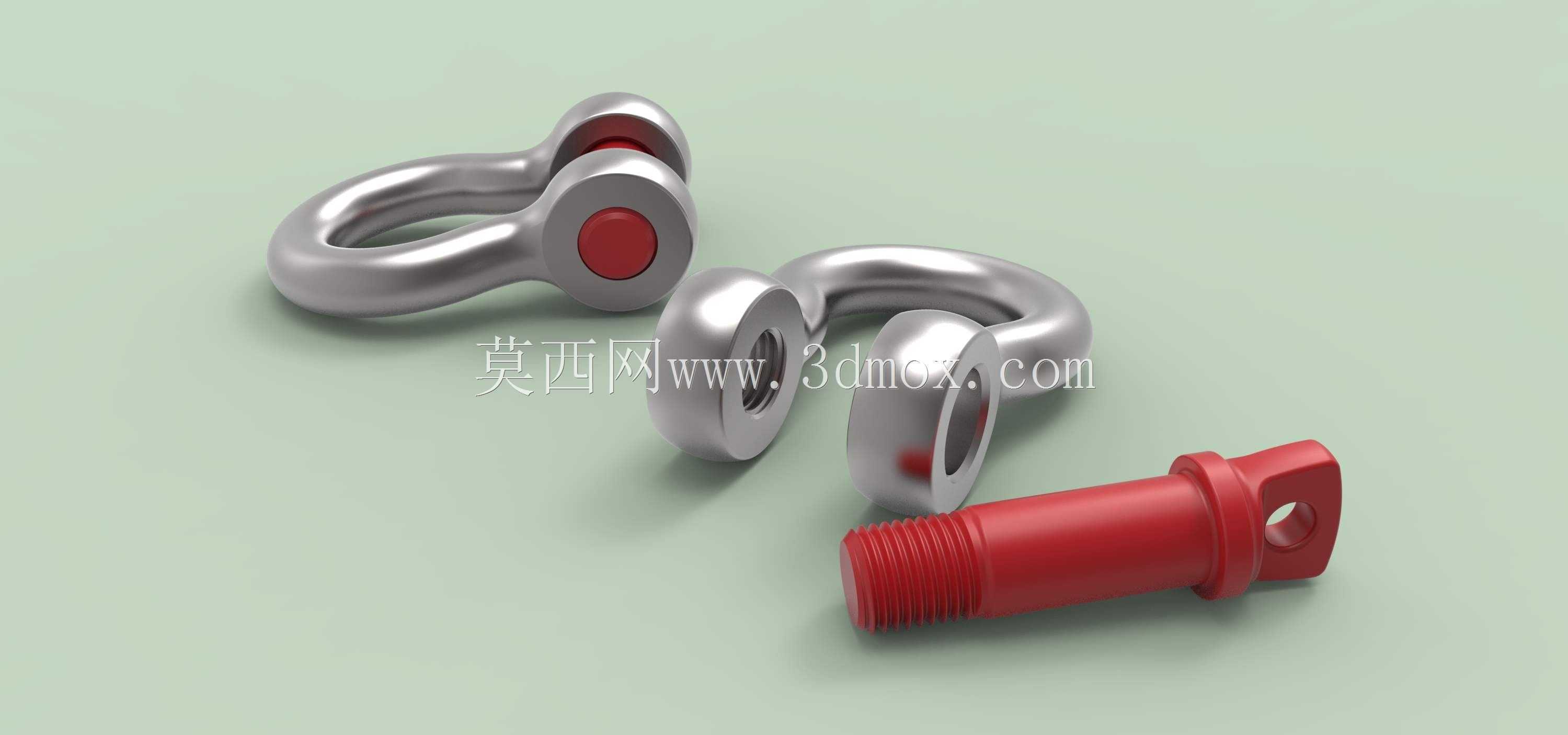

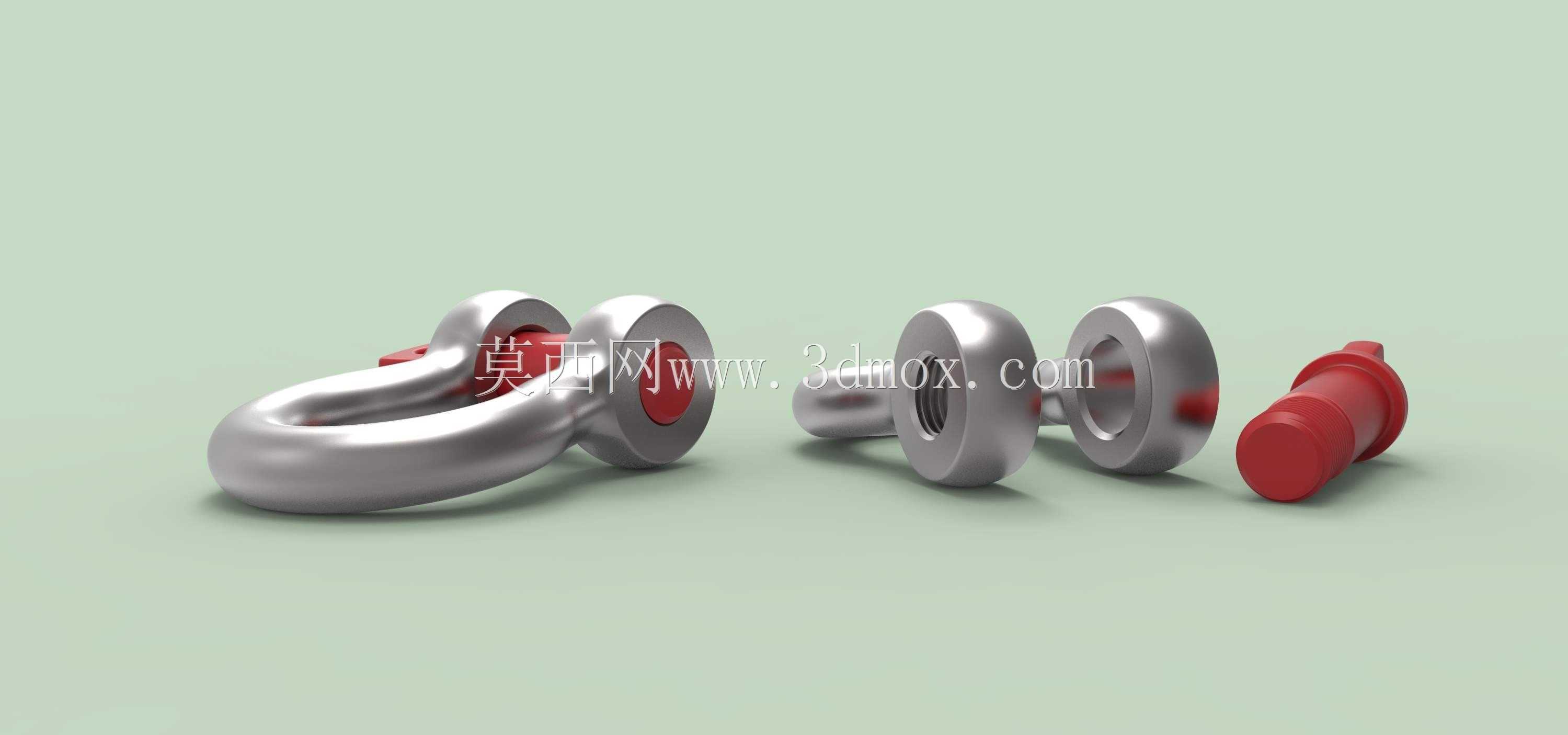

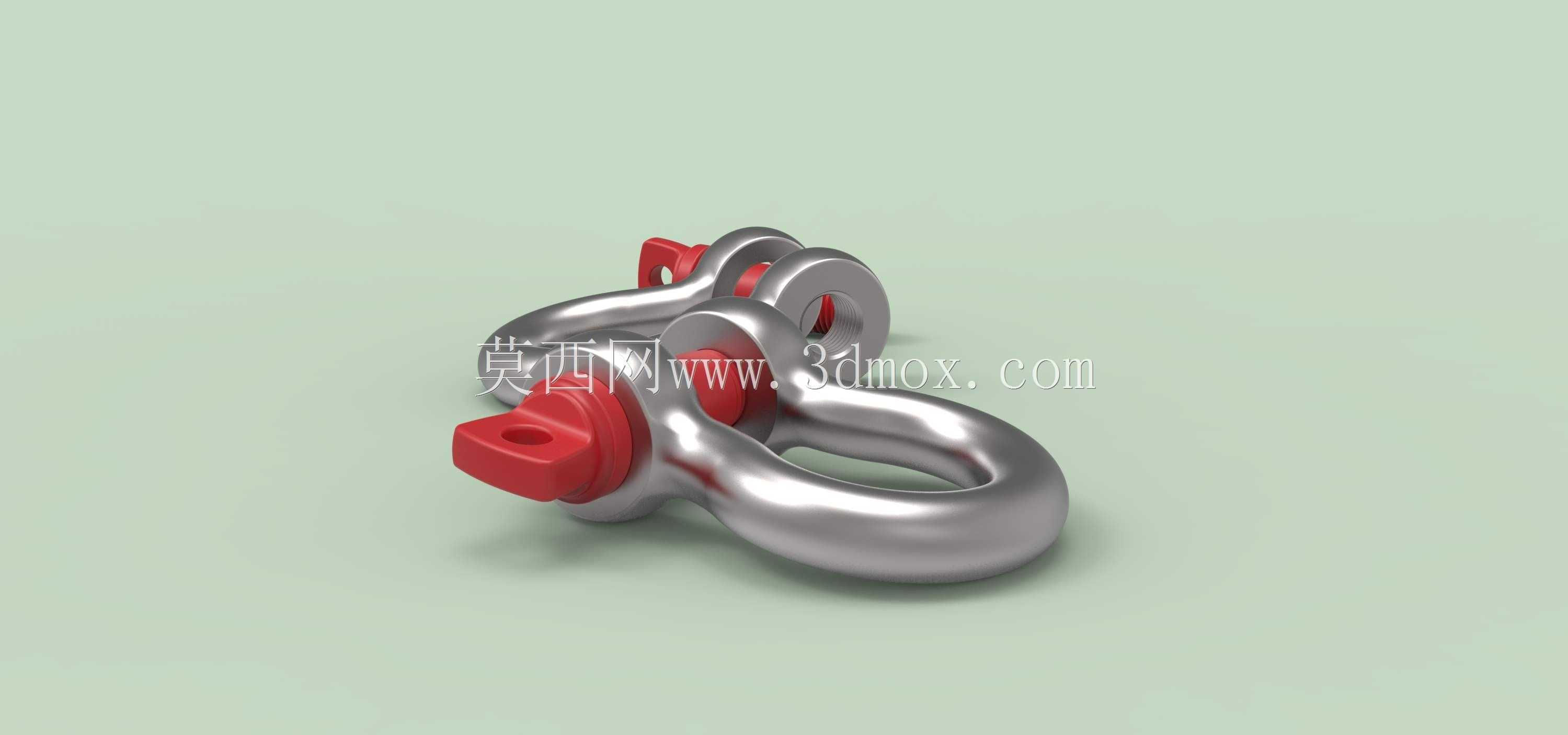

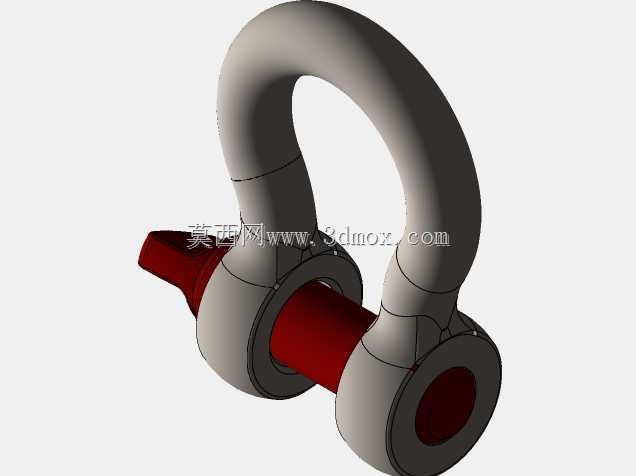

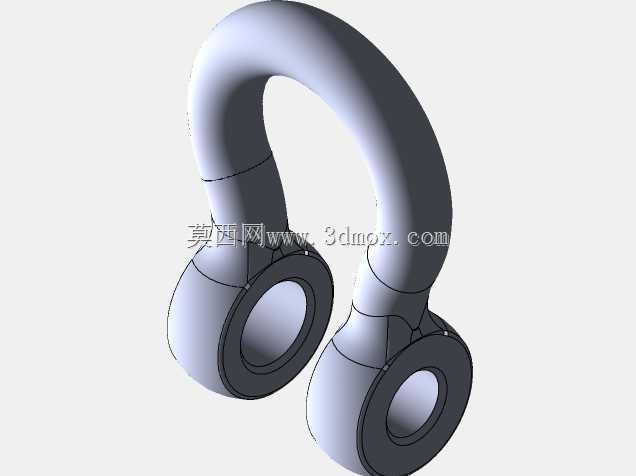

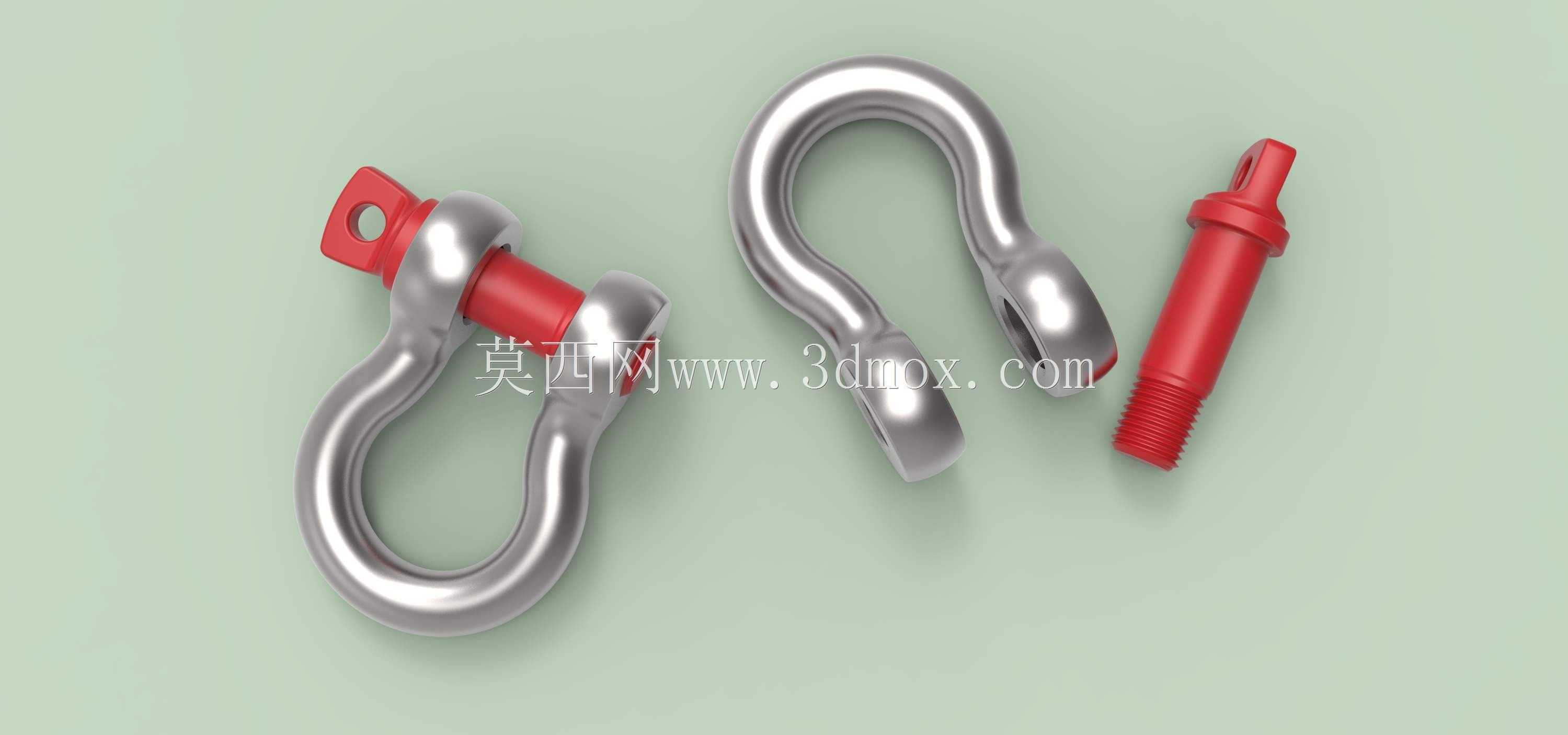

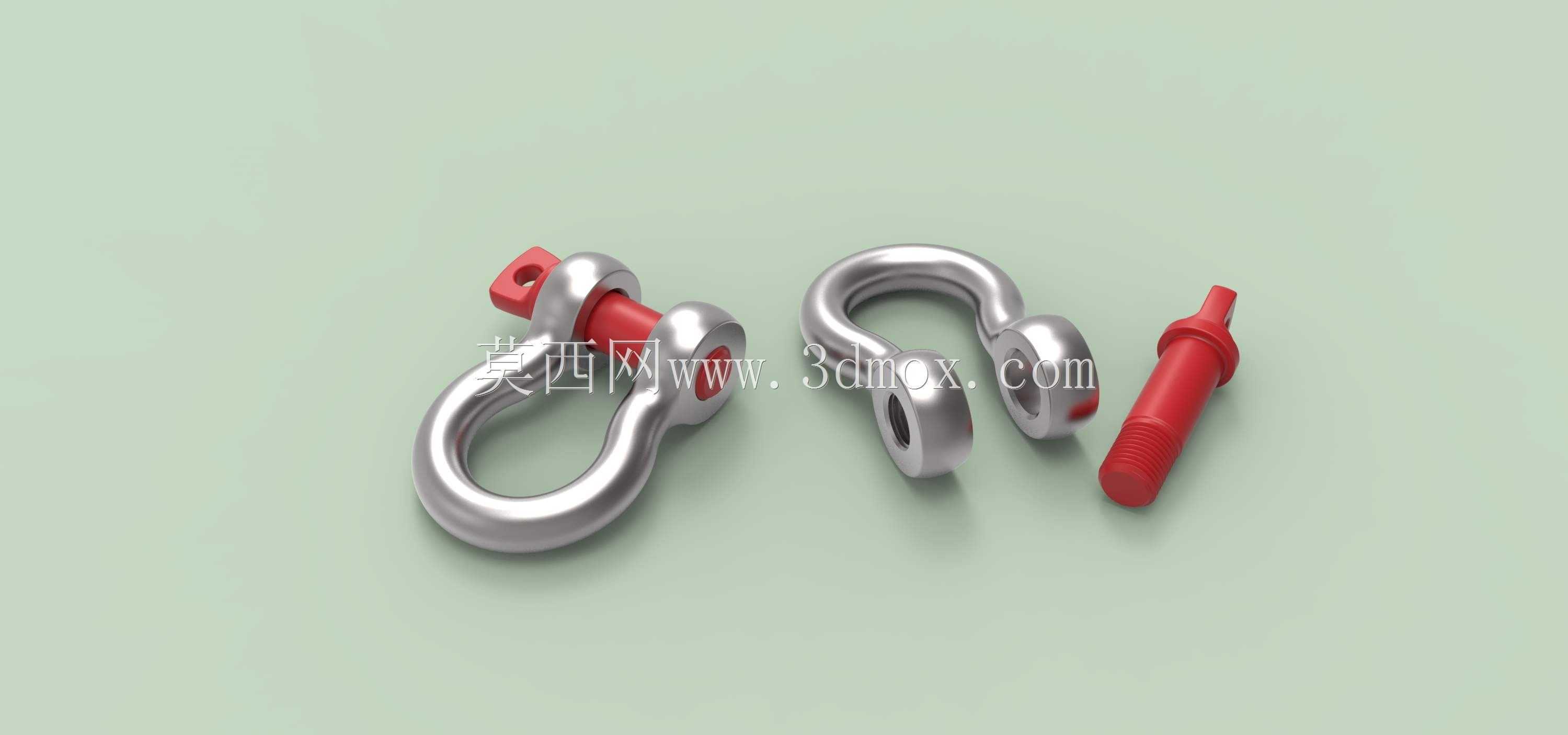

　　建模过程中先绘制卸扣本体的弓形中心线草图，通过扫描特征生成本体基础实体，再对销孔位置做拉伸切除，之后对所有棱边做圆角处理，受力位置的圆角半径不小于2mm，避免应力集中；横销单独建模后做装配配合，验证销体穿入行程、螺纹啮合长度、保险孔位置是否匹配，同时做干涉检查，确保横销旋转时不会和卸扣本体出现剐蹭。考虑到实际使用中卸扣会经常和钢丝绳、吊环等部件摩擦，本体的外表面不做尖锐棱角处理，所有外露边都做0.5mm的倒钝，既避免划伤索具，也能防止安装时割伤作业人员。

　　针对不同工况的适配性，本次设计的卸扣在弓形开口位置做了宽度优化，开口宽度可以同时容纳两根直径10mm的钢丝绳并排穿入，满足双索吊装的使用需求；销孔端面做了沉台处理，横销的方形端头可以沉入沉台内，避免吊装过程中方形端头被其他物体剐蹭导致横销跟转。整个模型的所有参数都做了参数化关联，如果需要调整额定载荷，只需要修改弓形截面直径、销孔直径、横销直径的驱动参数，模型就可以自动更新，不需要重新绘制草图，方便后续衍生不同载荷等级的同系列卸扣设计。
