外螺纹三通T型公接头液压管路连接件

　　这类外螺纹T型三通公接头，是流体输送管路系统里极为常见的分流连接件，日常在液压站油路排布、气动设备气路分支、制冷系统冷媒管路、小型供水支路改造场景里都能见到它的身影。不同于焊接式三通需要现场施焊、对操作工人焊接技能要求高且后期拆卸维护困难的问题，这种外螺纹式公接头可以直接和对应规格的内螺纹管路接头旋合装配，不需要额外焊接工序，现场装配效率能提升不少，后期如果某一支路需要调整或者更换元件，只需要松开对应螺纹连接即可，不会破坏原有管路的整体结构。

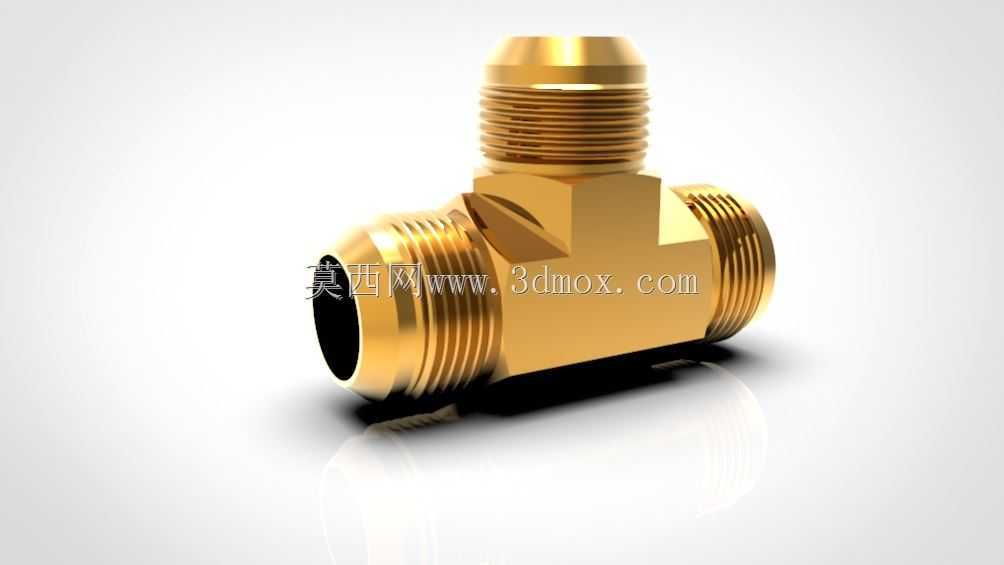

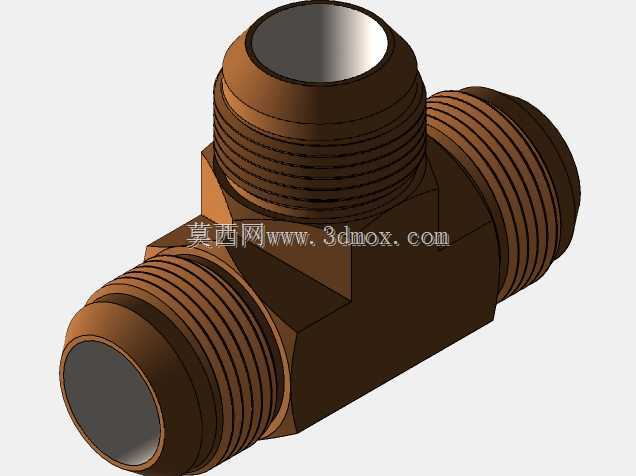

　　从功能特性来看，这个T型接头三个接口均为外扩口式外螺纹结构，适配的是常见的45度扩口硬管或者配套的软管接头，扩口密封的形式不需要额外加装密封垫片，依靠扩口面和接头内锥面的金属贴合就能实现可靠密封，在中低压流体输送场景下密封稳定性表现优异，黄铜材质本身的耐腐蚀性也不错，适配液压油、压缩空气、常温清水、常见冷媒等多种流体介质，不会轻易出现锈蚀堵管的问题。三个接口呈正交T型分布，也就是一个直通接口沿轴向贯通，第三个接口从垂直于直通轴线的方向引出，能够实现单路流体输入后分成两路输出，或者两路流体汇合成单路输出的流向切换，完全满足管路系统里的分流、合流需求。

　　在设计思路上，建模阶段首先要确定核心的通径参数，通径大小直接决定了接头的流体输送能力，要匹配对应管路的额定流量，避免通径过小造成管路压损过大、通径过大造成材料浪费和安装空间占用过多的问题。其次是外螺纹的参数匹配，必须严格对应通用管螺纹标准，牙型角、螺距、螺纹有效长度都要符合规范，螺纹有效长度要控制在合理范围，过短会导致旋合不足密封失效，过长则会造成装配干涉甚至顶坏对侧接头的内密封面。接头的六角扳拧部位尺寸要符合标准扳手的开口尺寸，方便现场使用普通开口扳手或者活动扳手就能完成拧紧操作，不需要定制专用工装。三个接口的过渡位置要做足够的圆角过渡，避免直角位置出现应力集中，因为管路系统运行中难免存在压力波动，尤其是液压系统瞬间的压力冲击，如果过渡位置应力集中系数过高，长期运行后容易出现开裂泄漏的问题。黄铜材质的选型也兼顾了加工性能和使用成本，黄铜的切削加工性能优异，车削加工时不容易粘刀，表面光洁度容易保证，同时材料本身的自润滑性也让螺纹旋合的时候更顺畅，不容易出现螺纹咬死的问题。

　　关于外形尺寸与安装边界，这类接头的整体外轮廓是正交T型结构，直通方向的总长度要匹配安装位置的轴向空间，侧接口的伸出长度要预留出扳手操作的空间，不能因为侧接口距离相邻管路或者设备壁面太近，导致扳手无法卡入扳拧位置，造成现场无法装配。安装的时候要注意，三个接口的螺纹旋合方向要提前规划，避免拧紧其中一个接口的时候，另外两个接口的连接管路出现跟转扭曲的问题，尤其是连接软管的场景，如果管路跟转扭曲会造成软管长期处于扭转应力状态，大幅缩短软管的使用寿命。另外接头安装完成后，要在系统试压阶段检查三个接口的密封面位置有没有渗漏，如果出现渗漏不要盲目加大拧紧力矩，过大的拧紧力矩会造成扩口面塑性变形，反而会彻底破坏密封性能，应该拆开检查扩口面有没有划伤、有没有夹杂异物，清理修复后再按照额定力矩拧紧即可。这类接头因为结构简单、密封可靠、装配维护方便，在中小流量的流体管路系统里应用量非常大，建模的时候只要把各个配合尺寸的公差控制在合理范围，加工出来的零件互换性就会很好，不需要额外配做就能直接替换现场损坏的同规格接头。
