柔性多关节仿生机械臂结构设计方案

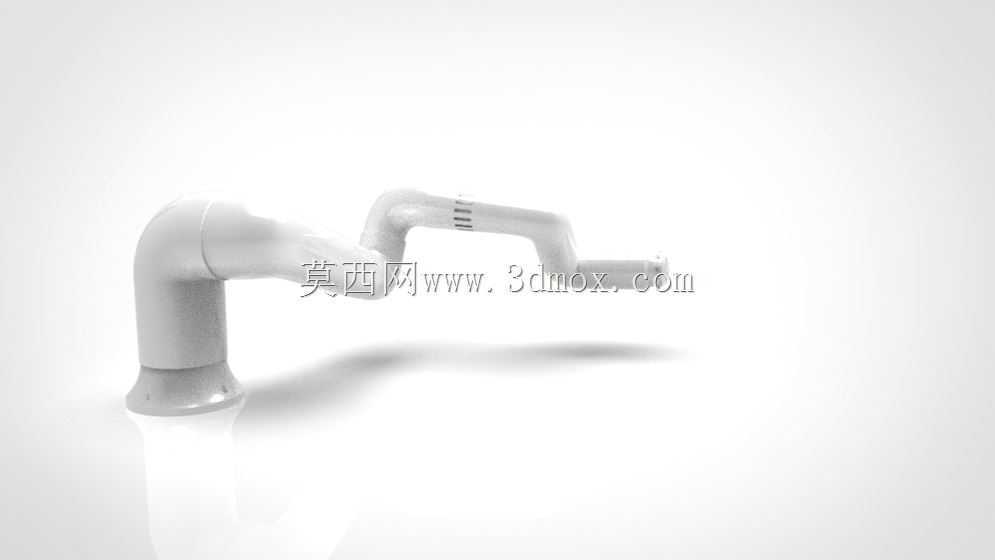

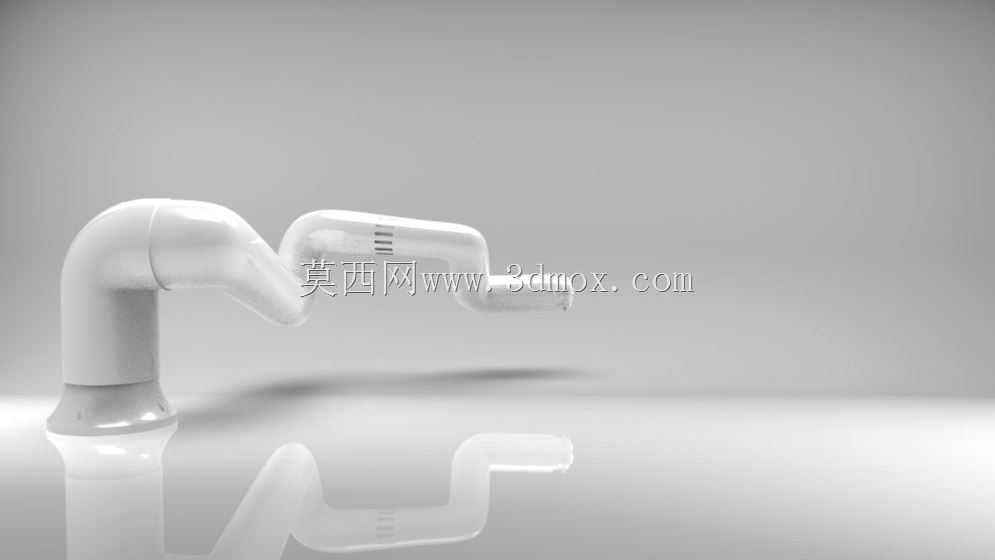

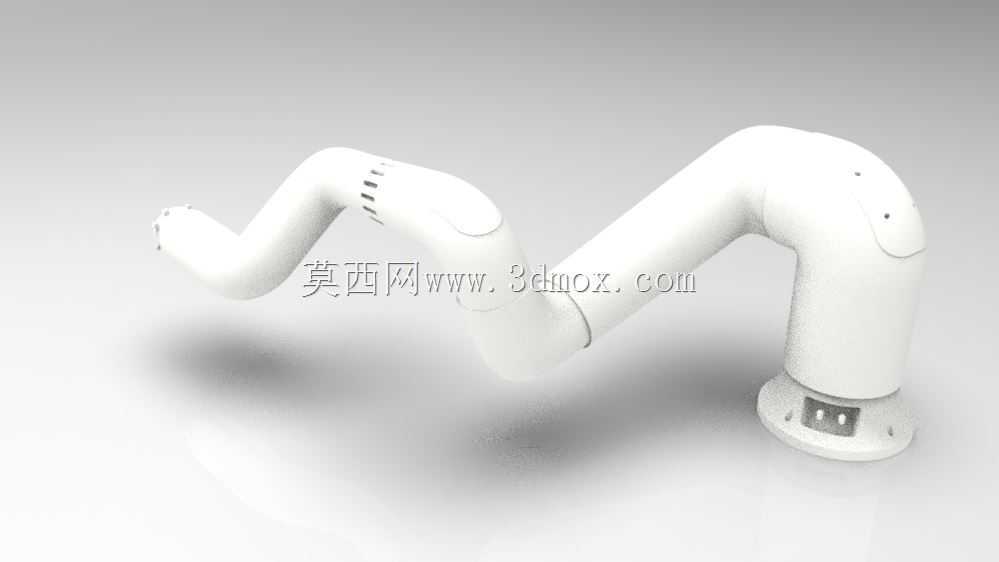

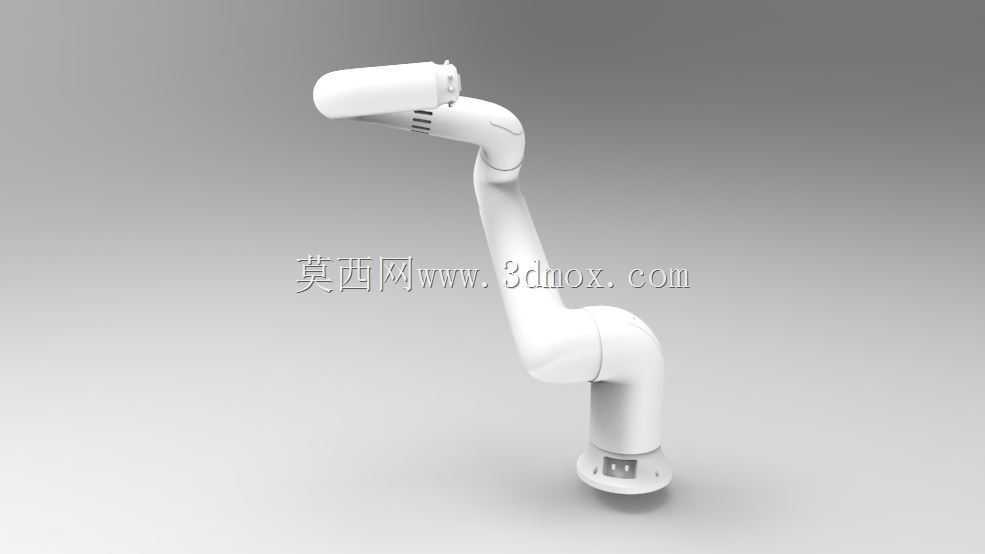

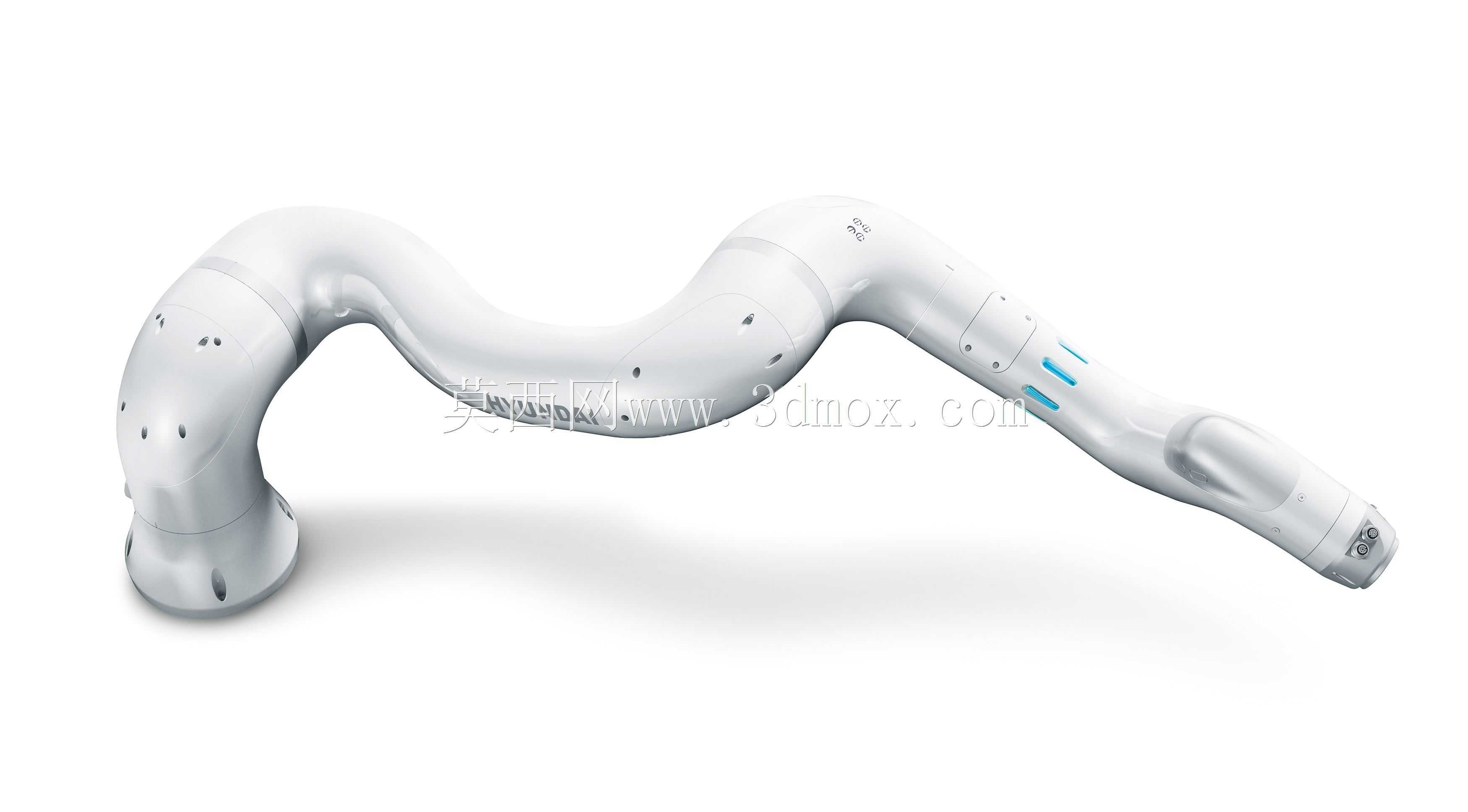

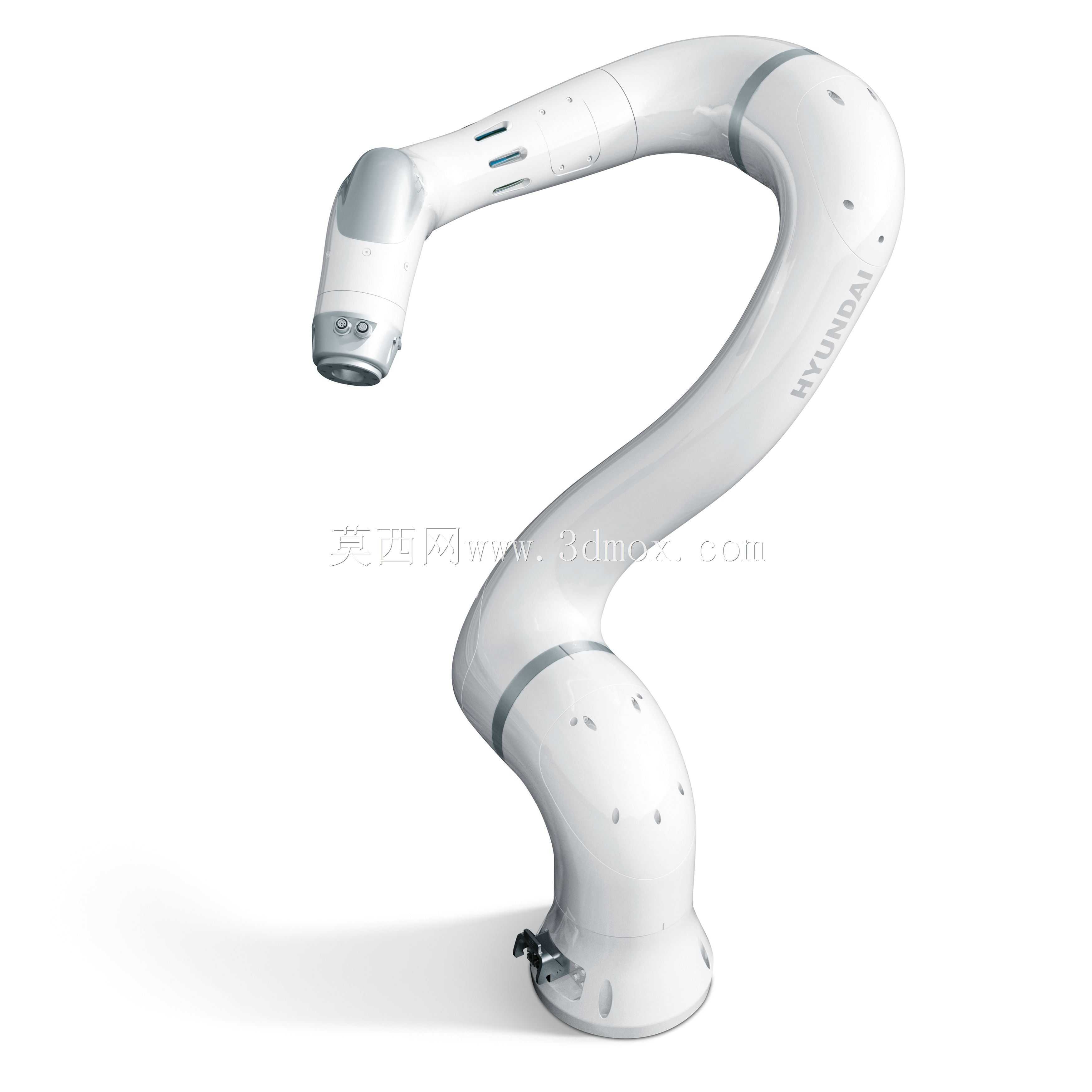

　　这款柔性多关节机械臂的结构设计，核心瞄准狭小空间内的精密作业场景，在电子元器件装配、实验室样本转运、狭小腔体检修这类传统刚性机械臂难以施展的工况下，能凭借连续弯曲的关节特性完成复杂轨迹的动作执行。不同于传统六轴机械臂依靠离散关节转角叠加实现位姿调整，该臂体采用分段式连续体结构设计，每一段臂节都内置多组驱动走线通道，可通过不同通道的牵引行程差实现臂体的多向弯曲，单段臂节的弯曲角度可覆盖正负90度范围，多段串联后整体可实现S形、C形等复杂空间曲线形态，能绕过作业路径上的固定障碍物抵达目标工位，这一特性在精密电子产线的插件作业中优势尤为明显——产线周边密布的传感器支架、料仓挡边不会成为作业阻碍，无需额外调整周边工装布局即可完成部署。

　　从实际功能落地角度看，该机械臂的末端执行器安装接口采用标准快换结构设计，可适配夹爪、真空吸盘、微型焊枪、检测探针等多种作业端头，满足不同工序的快速切换需求。臂体外壳采用高强度医用级聚合物材质一体成型，表面无突出棱角与外露线缆，既可以在普通工业产线使用，也能适配洁净车间、医疗辅助操作这类对设备表面清洁度有要求的场景，外壳表面的细小开孔为内部驱动元件的散热预留了通路，长时间连续作业时不会出现内部积热导致的驱动精度衰减问题。

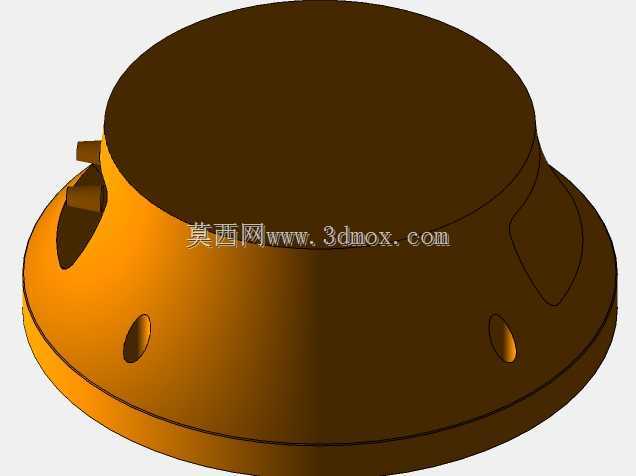

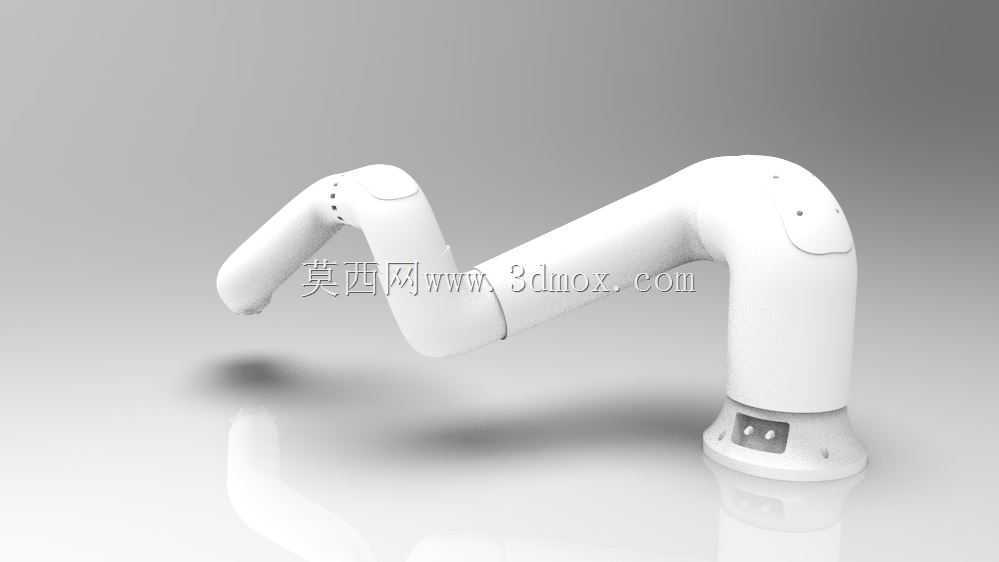

　　设计过程中优先考虑了安装边界的适配性，底座采用圆形法兰安装结构，安装孔位按照通用工业机器人底座标准排布，可直接固定在现有工作台面、线性导轨滑台或者AGV移动平台上，底座的整体直径控制在180mm范围内，安装时仅需预留200mm见方的固定平面即可，不需要对现有作业台面做大规模改造。臂体完全伸展后的总长度为850mm，收缩至最小弯曲形态时的整体投影长度不超过320mm，作业半径可覆盖以底座中心为圆心、700mm半径内的球形空间，在这个作业范围内，末端的重复定位精度可控制在0.2mm以内，能够满足大部分精密装配、点胶、检测类工序的精度要求。

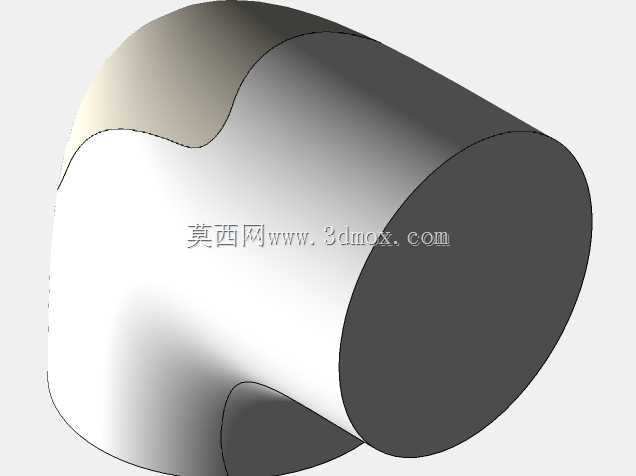

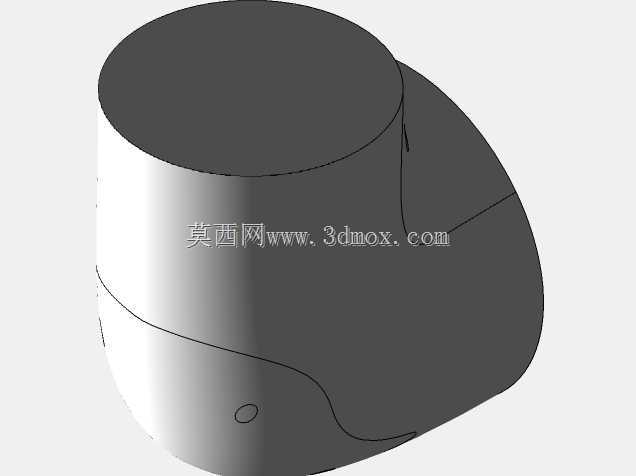

　　结构设计阶段针对臂体的负载能力做了分段优化，靠近底座的臂节采用壁厚更大的壳体结构，内部驱动走线采用高强度芳纶纤维材质，可承受更大的牵引拉力，越靠近末端的臂节壁厚越薄，整体重量更轻，既保证了整体结构的刚性，又尽可能降低了臂体运动过程中的惯量，提升动作响应速度。臂体关节处的过渡段采用圆弧曲面设计，弯曲过程中不会出现结构干涉，每段臂节的弯曲动作都设置了机械硬限位，避免驱动超程导致的结构损坏，同时内部预留了传感器安装槽位，可加装角度传感器、力反馈传感器，实现臂体位姿的实时闭环控制，在接触到障碍物或者受力超过阈值时可自动停止动作，提升作业过程的安全性。

　　在走线布局上，所有驱动线缆、信号线缆都从臂体内部的中空通道穿过，从底座的出线口统一引出，外部无任何拖链或者明线，一方面避免了作业过程中线缆剐蹭周边设备，另一方面也减少了线缆外露带来的积尘、老化问题，降低后期维护成本。底座内部预留了驱动控制板的安装空间，可将微型驱动模块直接集成在底座内，不需要额外外置大型控制柜，进一步缩小了整套设备的占用空间，对于空间紧凑的小型产线、桌面作业工位来说适配性更强。

　　从实际应用的拓展性来看，该机械臂的臂节采用模块化设计，可根据实际作业需求增减臂节数量，调整整体臂长，短臂版本可用于桌面级的精密操作，长臂版本可用于稍大空间内的巡检、转运作业，不同长度的臂节之间连接接口完全通用，不需要重新开模制作结构件，可大幅降低定制化场景的设计与制造成本。外壳表面的标识点位预留了状态指示灯的安装位置，可通过不同颜色的灯光指示设备当前的运行状态，方便操作人员快速识别设备工况。
