网格轻量化多关节机械臂结构设计

　　这款多关节臂体结构主要面向轻载搬运、视觉分拣、实验室样本转运这类对负载要求不高，但对臂体自重、运动惯量有严格限制的应用场景，在3C电子小件分拣、教学实训平台搭建、桌面级自动化工作站中适配性较强。区别于传统铸造实体臂的厚重设计，该臂体全程采用镂空网格构型，从底座安装面到末端执行器连接法兰，所有承力段都做了菱形网格的拓扑优化，在保证结构刚度满足额定负载下形变要求的前提下，大幅削减了臂体自身重量，能有效降低关节驱动单元的输出扭矩冗余，配套小功率伺服模组即可实现平稳的高速点位运动，减少运动过程中的惯量冲击，提升重复定位精度的长期稳定性。

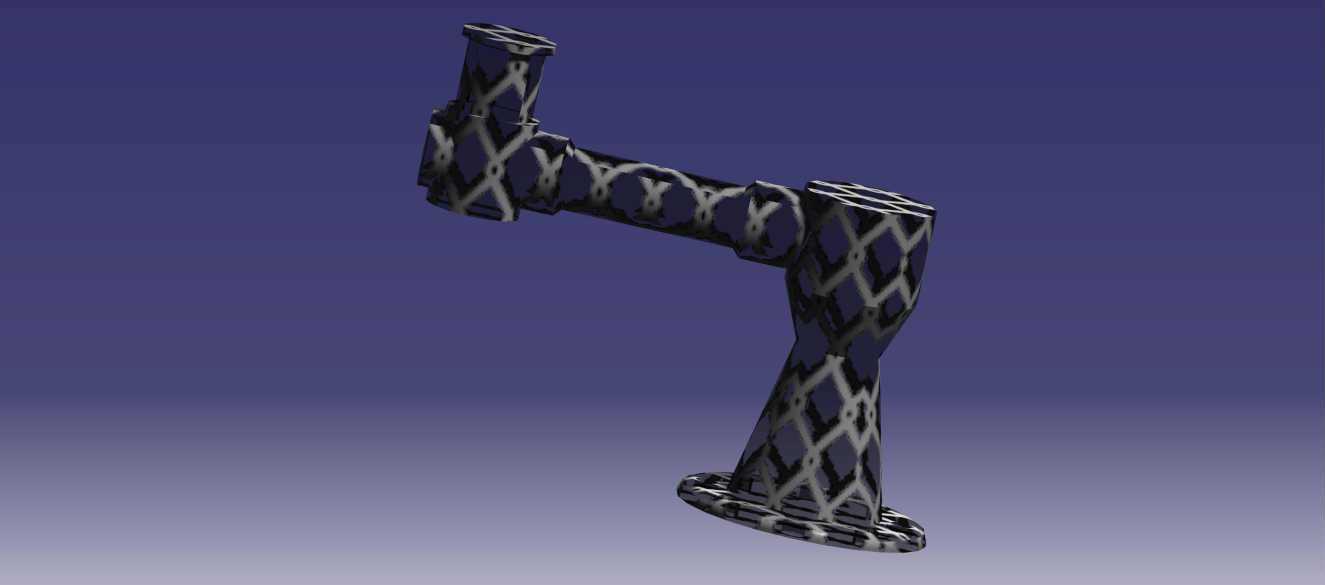

　　从结构布局来看，整臂采用三段式铰接构型，底部为圆盘式安装基座，基座底面预留了环形安装孔位，可直接适配市面主流桌面级工作站的台面安装螺孔分布，安装边界直径控制在常规工装台的预留安装区间内，不需要额外做转接法兰即可完成固定，基座内部预留了走线空腔，关节动力线、信号线缆可从臂体内部的网格间隙穿设，避免外置走线在臂体回转过程中出现剐蹭、缠绕的问题。中间大臂段与小臂段的铰接位置做了加厚的网格承力筋，在臂体完全伸展的极限工况下，铰接位置的应力集中区域通过网格密度的调整做了局部加强，不会因为镂空结构出现应力超限的形变问题。末端连接法兰同样采用网格轻量化设计，法兰端面预留了标准的执行器安装孔位，可适配夹爪、吸盘、视觉相机等多种末端执行件，不需要额外做结构改制即可快速换装。

　　设计过程中优先考虑了臂体的运动包络边界，整臂在水平全伸展状态下的回转半径适配桌面级工作站的常见操作范围，不会超出常规安全防护栏的围挡区间，竖直方向的抬升行程可覆盖常见的物料输送线高度差，满足从线体取料放置到料盘的常规作业需求。网格结构的设计并非简单做镂空处理，每一段网格的筋条厚度、网格单元尺寸都经过了受力仿真校核，在臂体承受额定末端负载时，各段的最大形变量控制在精密作业允许的误差范围内，同时网格结构的通风性更好，在长时间连续运行状态下，关节位置的热量可以通过臂体的网格间隙快速散出，避免实体臂结构包裹关节导致的热量积聚问题，提升关节组件的使用寿命。

　　从安装适配的角度来说，整臂的各段铰接轴都采用了标准的同轴配合尺寸，可直接适配常规谐波减速器、交叉滚子轴承的安装尺寸，不需要对关节传动件做定制化改制，能有效降低整机制造成本。臂体的网格结构同时预留了传感器安装位点，可在臂段的网格节点位置加装碰撞检测传感器、视觉补光组件，不需要额外在臂体表面钻孔焊接安装座，直接利用网格的间隙即可完成附件的固定，后期功能拓展的便利性更强。相较于传统的实体臂结构，这种网格构型的臂体在3D打印小批量试制阶段的成型效率更高，材料消耗更少，适合实训类、定制化小批量的自动化项目快速落地验证，在结构验证阶段可以快速打印出样件完成运动包络测试、负载形变测试，缩短项目的研发迭代周期。
