铰接式连接吊耳零件结构造型设计

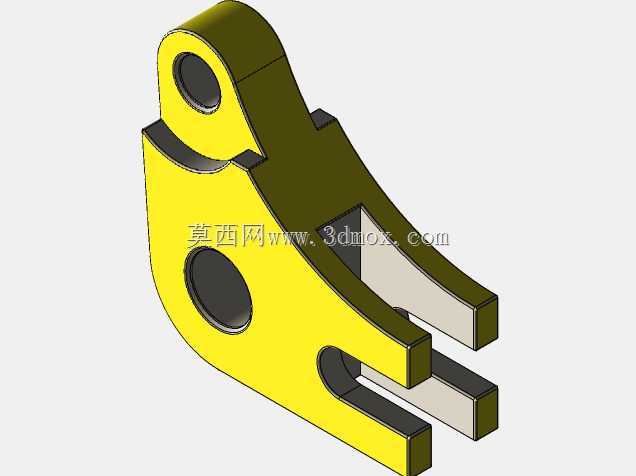

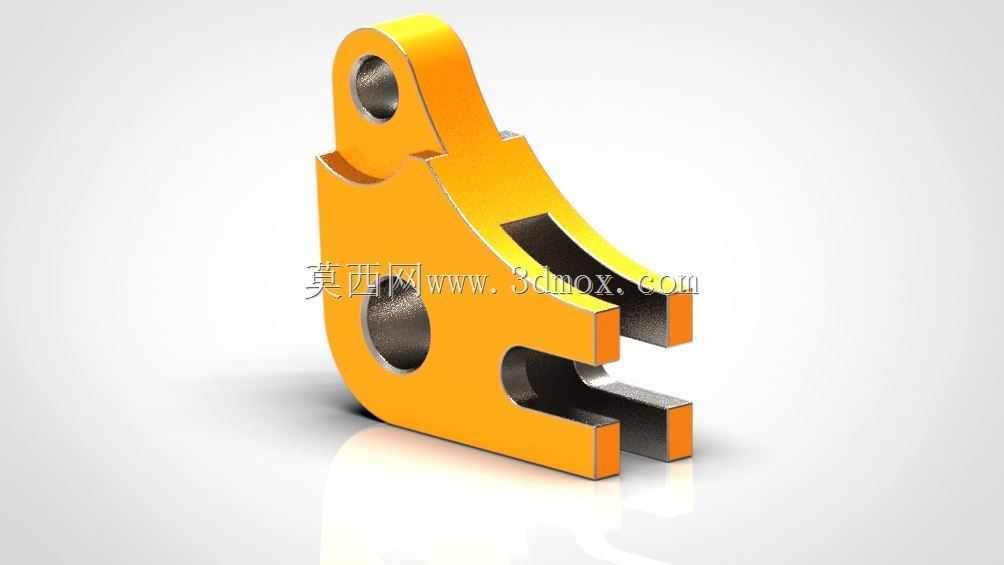

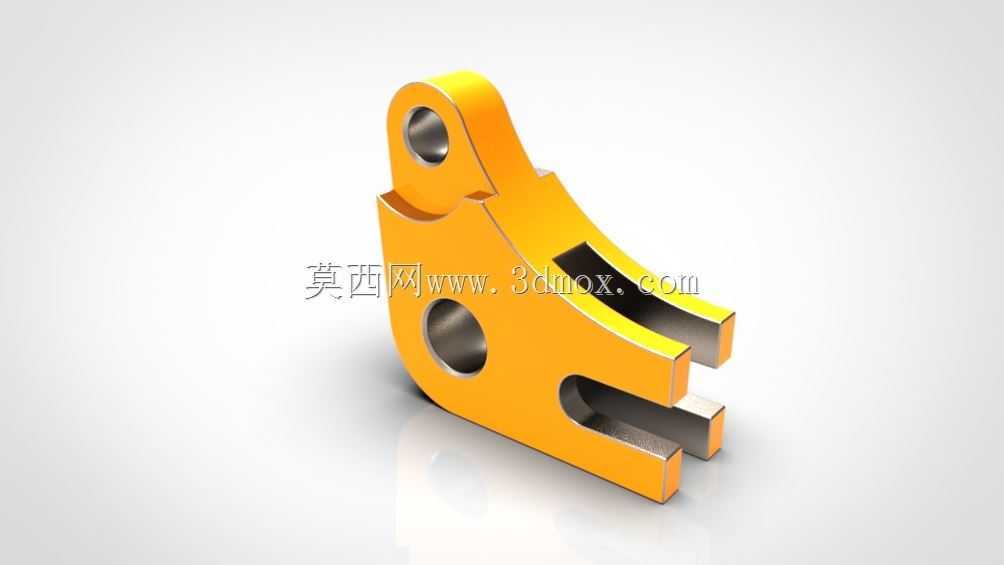

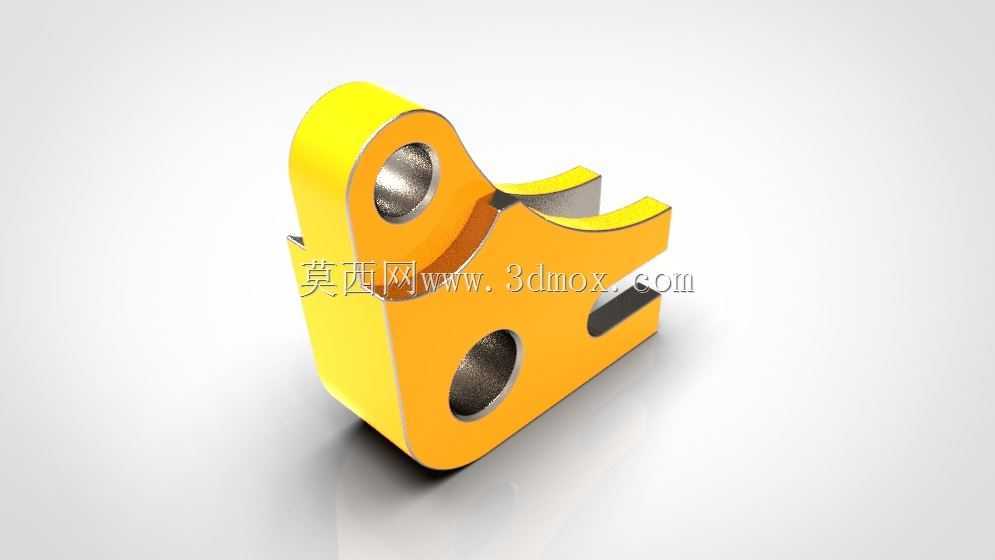

　　这类带多铰接孔的叉形吊耳构件，在中小型工程机械的连杆传动系统、农用机具的挂接机构、轻型起重设备的吊点连接场景中应用十分广泛，核心作用是实现两个相对摆动部件之间的载荷传递，同时预留足够的转动自由度，避免刚性连接在设备运行过程中因形变产生的应力集中问题。从结构功能来看，该零件主体采用单耳与叉形开口结合的构型，上端的单耳孔用于与上方固定端的销轴配合，下端的双叉开口结构则用于卡接配套的连杆端头，通过贯穿的销轴实现铰接，三个同轴度要求较高的安装孔分别承担不同方向的载荷传递：上端孔主要承受竖直方向的拉压载荷，下端两个平行孔需要同时承受径向剪切力与摆动过程中的交变摩擦力，因此孔位的位置度公差、孔壁的表面粗糙度都需要严格控制，避免长期运行出现销轴磨损过快、铰接卡滞的问题。

　　设计这类零件时，首先要根据实际工况的额定载荷计算销轴的直径，再反向推导安装孔的内径与孔边距，确保孔壁到零件外缘的最小厚度满足材料的许用剪切强度要求，避免载荷过大时出现孔边撕裂的失效情况。零件主体的弯折过渡区域全部采用大圆角平滑过渡，没有尖锐的直角棱边，一方面是为了降低锻造或铣削加工时的应力集中系数，另一方面也能减少热处理过程中因冷却速率不均产生的开裂风险。零件的安装边界需要匹配配套部件的尺寸：上端单耳的厚度要略小于上方连接座的开口间隙，保证装配后不会出现轴向窜动；下端叉形开口的槽宽要比配套连杆端头的厚度大0.2到0.5毫米，预留足够的装配间隙同时避免摆动过程中出现过大的横向旷量。

　　从建模逻辑来看，这类零件的造型需要先绘制主体的拉伸轮廓，确定整体的外形边界与三个安装孔的中心距，再通过切除特征加工出下端的叉形开槽，之后对所有的棱边进行倒角或圆角处理，最后对安装孔的内壁添加精加工余量的特征标注。需要注意的是，三个安装孔的轴线需要保持严格的平行度，否则装配后销轴会出现别劲的情况，加速铰接副的磨损；零件的承重面与安装面的平面度也需要控制在合理范围内，保证装配后接触面能够均匀贴合，避免局部载荷过大导致的压溃变形。在实际选型应用中，这类吊耳通常采用中碳钢锻造后调质处理，表面做发黑或镀锌防锈处理，根据不同的载荷等级可以调整零件的整体厚度与孔轴配合公差，轻载场景下也可以采用板材铣削加工的工艺降低生产成本，重载场景则需要在孔内加装耐磨衬套，延长铰接副的整体使用寿命。
