桌面式5G信号收发终端结构设计方案

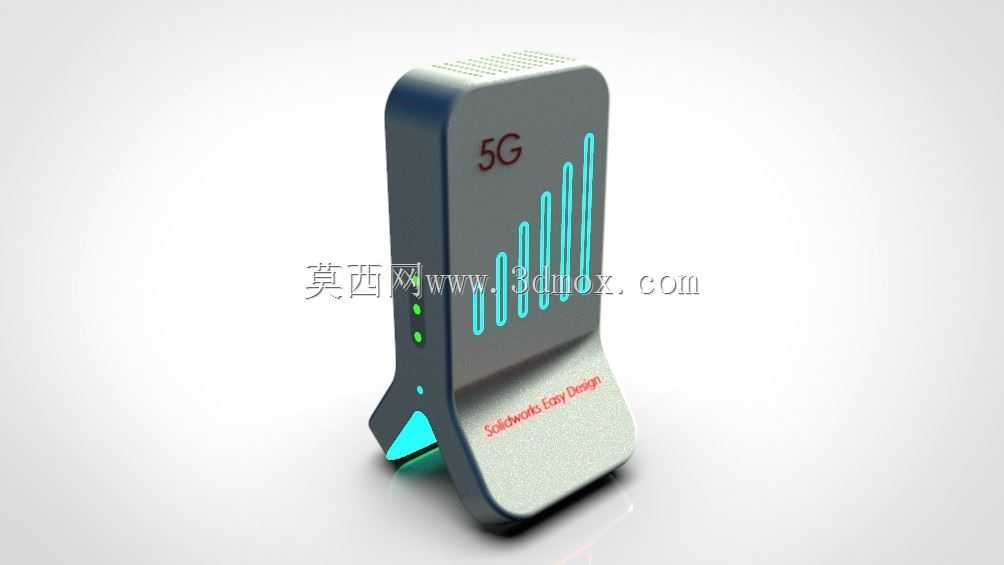

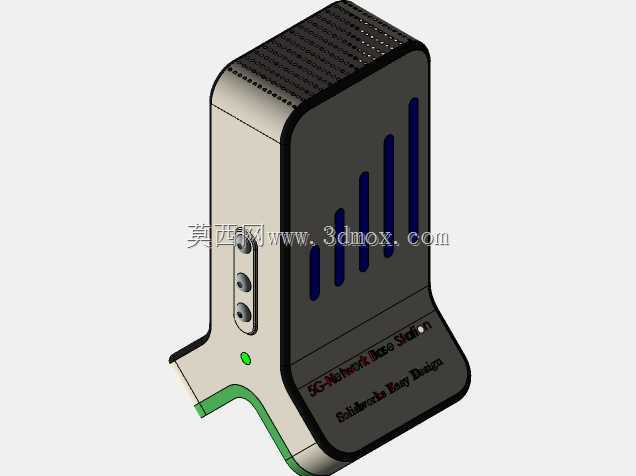

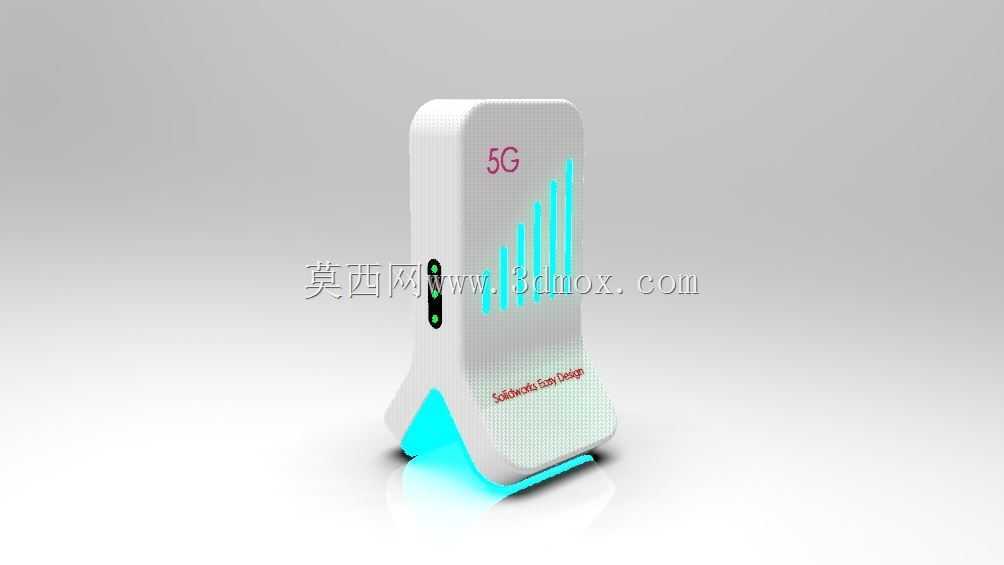

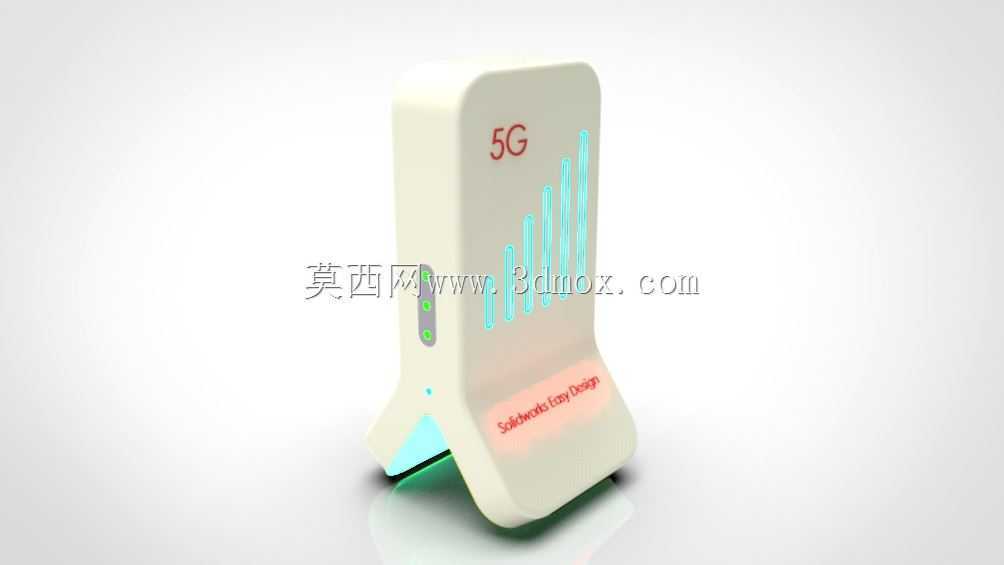

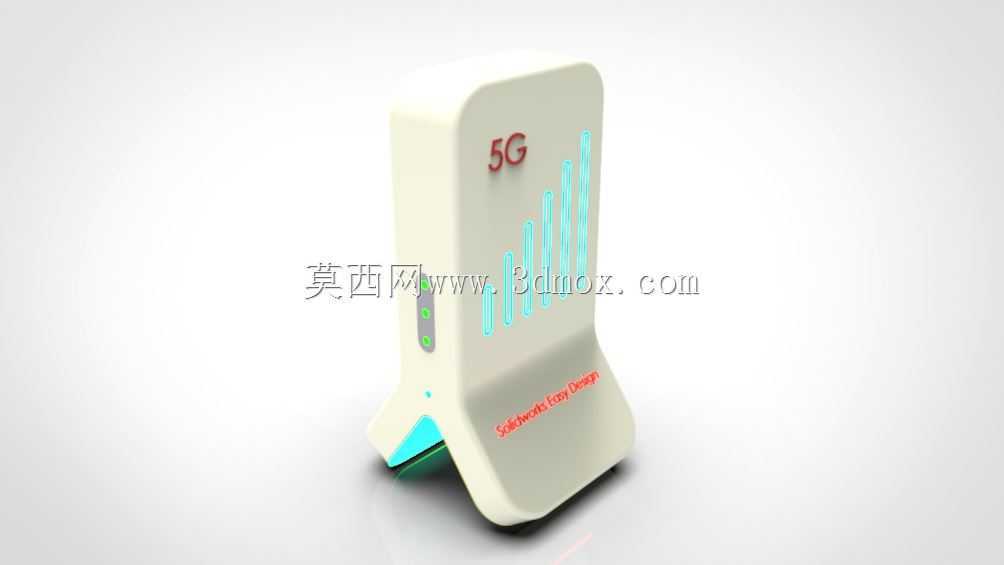

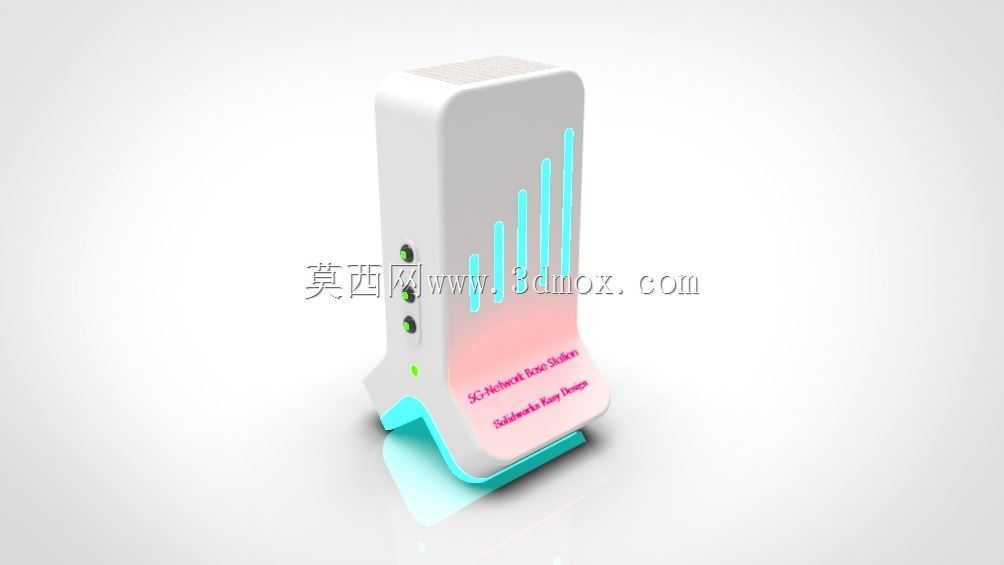

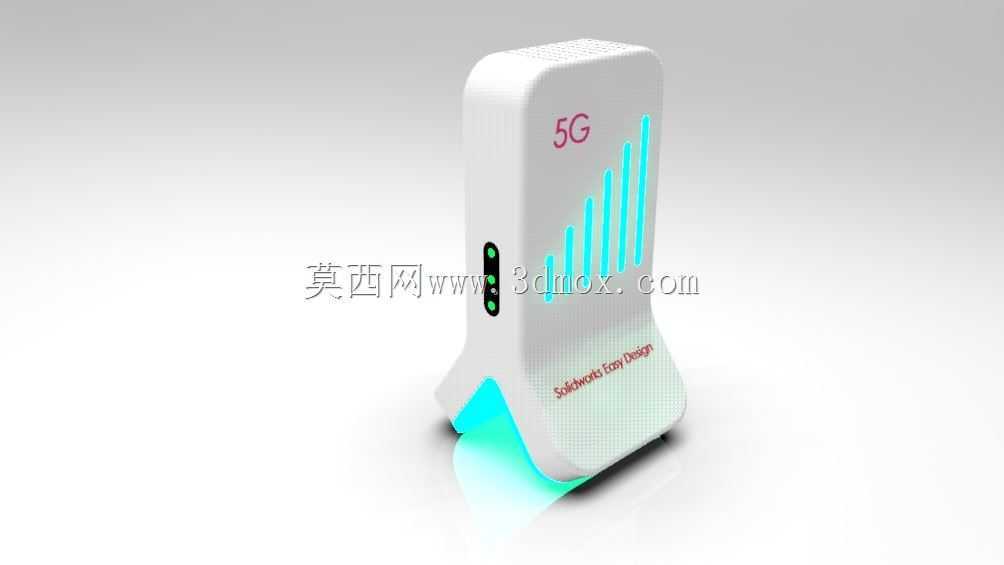

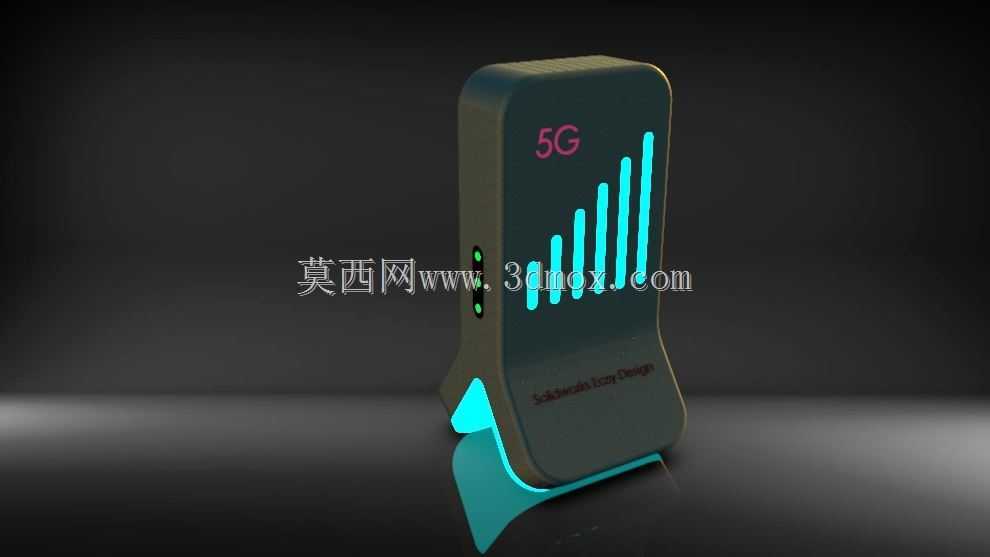

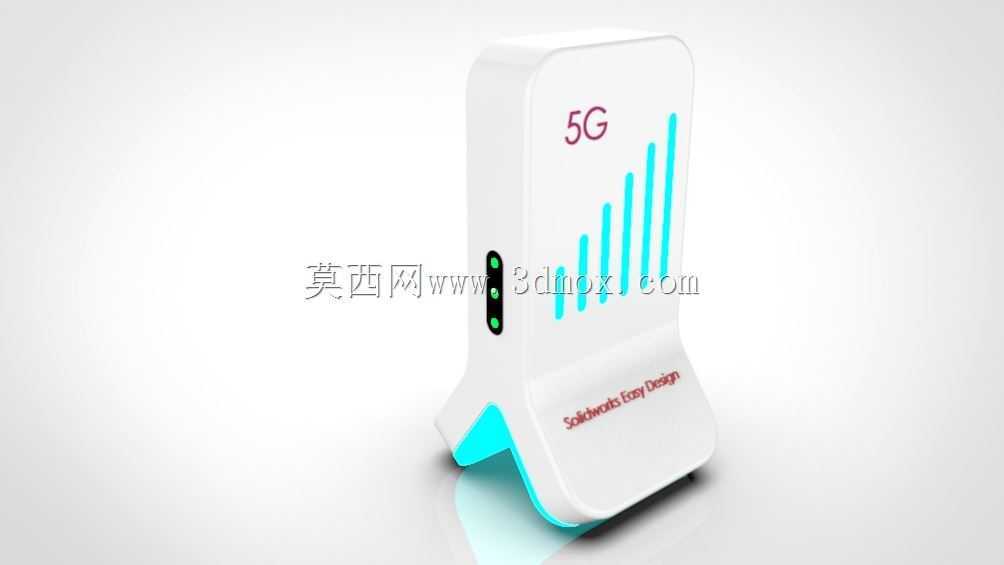

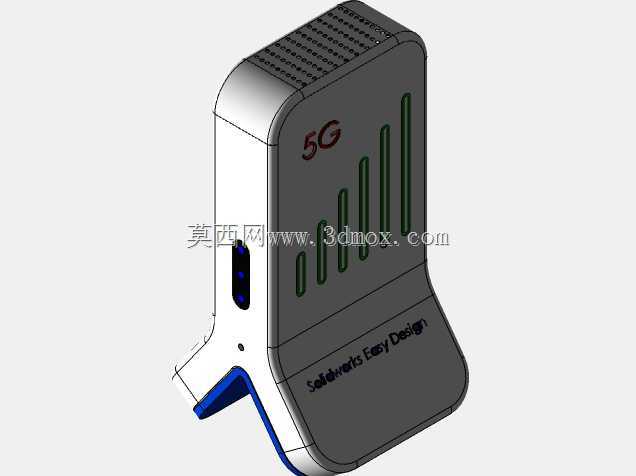

　　这款桌面式5G信号收发终端，主要面向小型办公场景、家庭入户网络覆盖、临时展会点位网络部署这类近距离信号补盲需求，区别于抱杆安装的宏基站与吊顶安装的吸顶AP，它采用桌面直立摆放的形态，不需要额外打孔固定，摆放位置可根据现场信号遮挡情况灵活调整，适配临时办公点、临街商铺、小型工作室这类没有提前做综合布线的场景。从功能层面看，设备内部集成5G基带模组、全向天线阵列、信号放大电路与状态指示模块，正面的渐变式灯组对应信号强度等级，侧边的三个状态指示灯分别对应电源接入、网络注册、数据传输三个工作状态，用户不需要登录后台就能直观判断设备运行状态，降低非专业用户的运维门槛。底座部分做了15度左右的仰角倾斜设计，

　　一方面让直立的机身重心落在底座支撑范围内，避免轻微触碰导致设备倾倒，另一方面让正面的状态灯组刚好处于坐姿用户的视线平视区间，不需要俯身或者抬头就能查看设备状态。设计过程中优先考虑内部元器件的布局合理性，将发热较大的基带模组布置在机身下半部分靠近底座的位置，底座与桌面接触的位置预留了1.2mm的通风间隙，依靠自然对流带走模组工作产生的热量，不需要额外加装散热风扇，既降低了设备运行的噪音，也减少了风扇积灰带来的后期维护问题。机身外壳采用上下扣合的装配结构，没有外露的螺丝孔，接缝处做了0.1mm的止口配合，既保证外壳装配后的缝隙均匀度，也能避免日常泼溅的液体从接缝处渗入内部电路板。天线阵列布置在机身上半部分的内腔中，

　　外壳对应位置采用改性ABS材质，没有添加金属镀层，避免金属屏蔽影响5G信号的收发效率，灯组位置采用半透明的PC扩散材质，让LED灯光均匀透出，不会出现局部亮斑刺眼的问题。安装边界方面，设备整体直立高度控制在180mm以内，底座最大宽度75mm，摆放时占用的桌面面积不足一张A6纸张大小，不会过多占用桌面的办公空间，机身背部预留了Type-C供电接口与千兆网口，既可以通过常见的手机充电器供电，也能通过网线直连电脑或者交换机输出有线网络，适配不同场景的布线条件。结构设计时做了圆角过渡处理，整机所有外露棱边都做了R2以上的圆角，避免日常挪动时尖锐边角划伤用户，机身表面采用细晒纹的表面处理，不容易残留指纹与日常使用的划痕，

　　长期摆放也能保持外观整洁。考虑到桌面摆放的设备可能会遇到线材拉扯的情况，接口位置做了局部的壁厚加强，接口周边的筋位一直延伸到底座的支撑结构上，即使不小心拉扯到网线或者电源线，也不会出现接口开焊脱落的问题。内部电路板的固定采用三个定位柱加卡扣的方式，不需要打螺丝就能完成电路板的预固定，生产装配时可以减少锁螺丝的工序，提升装配效率，卡扣的卡合量控制在0.8mm，既保证装配后的固定强度，也方便后期维修时拆卸外壳，不会因为卡扣过紧导致拆壳时断裂。
