室内分布式5G微微蜂窝基站结构设计

　　这款微微蜂窝基站主要面向室内高密度信号覆盖场景设计，区别于宏基站的广域覆盖能力，这类设备的核心定位是补盲与热点扩容，常见部署在写字楼办公区、大型商超中庭、地下停车场、医院门诊楼、高校教学楼等宏基站信号穿透损耗大、用户接入密度高的区域，单设备可覆盖半径10到25米的室内空间，能同时承载上百个用户终端的5G信号接入，解决室内场景下信号弱、切换卡顿、上行速率不足的实际问题。

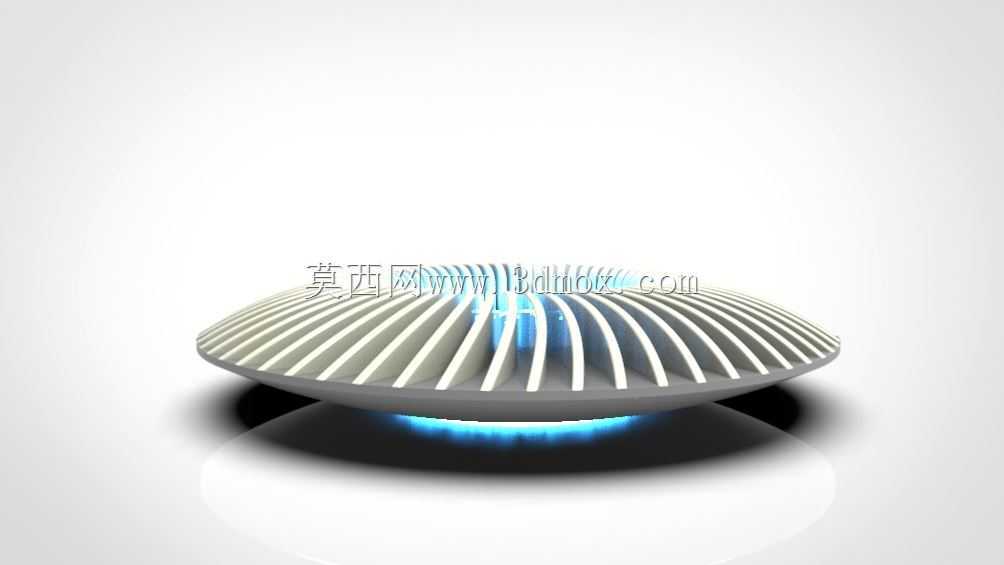

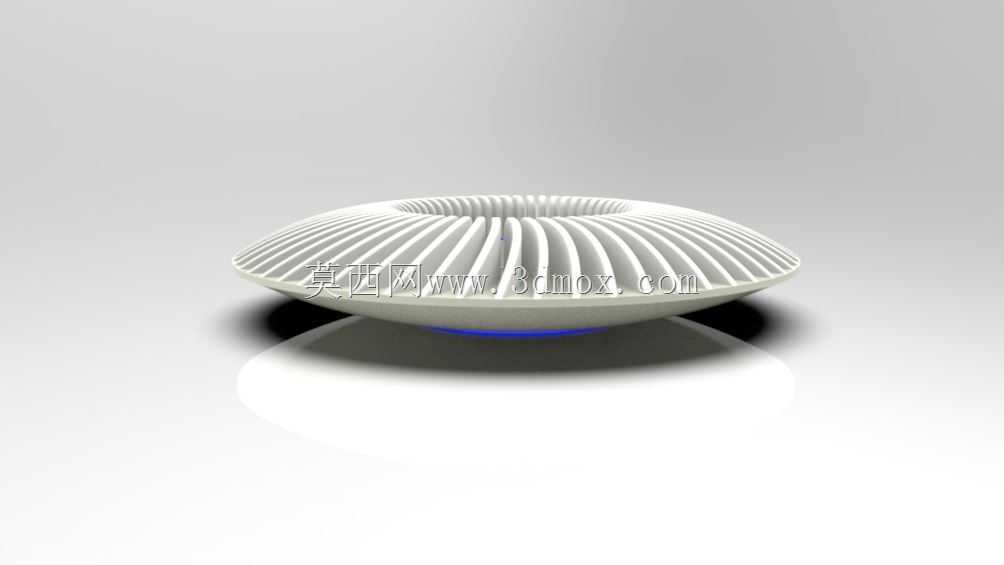

　　从结构设计逻辑来看，整机采用飞碟式扁圆造型，整体厚度控制在65mm以内，最大外轮廓直径不超过280mm，这种扁平化设计首先是为了适配室内吊顶下装、墙面壁挂、立柱抱装等多种安装场景，不会像传统方盒式AP那样突兀，能更好融入室内装修环境。设备背部预留了标准的86型安装盒挂点，同时配套可调节角度的壁挂支架，安装时不需要额外破坏装修面层，仅需在预留点位固定挂架即可卡入设备，单设备安装耗时不超过10分钟，后期维护时只需按压侧边锁扣即可取下设备，不需要拆卸整个固定支架。

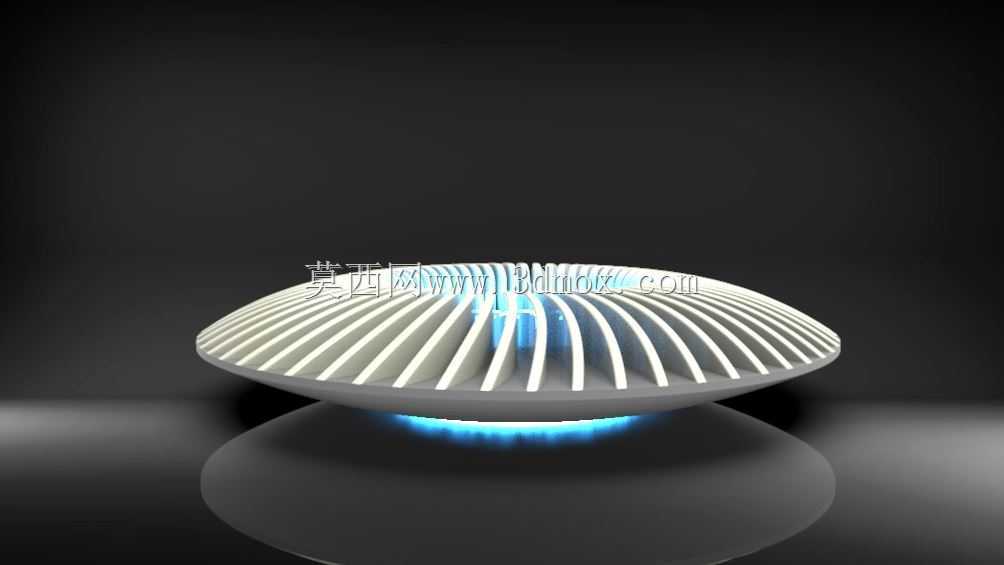

　　散热结构是这款设备设计的核心亮点，整机外壳没有开设外露的通风孔，采用全被动散热方案，上盖均匀分布36条径向放射状散热鳍片，鳍片高度从中心向外围逐步降低，既保证了散热面积最大化，又避免了积灰问题——因为设备长期部署在室内公共区域，外露通风孔很容易积攒灰尘、飞絮，时间长了会堵塞散热通道，全封闭外壳加一体化鳍片的设计，能让设备在-10℃到45℃的室内环境下长期稳定运行，不需要定期清理散热通道。鳍片之间的间隙控制在4mm，既保证空气对流的顺畅性，又能避免手指误入触碰内部射频模块，符合公共区域电子设备的安全防护要求。设备底部预留了一圈1.5mm宽的环形氛围灯带槽，正常运行时透出淡蓝色柔光，既可以作为设备运行状态的直观指示，也不会产生光污染影响室内环境。

　　内部结构采用分层堆叠设计，最上层是一体化压铸铝散热上盖，同时作为射频模块的散热基板，射频功放芯片直接通过导热硅脂贴合在上盖内壁，减少热阻；中间层是射频与基带主板，所有接口都做了内藏式设计，电源口、光纤口都位于设备背部的安装贴合面，安装后线缆完全隐藏在设备与墙面/吊顶的间隙内，不会有明线外露；最下层是ABS材质的底盖，底盖与上盖之间采用卡扣加防水胶圈的密封结构，防护等级达到IP40，可防止日常泼溅的水、直径大于1mm的异物进入设备内部。

　　在实际使用中，这类微微蜂窝基站不需要配套复杂的机房设施，仅需通过POE网线供电即可工作，单设备功耗不超过15W，比传统的室内分布天线功耗降低40%以上。设备的信号天线采用内置全向设计，360度均匀覆盖水平方向信号，垂直方向信号覆盖角度为120度，安装在2.5米到3米的吊顶高度时，可刚好覆盖下方的活动区域，不会出现信号过覆盖导致的同频干扰问题。设计时还特意优化了设备的边缘弧度，所有外露边角都做了R3以上的圆角处理，避免安装和维护过程中划伤施工人员，同时也减少了公共区域人员磕碰受伤的风险。

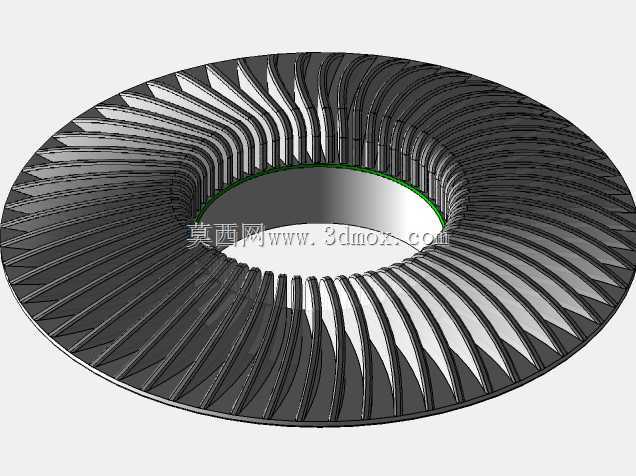

　　从建模实现的角度来看，这款设备的结构建模重点在于径向散热鳍片的参数化实现，通过圆周阵列加引导线放样的方式，可以快速调整鳍片的数量、高度、间隙参数，匹配不同功率版本的散热需求；外壳的曲面过渡采用G2连续曲率，保证注塑生产时不会出现缩痕、流痕等外观缺陷；安装挂点的位置严格遵循通用弱电安装件的尺寸规范，可兼容市面上绝大多数的AP安装支架，不需要单独开模生产配套安装件，降低了整体部署成本。
