剖视展示型机械安装支座结构设计

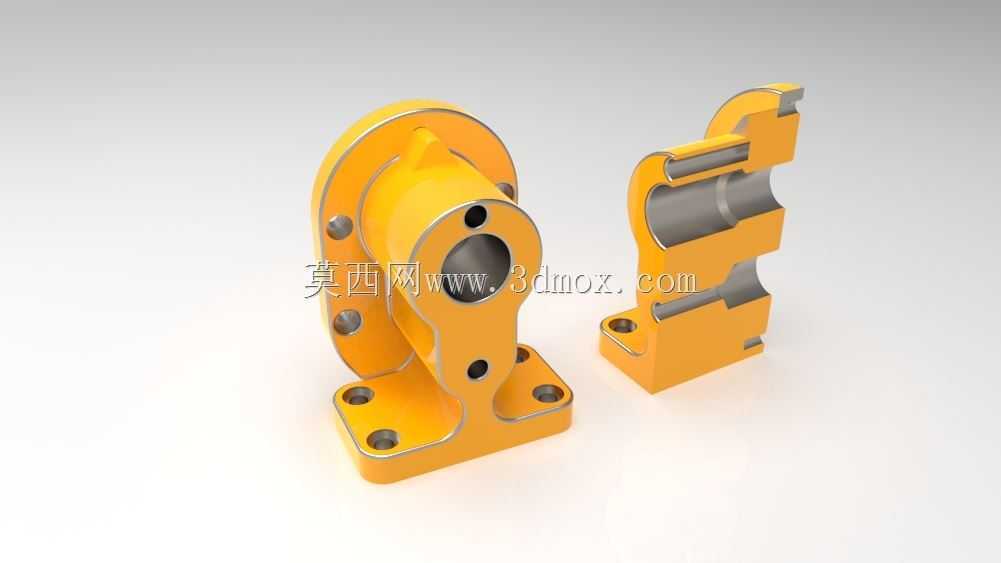

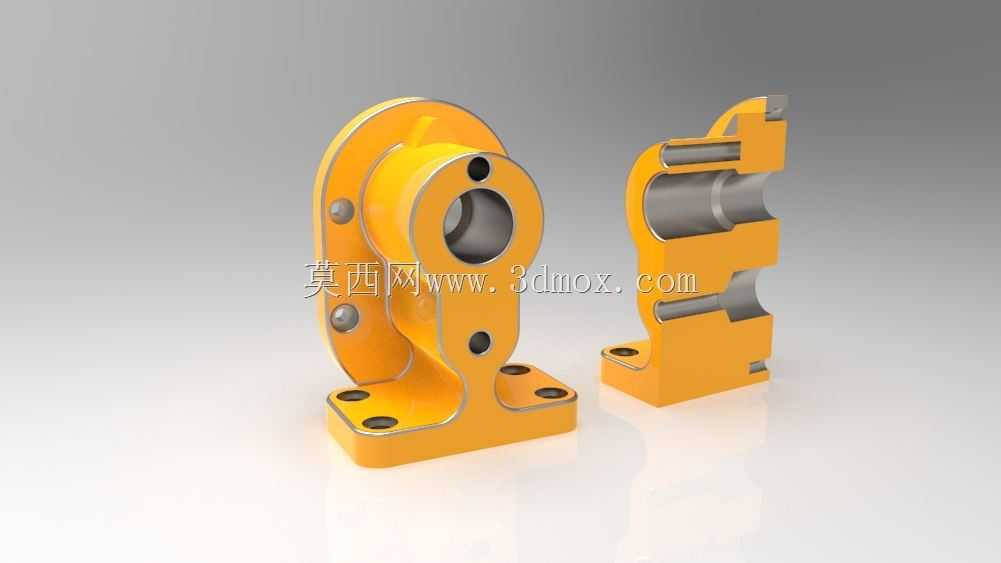

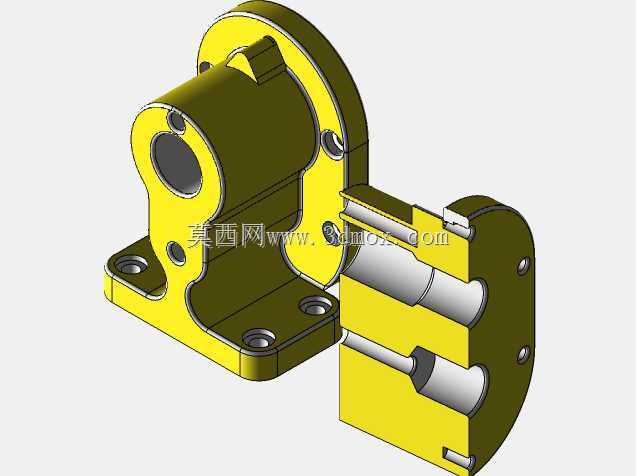

　　这类带安装底座的支撑连接类零件，在轻工输送设备、小型动力单元排布、工装夹具定位模块中应用十分广泛，核心作用是为轴类零件、小型回转执行元件提供稳定的安装基准，同时承担载荷传递、位置限位的功能，避免被支撑部件运行时出现径向窜动或轴向偏移。从剖视结构能清晰看到，零件主体采用一体化铸造成型后做机加工的工艺路线，主体的筒状内腔是核心的配合区域，设计时需要根据被支撑件的外径确定配合公差，若用于安装无油衬套或滚动轴承，内腔的圆柱度、表面粗糙度需要满足对应配合等级要求，通常IT7级精度就能适配多数常规工况，避免过盈量过大导致装配后衬套变形，或是间隙过大引发运行抖动。底部的方形安装法兰设置了四个沉头安装孔，孔位的位置度公差需要严格控制，

　　安装时可通过内六角螺栓将整个支座固定在设备的安装基板或型材架上，沉孔结构能够保证螺栓头完全沉入法兰平面内，不会突出平面干涉其他部件排布，法兰与主体筒身的衔接处做了圆弧过渡处理，能够有效降低应力集中，避免设备长期运行受交变载荷时出现衔接处开裂的问题。筒身侧面延伸出的带孔凸台结构，可用于安装限位销、传感器支架或是润滑油嘴，拓展支座的附属功能，不需要额外在主体上焊接支架，减少装配工序的同时也能保证附属部件的安装位置精度。设计这类零件时，首先要明确被支撑部件的额定载荷、运行转速，若用于高速回转部件的支撑，需要在筒身预留润滑通道或是防尘密封件的安装槽位，避免粉尘进入配合区域加剧磨损；若是用于静态定位的工装场景，

　　可适当降低非配合面的加工精度要求，控制加工成本。安装边界方面，底部法兰的外形尺寸决定了支座所需的最小安装平面面积，四个安装孔的中心距需要和设备预设的安装孔位匹配，若用于现有设备的替换维修，需要先测量原支座的安装孔中心距、内腔配合直径、总高度这几个核心尺寸，保证替换后部件的中心高和原设计一致，避免出现传动带松紧度异常、齿轮啮合错位等问题。主体筒身的轴向长度需要匹配被支撑部件的轴向定位尺寸，过长会导致被支撑件无法完全装入配合腔，过短则会减少配合接触面积，降低支撑稳定性。从剖视效果能直观看到内部的壁厚分布，设计时壁厚要尽量保持均匀，避免铸造时出现缩孔、冷隔等缺陷，非受力区域可适当做减薄处理，在保证结构强度的前提下降低零件整体重量，

　　筒身和安装法兰的连接区域可适当增加壁厚，提升整体抗扭、抗弯性能。实际选型应用时，若工况存在腐蚀性介质，可选用不锈钢材质铸造，或是在零件表面做喷塑、镀锌处理；普通车间常规工况下采用HT200灰铸铁铸造即可，灰铸铁的减震性能优异，能够吸收回转部件运行时产生的振动，提升设备运行稳定性，若对零件重量有要求，也可选用铝合金压铸成型，但需要对应调整配合面的过盈量，因为铝合金的热膨胀系数和铸铁、钢材存在差异，高温工况下需要考虑热胀冷缩对配合精度的影响。
