工程机械行星轮系端盖连接结构设计

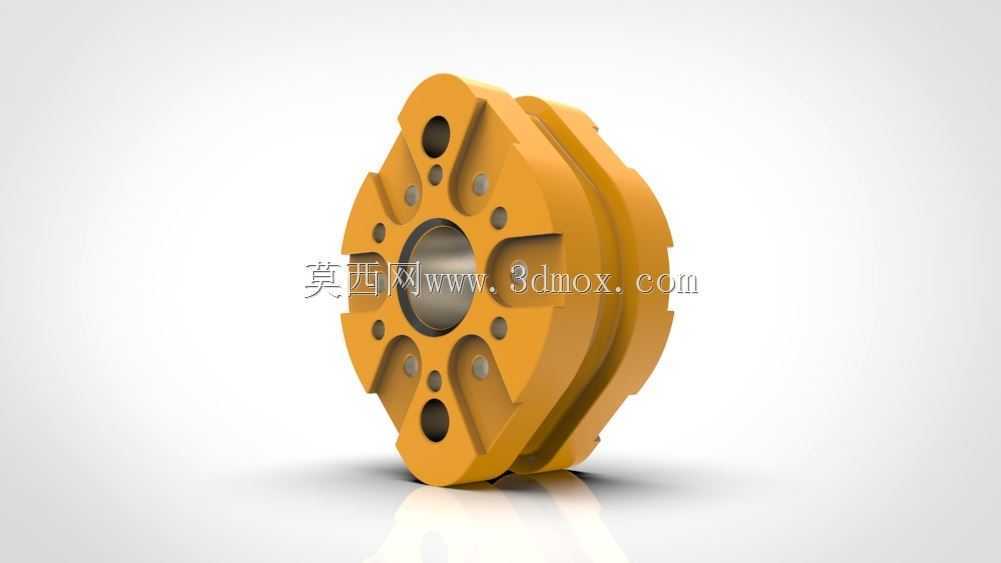

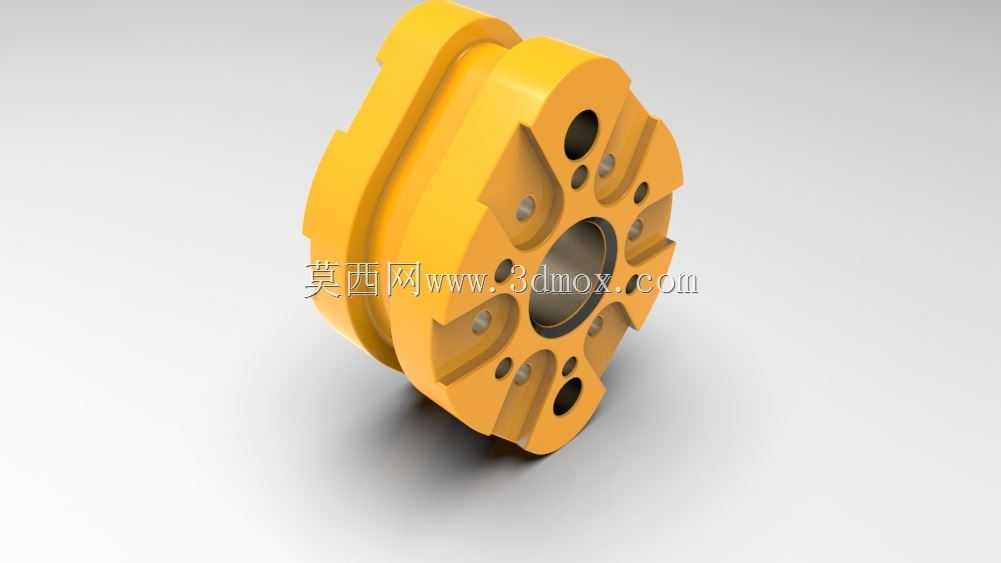

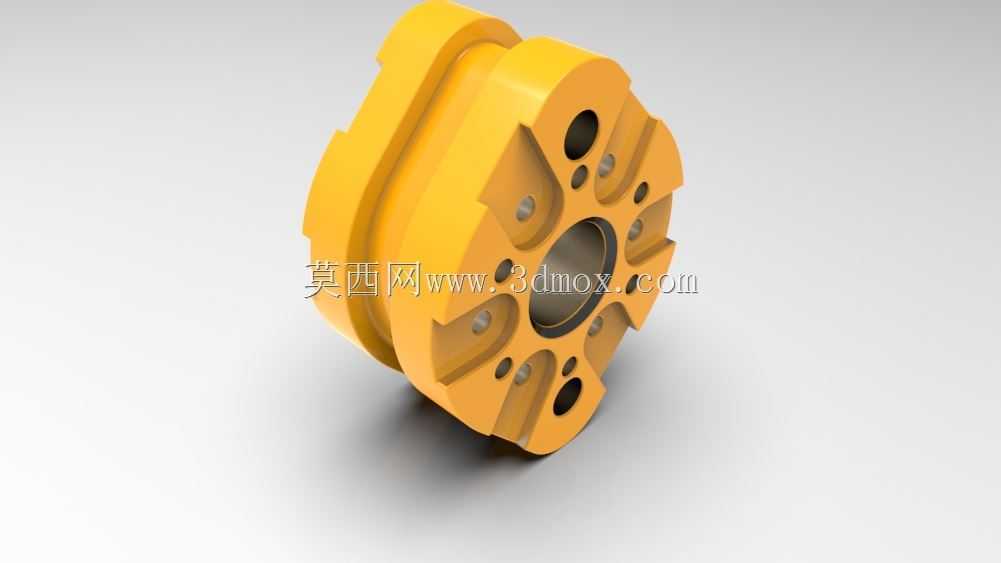

　　这类带多组安装孔的盘状连接构件，常见于行走类工程机械的轮边减速机构输出端，作为行星轮系的外侧端盖承担轴向定位、密封配合与载荷传递的多重作用。从结构布局来看，构件主体采用阶梯式盘状构型，大直径外圆与减速箱壳体的止口位形成过渡配合，配合面的加工精度直接决定轮系内部齿轮啮合的同轴度偏差，若配合间隙超差，会直接导致行星轮运转偏载，出现齿面异常磨损、运转异响等问题。构件端面均匀分布的多组通孔分为两类，大直径通孔用于穿装高强度连接螺栓，将端盖与行星架、轮毂主体刚性锁紧，螺栓预紧力需要匹配轮系传递的最大输出扭矩，避免重载工况下连接面出现相对滑移；小直径的沉孔分为两种，一种是用于安装定位销的工艺孔，保障端盖与壳体装配时的周向定位精度，

　　另一种是用于容纳密封件安装螺钉的孔位，配合外侧的防尘密封圈阻挡外部泥沙、粉尘侵入轮系内部，保障润滑脂的密封性能。中心位置的阶梯通孔是输出轴的穿装通道，孔内壁预留有密封件安装槽，用于套装骨架油封，与输出轴的轴颈形成动密封配合，防止轮系内部的润滑油泄漏。设计这类构件时，首先要匹配对应主机的轮边减速比参数，确认行星轮的排布圆周直径，以此确定端盖上安装孔的分布节圆尺寸，避免孔位与内部行星轮的运转空间发生干涉；其次要结合主机的额定轴荷，计算端盖承受的轴向冲击载荷，选取合适的壁厚与加强筋布局，图中构件外侧的凸起块状结构就是局部加强结构，对应螺栓连接位的载荷集中区域，通过增加局部厚度提升连接刚度，避免螺栓锁紧时构件出现形变。安装边界方面，

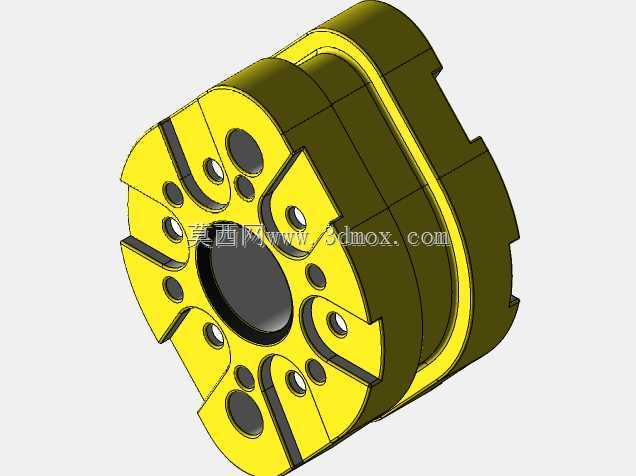

　　这类端盖的轴向装配空间需要预留至少5mm的密封件压缩余量，外圆止口的导入端需要设计15度的倒角，方便现场装配时快速导入壳体止口，不会刮伤配合面的密封涂层。在实际工况中，这类构件长期承受交变冲击载荷，比如工程机械在非铺装路面行驶时，轮端受到的径向冲击会通过轮毂传递到端盖连接位，因此孔位的边缘都设计有圆角过渡，避免应力集中导致的疲劳开裂。另外，端盖的外侧端面预留有多个平面加工位，用于安装轮速传感器的感应齿圈或者制动管路的固定支架，不需要额外焊接安装座，减少焊接形变对构件精度的影响。从建模逻辑来看，这类回转类为主的构件优先采用旋转凸台生成主体轮廓，再通过阵列特征生成周向分布的各类孔位，局部的加强凸起采用拉伸凸台生成后做圆角过渡，

　　所有孔位的沉头深度都需要匹配对应标准件的头部尺寸，保证螺栓锁紧后头部不高出构件端面，避免与外部的轮毂盖板发生运动干涉。需要注意的是，这类端盖的配合面平面度公差需要控制在0.05mm以内，否则连接后会出现密封面贴合不严，出现漏油问题，建模时需要标注对应的形位公差要求，给后续加工提供明确的精度依据。在矿山、工地这类高粉尘工况下使用的机型，这类端盖的表面还会做镀锌或者喷塑处理，提升防锈耐腐蚀能力，延长构件的户外使用寿命，建模时可以预留0.1mm的表面处理层厚度，避免处理后配合尺寸超差。
