带法兰底座侧出螺纹直角流体转接接头

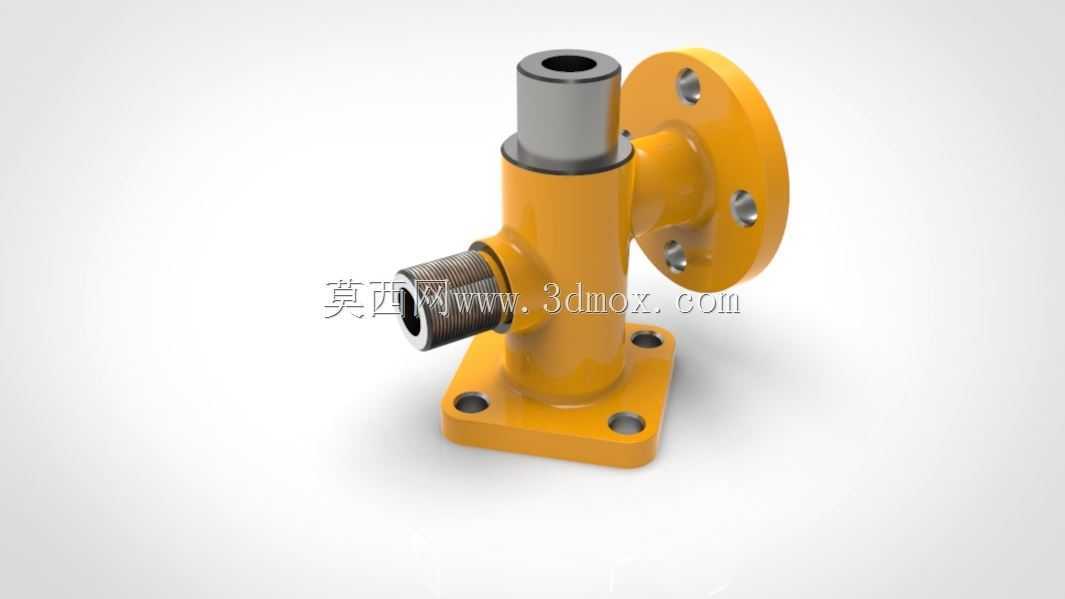

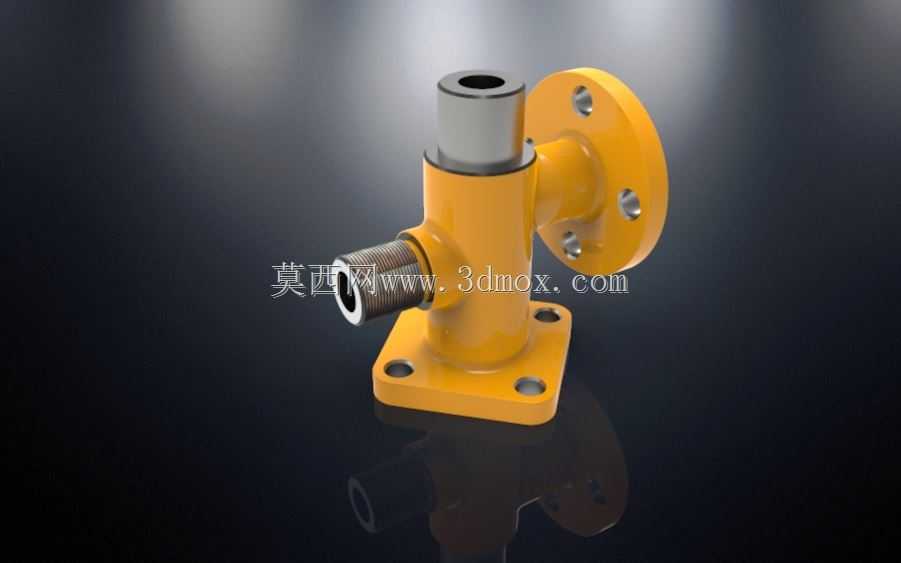

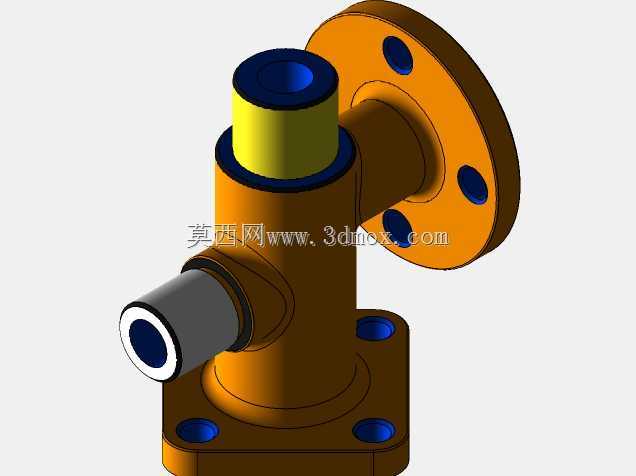

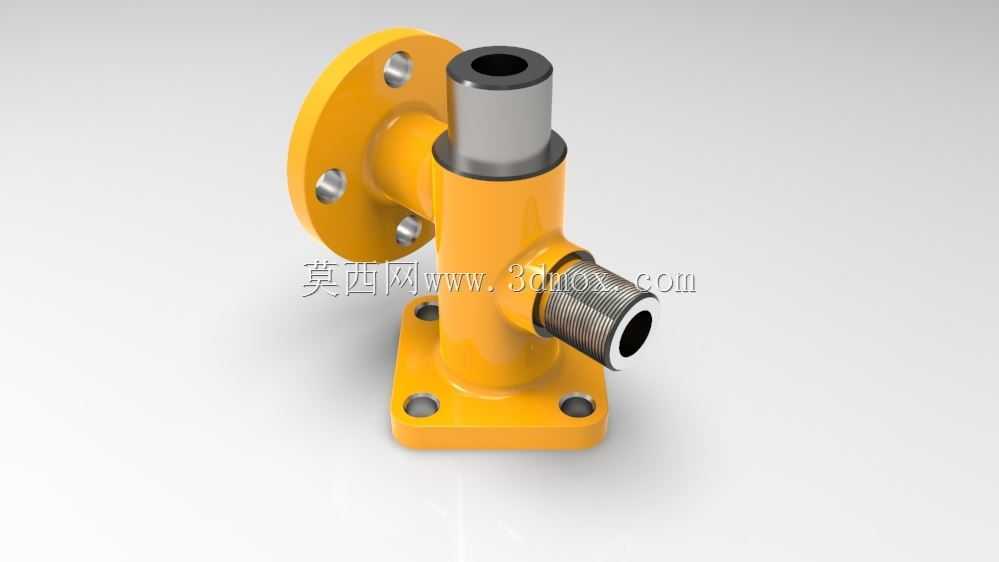

　　这类带法兰底座的直角流体转接构件，在中小型流体输送管路系统中应用十分普遍，常见于小型液压站支路排布、气动控制回路转角转接、低压供水系统管路改向、小型化工实验装置流体通路搭建等场景，核心作用是在有限安装空间内完成管路90度转向，同时兼顾多接口的稳定连接需求，避免管路硬弯折造成的通径缩颈、流体阻力陡升问题。从结构功能来看，构件主体采用一体式铸造成型后做表面防护处理，主体流道为等径直角通孔，三个连接端分别承担不同的对接功能：左侧带螺栓孔的圆形法兰端，用于和设备侧壁的法兰安装座做平面密封对接，法兰端面上预留的三个均布螺栓孔可适配常规六角螺栓锁紧，安装时配合密封垫片即可实现端面静密封，能承受常规工况下的管路压力；

　　上方的光轴插接端用于和柔性软管或者快插接头做套接固定，端部的限位轴肩可控制软管插入深度，避免插接不到位造成的脱落或者通流受阻；侧方的外螺纹端用于和带内螺纹的管路接头做旋接配合，螺纹段的长度经过适配设计，既保证足够的螺纹啮合扣数满足连接强度，又不会因为旋入过长顶触对侧流道壁造成通流面积减小。设计过程中首先要确定核心通径参数，根据目标工况的额定流量计算流道内径，保证直角转弯处的流道内壁做圆弧过渡处理，减少流体在转角处的涡流损耗，降低管路运行过程中的振动和噪音；其次要核算各连接端的结构强度，法兰端的螺栓孔中心距要匹配通用安装标准，底座的方形安装板上预留的两个安装孔可用于构件的辅助固定，当管路存在侧向载荷时，

　　通过底座螺栓将构件锁定在安装基板上，避免长期受侧向力造成法兰端密封失效。外形尺寸方面，主体转角处的外轮廓做了圆角过渡，避免应力集中造成的铸件开裂，整体安装边界控制紧凑，法兰端的外圆直径、侧方螺纹端的伸出长度、上方插接端的高度、底座安装板的长宽尺寸都经过适配优化，在保证结构强度的前提下尽可能缩小占用空间，适合在设备内部管路排布密集的区域安装使用。安装过程中需要注意各连接端的密封处理，法兰端的密封垫片要完全覆盖流道孔，螺栓锁紧时要对角均匀施力，避免法兰面偏斜造成泄漏；侧方螺纹端连接时要根据输送介质特性选择合适的螺纹密封材料，输送液压油时可采用组合密封垫，输送水基介质时可采用生料带做螺纹密封；上方插接端连接软管时要采用喉箍做二次锁紧，

　　避免管路压力波动时软管脱落。日常运维中，这类转接构件不需要做特殊维护，只需要在设备例行检修时检查各连接点是否存在渗漏，紧固松动的连接螺栓即可，一体式的主体结构没有活动部件，正常工况下使用寿命很长，能适配多数常规工业流体输送场景的使用需求。建模过程中需要重点关注各配合面的尺寸公差，法兰端面的平面度、螺纹段的中径公差、插接端的外径公差都要符合对应连接标准的要求，流道内部的转角圆弧要平滑过渡，避免建模过程中出现碎面、尖角造成后续工程图导出或者数控加工时的误差，表面的涂装层厚度也要在建模时预留足够的尺寸余量，保证装配时各部件能顺利对接。
