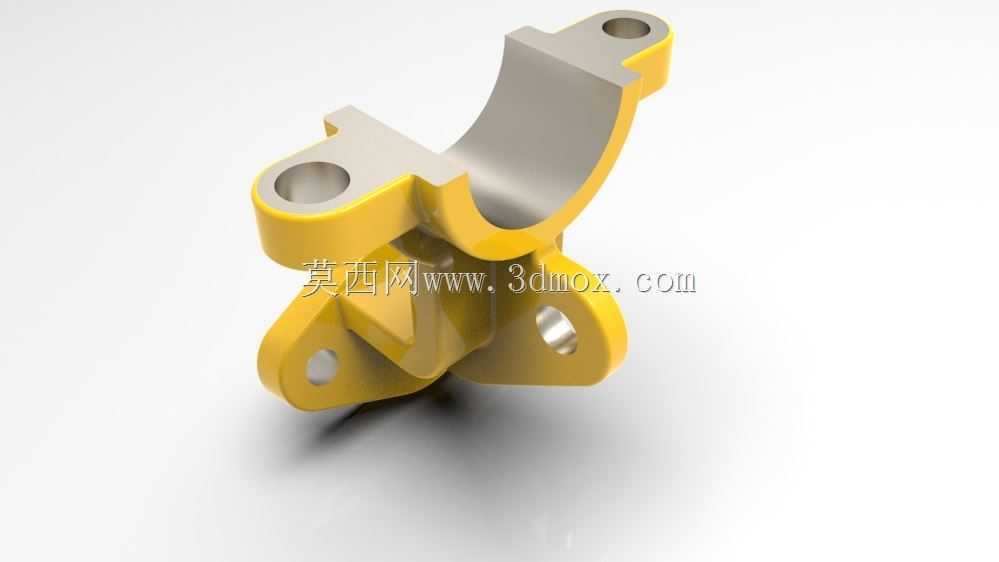

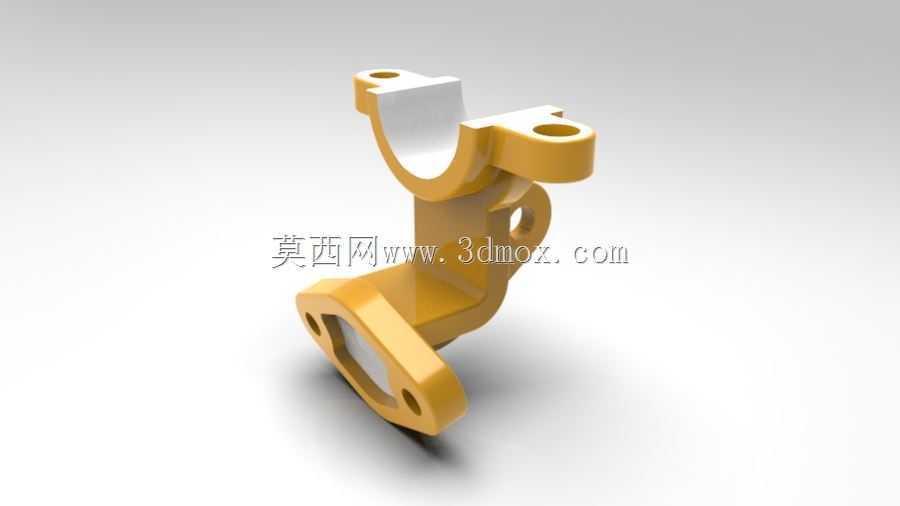

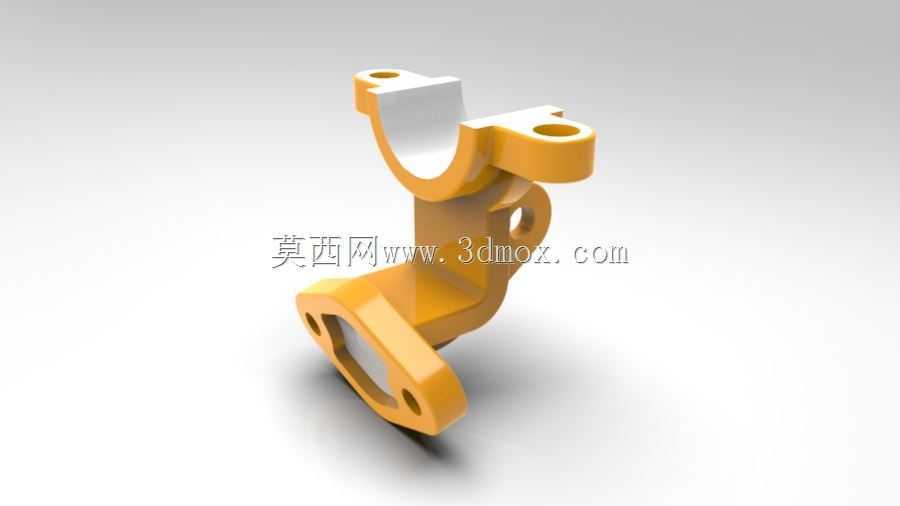

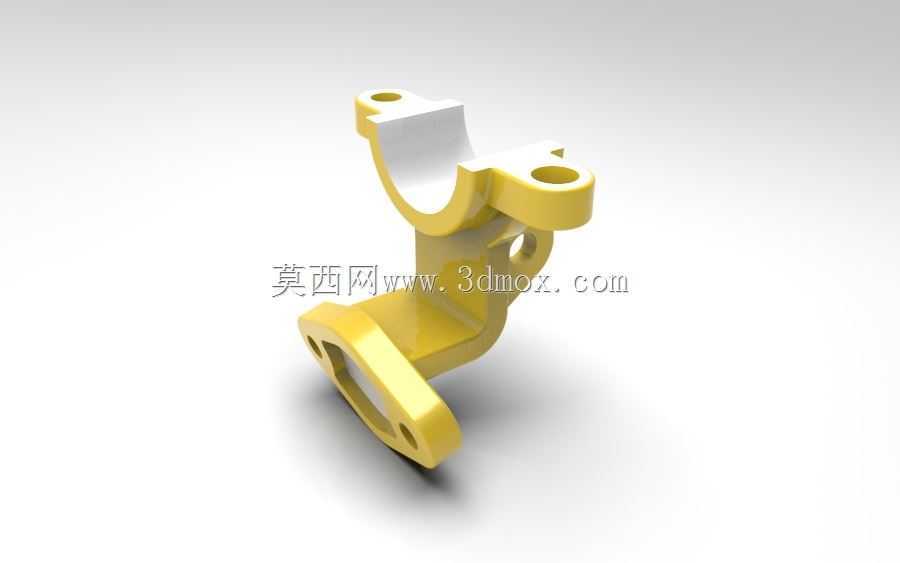

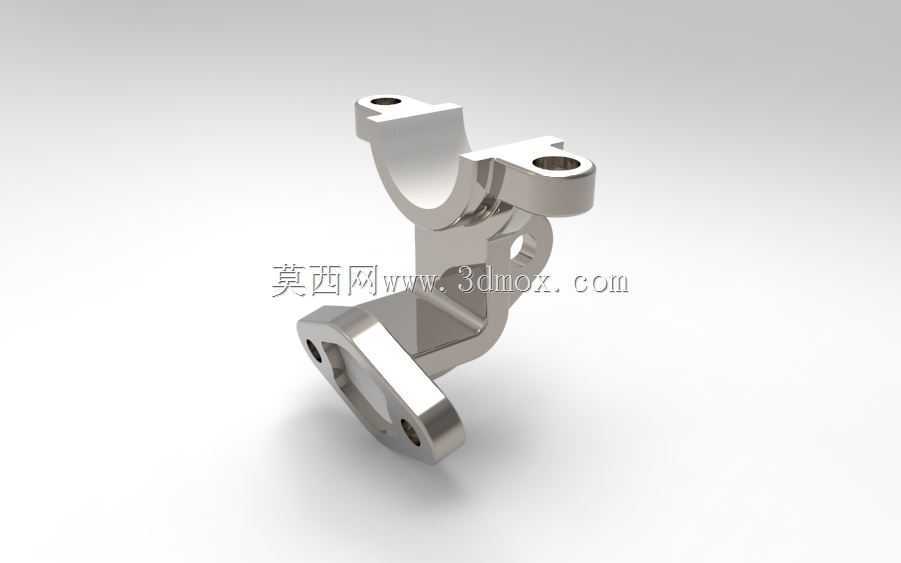

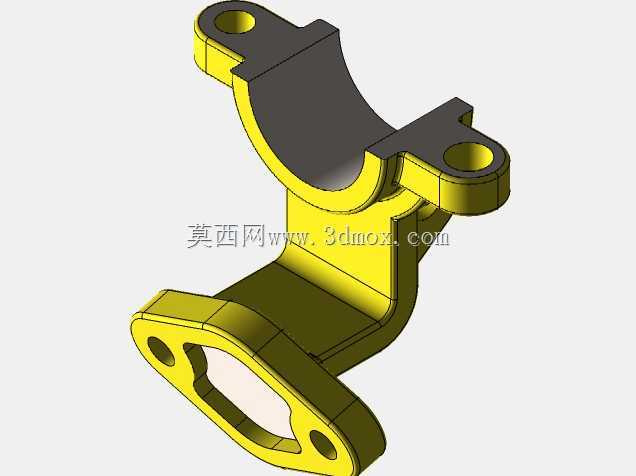

铰接式管夹固定支座结构造型设计

项目分类:通用五金配件 发布时间:2021-12-19 ID:456423
  • 铰接式管夹固定支座结构造型设计
  • 铰接式管夹固定支座结构造型设计
  • 铰接式管夹固定支座结构造型设计
  • 铰接式管夹固定支座结构造型设计
  • 铰接式管夹固定支座结构造型设计
  • 铰接式管夹固定支座结构造型设计
  • 铰接式管夹固定支座结构造型设计
  • 铰接式管夹固定支座结构造型设计
  • 铰接式管夹固定支座结构造型设计

  在流体输送管路布设、小型机电设备管线固定场景中,这类铰接开合式管夹支座是应用频次极高的连接固定零件,区别于传统一体式管卡需要从管路端部穿套安装的局限,该结构可在管路布设中途完成夹持固定,大幅降低后期管线改造、运维拆装的操作难度,尤其适用于空间局促、管路排布密集的设备内部走线、车间工艺管线架设场景。从功能实现逻辑来看,该零件核心承担两个维度的作用:其一是通过半圆弧抱合面抱紧对应外径的圆形管件,抵消管路内部介质流动产生的振动、管路自身热胀冷缩带来的轴向窜动,避免管路移位出现密封失效问题;其二是通过三个带安装孔的支耳结构,将夹持的管路载荷平稳传递到安装基体上,支耳孔的同轴度、孔位与抱合弧面的位置公差,直接决定安装后管路的走向精度,

  若孔位偏差超过0.1mm,多段管路对接时就会出现强制装配应力,长期运行下容易在焊口、接头位置产生疲劳裂纹。设计阶段首先要明确安装边界条件:抱合弧面的内径尺寸需匹配常用流体管的标准外径系列,弧面的粗糙度控制在Ra3.2即可,无需过高加工精度,因为实际装配时会在弧面与管壁之间加装1-2mm厚的橡胶减震垫,既可以弥补管件外径的制造公差,又能吸收管路运行的振动,避免金属硬接触产生的磨损与异响。三个安装支耳的厚度需根据夹持管路的公称通径匹配,当夹持通径15-25mm的管路时,支耳厚度取4-6mm即可满足强度要求,安装孔直径统一取6.5mm,适配M6的内六角圆柱头螺钉安装,孔边距支耳外边缘的距离不小于孔径的1.5倍,避免螺钉锁紧时支耳边缘出现应力开裂。铰接开合的结构设计是该零件的核心特点,其中一侧的两个支耳为上下对称布局,与另一半夹体的凸台形成铰接配合,铰接轴孔的间隙控制在0.05-0.1mm之间,既保证夹体可以顺畅开合,又不会出现过大的旷量导致夹持后管路偏心;另一侧的单支耳为锁合端,装配时另一半夹体的对应凸台卡入该支耳的卡槽内,穿入螺钉完成锁紧,这种单螺钉锁合的结构相比双螺钉对称锁合的管夹,拆装效率提升40%以上,且不会出现两个螺钉锁紧力不均导致的夹体偏斜问题。从结构受力角度分析,该零件采用等强度设计思路,抱合弧面的壁厚从铰接端到锁合端均匀过渡,在支耳与弧面的连接位置设置R2-R3的铸造圆角,避免应力集中,

  因为管路振动产生的交变载荷最容易在直角连接位置产生疲劳破坏,合理的圆角过渡可以将该位置的应力峰值降低30%左右。零件的材质选用常用的铸铝合金即可满足多数场景需求,若应用在有腐蚀介质的化工场景,可更换为304不锈钢铸造,表面做钝化处理;若应用在普通民用设备场景,采用工程塑料注塑成型也可满足强度要求,同时能降低生产成本、避免金属零件与管路接触产生的电化学腐蚀。实际安装时需要注意,锁合端的螺钉锁紧力矩需控制在合理范围,以M6螺钉为例,铸铝材质的夹体锁紧力矩控制在4-5N·m即可,力矩过大会导致支耳断裂,力矩过小则会出现夹持力不足、管路打滑移位的问题。此外,三个安装支耳的安装面需处于同一平面,平面度公差控制在0.1mm以内,若安装面不平,

  锁紧时会导致夹体产生变形,抱合弧面出现椭圆度偏差,无法均匀抱紧管壁,长期运行下容易出现局部应力过大夹裂管路的问题。在建模过程中,需要重点关注铰接位置的配合间隙、各安装孔的位置度、抱合弧面的圆度公差,这些参数直接决定零件加工后的装配可行性,若建模时未预留合理的配合间隙,加工出的零件可能出现开合卡滞、无法完全抱合的问题;若孔位位置度偏差过大,安装时螺钉无法顺利穿入安装基体的螺纹孔,需要现场扩孔修正,大幅降低装配效率。这类零件虽然结构简单,属于小型基础五金件,但在整个管路系统中起到的固定作用至关重要,一旦出现失效断裂,可能导致管路脱落、介质泄漏,引发设备故障甚至安全事故,因此设计阶段不能因为零件尺寸小就忽略公差匹配、强度校核的细节,需要结合实际应用场景的载荷条件、安装空间、运维需求综合优化结构,才能保证零件长期稳定运行。
