双筒手持观测望远镜结构设计方案

　　户外勘测、野外作业场景中，双筒观测设备是一线作业人员常用的辅助工具，区别于单筒观测设备，双筒结构可匹配人眼双目视差，长时间观测不易产生视觉疲劳，在地质踏勘、林业巡检、电力线路巡护、户外搜救等场景中应用广泛。这类设备的结构设计需要兼顾光学性能、握持手感、结构可靠性三方面的平衡，不能单纯追求光学参数而忽略实际使用中的操作便利性。

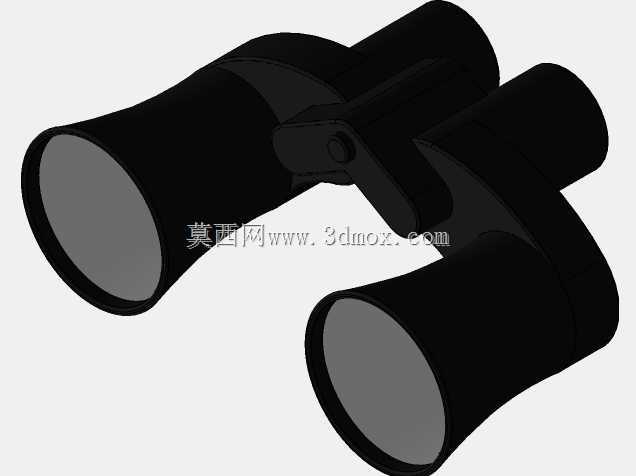

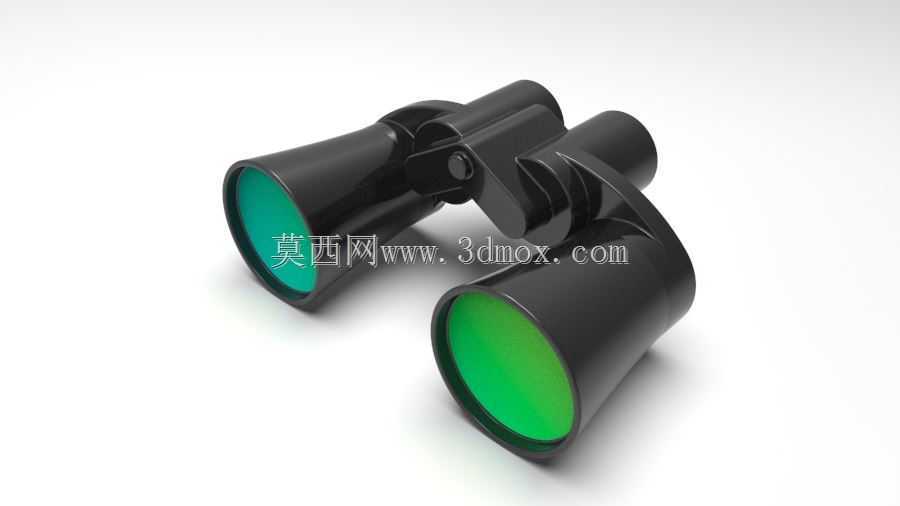

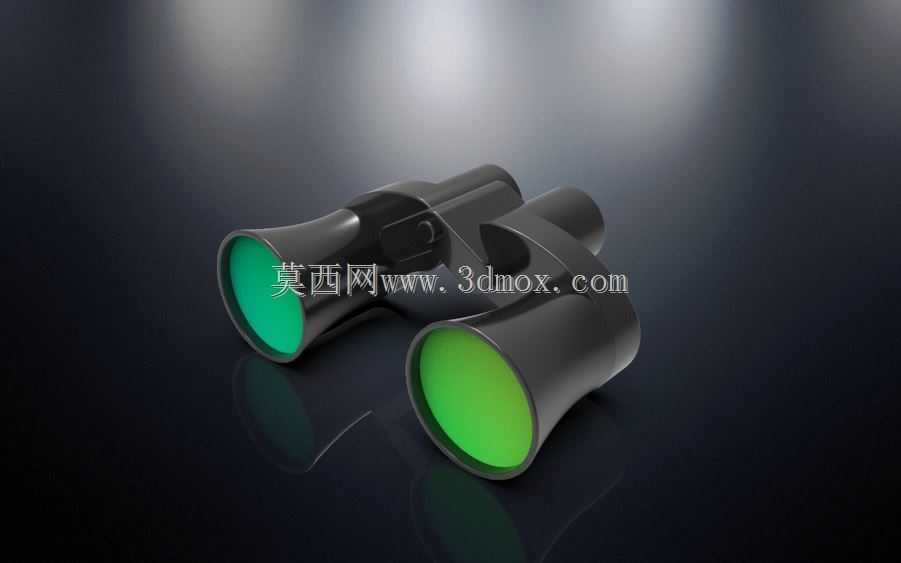

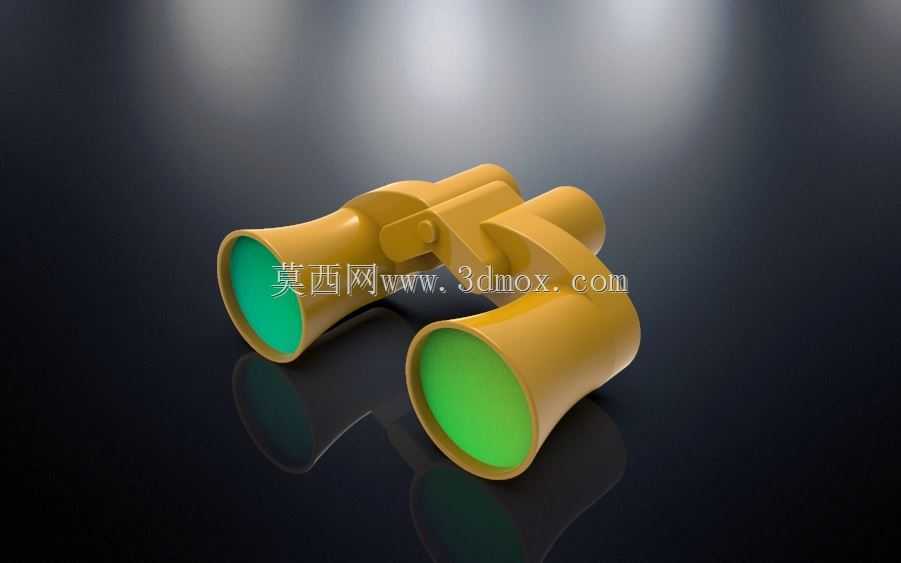

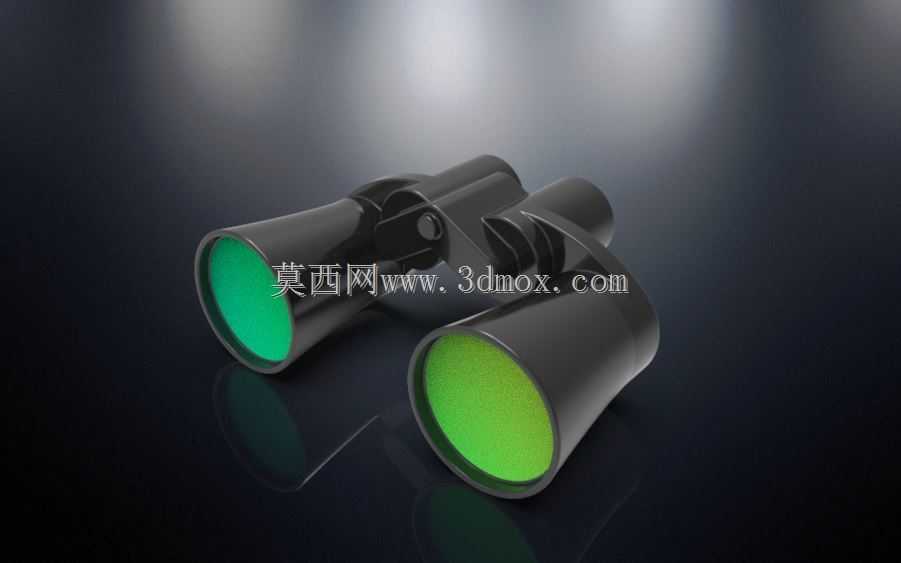

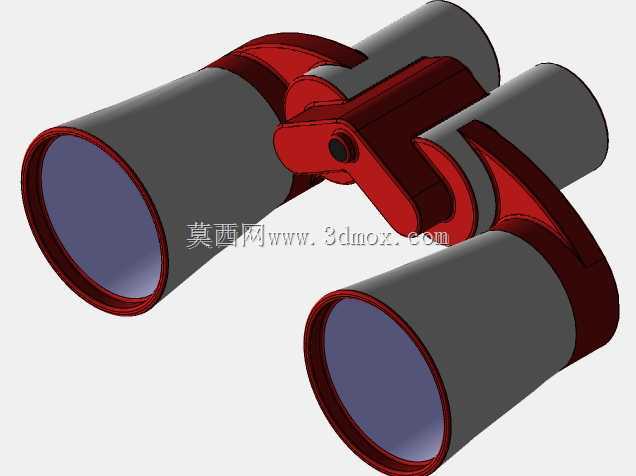

　　从结构组成来看，该双筒望远镜采用保罗式棱镜排布结构，相较于屋脊式结构，保罗结构的光路折转设计更易实现大口径物镜配置，通光量更高，在弱光环境下的观测表现更稳定，同时加工装配难度更低，结构容错空间更大，适合批量生产时的精度控制。镜身主体采用左右镜筒通过中轴铰接的结构，中轴位置设置阻尼调节结构，可适配不同使用者的瞳距差异，调节过程中阻尼手感均匀，无卡顿或松旷问题，调节到位后可保持镜筒角度稳定，不会在观测过程中出现自行偏移的情况。

　　物镜端采用大口径设计，镜片边缘做密封压圈固定，镜筒内壁设置消光螺纹结构，可减少镜筒内部的杂散光反射，避免观测视野中出现眩光或鬼影问题，提升成像对比度。镜筒外侧的物镜罩采用嵌套式结构，不用时可扣合在物镜端保护镜片，使用时可翻折固定在镜筒侧面，避免丢失。目镜端设置视度调节环，可适配左右眼的视力差异，使用者可先闭合一侧眼睛调节中轴调焦轮至一侧视野清晰，再转动另一侧目镜的视度环补偿视力差，后续使用时仅需调节中轴调焦轮即可适配不同观测距离。

　　握持结构方面，镜身外壳采用曲面贴合设计，对应人手握持时的手指自然弯曲弧度做收腰处理，表面做防滑纹理处理，即使在佩戴劳保手套的情况下也可稳定握持，不会出现滑脱问题。镜身整体重量控制在单手可长时间持握的范围内，重心落在中轴铰接位置附近，握持时不会出现前端下坠的情况，长时间举持观测时手臂负荷更小。调焦轮设置在中轴上方的拇指可及位置，观测过程中无需大幅移动手部位置即可完成调焦操作，操作逻辑符合人手的自然动作习惯。

　　密封结构设计上，镜身的拼接位置、调节环位置均设置橡胶密封圈，可实现日常使用级别的防水防尘能力，可应对野外作业时的突发降雨、扬尘环境，避免水汽或灰尘进入镜筒内部污染镜片、腐蚀棱镜结构。镜身内部的棱镜组采用弹性压片固定，可缓冲日常使用中的磕碰冲击，避免棱镜移位导致的光轴偏移问题——光轴偏移是双筒望远镜最常见的故障问题，一旦光轴不平行，观测时会出现重影，长时间使用会引发头晕恶心，因此固定结构的抗冲击性能是结构设计中的核心要点之一，弹性压片可在承受一定冲击后自动复位，维持棱镜位置精度。

　　安装边界方面，该双筒望远镜的整体宽度在瞳距调节至最小位置时约为110mm，最大瞳距位置时约为180mm，可覆盖绝大多数成年人的瞳距范围；镜身总长度约160mm，物镜端直径约50mm，可适配常规的望远镜收纳包尺寸，方便放入作业背包的侧袋中携带。中轴位置预留了三脚架转接螺孔，可搭配通用三脚架配件使用，在长时间定点观测时可将设备固定在三脚架上，解放双手的同时提升观测稳定性，尤其适合电力巡线时观测高处线路部件、地质勘测时远距离观测岩体结构等场景。

　　材料选择上，镜身主体结构采用高强度工程塑料，在保证结构强度的前提下控制整体重量，内部棱镜支撑结构采用轻质铝合金材质，兼顾刚性与轻量化需求；接触镜片的压圈、隔圈采用非金属材质，避免温度变化时的金属热胀冷缩挤压镜片导致镜片开裂。外覆的橡胶护层采用耐候性橡胶材质，可在-20℃到50℃的环境温度范围内保持弹性，不会出现低温硬化开裂、高温软化发粘的问题，适配不同地域的户外作业环境。

　　光路结构的设计中，物镜组采用多片式消色差结构，可校正可见光波段的色差问题，观测边缘目标时不会出现明显的色边，成像清晰度从视野中心到边缘过渡均匀。棱镜采用全反射设计，光路折转过程中的光损失更小，配合物镜端的多层增透镀膜，可提升整体光线透过率，在晨昏等弱光时段也可获得清晰的观测视野。调焦机构采用齿轮齿条传动结构，传动比设置合理，调焦行程对应观测距离从最近3米到无穷远，调焦过程中无空程，转动手感顺滑，可精准对准观测目标的焦距。
