工业机械用黄色夹爪连接基座结构设计

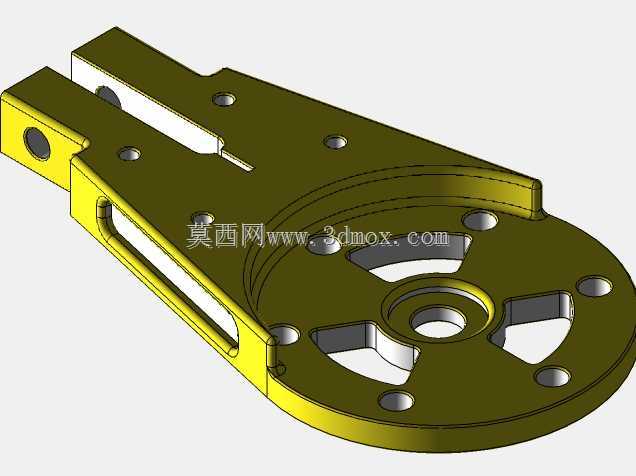

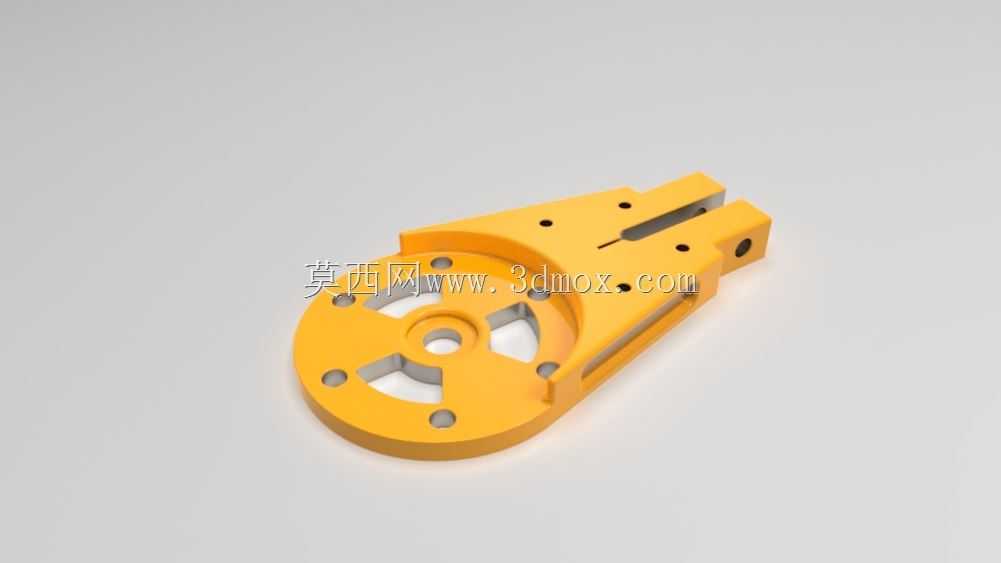

　　在自动化生产线的末端执行器配套结构中，这类夹爪连接基座是衔接驱动端与执行爪头的核心受力构件，日常应用场景覆盖3C电子小件分拣、五金零件上下料、注塑件取件等多类轻载自动化工位，承担着动力传递、爪片定位、负载承载的多重作用，其结构合理性直接决定夹爪整体的夹持精度与运行寿命。从实际使用需求出发，这类构件的设计首先要兼顾刚性与轻量化要求，主体采用盘式加延伸臂的组合结构，圆盘端作为与旋转驱动轴或者摆台的连接面，盘面均匀分布的多个沉头安装孔可适配不同规格的标准驱动法兰，孔位公差严格控制在H7级，保证安装后无偏心晃动，避免长期运行出现偏磨问题。延伸臂部分采用双侧开槽的夹式结构，槽宽尺寸与配套爪片的厚度匹配，槽内预留的销孔与螺纹孔用于固定爪片，

　　可根据不同夹持需求更换不同形状的爪头，无需更换整个基座，大幅降低产线换型的配件成本。构件上分布的多个减重孔并非随意开设，每个孔的位置都经过受力校核，在不降低结构抗弯、抗扭强度的前提下，尽可能削减构件自身重量，降低驱动端的负载惯量，提升夹爪开合、旋转的响应速度，这一点在高速分拣工位上尤为重要，惯量过大会直接导致驱动电机过载、定位精度超差。从安装边界来看，圆盘端的外径尺寸适配主流的20、30规格气动摆台与电动旋转轴，延伸臂的长度控制在合理范围，保证爪片安装后，夹持中心点与驱动轴的同轴度偏差不超过0.02mm，避免夹持工件时出现甩动偏移。构件的边角位置全部做了R角过渡处理，一方面消除加工应力集中点，避免长期受交变载荷出现开裂，

　　另一方面也防止安装调试过程中尖锐边角划伤操作人员或者配套管线。盘面的镂空结构除了减重之外，还预留了传感器安装位，可配套安装磁性开关或者光电传感器，用于检测爪片的开合位置，实现夹持动作的闭环控制，无需额外加装传感器支架，进一步压缩整个末端执行器的占用空间，适配狭小工位的安装需求。在材质选择的适配性上，这类结构的三维建模过程中已经预留了不同材质的工艺余量，若采用铝合金阳极氧化工艺，可满足常规工位的轻量化与防锈需求；若采用钢件表面喷塑处理，则可应对重载、有切削液飞溅的机加工上下料工位，建模时的壁厚设计兼顾了两种加工工艺的要求，铝合金件壁厚不小于2.5mm保证刚性，钢件壁厚可适当缩减至2mm即可满足强度要求。从装配逻辑来看，

　　整个基座的安装无需特殊工装，圆盘端与驱动端通过螺栓锁紧后，延伸臂的槽位可直接插入爪片，通过锁紧螺栓即可完成固定，后期维护更换爪片仅需松开两颗锁紧螺栓，全程无需拆卸基座与驱动端的连接，大幅缩短设备停机维护时间。在实际工况验证中，这类结构的抗扭性能可满足最大5kg的夹持负载需求，在120次/分钟的高频开合动作下，连续运行300万次无明显形变，安装孔位无磨损松动，完全适配多数轻工业自动化产线的使用要求。建模过程中对所有配合面都做了形位公差标注，安装面的平面度要求不超过0.01mm，保证与驱动端贴合紧密无间隙，销孔的位置度公差控制在0.015mm以内，保证爪片安装后的对称度，避免出现夹持偏载导致的工件掉落问题。
