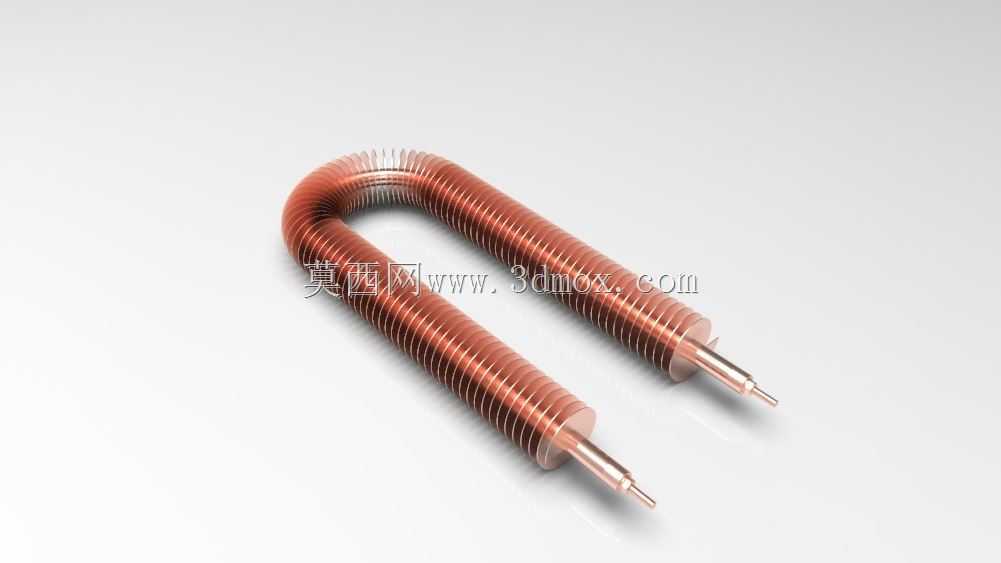

U型翅片电子线圈结构设计方案

　　这款U型翅片式电子线圈，在高频感应加热设备、小型制冷换热模组、大电流通断控制回路中都有广泛的应用场景，不少做小型温控设备、高频焊台的结构工程师在选型时，都会优先考虑这类带一体化翅片的线圈结构，它把导电通路和散热结构做了集成设计，不需要额外加装散热卡箍或者导热衬垫，能大幅压缩组件的安装空间。从实际使用的角度看，这类线圈的核心功能是承载额定工作电流的同时，通过自身的翅片结构把通电产生的焦耳热快速散逸到周边空气里，避免线圈内部温升过高导致绝缘层老化、导电性能下降，在一些密闭式的小型设备腔体里，这种自散热结构的优势会更明显，不需要额外搭配风冷管路就能满足长期工作的温升要求。做这个结构的三维设计时，首先要敲定的是主体导电杆的直径，

　　这个参数直接和额定载流量挂钩，常规工况下每平方毫米紫铜材质的载流量取3-4A的区间，再根据设备的峰值电流预留15%左右的余量，就能算出导电杆的基准直径，之后再匹配翅片的参数。翅片的设计不能盲目做高或者做密，要考虑实际加工的可行性，翅片厚度如果低于0.2mm，不管是车削加工还是冷镦成型都容易出现翅片倒伏、变形的问题，翅片间距如果小于1.5mm，长期使用时积灰会堵塞翅片间隙，反而会让散热效率下降30%以上，所以常规设计里翅片厚度取0.3-0.5mm，间距取2-3mm是比较均衡的选择。U型弯折段的设计是整个结构的难点，弯折处的曲率半径不能小于导电杆直径的2倍，否则弯折过程中紫铜材质会出现内部晶粒拉伤，甚至产生隐性裂纹，后续通大电流时裂纹处会出现局部电阻骤升，引发局部过热烧蚀的问题，而且弯折段的翅片要做避让处理，弯折区域2倍管径范围内不做翅片结构，避免弯折时翅片被挤压变形，影响整体的散热均匀性。两端的引出端要做阶梯收径处理，收径后的直径要匹配接线端子的压接尺寸，收径段的长度要预留足够的接线空间，一般要保证接线端子压接后有3-5mm的裸露导电段，方便后续做焊锡或者螺栓紧固，而且引出端的同轴度要控制在0.1mm以内，避免安装时和接线座出现别劲的情况，导致密封件破损或者接触不良。从安装边界的角度看，整个U型结构的两个直段要保持平行，平行度公差控制在0.2mm以内，两个引出端的端面要处于同一安装平面上，平面度公差不超过0.15mm，

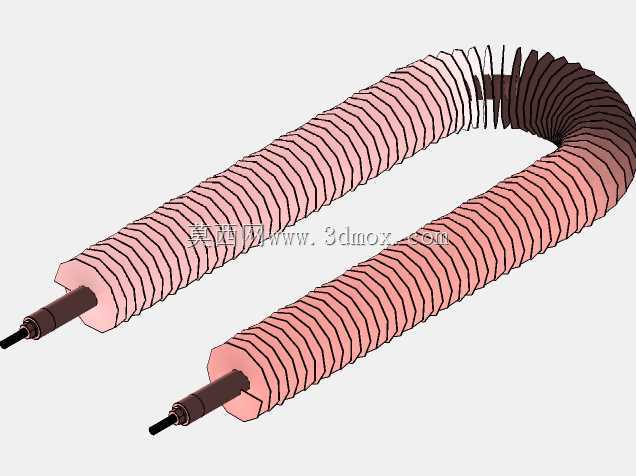

　　这样在和设备的安装座装配时，不需要额外做调整就能保证密封面完全贴合，不会出现漏气或者接触电阻过大的问题。翅片的外轮廓直径要和安装腔体的内壁预留至少3mm的间隙，一方面是避免装配时翅片刮蹭腔体内壁造成变形，另一方面是预留出空气对流的通道，保证散热时空气能顺着翅片间隙顺畅流通，带走热量。实际建模过程中，要先做单直段的导电杆基体，在基体上通过阵列特征生成等距分布的翅片，注意翅片和基体的交接处要做0.1mm的圆角过渡，避免应力集中，不管是加工过程还是后续使用中受冷热冲击，交接处都不容易出现断裂的问题。之后再做U型弯折的特征，弯折时要注意翅片的方向要保持和直段轴线垂直，不能随着弯折出现角度偏转，否则会打乱空气对流的路径，降低散热效率。

　　最后处理两端的引出端阶梯结构，在阶梯的过渡处同样要做圆角处理，避免压接接线端子时出现应力集中导致杆部断裂。很多新手工程师在做这类线圈设计时，容易忽略翅片和基体的结合强度问题，如果是采用套装翅片的工艺，要在建模时预留0.02-0.03mm的过盈量，保证翅片和基体紧密贴合，不会因为热胀冷缩出现松动，导致接触热阻上升；如果是采用整体车削的工艺，就要注意翅片的拔模角度控制在0.5度以内，既方便加工时退刀，又不会影响翅片的散热面积。另外，整个线圈的表面不需要做额外的涂层处理，紫铜裸露的状态下导热和导电性能是最优的，只有在有腐蚀环境的使用场景下，才需要考虑镀锡或者镀镍处理，建模时要预留镀层的厚度余量，避免镀层加工后整体尺寸超出安装边界。这类线圈在做结构校验时，还要重点核算两个直段的长度公差，因为U型结构的跨距直接影响和周边元器件的安全距离，尤其是在高压工况下，跨距的偏差可能导致电气间隙不足，引发打火击穿的问题，所以跨距尺寸的公差一般要控制在±0.3mm以内，保证和周边带电部件的距离满足安规要求。
