多耳带凸台法兰式轮毂连接座结构设计

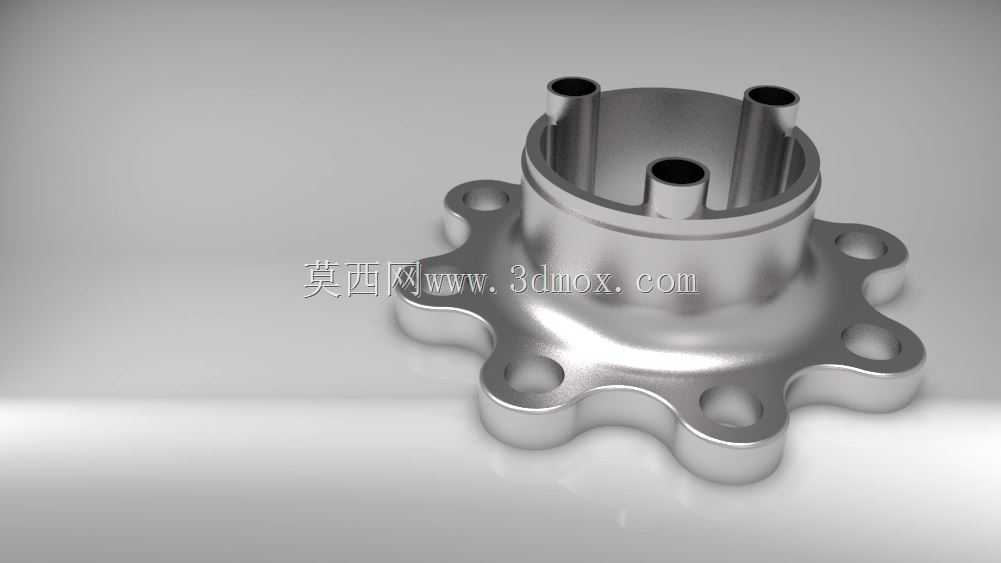

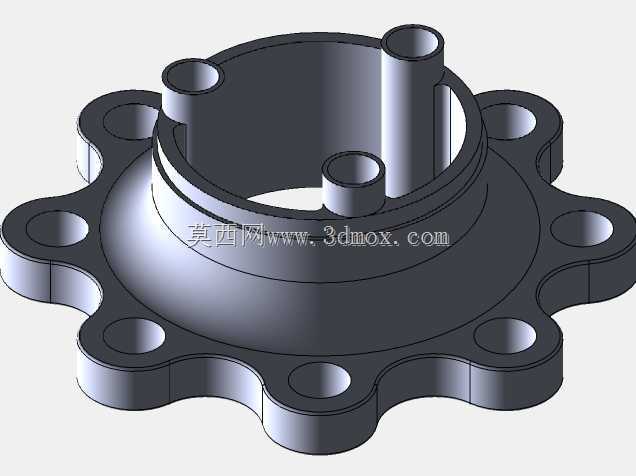

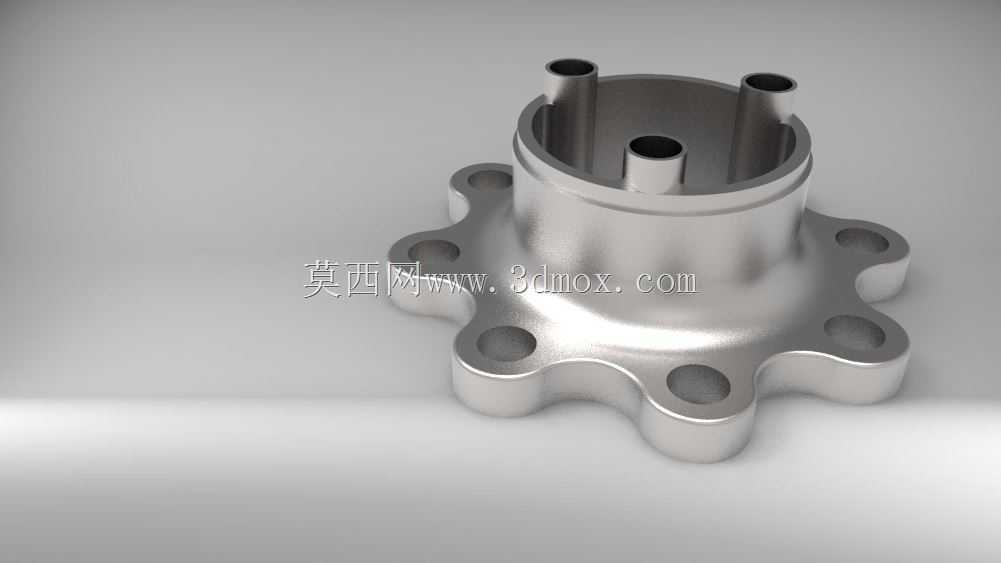

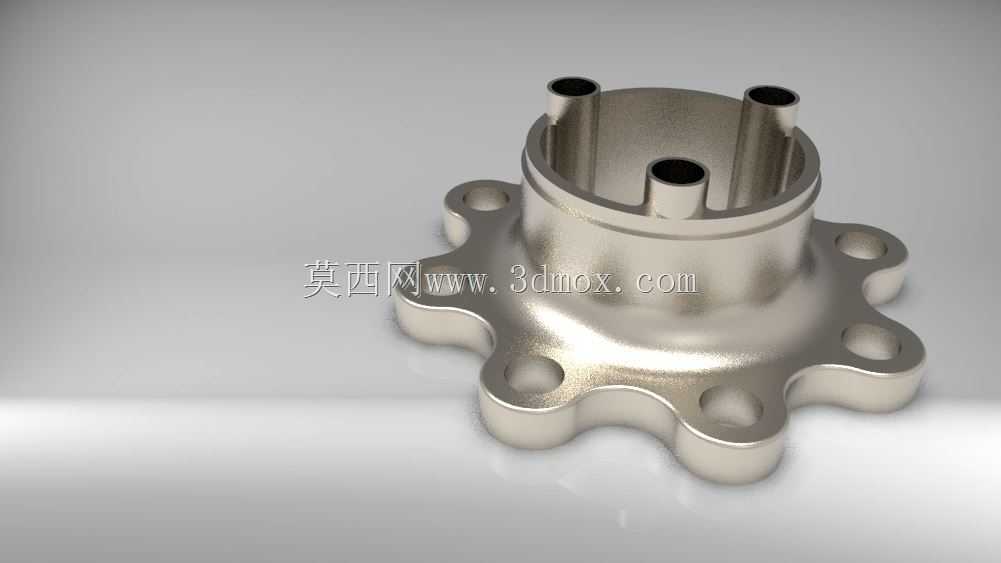

　　这类带周向安装耳的凸台筒状连接座，常见于中小型轮式行走设备的轮端传动链路里，既承担轮毂与驱动轴输出端的扭矩传递作用，也负责轮端旋转部件的轴向定位，在小型工程机械、农用作业机械、场地代步设备的轮组结构中应用十分广泛。从结构细节来看，主体采用下部宽法兰、上部直立筒身的组合构型，下部法兰沿周向均匀分布7个带沉孔的安装耳，沉孔结构可以让连接螺栓的头部完全沉入安装面以下，避免螺栓突出后干涉轮辋的安装贴合，也能减少设备运行过程中螺栓受外力剐蹭出现松动的概率；每个安装耳的轮廓都做了圆弧过渡处理，没有尖锐的直角棱边，既可以降低铸造或机加工过程中的应力集中风险，也能减少装配时对操作人员的剐蹭伤害。上部筒身的内壁做了等直径的光滑圆柱面设计，可与驱动轴的轴颈部分形成间隙配合，保证旋转过程中的同轴度，筒身顶端伸出的三个等直径小凸台，是用于安装轮端密封端盖或者转速检测齿圈的定位柱，三个凸台沿筒口周向120度均匀分布，定位精度稳定，装配时不需要额外做角度找正，能有效提升产线装配效率。

　　设计这类零件的时候，首先要匹配轮端的安装边界：下部法兰的最大外圆直径需要适配对应轮辋的中心安装孔尺寸，不能出现法兰直径过大无法嵌入轮辋定位槽、或是直径过小导致连接面压合不足的问题；法兰上安装孔的中心距必须严格匹配轮辋上的螺栓孔分布圆参数，孔位公差控制在±0.1mm以内，避免装配时出现螺栓无法穿入的情况。上部筒身的高度需要结合轮端轴承的安装厚度来确定，要保证轴承装入筒身内部后，内圈可以完全贴合轴肩定位，外圈不会出现轴向窜动；筒壁的厚度要结合传递的额定扭矩来核算，常规工况下壁厚不小于5mm，若应用在冲击载荷较大的作业场景，还需要在筒身与法兰的连接位置做圆角加强，避免长期受交变载荷作用出现根部断裂的问题。

　　实际选型应用时，要注意零件的配合面公差：筒身内壁与轴配合的面一般选H7公差等级，法兰安装面的平面度控制在0.05mm以内，保证轮辋安装后不会出现端面跳动超标的问题，避免设备行驶过程中出现轮组摆动、轮胎偏磨的情况。三个顶端凸台的外径要和端盖上的安装孔做小间隙配合，凸台高度不小于3mm，保证端盖安装后不会出现径向偏移，密封件可以均匀压合在筒口端面，防止泥水、粉尘进入筒身内部的轴承腔，延长轮端转动部件的使用寿命。这类零件的材质一般选用铸钢或者高强度铝合金，铸钢材质的强度更高，适合重载作业场景，铝合金材质重量更轻，适合对簧下质量有要求的高速行走设备，两种材质的结构构型一致，仅需要根据材质强度调整局部壁厚即可，不需要大幅改动整体结构。
