金属镶饰球形摆件结构设计方案

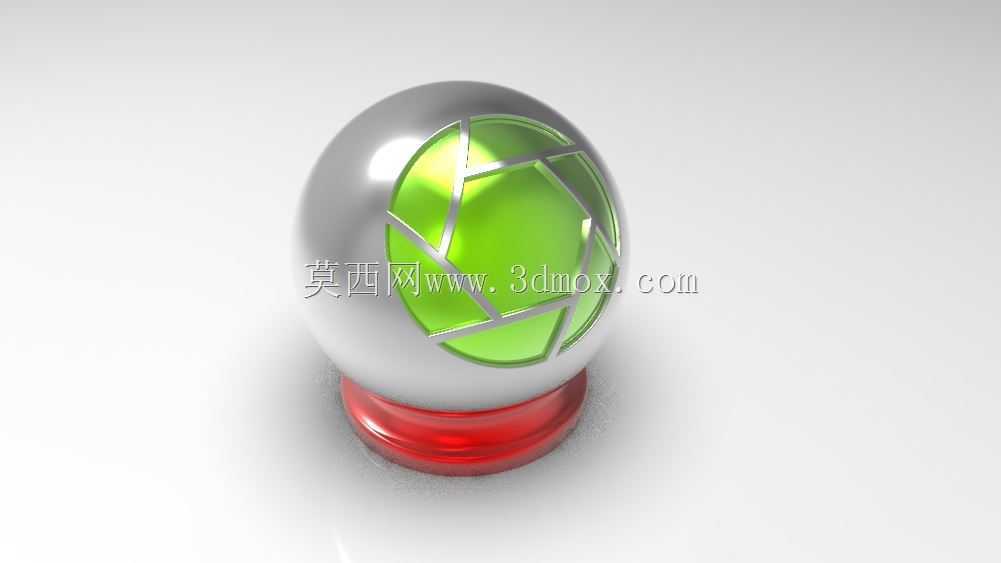

　　这类带金属镶饰的球形装饰构件，常应用在高端数码产品周边陈列、工业设计成果展示、品牌线下体验店桌面陈设场景中，也可作为精密加工工艺展示样件，用于展会现场呈现多材质复合加工的成型效果。构件整体采用蛋形球面作为主体轮廓，区别于标准正球体的生硬感，曲面过渡全程保持G2连续，不会出现曲率突变导致的反光断层，在展厅射灯照射下能形成均匀的光影带，适配不同角度的观展视线。主体外层采用高反光金属质感的曲面壳体，壳体上做了不规则几何形状的镂空开槽，开槽边缘预留0.8mm的嵌装压边，用来固定内部的绿色透明饰件，嵌装缝隙控制在0.1mm以内，既保证饰件安装后不会出现松脱晃动，也避免缝隙过大积灰影响外观效果。内部的透明饰件采用弧面贴合设计，

　　外表面与金属壳体的球面曲率完全匹配，不会出现台阶差，饰件内表面做微磨砂处理，当内部布置小功率光源时，光线能透过磨砂面均匀漫射出来，不会出现局部亮斑。底部的红色支撑底座采用阶梯式圆台结构，与球体接触的位置做了内凹的球面承托面，承托面的曲率比球体底部曲率大0.2mm，形成线接触支撑，既能保证球体放置时的稳定性，不会出现侧向滑移，也减少了接触面积，避免长期放置摩擦刮花球体底部的金属表面。设计过程中优先处理多曲面的拼接连续性，先构建整体蛋形球面的基础曲面，再通过投影曲线分割出镂空区域的边界，对边界做倒圆角处理后生成金属壳体的薄壁结构，壁厚控制在1.2mm，兼顾结构强度与轻量化要求。内部透明饰件单独构建曲面后，

　　通过布尔运算与金属壳体做配合检查，确保安装时的干涉量控制在合理范围，不会出现装配件无法卡入的问题。底座部分单独建模时，重点校核承托面的位置精度，保证球体放置后整体重心落在底座的支撑圆范围内，即使受到轻微的侧向触碰也不会倾倒。这类构件的安装边界没有额外的固定要求，仅需放置在水平平整的台面上即可，整体高度控制在120mm左右，最大直径处为80mm，不会占用过多桌面陈列空间，适配大多数展柜的层板高度要求。在实际加工落地时，金属壳体可采用铝合金车削后抛光镀铬的工艺，也可通过精密铸造后做镜面处理，透明饰件采用亚克力或树脂注塑成型，表面做硬化处理避免日常擦拭产生划痕，底座可采用亚克力染色或者阳极氧化铝加工，保证颜色均匀一致。

　　建模过程中需要注意曲面的收敛问题，在球体顶部的曲面汇聚点，要做局部的面重构，避免出现收敛奇点导致后续加工时刀路计算出错，所有的倒圆角特征要保持半径统一，避免出现圆角大小不一致影响外观质感。对于嵌装结构的卡扣位置，要均匀分布在镂空区域的边缘，每个卡扣的变形量控制在0.3mm以内，保证安装时不需要过大的按压力就能将透明饰件卡入壳体，同时拆卸时也不会损坏卡扣结构。
