互锁拼接式立方组合结构件设计

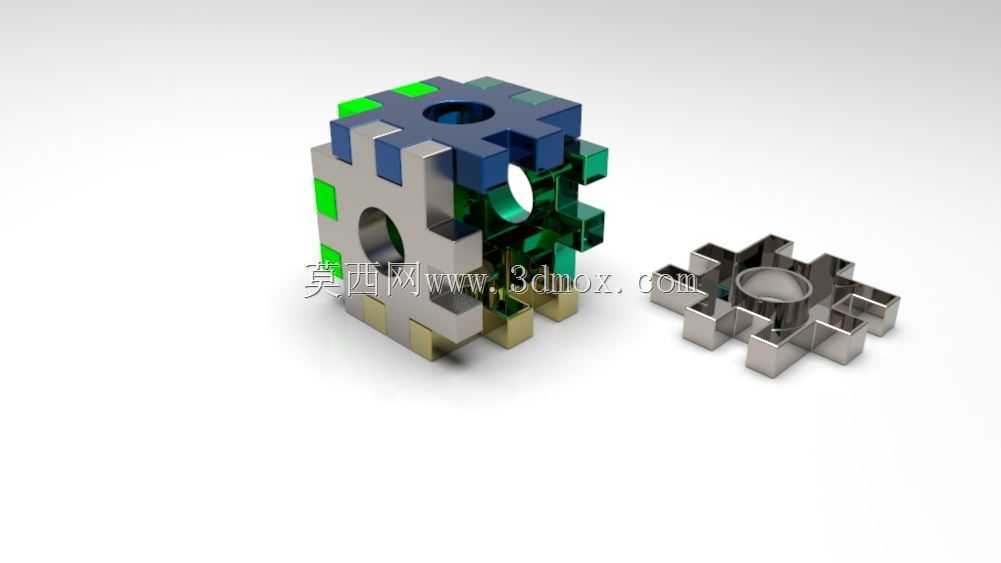

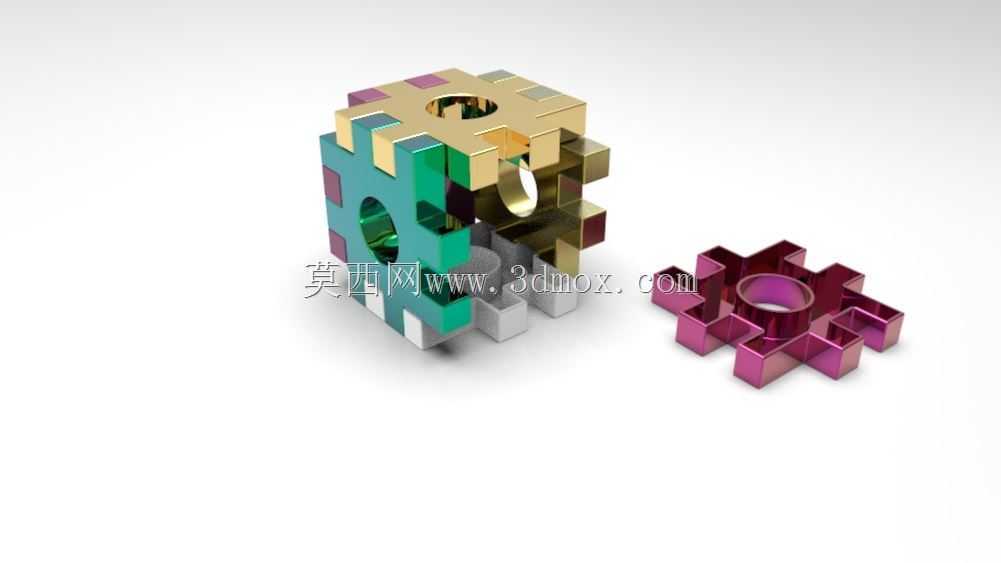

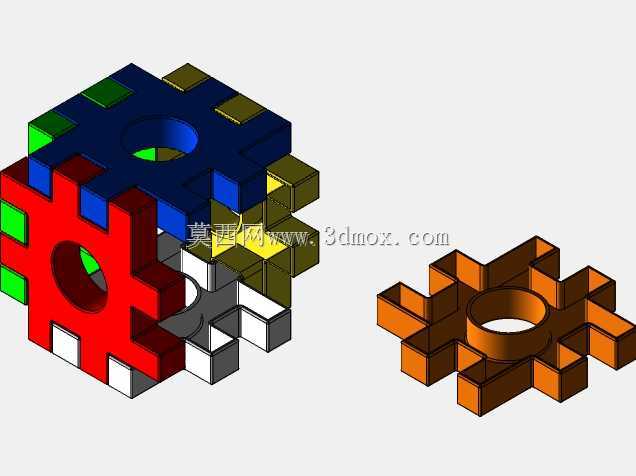

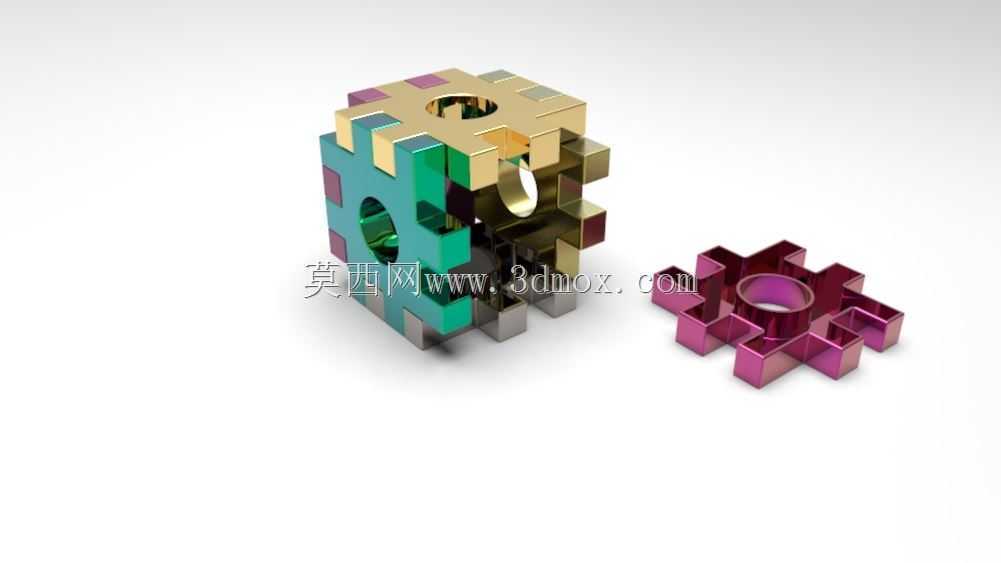

　　这类互锁拼接的立方组合结构件，最初的设计出发点是面向模块化教具、创意拼装摆件以及小型快装连接结构的场景需求，在机械结构教学、创客空间快速原型验证、桌面创意装置搭建领域都有很实际的应用空间。从结构功能来看，单个立方构件的六个面都设计了统一规格的凹凸卡扣结构，相邻构件可以通过卡扣实现无紧固件的快速拼接，不需要额外的螺丝、胶水或者连接件，就能组合出不同形态的整体结构，既可以作为三维建模教学中特征阵列、配合关系设计的典型练习案例，也可以直接通过3D打印或者小批量机加工做成实体零件，用于结构原理演示、创意装置搭建。

　　设计过程中首先要确定的是单个立方基体的基准尺寸，考虑到拼接后的整体协调性以及常规加工的最小壁厚要求，单个立方的外轮廓边长取整为通用的整数尺寸，所有卡扣的凸台高度、凹槽深度都保持统一公差带，凸台侧面设计微小的拔模斜度，既保证拼接时的顺畅卡入，又能在拼接后提供足够的静摩擦力防止构件松脱。每个面上的卡扣布局采用中心对称设计，不管构件绕哪个轴旋转90度，都能和相邻构件实现精准配合，这就要求建模时所有特征都基于基准原点做对称约束，避免出现某个面卡扣错位导致无法通用拼接的问题。

　　从安装边界来看，单个构件的所有卡扣凸台都不超出立方基体的外轮廓边界，多个构件拼接成规则立方体阵列的时候，整体外表面可以保持完全平整，不会出现局部凸起影响后续的外层装饰或者附加零件安装。构件中心设计的贯通孔，一方面是为了减轻零件自身重量，减少打印或者加工时的材料消耗，另一方面也可以作为穿线孔或者定位销孔，在拼接成大型结构的时候，可以穿过线材或者加装定位销提升整体结构的刚性，避免大尺寸拼接结构出现松散变形的问题。

　　实际建模过程中，首先绘制单个立方的基体草图，拉伸成基础实体之后，先在单个面上绘制卡扣的凸台和凹槽轮廓，通过拉伸切除和拉伸凸台完成单一面的特征构建，之后利用圆周阵列或者镜像特征，把单一面的卡扣特征复制到其余五个面上，这里要注意特征阵列时的几何关系约束，必须保证每个面的卡扣位置完全对应，不能出现特征偏移。完成单个构件的基础模型之后，可以通过不同的外观颜色区分不同的构件，模拟拼接后的视觉效果，同时要做配合干涉检查，验证两个构件拼接时卡扣的配合间隙是否合理，既不能间隙过大导致拼接后松动，也不能间隙过小导致无法装配。

　　这类结构在实际使用中，除了作为教学案例之外，还可以拓展应用到模块化工装的快速搭建、小型展示架的无工具组装场景，因为不需要额外紧固件，拆装效率很高，而且单个构件损坏之后可以单独替换，维护成本很低。设计的时候还要考虑不同加工工艺的适配性，如果采用注塑工艺批量生产，就要调整卡扣的壁厚，避免出现缩痕，同时把拔模斜度调整到适合注塑脱模的角度；如果采用3D打印制作，就要考虑打印层厚对卡扣配合精度的影响，适当调整配合间隙的数值，保证打印出来的零件可以顺利拼接。

　　从结构特性来看，这种互锁拼接结构的受力特点是，拼接后的整体结构在垂直于拼接面的方向上可以承受一定的拉脱力，在平行于拼接面的方向上可以承受剪切力，多个构件组合之后可以形成稳定的空间桁架类结构，在承受静态载荷的时候有不错的稳定性。如果需要提升整体结构的承重能力，可以在中心贯通孔中穿入金属杆或者碳纤维棒，作为内部加强筋，大幅提升整体结构的抗弯和抗扭性能，满足更重载的使用需求。
