自攻式螺旋钻孔螺杆结构设计方案

　　在轻量化装配、薄壁件连接以及现场无预钻孔的施工场景里，传统螺栓需要预先匹配底孔、配合丝锥攻丝才能完成紧固，工序繁琐且对现场工装条件要求较高，这类带螺旋切削刃的钻孔螺杆，正是为了简化装配流程、降低现场作业门槛开发的结构件。从实际使用场景来看，这类构件常应用在钣金机柜装配、轻钢龙骨连接、小型金属支架现场固定等场景，作业时不需要提前在基材上加工预制底孔，螺杆端部的导向结构配合连续螺旋槽，在轴向压力与旋转扭矩的共同作用下，可以直接在基材上切削出匹配的螺纹牙型，一次动作完成钻孔、攻丝、紧固三个工序，大幅减少现场作业的工装携带量，提升装配效率。

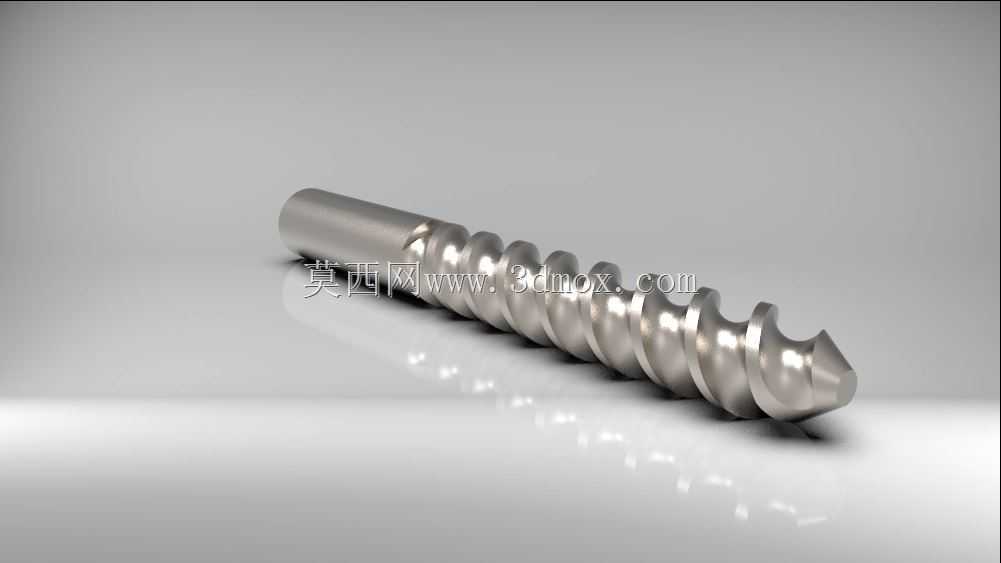

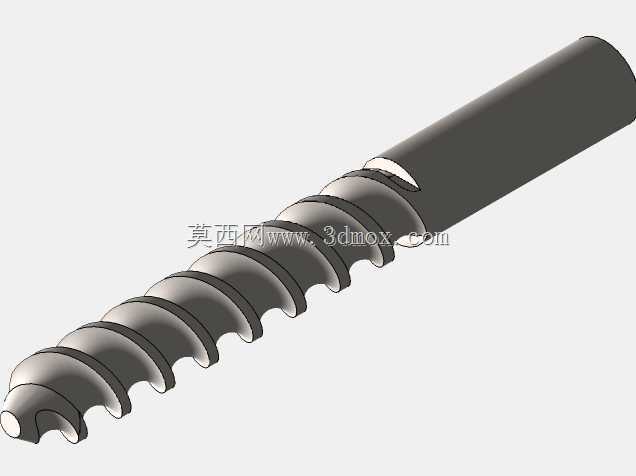

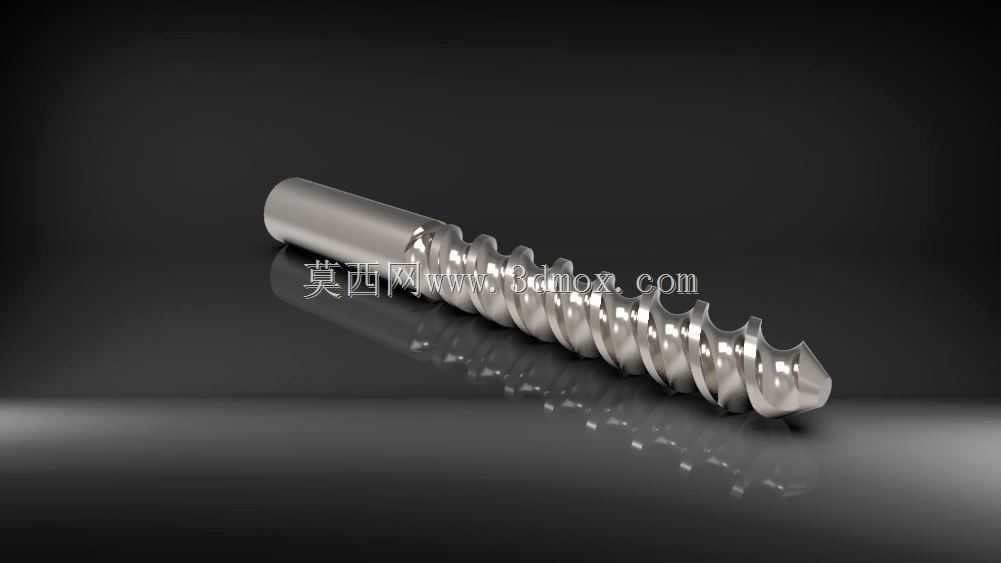

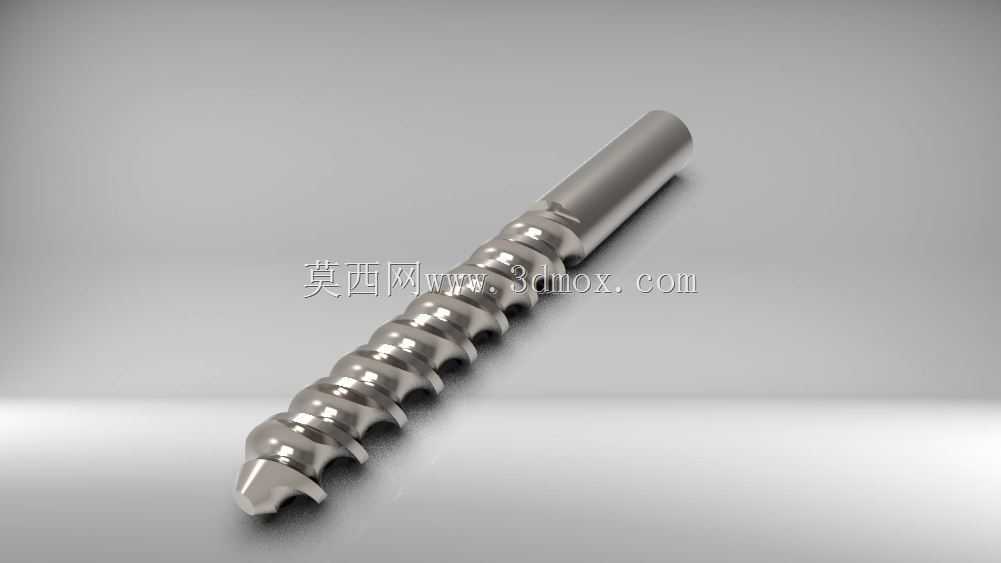

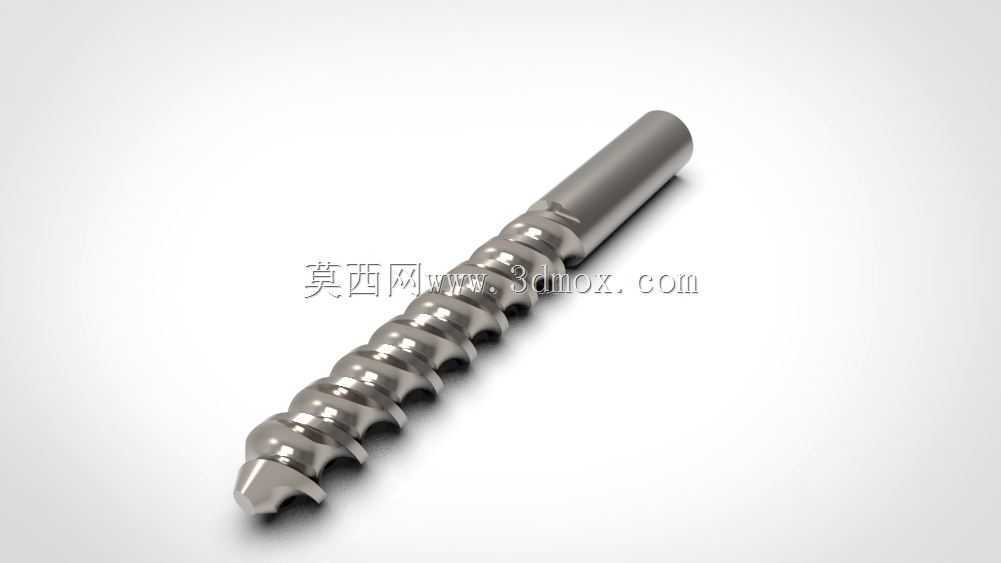

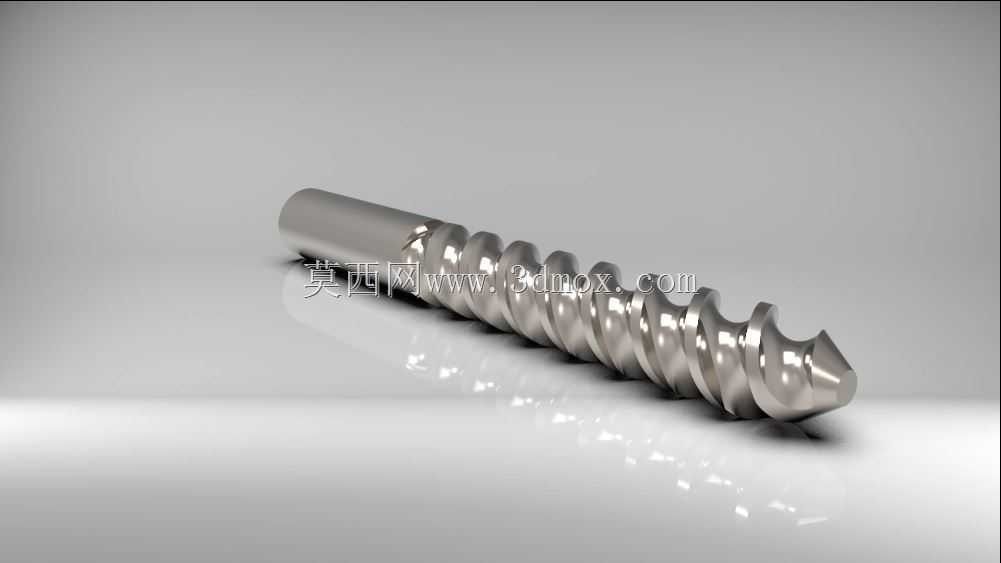

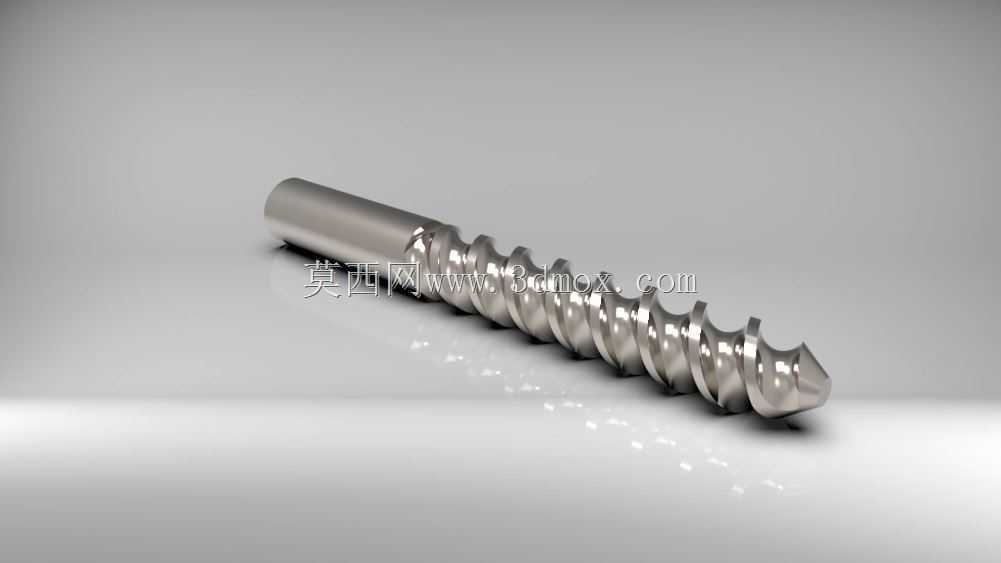

　　从结构设计逻辑来看，这类螺杆的整体分为三个功能区段：尾部的光杆夹持段、中部的螺旋槽工作段、端部的钻孔导向段。尾部光杆段采用圆柱面设计，表面粗糙度控制在Ra1.6以内，既可以适配电动起子的夹头夹持，也能在装配完成后作为光轴定位段，配合压块或者衬套实现构件的定位限位，光杆段的直径与螺旋槽段的公称直径保持一致，避免装配过程中出现台阶卡滞，也能保证紧固后连接面的贴合度。中部的螺旋槽是核心功能结构，槽型采用大螺旋角设计，螺旋升角控制在18度到22度之间，这个角度区间既可以保证切削过程中切屑能够顺着螺旋槽顺利排出，避免切屑堆积在孔内造成扭矩过载，也能保证成型后的螺纹牙型有足够的啮合高度，连接强度满足常规静载与小幅振动工况的使用要求。螺旋槽的牙顶采用小圆角过渡，避免应力集中导致螺杆在扭矩加载过程中出现断裂，槽底的圆弧半径经过匹配计算，保证切削刃的强度足够，不会在钻削硬度稍高的低碳钢基材时出现崩刃。

　　端部的钻孔导向段采用锥形收敛设计，锥角控制在118度，和常规高速钢麻花钻的钻尖角保持一致，这个角度可以保证初始钻削时的定心精度，避免钻孔偏移导致连接位置错位，导向段的最前端做了小平面修磨，形成初始切削刃，刚接触基材时就能快速切入，不会在光滑的金属表面打滑。整个螺杆的外形尺寸按照常用的M6公称规格设计，总长度控制在75mm，其中螺旋槽工作段长度为55mm，尾部光杆段长度为20mm，这个尺寸边界可以适配总厚度在50mm以内的叠层构件连接，安装时只需要保证电动工具的输出扭矩达到8N·m以上，就能顺利完成钻削与紧固，不需要额外的辅助工装。

　　在建模过程中，螺旋槽的生成是核心难点，不能直接采用常规螺纹扫描的方式生成，因为常规螺纹的牙型是三角形，而这类钻孔螺杆的螺旋槽需要兼顾排屑与切削功能，槽型是变曲率的圆弧截面，需要先绘制螺旋路径，再沿着路径扫描切除出符合切削角度的槽型，同时要对端部的螺旋槽做收尾处理，让切削刃在导向锥面上平滑过渡，避免出现尖锐棱边。建模时还要注意各个功能段的同轴度控制，光杆段、螺旋段、导向段的同轴度公差要控制在0.05mm以内，否则实际使用时会出现钻孔偏摆、紧固后螺杆歪斜的问题，影响连接可靠性。另外，螺旋槽的表面粗糙度要控制在Ra3.2以内，减少切屑排出时的摩擦阻力，降低钻削过程中的扭矩需求，也能减少螺杆与基材螺纹之间的摩擦，提升预紧力的控制精度。

　　从实际工况适配来看，这类螺杆适合在Q235低碳钢、铝合金、厚度1.5mm以下的薄钢板上使用，不适合在淬火钢、铸铁等硬脆材料上使用，因为硬脆材料的切屑是碎粒状，容易卡在螺旋槽内导致排屑不畅，甚至造成螺杆扭断。在装配叠层构件时，要保证各个叠层之间贴合紧密，避免钻削过程中构件移位导致孔位错位，紧固时的扭矩不要超过12N·m，否则会导致切削出的内螺纹滑牙，降低连接强度。和传统的自攻螺钉相比，这类螺杆的螺旋槽更深，排屑空间更大，钻削厚度更大的基材时也不会出现卡屑问题，同时杆部的整体强度更高，能够承受更大的预紧力，适合有一定强度要求的连接场景。
