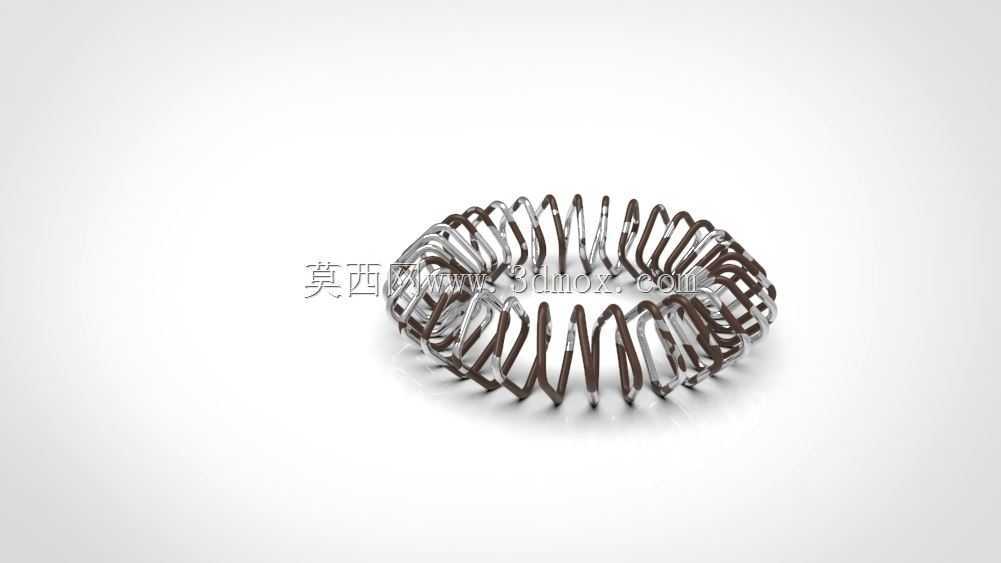

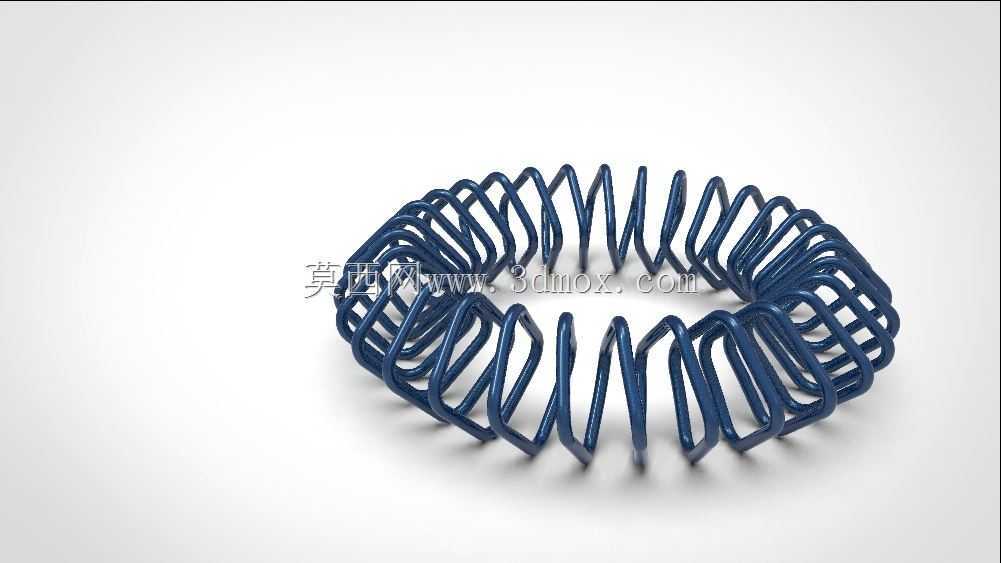

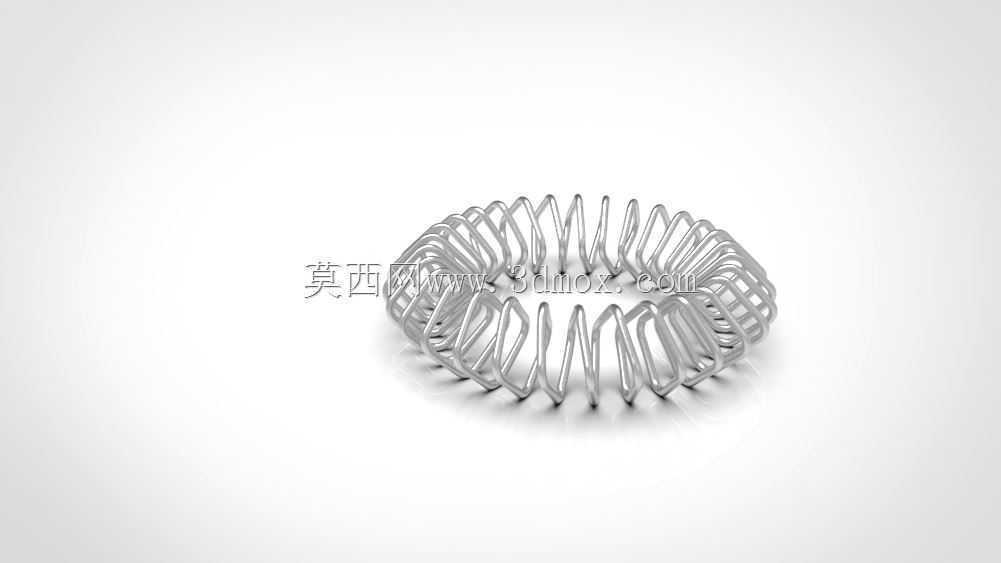

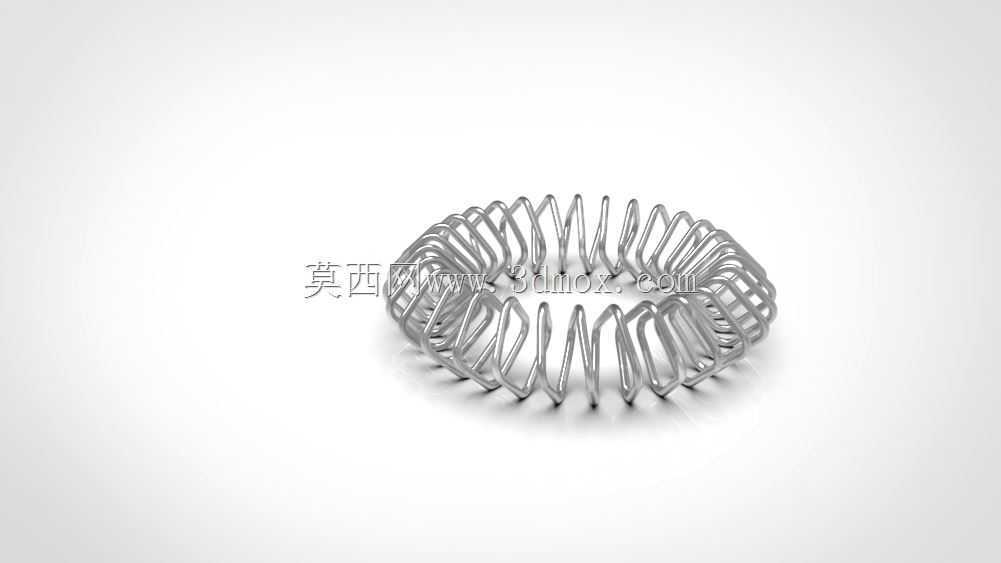

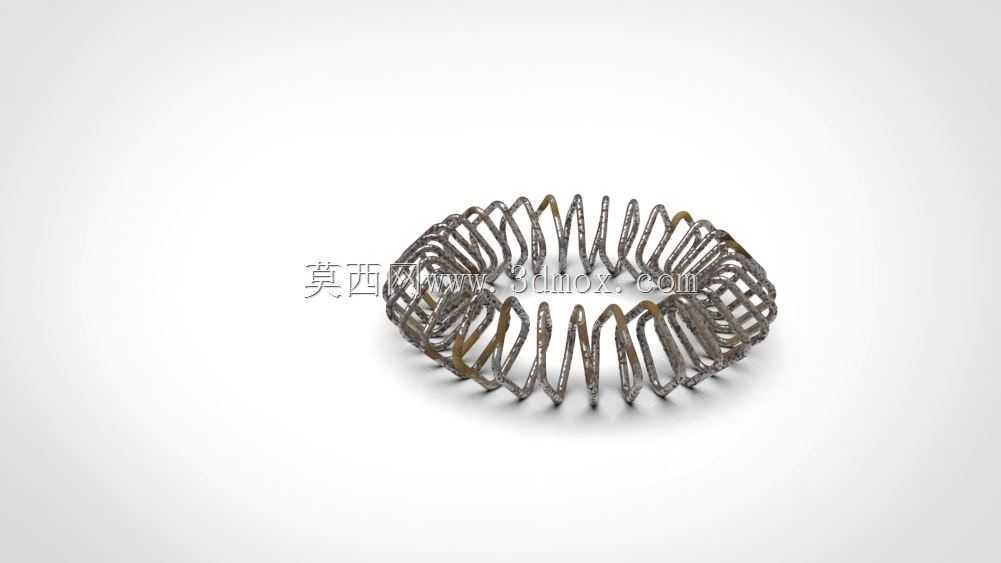

环形螺旋弹簧三维结构设计方案

　　这类环形排布的螺旋弹簧，常被应用在需要周向均匀提供弹性补偿、缓冲吸能的机械连接场景中，比如快拆式管道连接的密封压合结构、小型离合器的周向压紧组件、精密仪器的隔振安装座，还有部分手持设备的按键回弹结构里，都能见到这类弹性元件的身影。和常规直线排布的圆柱螺旋弹簧不同，它将螺旋簧体沿环形轨迹弯曲成型，能在环形安装空间内，沿圆周各个方向提供均匀的弹性力，避免局部压力不均导致的密封失效、连接松动或者偏磨问题。

　　从实际功能来看，这类弹簧的核心作用是在受限的环形安装空间内，提供持续、均匀的轴向或径向预紧力，同时可以吸收设备运行过程中产生的小幅振动与冲击，补偿零件加工、装配过程中产生的尺寸公差，保证配合面始终处于稳定的压紧状态。比如在快装法兰的密封结构中，这类弹簧套在密封胶圈外侧，当法兰对接锁紧时，弹簧被压缩产生的均匀回弹力会持续压合密封胶圈，即使设备运行中出现温度变化导致的零件热胀冷缩，或是受到管路振动带来的小幅位移，弹簧的弹性补偿量也能保证密封面不会出现间隙，避免介质泄漏。

　　设计这类弹簧的时候，首先要明确安装边界的尺寸约束：环形的中径尺寸需要和安装槽的底径匹配，不能出现卡滞或者偏移，簧体本身的线径、螺旋圈数、节距要根据需要的预紧力、压缩行程来计算，同时还要考虑将直弹簧弯曲成环形时的残余应力影响——如果弯曲半径过小，弹簧内侧的簧丝会出现过大的塑性变形，导致弹力衰减甚至断裂，所以设计时要保证环形中径和簧丝线径的比值在合理范围内，通常这个比值不小于8倍线径，避免弯曲成型时簧丝应力超过材料的屈服极限。

　　簧丝的材质选择要结合使用场景的工况，如果是普通室内环境的机械结构，选用常规的碳素弹簧钢丝即可，成本低且弹性性能稳定；如果是在腐蚀环境或者高低温环境下使用，就要选用不锈钢弹簧丝或者合金弹簧丝，保证长期使用不会出现锈蚀、弹力失效的问题。螺旋节距的设计要兼顾压缩行程和簧圈之间的间隙，当弹簧被压缩到工作极限位置时，相邻簧圈之间要保留一定的间隙，避免簧圈并紧后出现刚性接触，失去弹性缓冲的作用，同时还要考虑环形弯曲后，内侧簧圈的间隙会变小、外侧间隙会变大的变形特点，初始节距不能设置得过小，防止压缩时内侧簧圈提前并紧。

　　安装这类弹簧的时候，通常需要在配合零件上加工对应尺寸的环形安装槽，槽的宽度要略大于弹簧的簧圈外径，给弹簧压缩变形留出径向膨胀的空间，槽的深度要根据弹簧的自由高度和需要的压缩量来确定，保证装配后弹簧的压缩量在设计的有效工作区间内，既不会因为压缩量过小导致预紧力不足，也不会因为压缩量过大导致弹簧超过弹性极限产生永久变形。在实际装配过程中，要注意弹簧不能出现扭曲、错位的情况，要保证整个簧体完全落入安装槽内，沿圆周方向均匀排布，避免局部簧圈弹出槽位导致受力不均。

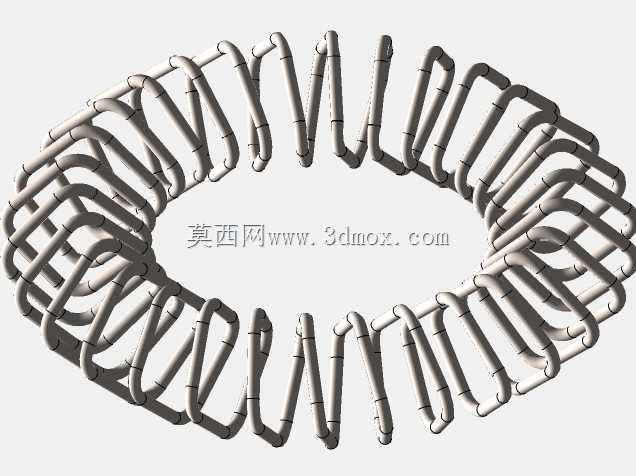

　　和传统的波形弹簧相比，这类环形螺旋弹簧的压缩行程更大，弹力线性度更好，在需要较大补偿量的场景下适应性更强，而且加工工艺更成熟，不需要专用的成型模具，通过常规的弹簧卷制设备配合环形弯曲工装就能生产，制造成本更低，适合批量应用在各类通用机械结构中。在进行三维建模的时候，需要先绘制环形的中心路径，再沿路径扫描螺旋簧丝的截面，同时要注意螺旋的旋向、圈数和实际加工工艺匹配，建模过程中要校验弯曲后的簧丝曲率，确认各个位置的变形量在材料允许的范围内，避免设计出的结构无法实际加工生产。另外还要考虑弹簧在自由状态和压缩工作状态下的尺寸变化，预留足够的安装空间，避免装配时弹簧和周边零件产生干涉，尤其是在空间紧凑的小型设备中，要反复核对弹簧压缩到最大工作行程时的外轮廓尺寸，确保不会和相邻的结构件发生摩擦碰撞，影响设备正常运行。
