可口可乐冷饮杯瓶盖造型三维建模设计

　　还是自动化灌装线的旋盖头夹持瓶盖完成旋合动作，都能提供足够的摩擦阻力，避免出现打滑、旋合不到位的问题，保障密封性能。瓶盖的内侧设计有标准的内螺纹结构，适配市面上主流的85mm口径冷饮杯杯口，螺纹的导程、牙型角都按照食品接触容器的通用标准设计，旋合行程控制在1.5圈即可达到完全密封的状态，既不会因为旋合圈数过多导致消费者开启费力，也不会因为旋合量不足出现运输过程中漏液的问题。设计思路上，首先是还原品牌视觉资产的准确性，可口可乐的斯宾塞字体logo、红色色值、瓶盖边缘的锯齿数量都严格按照品牌官方的视觉规范做参数化建模，避免出现logo变形、色值偏差的问题，毕竟这类品牌定制部件，视觉还原度是第一要求，一旦出现标识变形，本次建模的冷饮杯配套瓶盖造型，核心服务于快消饮品线下零售、品牌周边衍生、餐饮门店定制容器的场景需求，在实际商用场景中，这类带品牌标识的密封瓶盖，既要满足冷饮杯的密封防漏要求，适配一次性冷饮杯、可重复使用PC材质冷饮杯的杯口安装边界，也要承担品牌视觉传递的作用，让消费者在手持饮品时能够快速识别品牌属性，同时在商超陈列、外卖配送场景中，辨识度足够的瓶盖造型也能降低品牌被仿冒的风险，提升产品的终端视觉竞争力。从功能特性层面看，该瓶盖采用经典的可口可乐红底白字标识设计，边缘做了锯齿状的防滑齿结构，这个结构并非单纯的装饰设计，在实际使用中，锯齿结构能够增加手指与瓶盖接触面的摩擦力，不管是消费者手动拧开瓶盖，

　　不仅无法起到品牌传递的作用，还会涉及品牌合规风险。其次是结构的实用性考量，瓶盖的顶部做了0.3mm的微弧凸起，这个结构一方面是提升瓶盖的结构强度，在堆叠运输时，上方容器的压力能够通过弧面均匀分散到瓶盖的侧壁，避免平盖结构容易出现的凹陷变形问题；另一方面，微弧结构也能让冷凝水顺着弧面流到杯身，不会在瓶盖顶部积留水渍，提升消费者的手持体验。在安装边界的尺寸控制上，瓶盖的外径设计为89mm，边缘锯齿的突出量控制在2mm，总高度为12mm，这个尺寸既能够完全覆盖85mm口径的杯口，也不会因为外径过大导致和外卖餐盒的杯位卡槽出现干涉，适配绝大多数外卖配送箱、杯架的安装尺寸。瓶盖的壁厚控制在1.2mm，采用食品级PP材质注塑成型的话，

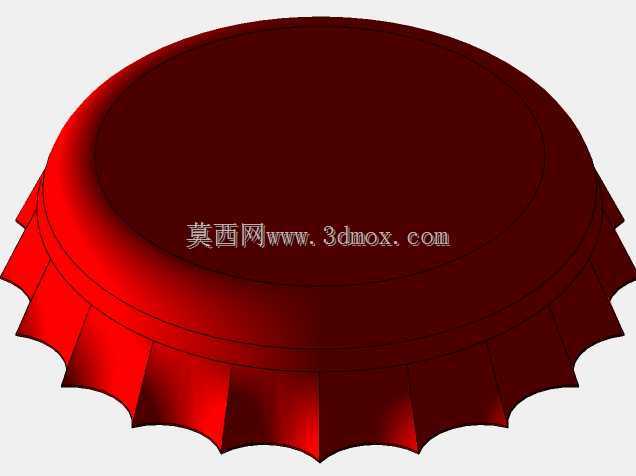

　　这个壁厚能够保证足够的结构强度，跌落测试中从1.2米高度自由落体到水泥地面不会出现开裂，同时也不会因为壁厚过大导致材料成本过高，适配快消品大规模量产的成本控制要求。建模过程中，首先通过草图绘制瓶盖的主体回转轮廓，利用回转命令生成瓶盖的基础基体，之后单独绘制边缘锯齿的单个齿形轮廓，通过圆周阵列完成整圈锯齿的生成，这里需要注意锯齿的拔模角度，按照注塑工艺的要求，锯齿外侧做1.5度的拔模斜度，方便注塑完成后脱模，避免出现粘模的问题。logo部分采用包覆命令将矢量格式的品牌标识蚀刻到瓶盖的顶面上，标识的凹陷深度控制在0.2mm，这个深度既能够保证印刷或者填色时颜料能够充分填充，不会因为深度过浅导致标识容易磨损脱落，

　　也不会因为凹陷过深导致注塑时出现缩痕，影响瓶盖顶面的平整度。密封结构上，瓶盖内侧设计有一圈环形的密封筋，密封筋的直径比杯口内径小0.5mm，当瓶盖旋合到位时，密封筋会紧紧贴合在杯口的内壁上，形成第一道密封，同时瓶盖的内顶面设计有一圈硅胶密封圈的安装槽，可根据使用场景选择是否加装硅胶密封圈，针对需要长时间配送、摇晃幅度大的外卖场景，加装硅胶密封圈后可以做到零漏液，针对堂食场景，不加装密封圈也能满足基本的防泼洒要求，兼顾不同场景的使用需求。在细节处理上，瓶盖的所有棱角都做了R0.2mm的圆角过渡，避免尖锐的边角划伤消费者的手部，也能减少注塑过程中应力集中的问题，提升产品的使用寿命。锯齿的齿顶也做了小圆角处理，不会出现割手的问题，同时在旋盖时的触感也更加柔和。整个建模过程完全遵循可制造性的设计原则，所有特征都考虑了注塑工艺的脱模要求、壁厚均匀性要求，没有出现倒扣、壁厚突变等不利于量产的结构，模型完成后可以直接导出为STEP格式导入模流分析软件做注塑仿真，也可以直接用于3D打印打样验证结构尺寸，缩短产品从设计到量产的周期。
