单排直插式连接器插脚ZL201结构设计

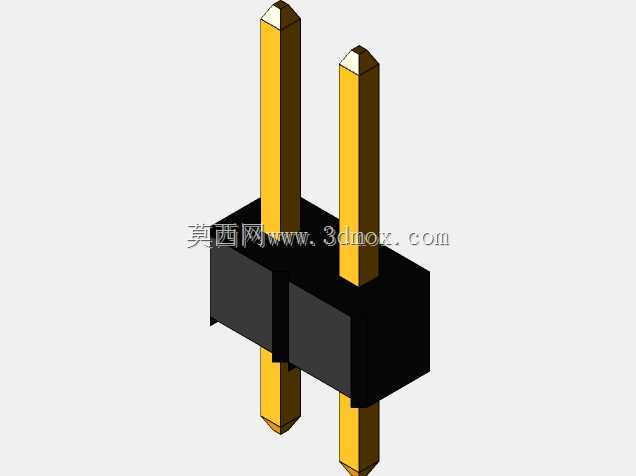

　　在消费电子、工业控制板卡的板间连接场景里，直插式排针插脚是最常见的板级互联载体，这款ZL201系列插脚针对通孔回流焊与波峰焊工艺做了适配设计，核心解决小间距板卡连接时的引脚共面度、插拔力一致性问题。日常做板卡结构设计时，很多工程师容易忽略插脚的安装边界，这款插脚的塑封基座采用方形截面设计，宽度控制在2.54mm，基座高度8.89mm，插脚伸出基座上下两端的长度做了差异化处理，焊接端长度适配1.6mm标准厚度PCB的通孔插装需求，插合端长度匹配常规排母的接触深度，不会出现插合不到位或者顶到板面对方元器件的问题。

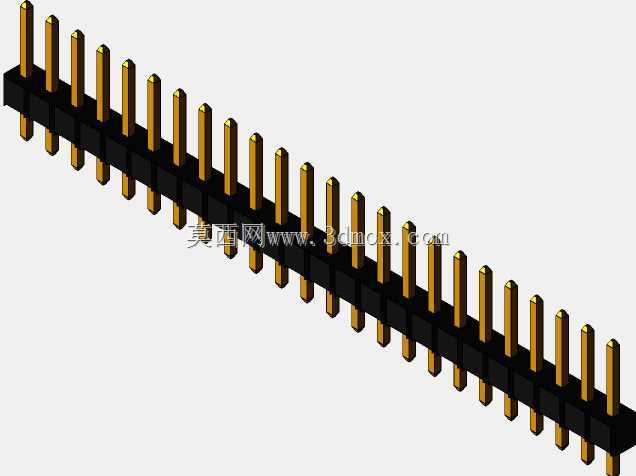

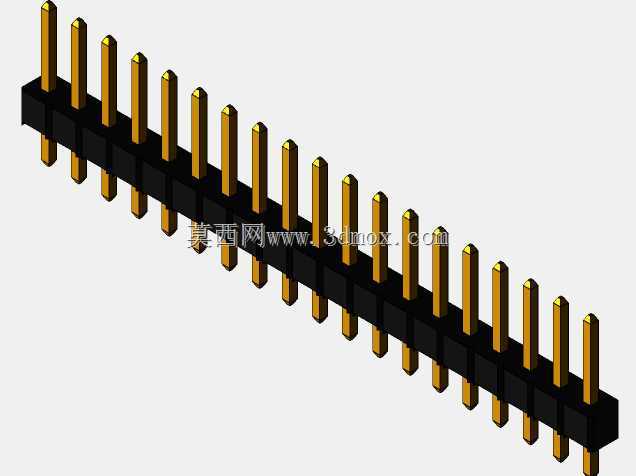

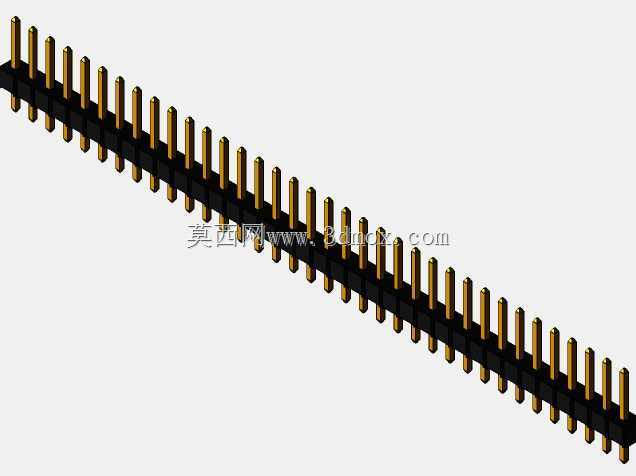

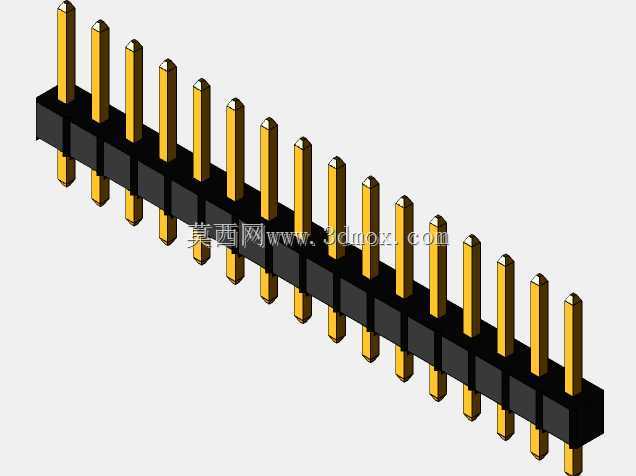

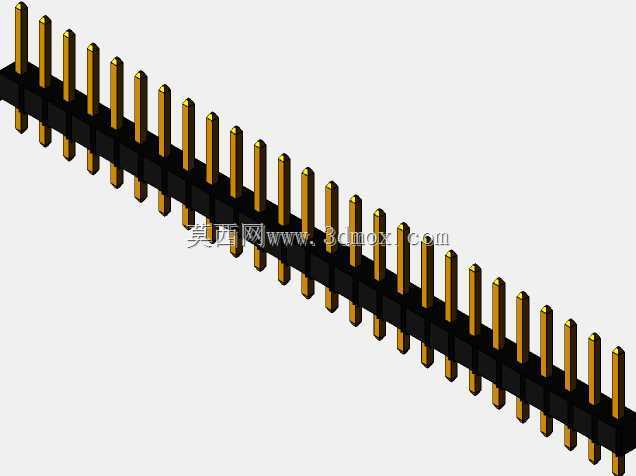

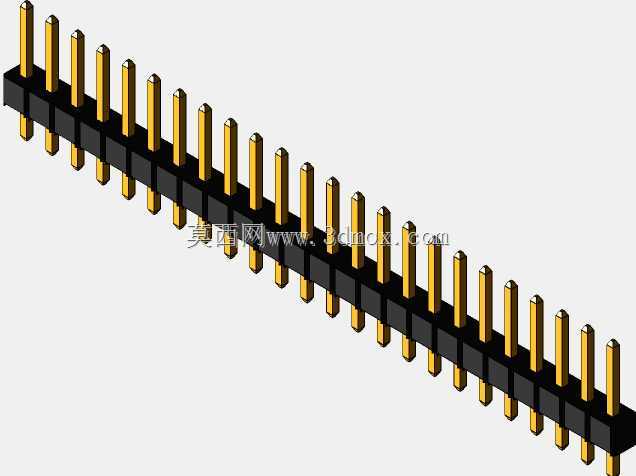

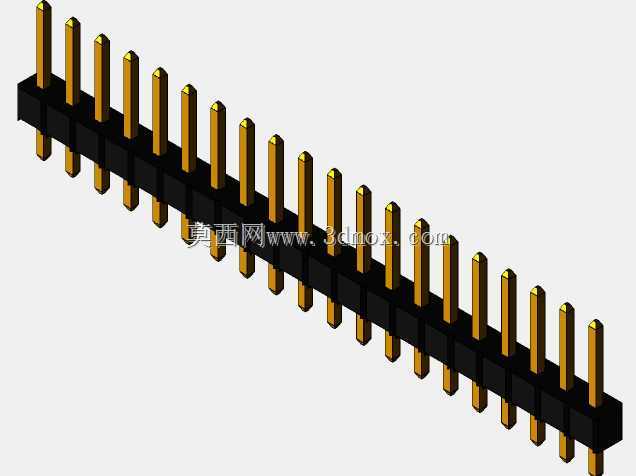

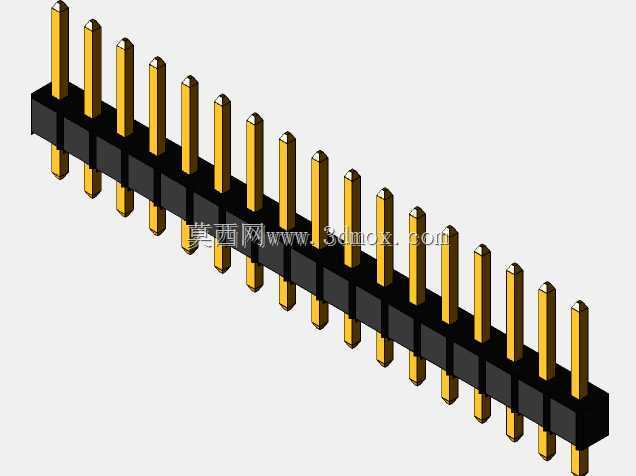

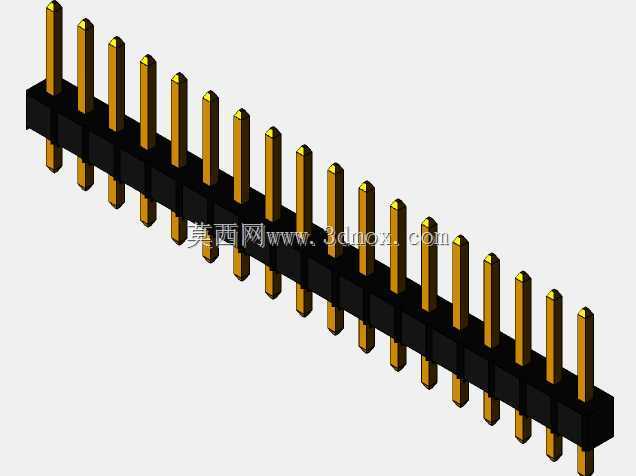

　　从设计思路上看，这款插脚没有采用异形引脚结构，全部采用规则矩形截面插针，一方面是降低冲压加工的模具复杂度，另一方面矩形引脚在和排母的簧片接触时，接触面积比圆形引脚更大，载流能力更稳定，2.54mm的标准节距完全兼容行业通用的排针排母安装孔位，不需要在PCB设计时单独调整孔位坐标，从1Pin到40Pin的全系列覆盖，能满足从简单信号转接板到多通道IO接口板的不同引脚数量需求。

　　实际选型时需要注意，这款插脚的塑封基座采用耐高温热塑性材料，能过260摄氏度的回流焊高温不会出现基座变形、引脚移位的问题，插针表面做了镀锡处理，既保证焊接时的润湿性，也能避免长期使用后引脚氧化导致的接触电阻升高。很多新手工程师在做板框布局时，容易把插脚的安装位置太靠近板边，这款插脚的塑封基座侧面没有突出的卡扣或者定位柱，安装时的最小边距只需要留0.5mm即可，不会和PCB安装导轨、机箱侧壁产生干涉。

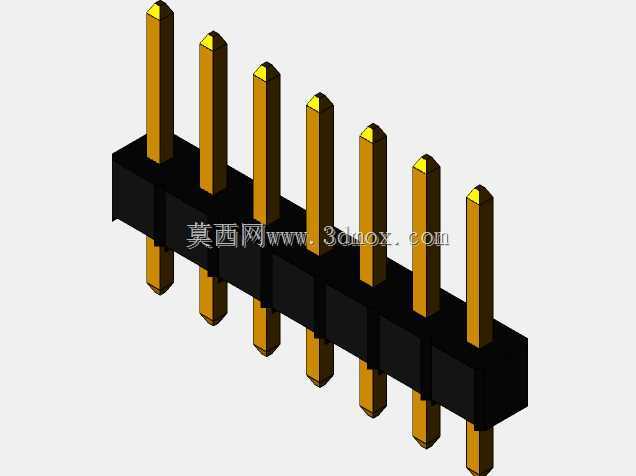

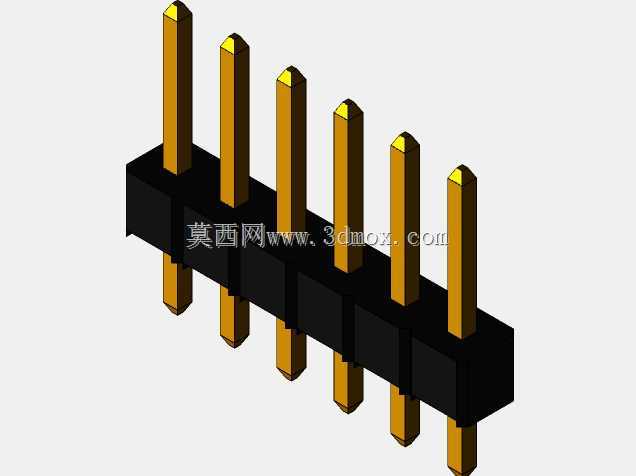

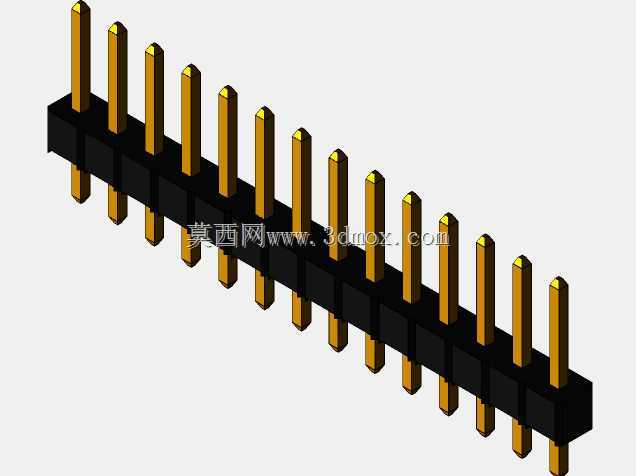

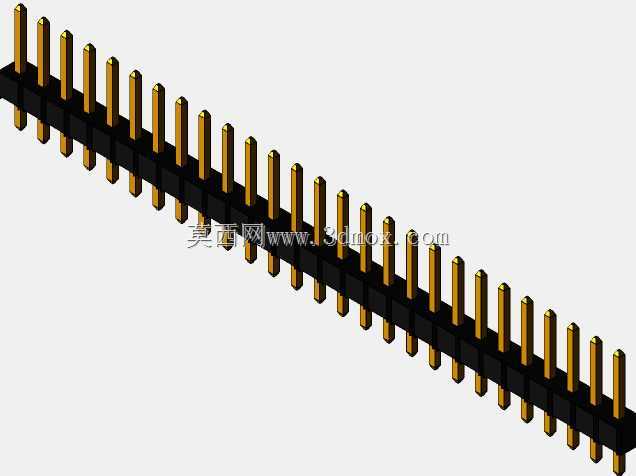

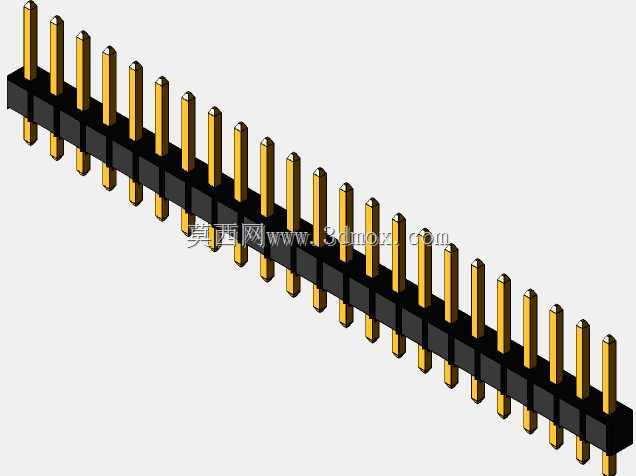

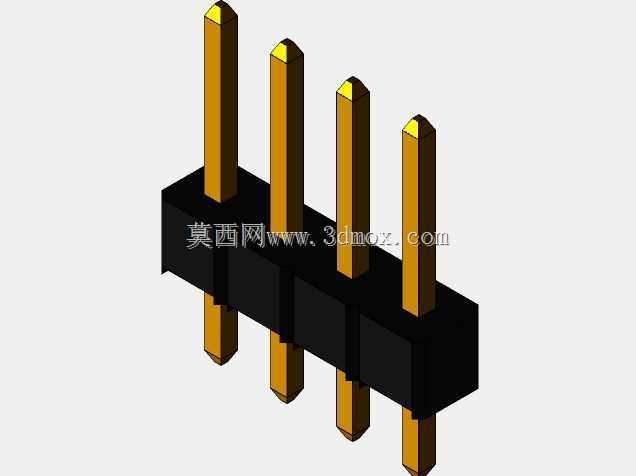

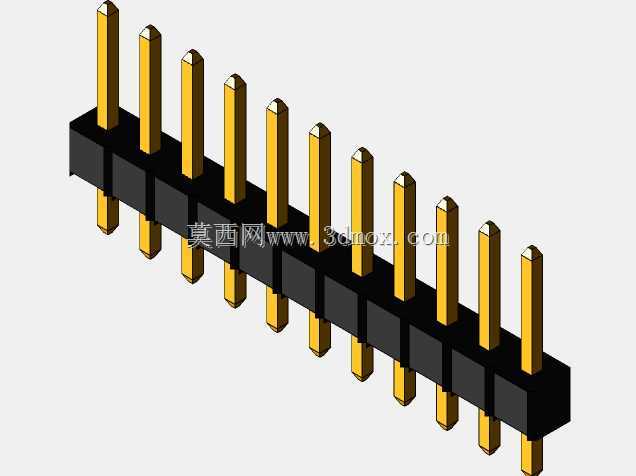

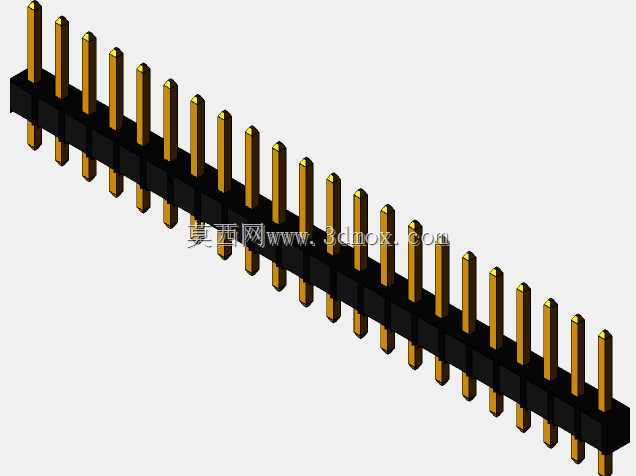

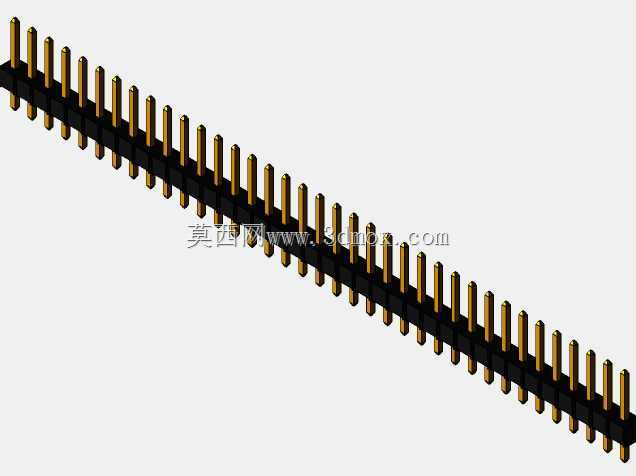

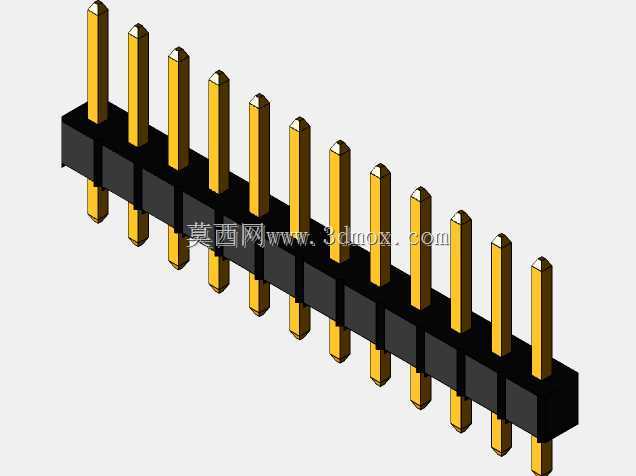

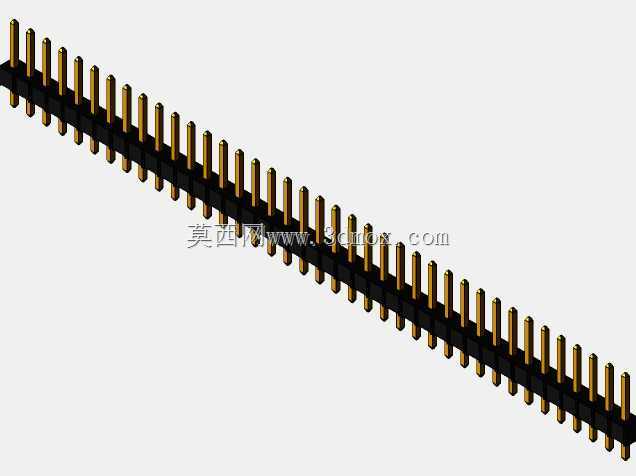

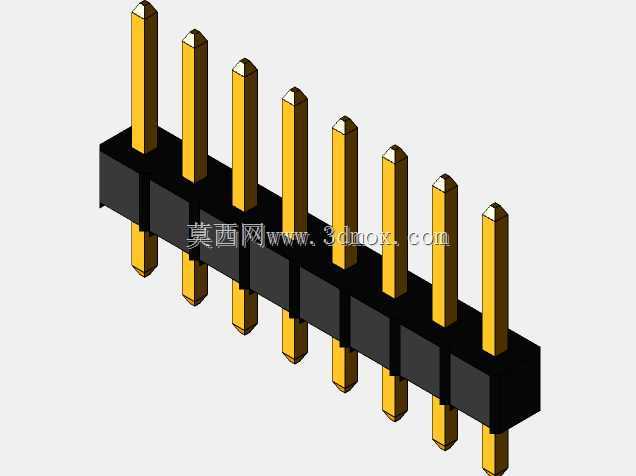

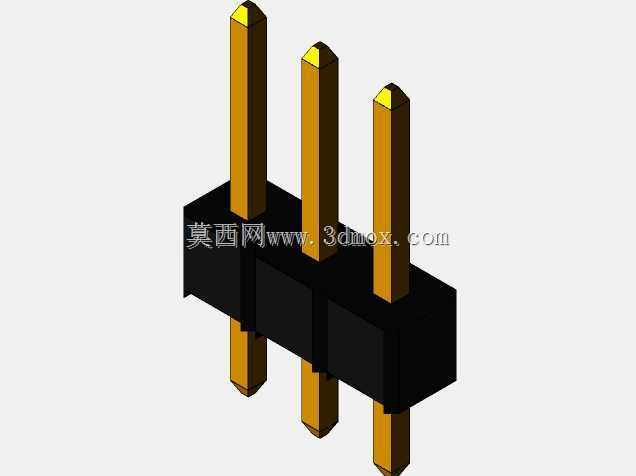

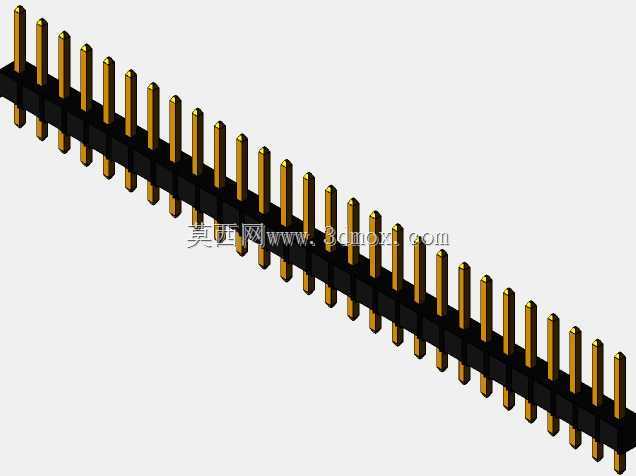

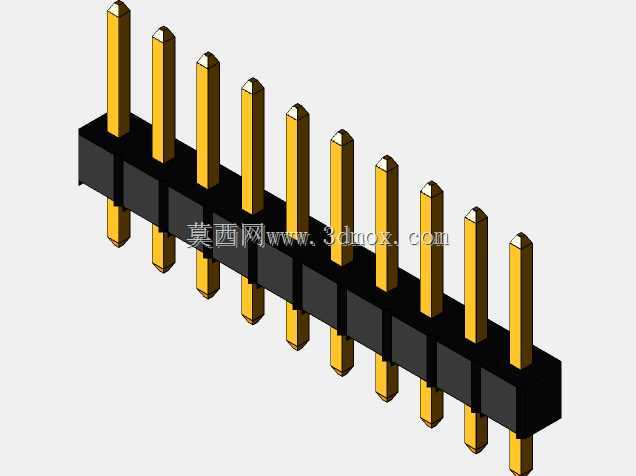

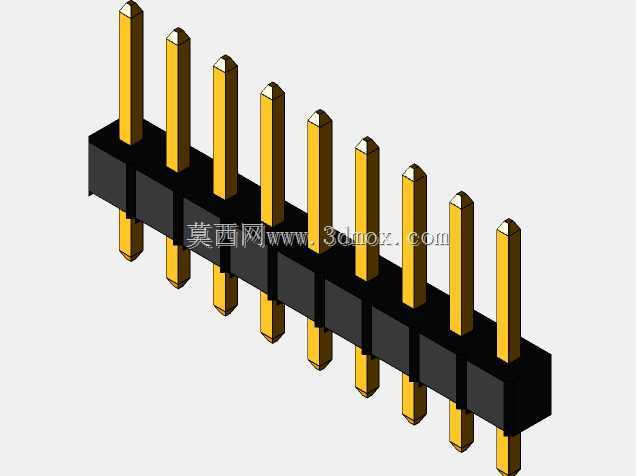

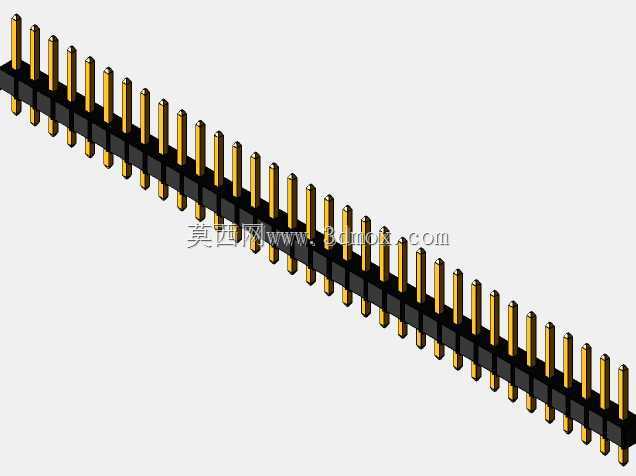

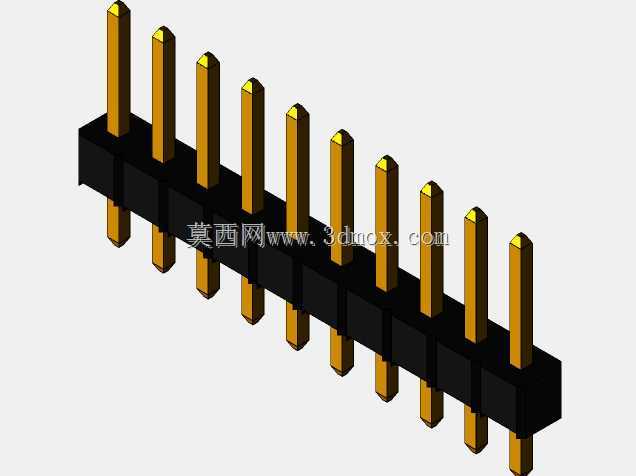

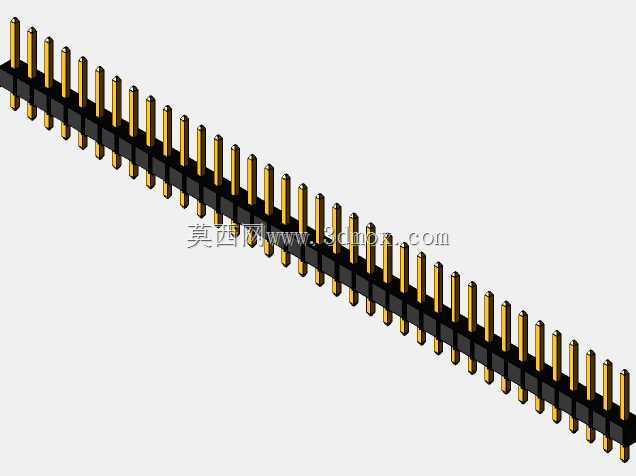

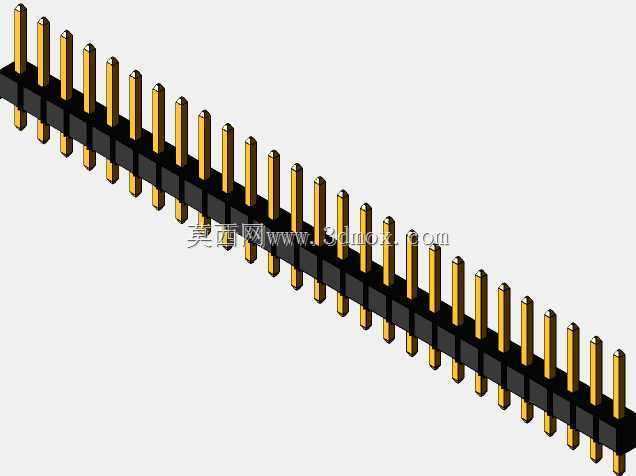

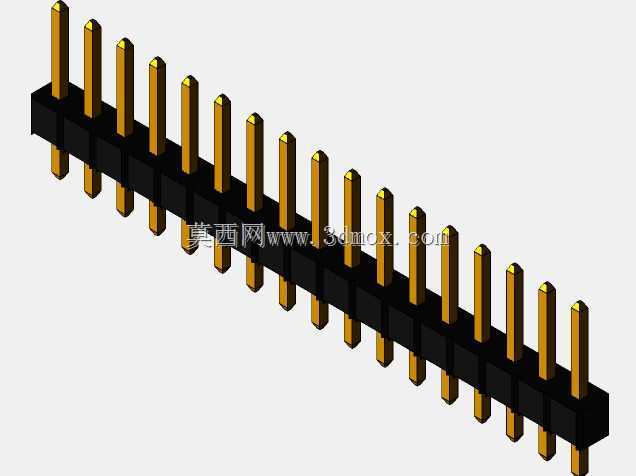

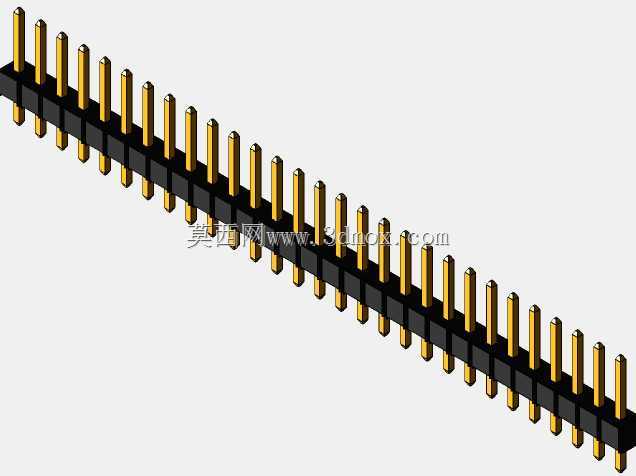

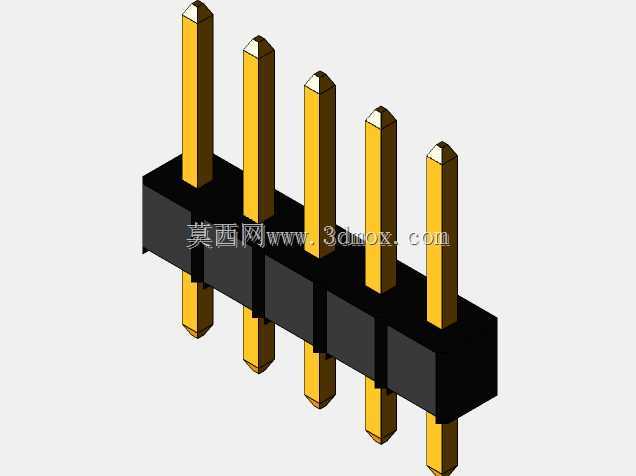

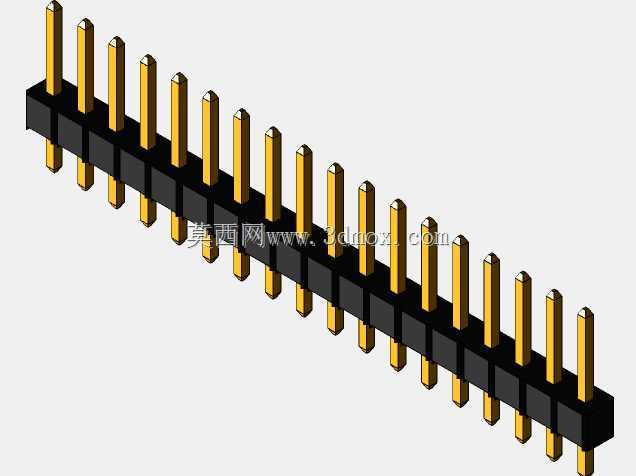

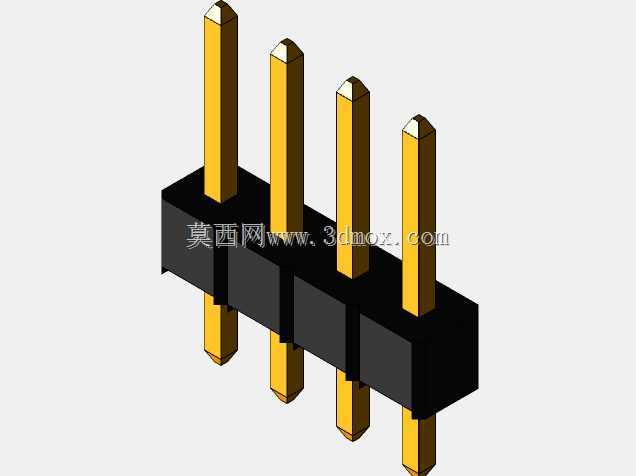

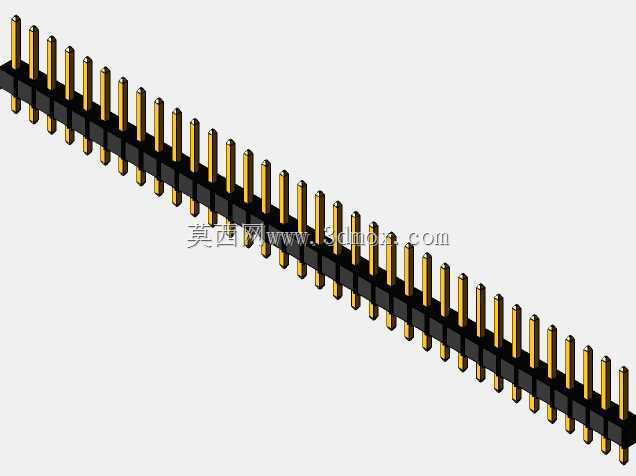

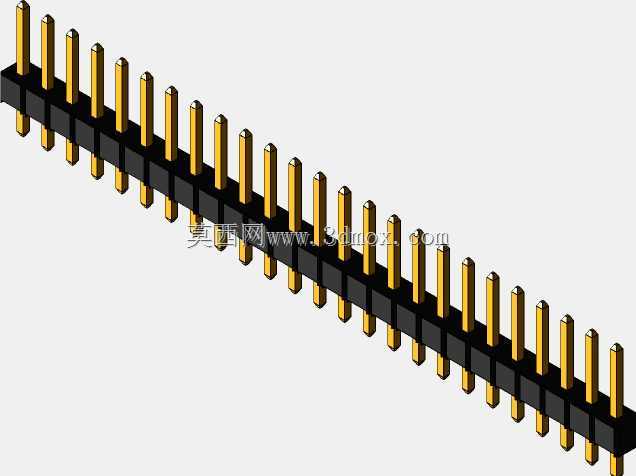

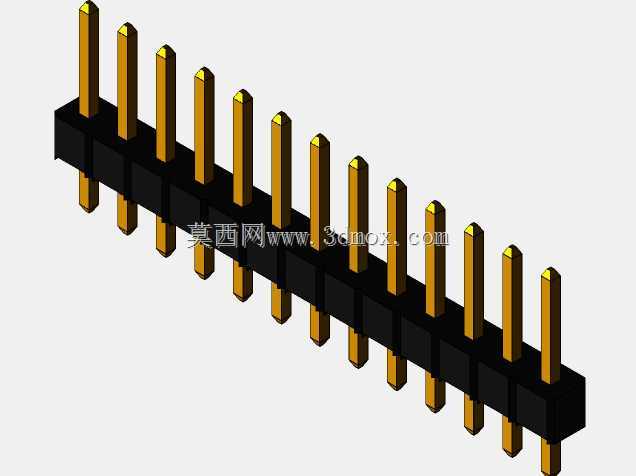

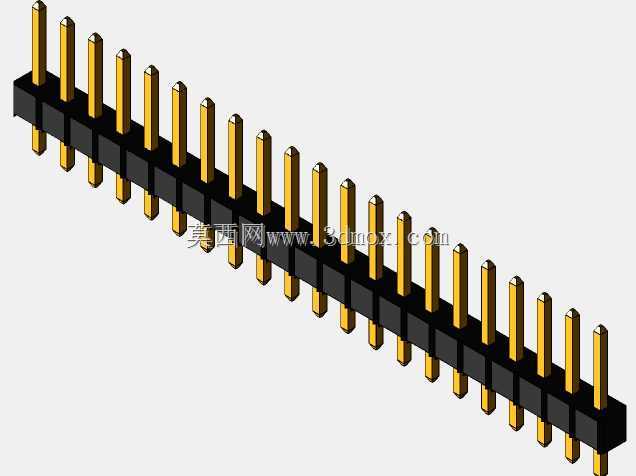

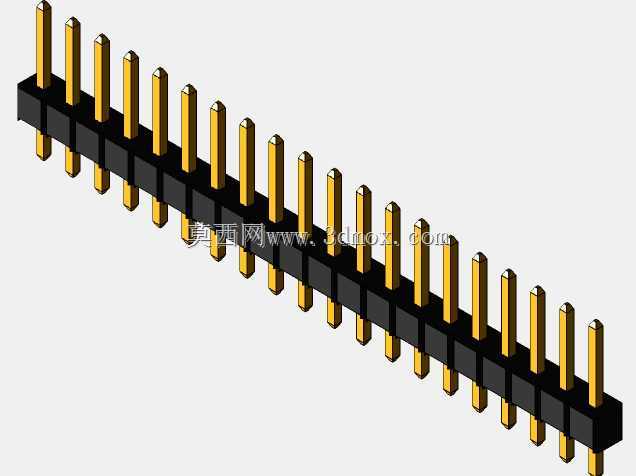

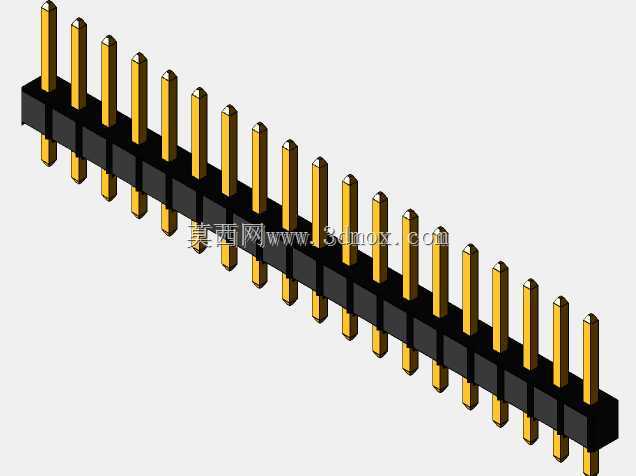

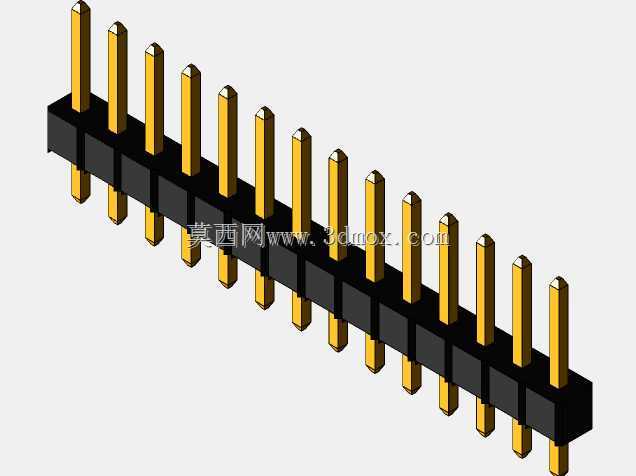

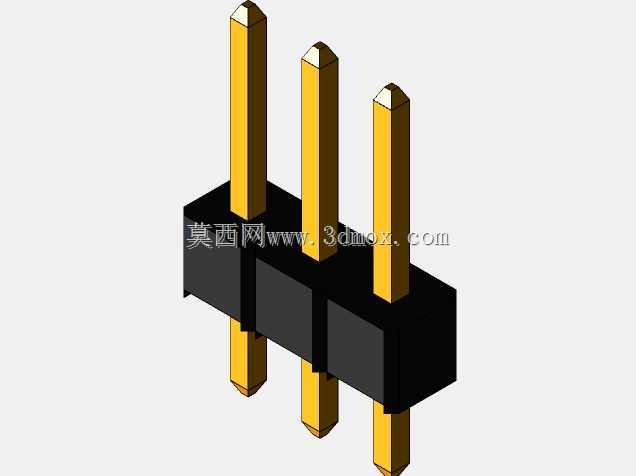

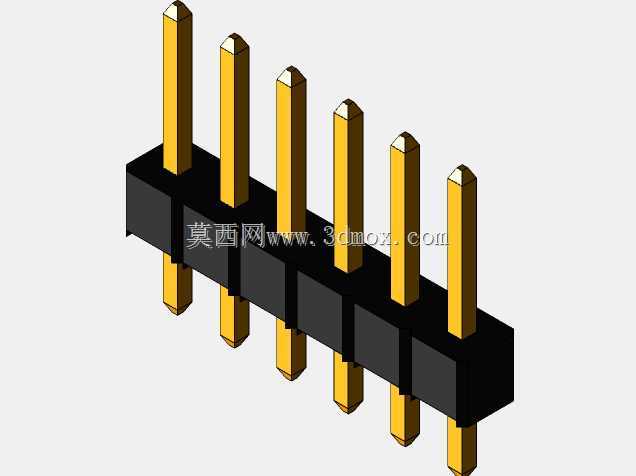

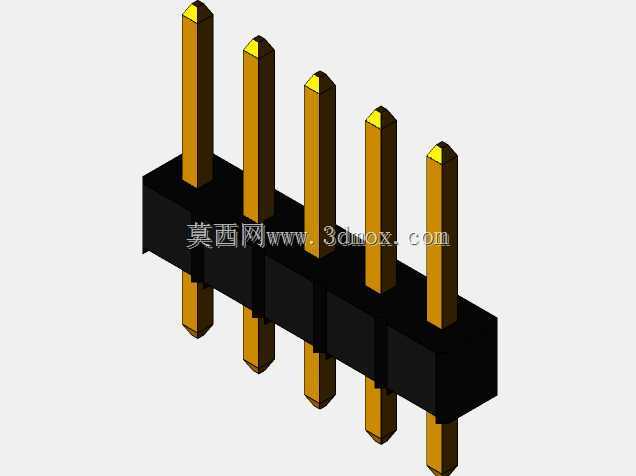

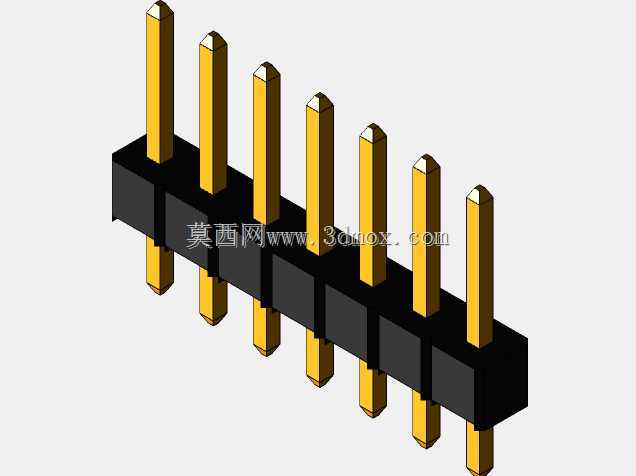

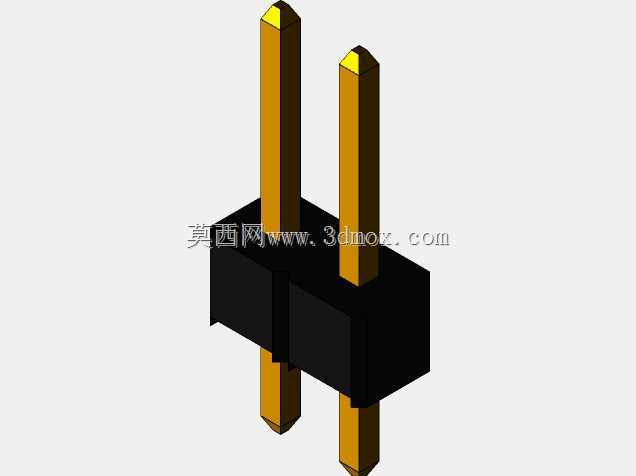

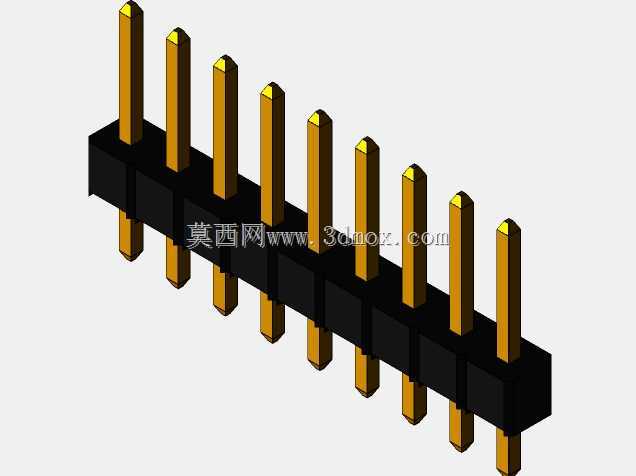

　　在三维建模时，这款插脚的模型严格按照实际加工公差做了尺寸还原，插针的位置度公差控制在0.08mm以内，塑封基座的棱角做了0.1mm的倒角处理，和实际量产零件的外观一致，不会出现模型棱角过于尖锐和实际零件不符的问题。做整机结构装配时，把这个模型导入装配体后，可以直接检查插脚和周边电容、电阻、接插件的间隙，尤其是插合端和上方对接排线、排母的空间距离，避免出现装配时插脚顶到其他元器件的问题。

　　从实际使用场景看，这款插脚除了常规的PCB板间直连，还可以用在治具的信号转接模块上，因为引脚的直线度控制较好，长期插拔后不会出现引脚弯曲变形的问题，塑封基座和插针之间的结合力做了强化处理，插拔力控制在单Pin0.8N-1.2N之间，既不会出现插合过紧导致拔插时把插针从基座里带出来，也不会因为插合过松导致运输或者振动工况下出现接触不良的问题。

　　做PCB封装设计时，可以直接参考这个三维模型的尺寸来做封装的丝印和焊盘，焊盘尺寸采用标准的圆形通孔焊盘，孔径0.8mm，焊盘外径1.5mm，完全匹配插针的截面尺寸，不会出现焊盘太小导致焊接时透锡不良，或者焊盘太大导致相邻焊盘连锡的问题。另外这款插脚的插针顶端做了小角度的倒角处理，插合时能自动导正，就算对接排母的位置有少量偏移，也能顺利插合，不会出现插针顶弯的情况，这一点在自动化装配的产线上尤其重要，能大幅降低产线装配时的不良率。
