立式水冷散热冷却设备三维设计

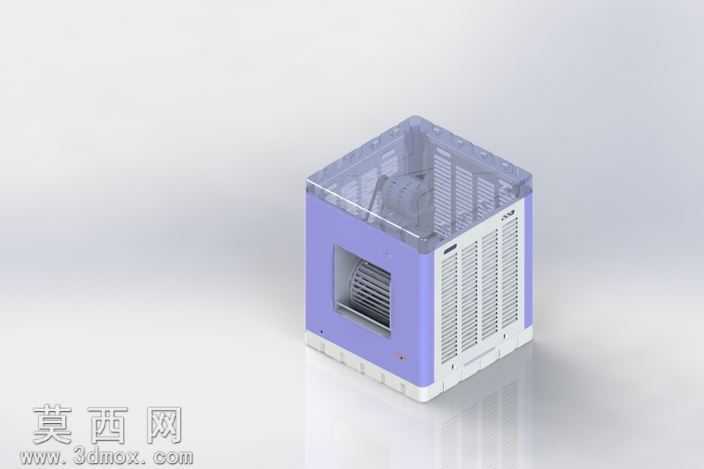

本模型为立式水冷冷却器的三维数字化设计成果，建模过程中采用参数化特征建模思路，先通过基准面定位确定设备整体长宽高比例，以立方体主体结构为基础框架，拆分出顶部透明端盖、中部散热壳体、底部基座三大核心模块逐一构建。顶部透明端盖部分采用半透明材质模拟工程塑料或钢化玻璃质感，建模时绘制内部格栅状通风结构的草图，通过拉伸切除生成均匀排布的通风栅格，边缘做圆角过渡处理避免尖锐棱角，还原真实设备的防护与通风双重功能。中部壳体分为紫蓝色侧面板与白色通风面板两个区域，侧面板处开设方形通风窗口，内部通过阵列命令生成多组平行的散热翅片结构，翅片间距经过参数化调整保证散热气流的流通效率，白色通风面板区域绘制竖向长条状通风孔草图，采用线性阵列完成整面通风孔的排布，同时在壳体边角处添加小型安装卡扣、标识凹槽等细节特征，提升模型的真实度。底部基座采用浅灰白色硬质塑料材质，建模时在底部边缘添加多个均匀分布的定位凸点与防滑垫结构，还原设备安装放置的实际结构。渲染阶段采用工作室均匀布光方案，主光源从斜上方45度角投射，搭配辅助补光消除模型暗部死黑区域，开启环境反射效果让透明端盖呈现真实的折射与反光质感，不同材质的粗糙度参数经过反复调试：金属散热部件设置较低粗糙度呈现哑光金属质感，塑料壳体设置适中粗糙度模拟工程塑料的磨砂触感，透明端盖设置高透明度与低粗糙度还原通透质感。整体设计严格遵循水冷冷却设备的实际功能逻辑，所有结构特征均服务于散热通风、介质流通的核心功能，模型各部件间的装配关系清晰，可直接用于装配干涉检查、工程图导出以及产品展示演示，完整还原了立式水冷冷却器的外观形态与内部核心结构特征。
