卧式管壳式二级冷凝器三维结构设计

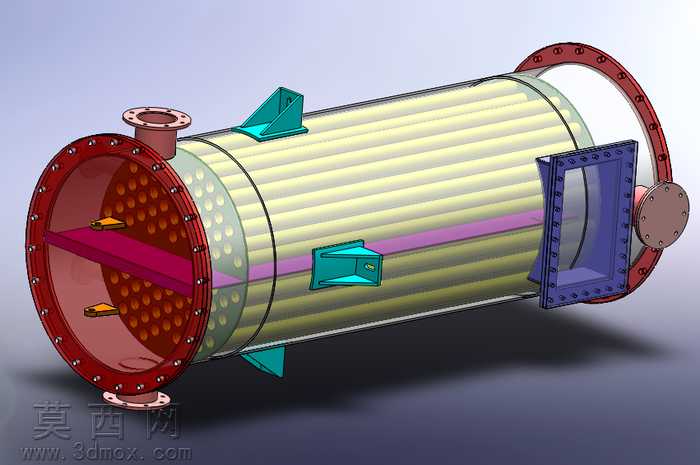

本作品为卧式管壳式二级冷凝器的三维参数化设计成果，采用SolidWorks完成全参数化建模与装配校验，建模过程严格遵循压力容器设计规范与换热设备工艺要求，对设备各组成部件进行1:1等比例还原。建模阶段首先完成核心承压筒体的构建，采用拉伸、抽壳特征生成圆柱形筒体主体，对筒壁的管孔阵列采用线性阵列结合圆周阵列的组合方式，保证每根换热管的安装孔位同轴度与位置精度，避免后续装配出现干涉问题。两端管板与法兰结构采用旋转凸台配合阵列螺栓孔的方式建模，对法兰密封面的水线结构通过扫描切除特征实现，还原真实密封结构细节。换热管束部分采用薄壁拉伸特征生成单根换热管后，通过全局阵列完成数百根换热管的批量排布，同时对管束内部的折流板采用钣金特征建模，还原折流板的切口与管孔结构，清晰展示壳程介质的折流走向。设备外部的鞍式支座采用焊接结构建模，通过拉伸、筋板特征还原支座的承重结构与安装孔位，对筒体上的进出料管口、人孔结构分别采用旋转、法兰装配的方式完成，人孔的压盖、螺栓连接结构做了完整还原，可清晰展示人孔的密封与紧固结构。渲染阶段对不同部件赋予差异化材质：筒体与管束采用半透明磨砂玻璃材质，可直观观察内部管束排布与折流板结构；法兰、管板、支座采用碳钢哑光金属材质，还原钢制压力容器的金属质感；密封垫片采用红色橡胶材质，螺栓紧固件采用镀锌亮面金属材质，不同材质的区分让设备结构层次清晰。装配过程采用自下而上的装配逻辑，添加同轴、重合、距离等完整配合约束，完成全局干涉检查，确保所有部件无装配干涉，可直接用于工程出图、工艺模拟与教学演示。设计过程中充分考虑二级冷凝器的工艺需求，通过半透明外壳的展示方式，清晰呈现管程与壳程的介质流向，直观展示二级冷凝过程的换热路径，为换热设备的结构优化、教学演示提供精准的三维数字模型支撑。
