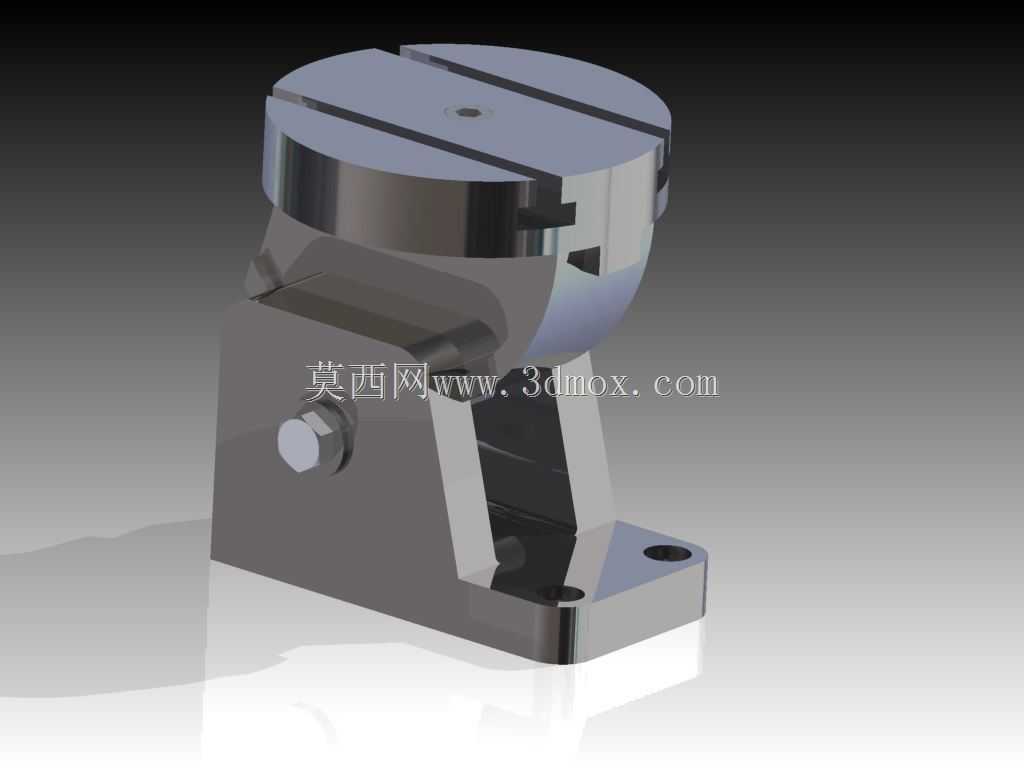

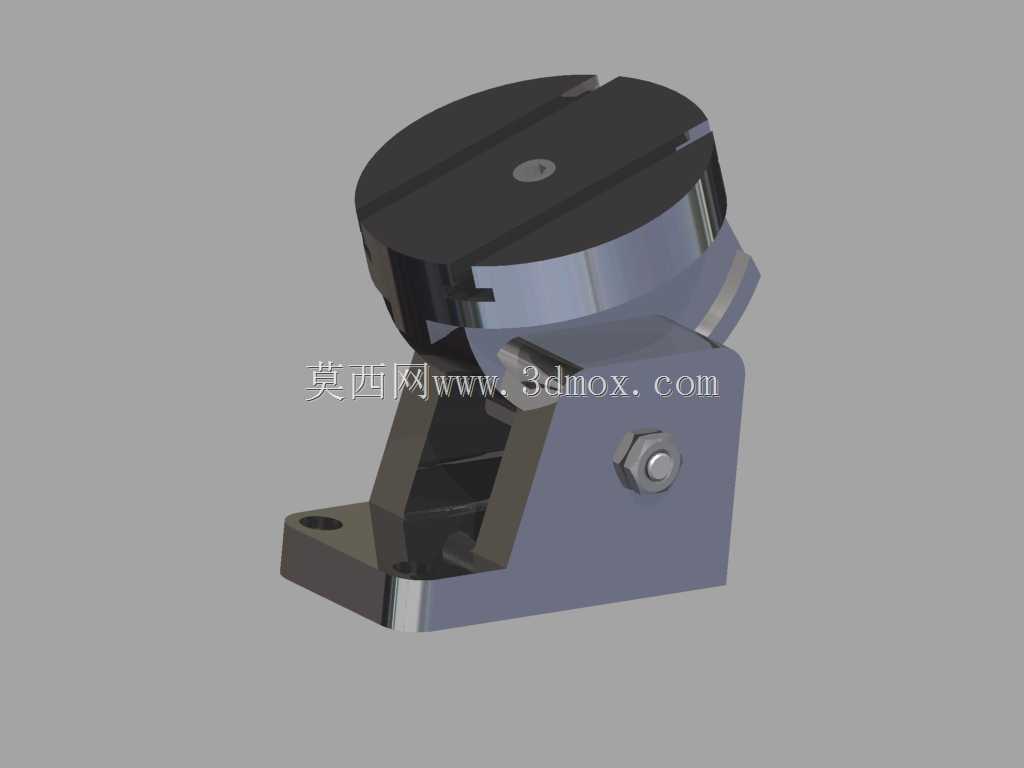

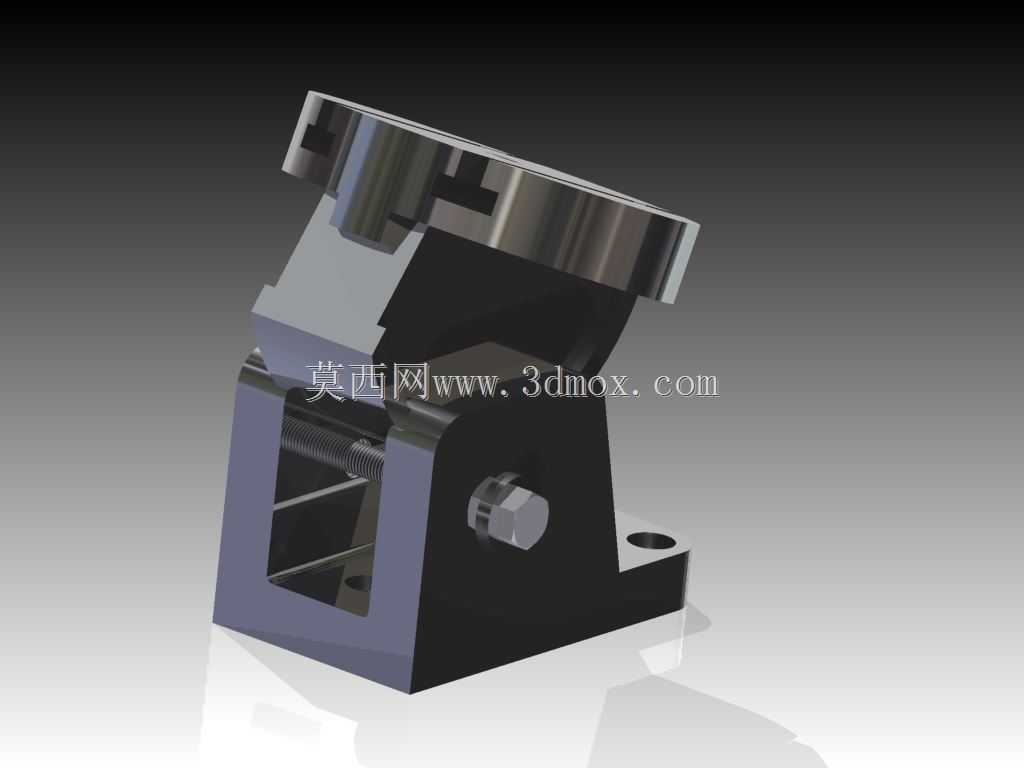

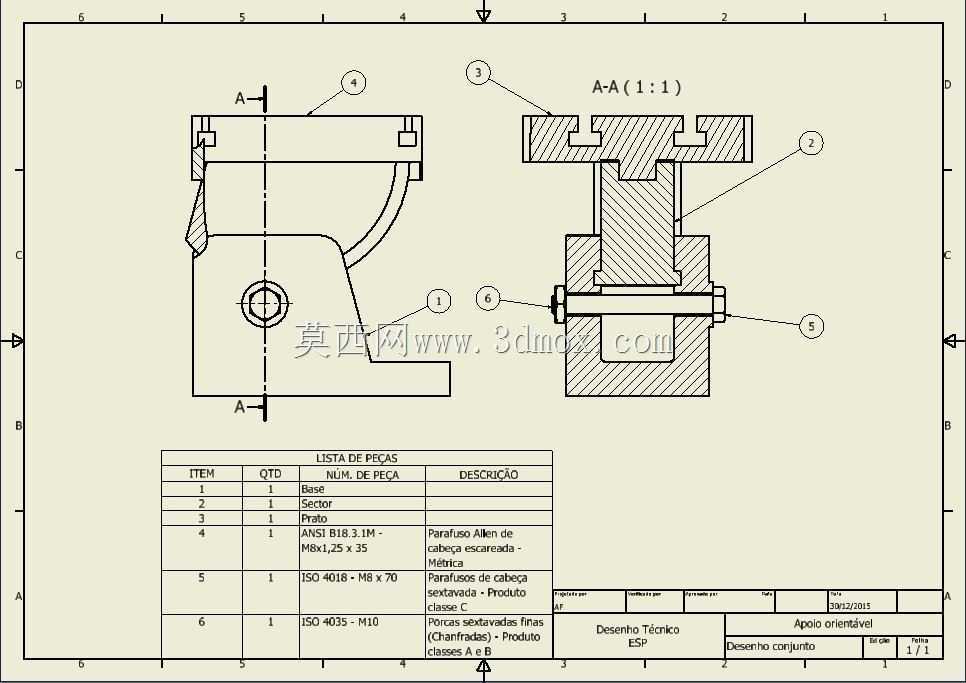

可调角度可旋转支撑定位支架结构

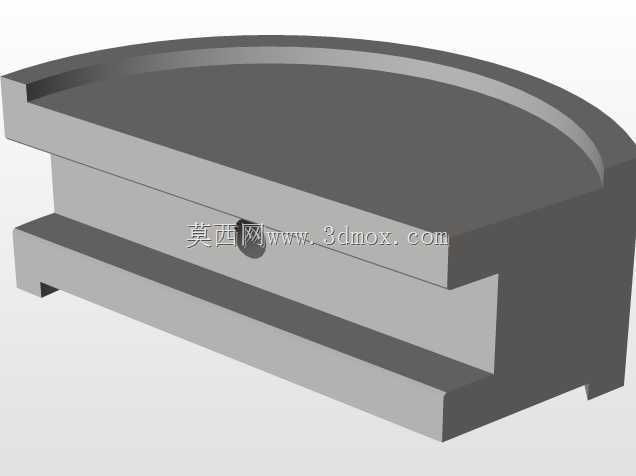

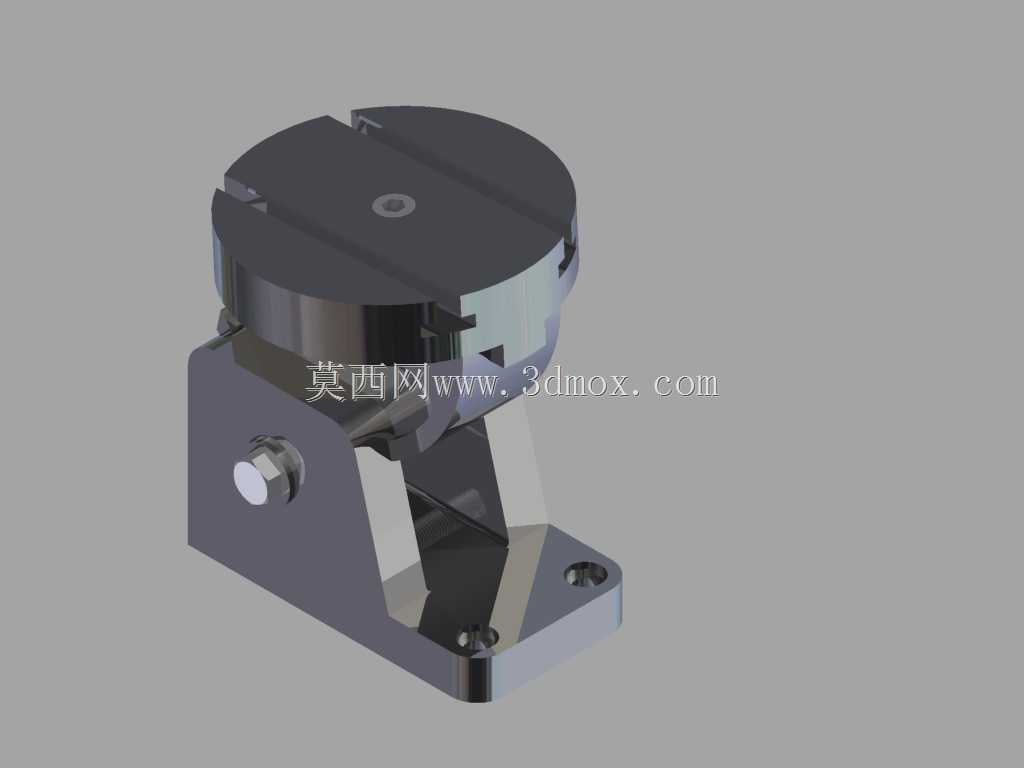

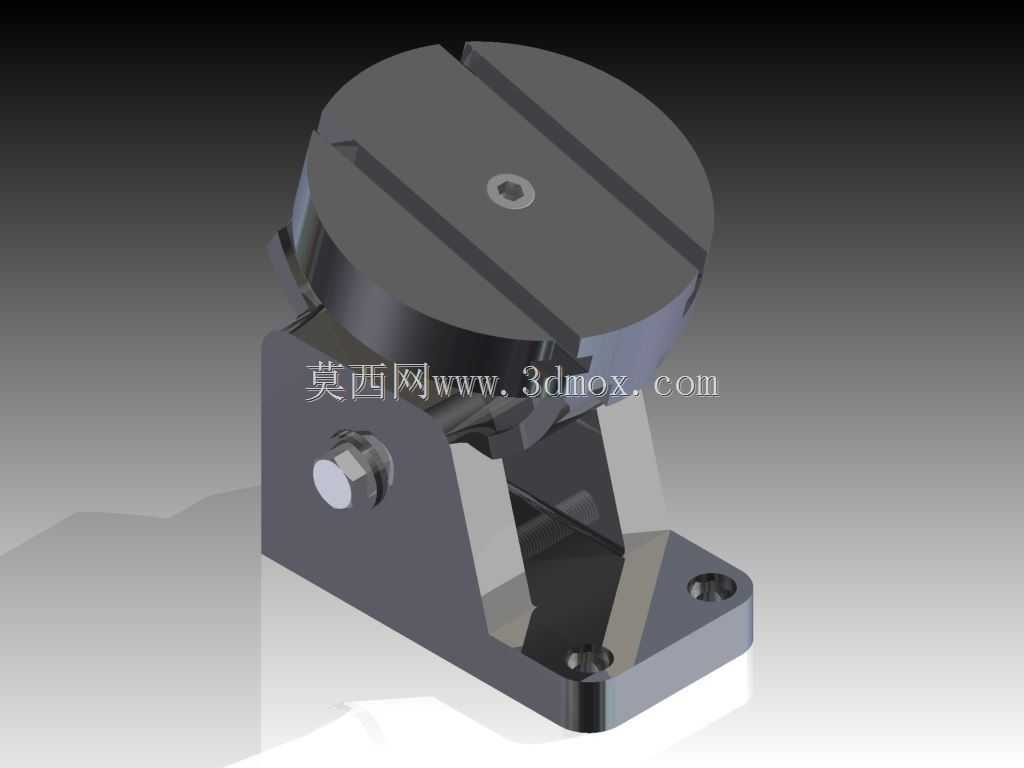

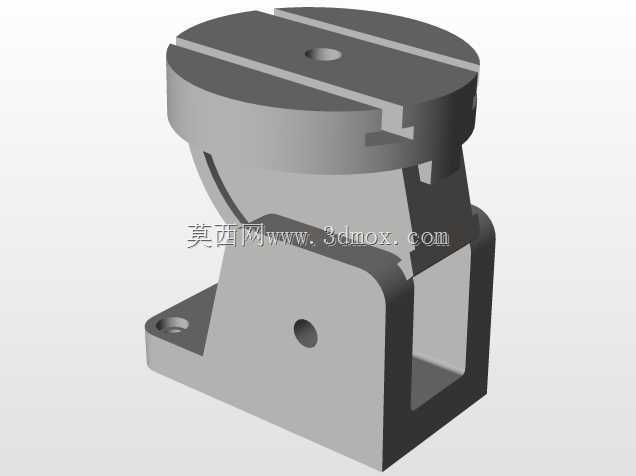

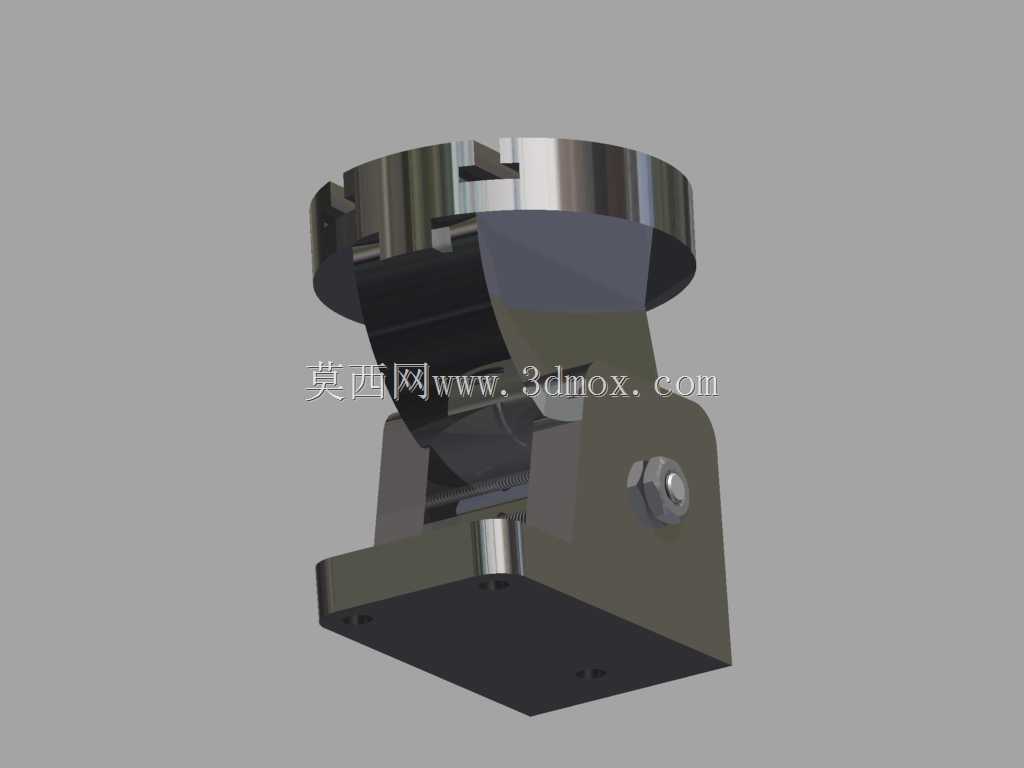

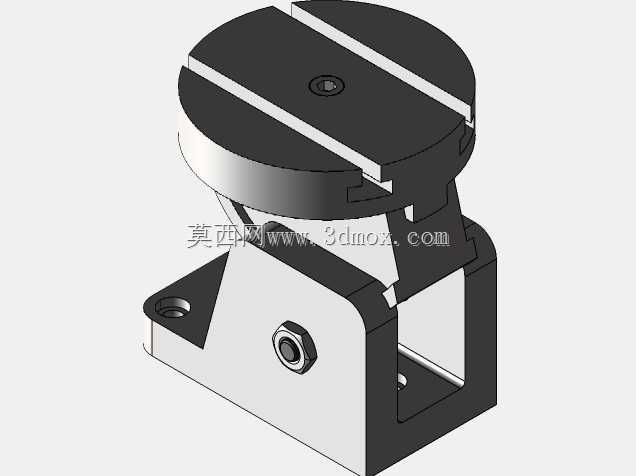

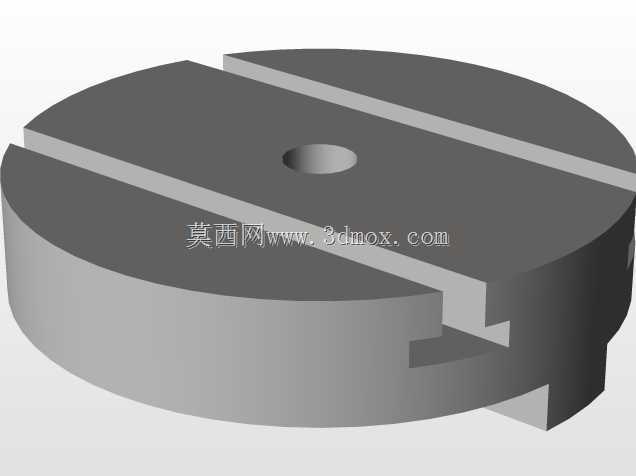

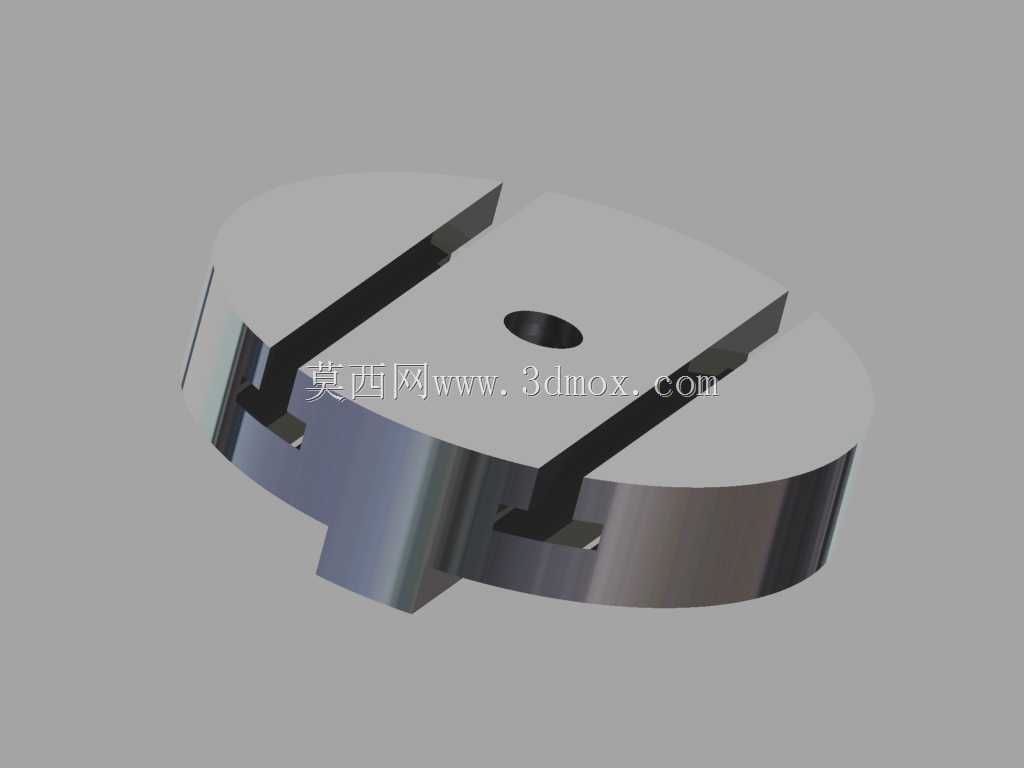

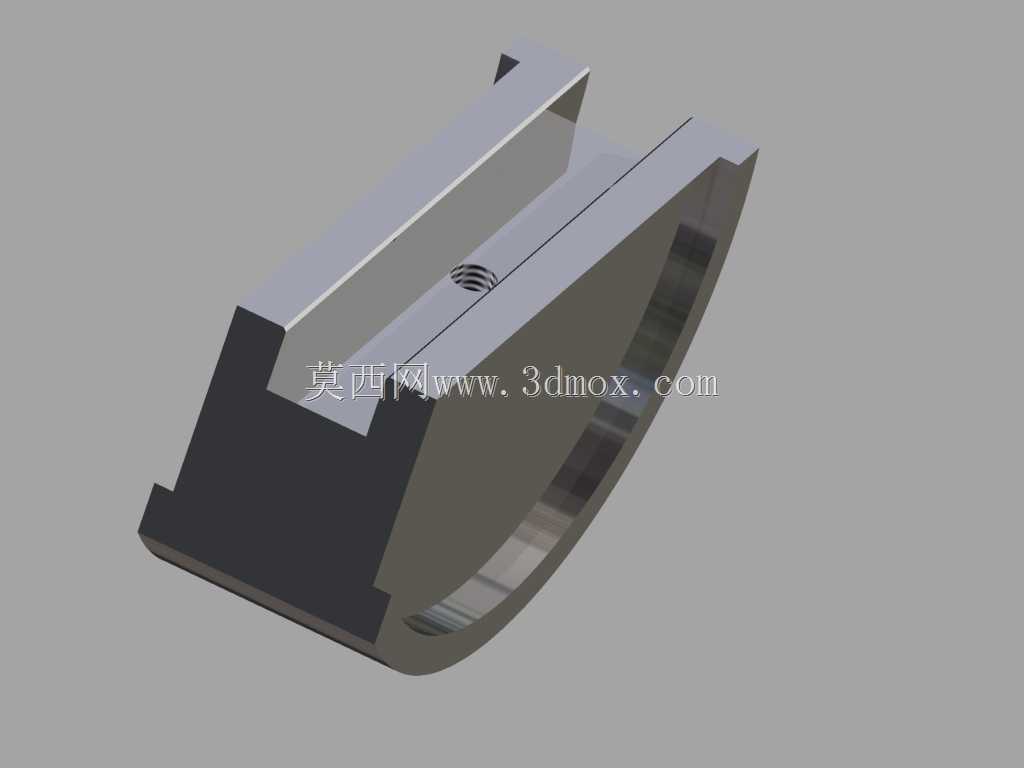

　　这类可调角度的旋转支撑构件，多应用在需要频繁调整作业朝向的工装工位、检测台架、小型工装夹具的安装基座场景中，也可作为轻型自动化设备上的执行元件安装座，用来调整传感器、小型作业头的朝向角度，替代固定角度的安装座，减少多规格固定支座的备货种类，适配不同工位的角度调整需求。从结构功能来看，该构件的弧形导向段是实现角度旋转的核心结构，弧形导轨面的弧度决定了整体可调整的角度范围，使用时配合锁紧件，可在弧度范围内任意位置锁止，保持调整后的角度稳定，不会在受载后出现角度偏移。上部的开槽安装位是用来固定外接功能部件的接口，槽内的螺纹孔可直接通过螺栓连接待安装的构件，开槽结构允许安装件在槽内有小范围的位置调整余量，补偿安装时的位置误差，

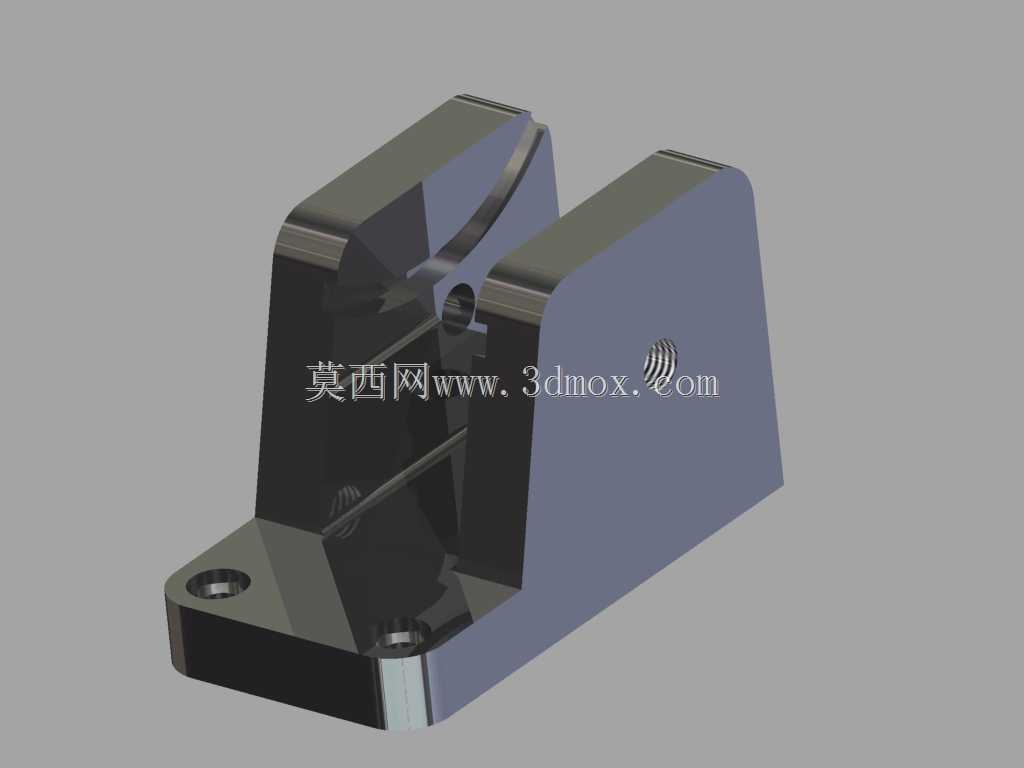

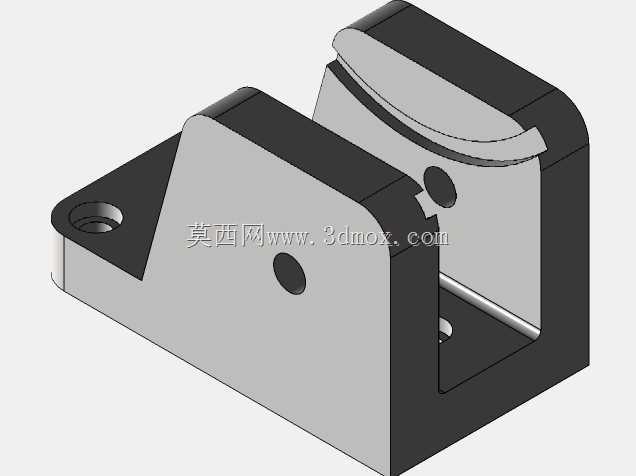

　　降低外接部件的安装精度要求。下部的基座段是整个支架的承载基础，平直的安装底面可贴合在设备台面、型材框架的安装面上，通过底部的安装孔完成固定，保证整个支架在受载时的稳定性，不会出现倾覆或晃动。设计这类构件时，首先要根据实际使用场景的负载要求确定基体的材质，常规轻载工位可选用铝合金材质做阳极氧化处理，兼顾重量与防锈需求，重载场景则需要选用45号钢做调质处理，保证结构强度。弧形导向面的加工精度直接影响角度调整的顺滑度与锁止后的稳定性，加工时需要保证弧形面的轮廓度公差，避免调整时出现卡滞或间隙过大的问题，与弧形面配合的锁紧滑块需要和弧面做配研处理，保证锁止时接触面均匀受力，不会出现局部应力集中导致的构件变形。

　　上部安装槽的宽度与深度需要匹配常用的安装件尺寸，槽内螺纹孔的位置要避开应力集中区域，避免螺栓锁紧时造成槽体开裂。从安装边界来看，这类支架的整体外轮廓需要适配常见的工业铝型材安装间距，底部安装孔的孔距要符合40系、50系铝型材的槽距标准，不需要额外加工转接板就可以直接安装在常规的工业框架上。弧形段的旋转半径不能过大，避免调整角度时和周边的设备构件发生干涉，在设计初期就要模拟整个角度调整行程内的外轮廓运动包络，预留足够的安全间隙，防止调整过程中磕碰周边的管线或其他构件。实际使用中，这类支架的锁止结构可靠性是核心考核指标，要保证在额定负载下，长时间保持角度不发生偏移，锁止螺栓的规格要匹配弧形段的厚度，避免锁止力不足导致的角度滑移。同时，

　　弧形导向面要做耐磨处理，减少反复调整带来的磨损，延长构件的使用寿命，避免因为磨损导致间隙过大，影响调整精度。上部安装槽的开口方向要和旋转调整的角度平面匹配，保证外接部件调整后的朝向符合作业需求，不会出现调整方向和需求方向垂直的问题。在一些需要频繁调整角度的工位上，这类旋转支架还可以加装角度刻度标识，方便操作人员快速调整到预设角度，不需要每次调整都用角度尺复测，提升工位调整的效率。对于有防尘防水要求的使用场景，还可以在弧形导向面的缝隙处加装防尘密封条，避免切削碎屑、粉尘进入导向缝隙，造成调整卡滞的问题。整个构件的壁厚设计要兼顾强度与轻量化，在保证负载能力的前提下尽可能减少材料用量，降低整体重量，方便安装与搬运，尤其是在移动工位、便携式设备上使用时，重量控制会直接影响设备的整体便携性。
