工业粉体输送用关风式旋转气闸结构

　　在粉体加工、粮食储运、除尘系统、化工物料输送的管网布局中，这类旋转式气闸是承担料气分离、定量卸料、锁风泄压的核心部件，常布置在旋风分离器出料端、除尘器灰斗下方、料仓卸料出口位置，既要保证上部料仓或腔室的气压稳定，避免气流短路影响除尘或分选效率，又要持续将腔室内积存的物料均匀排出到下游输送设备，是气力输送系统和负压除尘系统里不可替代的衔接部件。

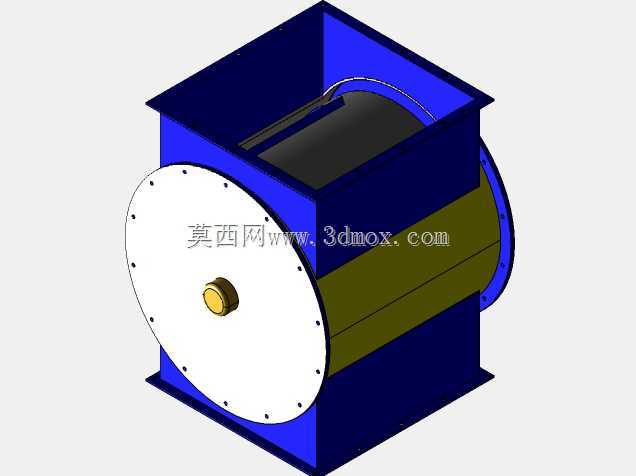

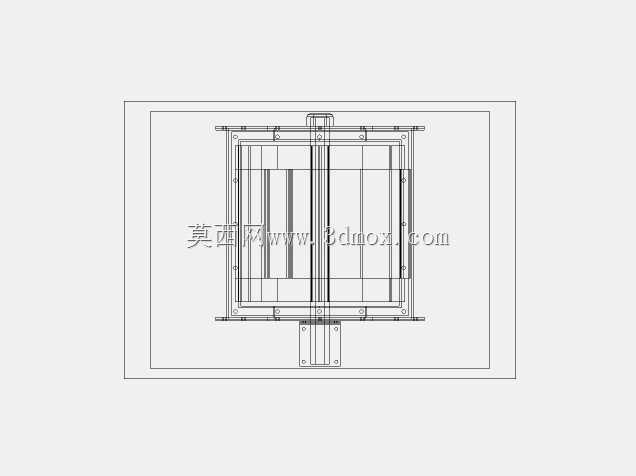

　　从结构设计逻辑来看，该气闸采用方形上下法兰对接结构，上下端口为等截面方形流道，可直接与同规格的方形风管、料仓出料口配对安装，无需额外做方变圆转接，能减少现场安装的焊接或拼接工作量，法兰边预留的螺栓孔位按照通用通风管道法兰的孔距标准排布，适配常规的螺栓紧固安装，安装时只需在法兰结合面垫入密封胶垫即可保证端面密封，避免漏风漏料。设备主体外壳采用折弯焊接的箱型结构，侧板与端板拼接处做满焊处理，保证壳体的气密性，避免运行过程中腔室漏风导致系统风压损失。内部的转子采用多格腔式结构，转子叶片与壳体内壁之间预留极小的均匀间隙，既保证转子转动时不会与壳体发生卡滞摩擦，又能通过间隙的节流作用实现上下腔的气压隔离，当转子在减速机构驱动下匀速转动时，上部落入转子格腔的物料会随着转子转动到下方开口位置，依靠重力自然下落排出，整个过程中始终有至少一片叶片隔断上下腔的气流通道，实现连续卸料过程中的锁风功能。

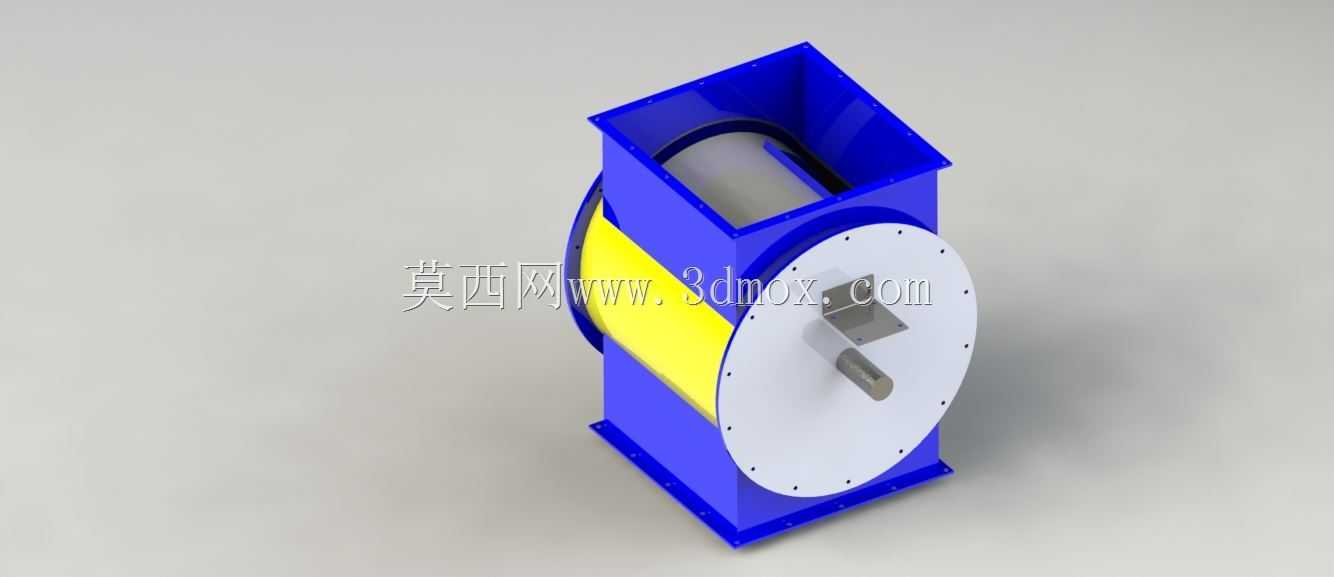

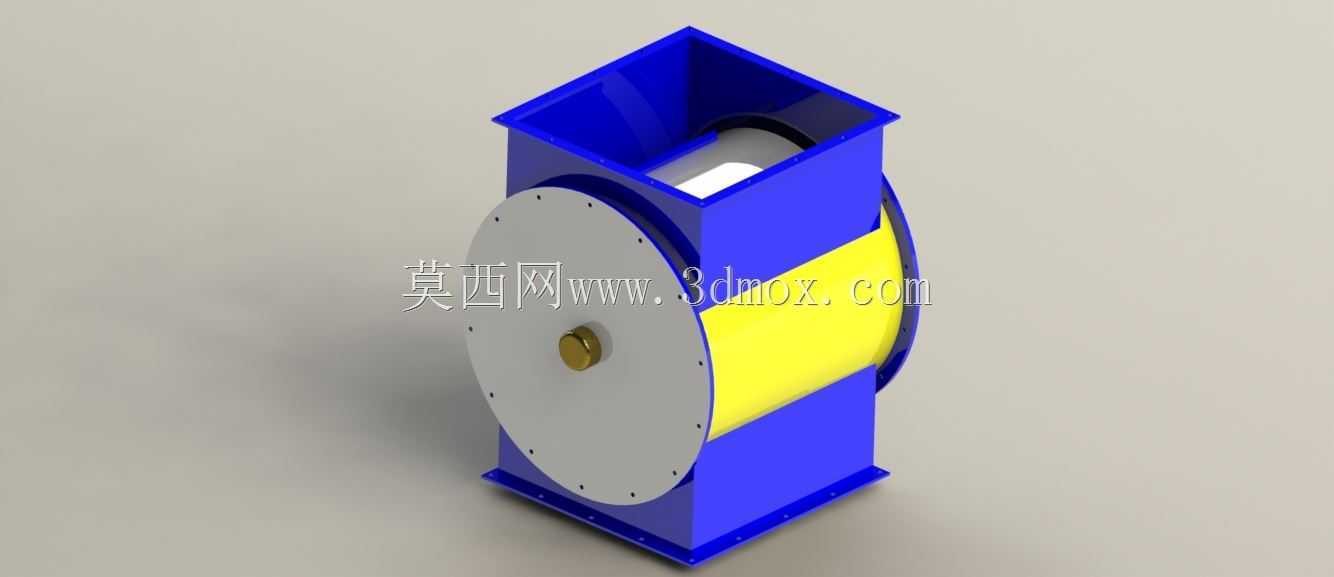

　　端盖部分采用整体式圆形法兰端板，通过一圈均匀排布的螺栓与壳体端部连接，端板中心预留轴承安装位，用于支撑转子主轴，端板与转子轴之间配置密封填料结构，避免粉尘从轴端缝隙溢出，同时也防止外部空气进入负压工作的腔室内部。转子轴的一端伸出端盖外部，用于连接驱动减速电机，安装时可根据现场布局选择左侧或右侧出轴的安装形式，适配不同的车间走线和设备布置空间。设备的转子叶片边缘可根据输送物料的特性调整间隙大小，比如输送流动性好的细小颗粒物料时，可将间隙控制在0.2毫米以内，保证锁风效果；输送有一定粘性、易结块的物料时，可适当放大间隙，避免物料卡滞在叶片与壳体之间造成转子堵转。

　　从安装边界来看，该气闸的整体外形为立式方箱结构，上下法兰的外轮廓尺寸需匹配对接管道的截面尺寸，设备安装时需要在下方预留足够的检修空间，方便后期拆开端盖清理转子腔内部积存的物料，也便于更换轴承和密封件。设备的驱动侧需要预留电机和减速机的安装位置，保证传动部件的散热和检修操作空间，同时要注意安装时设备的垂直度偏差不能超过千分之五，避免转子转动时出现偏磨，导致间隙不均匀影响锁风效果。在实际工况应用中，这类气闸可适配正压、负压多种输送工况，当用于负压除尘系统时，锁风效果直接影响除尘器的处理风量和除尘效率，如果气闸漏风严重，会导致除尘器灰斗处的气流上升，将已经沉降的粉尘重新卷起带走，大幅降低除尘效率；当用于正压气力输送系统时，气闸的密封性能可以避免输送管道内的高压气流从卸料口喷出，防止物料外泄和压力损失。

　　设计过程中，壳体的壁厚选择需要根据设备的工作压力和物料磨琢性来确定，比如输送矿石粉、水泥等磨琢性强的物料时，壳体内壁可贴附耐磨衬板，转子叶片边缘也可加装耐磨密封条，延长设备的磨损寿命；输送粮食、食品级粉料时，壳体和转子需要采用符合食品接触要求的材质，内部焊缝做抛光处理，避免物料积存滋生细菌。转子的格腔数量通常根据设备的处理量和转速来确定，格腔数量越多，转动时的卸料均匀性越好，锁风的密封性也越稳定，但过多的格腔会减小单格的容积，降低同等转速下的卸料能力，设计时需要结合系统的物料输送量、物料堆积密度来匹配转子容积和工作转速，通常转速控制在每分钟20转到30转之间，既能保证卸料均匀，又能避免转速过快导致物料来不及下落造成回料，或是转速过慢导致物料在格腔内填充过满出现卡料。

　　在管路系统匹配上，气闸的上部进料口需要保持足够的料柱高度，避免物料直接冲击转子叶片造成叶片变形，同时料柱也能起到辅助密封的作用，进一步减少漏风。如果用于高温烟气工况下的除尘卸料，还需要在壳体上预留温度补偿结构，或是采用耐热材质制作壳体和转子，避免高温下部件热胀冷缩导致转动卡滞。设备的轴承座采用外置式设计，将轴承布置在端盖外侧，避免粉尘直接接触轴承，延长轴承的润滑周期和使用寿命，轴承座上预留注油孔，可定期加注润滑脂维护，无需拆开设备端盖即可完成日常保养操作。
