法兰式三通换向球阀结构设计

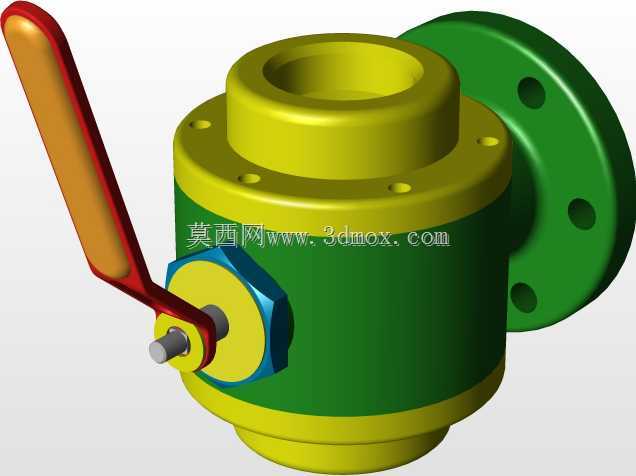

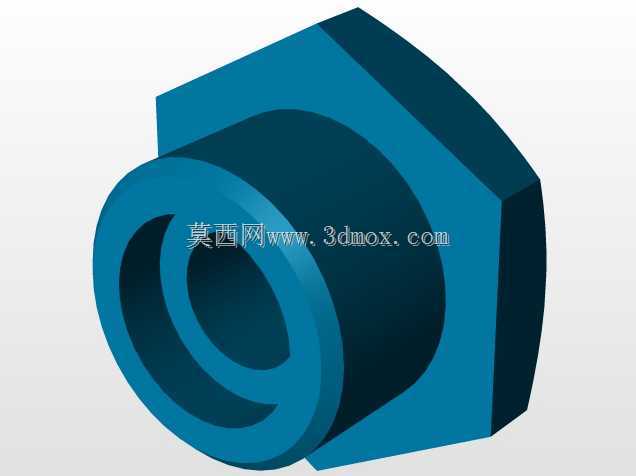

　　在化工流体输送、市政给排水、暖通空调循环管路、中小型工艺装置的物料分配环节，经常会遇到单路进料需要切换至两路不同出料路径、或是两路介质择一汇入单条主管路的工况，这类场景下如果采用多个直通球阀加外接三通接头的组合方案，不仅会增加管路的连接泄漏点，还会占用更多安装空间，操作时需要依次开关多个阀门，很容易出现误操作导致介质串流，三通孔瓣也就是三通换向球阀，正是为解决这类管路换向需求开发的控制元件。这款手动三通球阀采用下方法兰作为主安装接口，法兰端可直接对接立式储罐出料口、泵组出口端的法兰基座，阀体另外两个接口为内螺纹连接形式，可直接拧入对应通径的输送硬管或带接头的软管，不需要额外加装转接接头，能有效压缩管路的整体安装长度。

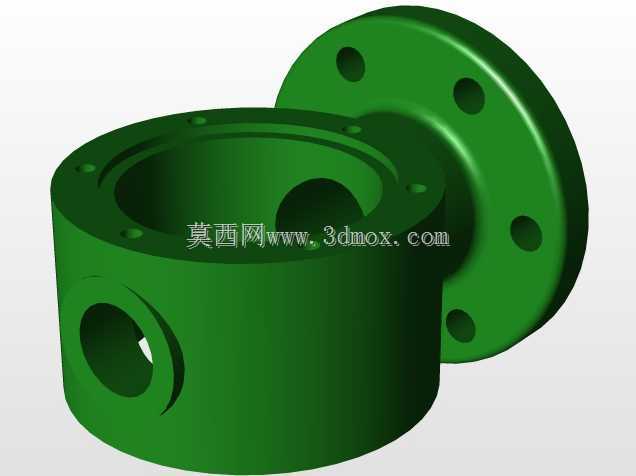

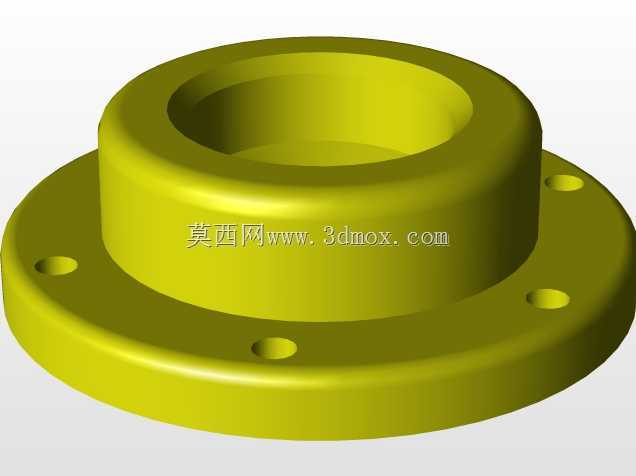

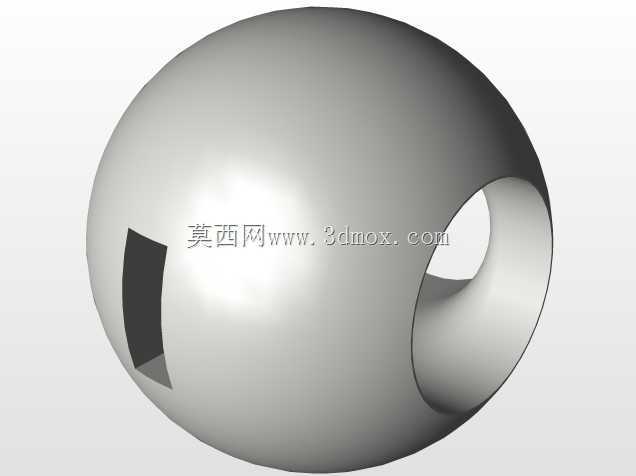

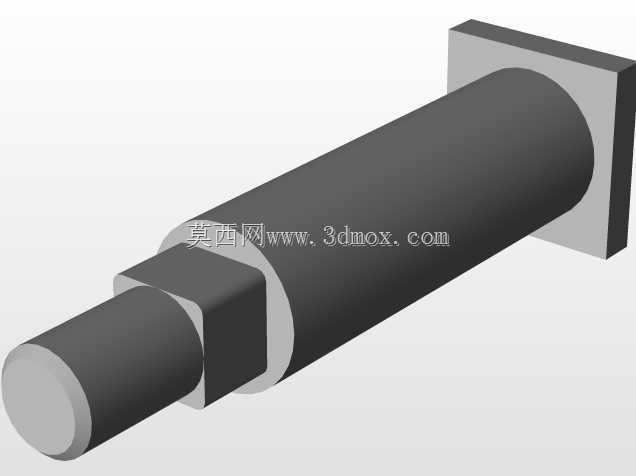

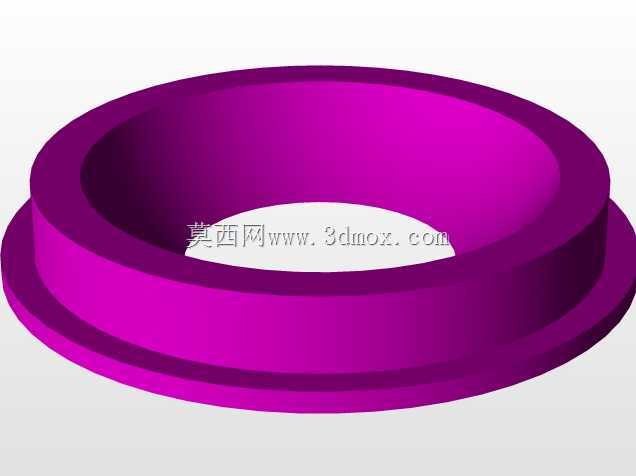

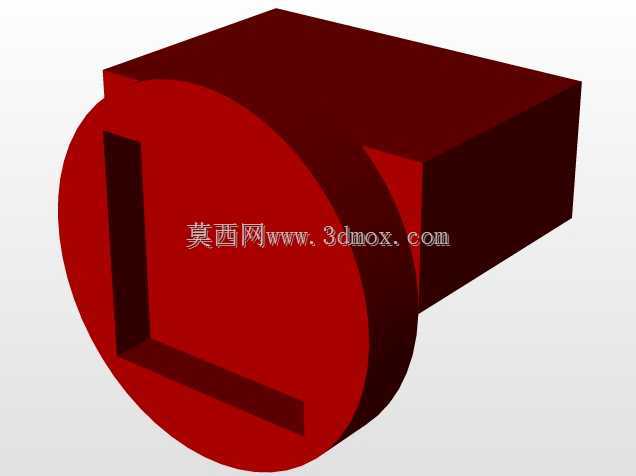

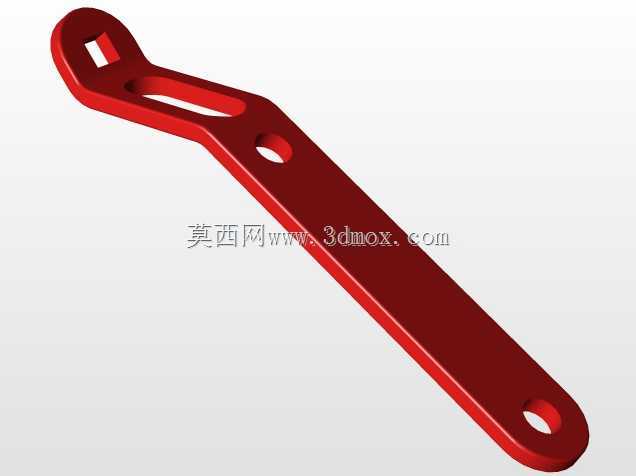

　　从结构设计逻辑来看，这款阀的核心换向部件为带L型通孔的球体，球体与上下阀座紧密贴合形成密封副，阀杆穿过阀体上部的密封填料段与顶部的操作手柄刚性连接，扳动手柄旋转90度即可完成流道的切换，相比多阀组合的方案，单次操作就能完成流向切换，不存在多阀操作的时序差，能避免切换过程中出现的介质短时断流或串流问题。阀体外部采用螺栓拼接的结构形式，将左右两个阀盖与主阀体通过周向均布的内六角螺栓锁紧，这种拆分式结构一方面方便加工时对内部球体安装腔、流道的精度控制，另一方面后期维护时只需要拆开周向螺栓就能取出球体和密封阀座，更换磨损的密封件不需要将整个阀门从管路上完全切割或拆卸下来，能大幅降低现场运维的工作量。手柄采用长力臂的冲压钢板加包覆层设计，

　　操作时的力臂长度经过匹配，在公称压力范围内不需要借助加力杆就能完成密封面的压紧切换，手柄与阀杆的连接部位设置了扁方定位结构，避免长期操作后手柄与阀杆之间出现打滑空转的问题，手柄下方还设置了限位挡块，将旋转角度严格限制在90度的两个工作位，操作人员不需要观察内部流道，只需要将手柄扳到限位位置就能确认流道切换到位，避免出现半开半关导致的密封面冲蚀问题。安装边界方面，底部法兰的螺栓孔采用跨中均布的设计，匹配对应公称通径的法兰标准尺寸，安装时不需要调整法兰的对位角度就能完成螺栓穿装，阀体两个侧接口的中心高度与底部法兰安装面的距离经过统一设计，对接侧方管路时不会出现管路错位憋劲的情况，阀体上部的手柄旋转空间预留充足，

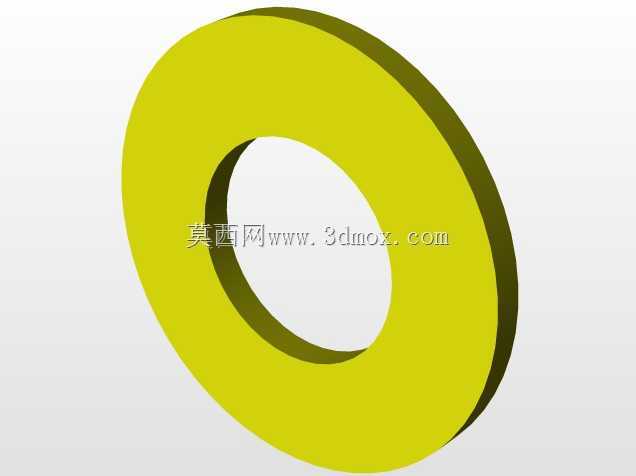

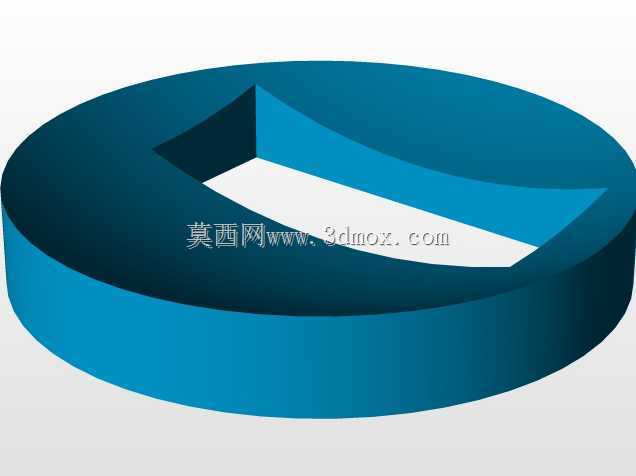

　　在手柄全行程旋转范围内不会和周边的管路、支架产生干涉。实际应用中，这款阀可以根据管路布置需求选择L型或T型的球体通孔结构，L型球体适用于两路介质择一导通的切换场景，T型球体则可以实现三路互通或是介质分流的功能，能覆盖绝大多数中小通径管路的流向控制需求。密封结构上，球体与阀座之间采用软质密封材料贴合，在常温清水、油品、无强腐蚀性的化工介质工况下能实现零泄漏，阀杆部位的填料采用多层复合密封结构，即使长期频繁操作，也不会出现阀杆处的介质外渗问题。阀体外部的涂装采用多层防腐处理，能适应户外安装、潮湿车间等不同安装环境的防腐蚀需求，螺栓等紧固件均采用防锈处理，避免长期使用后紧固件锈蚀无法拆卸维护。在选型匹配时，只需要确认管路的公称通径、工作压力、介质属性，就能直接匹配对应规格的这款三通球阀，不需要额外定制转接结构，能大幅缩短管路设计的选型周期，也能减少现场安装的非标加工工作量。
