工业防爆防护用隔爆阀组结构设计

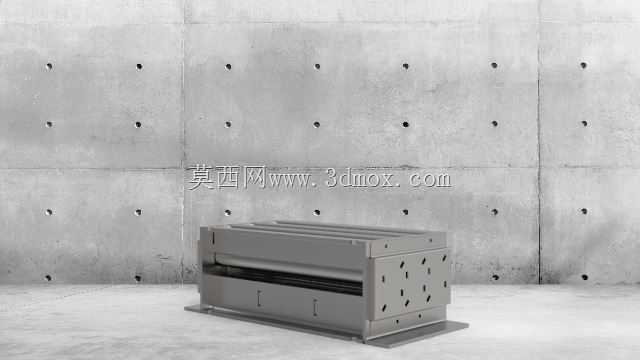

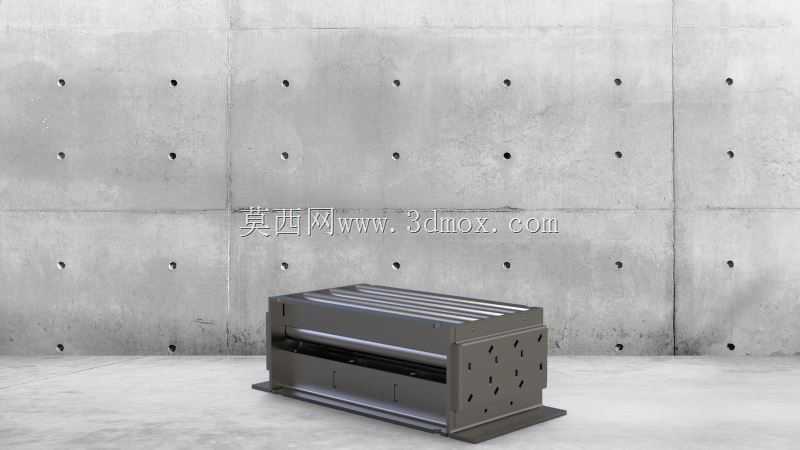

　　在存在可燃气体、粉尘爆炸风险的工业生产场景中，比如石油化工储运车间、粮食加工粉体输送工段、金属打磨除尘管路系统，爆炸冲击波沿通风、除尘、工艺管道窜入室内或非防爆作业区是引发次生灾害的核心诱因之一，这类隔爆阀模块就是为阻断爆炸传播路径设计的核心安全部件。从结构设计逻辑来看，整套阀组采用框架式钣金承载结构，两侧对称布置的安装立板预留了多组标准安装孔位，可直接对接矩形截面的工业管道，不需要额外制作异形转接法兰，适配常规除尘系统、通风系统的管道安装边界，安装时仅需保证阀组通流截面与管道截面完全对齐，通过螺栓紧固即可完成固定，整体安装占用的轴向空间紧凑，不会给现有管路改造带来过多空间限制。阀组的核心动作逻辑依靠内置的弹簧复位机构实现，

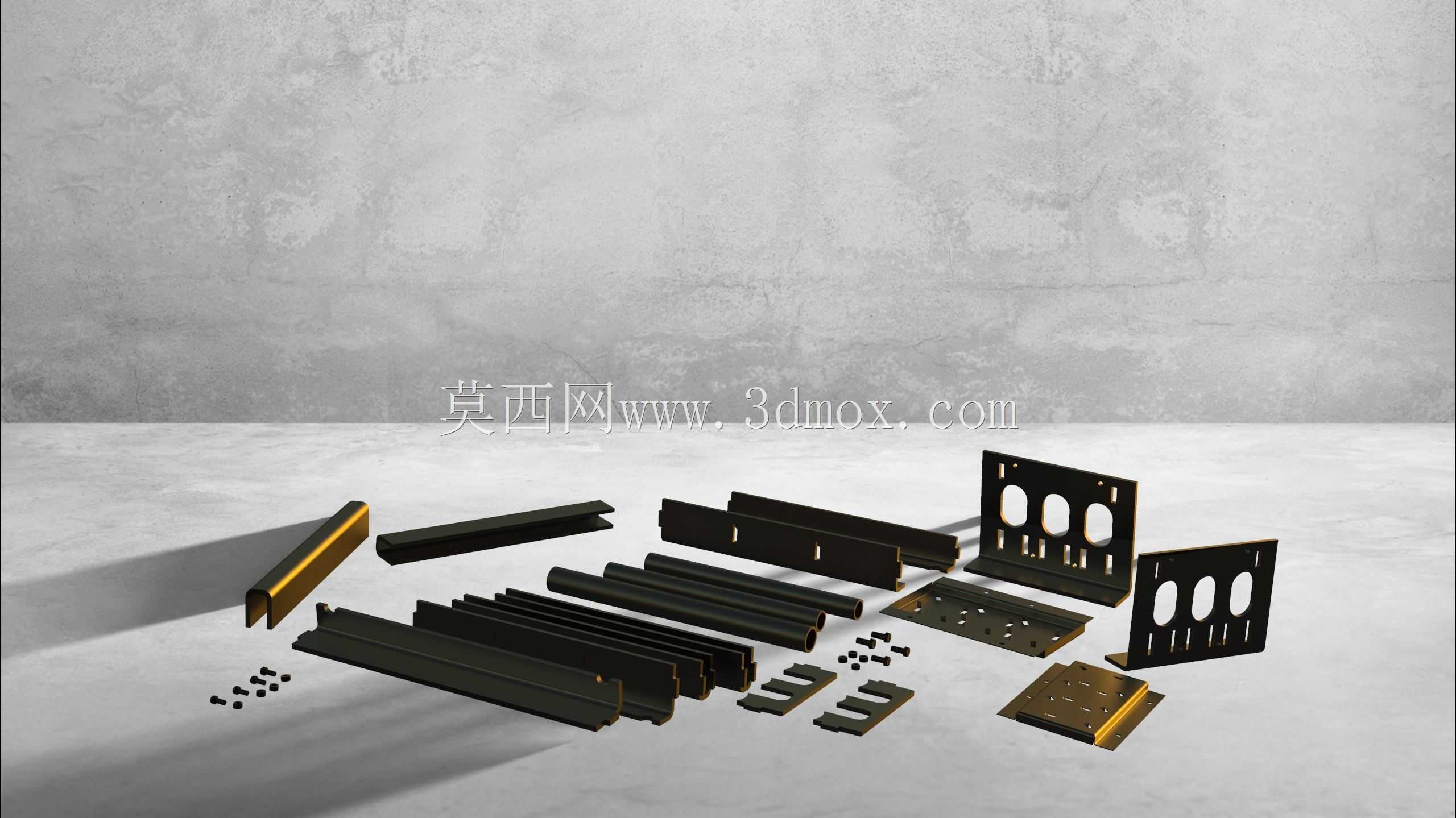

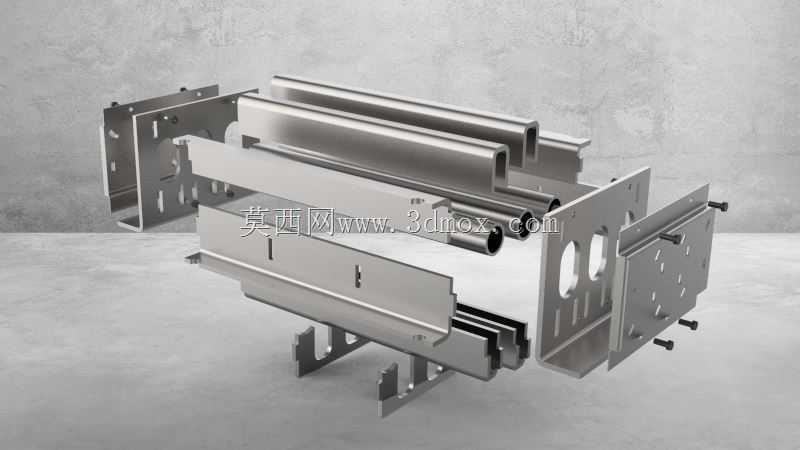

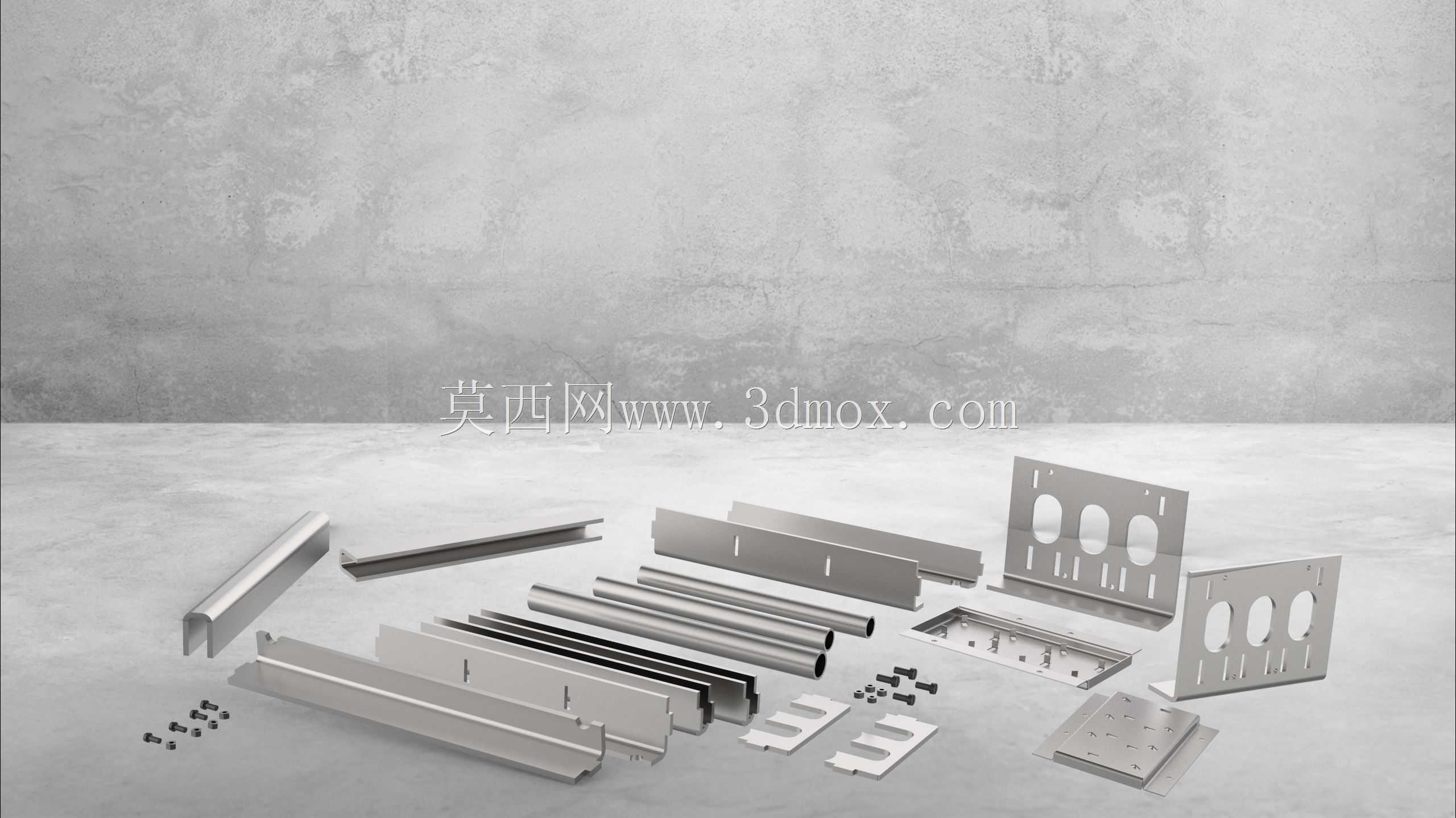

　　正常生产作业状态下，阀瓣在弹簧预紧力作用下保持开启状态，管道内的气流可以顺畅通过，不会额外增加系统的通风阻力，也不会影响正常的工艺通风、粉尘输送效率；当爆炸发生时，沿管道高速传导的冲击波会率先冲击阀瓣，克服弹簧预紧力推动阀瓣快速闭合，瞬间切断管道通路，将爆炸火焰、高压冲击波阻隔在阀组的迎爆侧，避免爆炸能量传递到后端的作业区域或者设备舱室，待冲击波压力消退后，弹簧会自动推动阀瓣复位，恢复管道的正常通流状态，不需要人工现场拆解复位，能在爆炸发生后快速恢复系统的基础通风能力，降低事故后的处置难度。从结构细节来看，整套阀组的承载框架采用折弯钣金拼接焊接成型，所有钣金件的折弯圆角都做了去毛刺处理，避免安装过程中划伤施工人员，

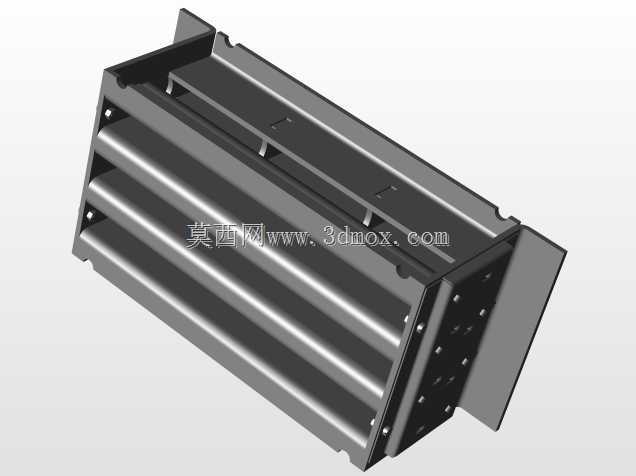

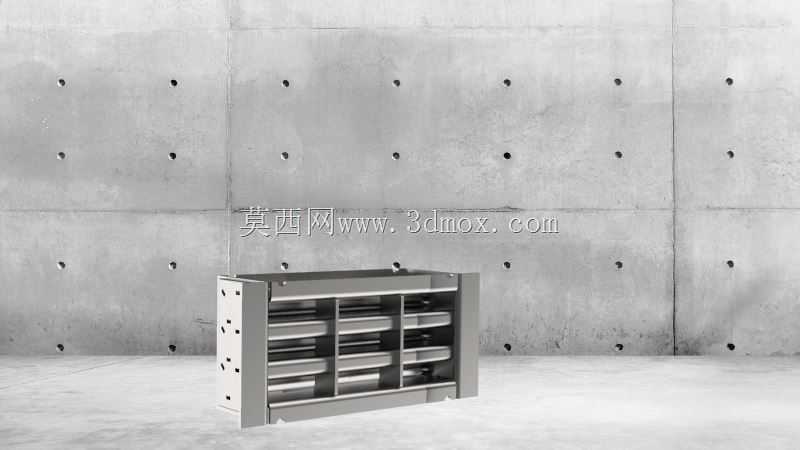

　　同时框架的侧边预留了导向滑槽，阀瓣的动作行程被限制在滑槽范围内，不会因为冲击波的偏载出现卡滞、偏移的问题，保证动作的可靠性；多组平行布置的通流通道采用等截面设计，气流通过时的流速分布均匀，不会出现局部涡流积尘的问题，尤其适配粉尘输送类的管路场景，减少日常维护的清灰工作量。在安装边界设计上，阀组的整体外形采用对称式结构，没有突出的外置部件，既可以水平安装在水平敷设的管道上，也可以垂直安装在竖向的通风立管上，安装方向不会影响阀瓣的正常动作，适配不同厂房的管路排布需求；安装立板上的孔位采用长圆孔与圆孔组合的设计，允许安装时存在一定的位置偏差，降低现场安装的对位难度，即使管道存在少量的安装错位，也可以通过长圆孔的调节量完成紧固，

　　不需要重新加工管道法兰。从实际使用的工况适配性来看，阀组的所有金属结构件都采用冷轧钢板材质，表面做了防锈钝化处理，可适应常规工业环境下的温湿度变化，不会因为长期处于通风管路内出现锈蚀卡滞的问题；阀瓣的闭合面贴合处做了平整加工，闭合时的密封间隙控制在安全范围内，能够有效阻挡爆炸火焰的穿透，满足工业隔爆装置的阻隔性能要求。在设计过程中，需要重点校核弹簧的预紧力参数，预紧力过大会导致正常通风时阀瓣无法保持完全开启，增加系统风阻，预紧力过小则会导致冲击波到达时阀瓣无法快速闭合，起不到隔爆作用，同时还要校核阀瓣的动作行程，保证在冲击波到达的极短时间内阀瓣能够完全关闭，避免火焰从缝隙中窜入后端；框架结构的强度也需要经过校核，保证能够承受爆炸冲击波的正向冲击压力，不会出现框架变形导致阀瓣卡滞失效的问题。这类阀组通常会和爆炸泄压装置、火花探测装置配合使用，构成完整的工业管道防爆防护系统，在粉尘除尘系统、化工通风系统中是不可或缺的安全防护部件，其结构设计的可靠性直接决定了整个防爆系统的防护效果，建模过程中需要重点还原阀瓣的动作配合关系、安装孔位的位置精度、框架的拼接结构，为后续的安装模拟、强度校核提供准确的模型基础。
