商用车悬架用多片式钢板弹簧结构设计

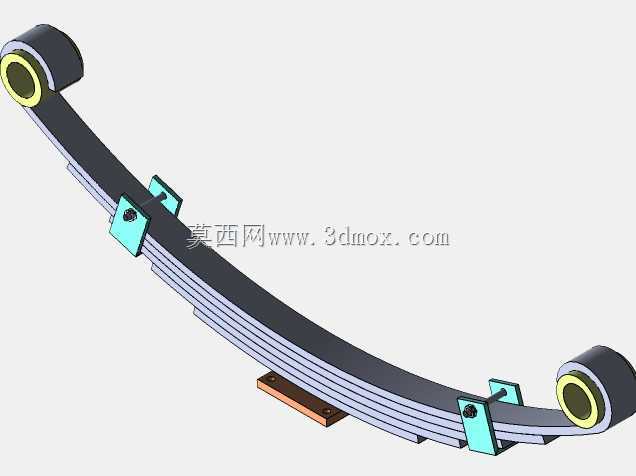

　　在商用车底盘悬架系统的开发环节，钢板弹簧作为兼顾承载与减震功能的核心弹性部件，其结构合理性直接决定整车行驶平顺性与重载工况下的结构可靠性。这套多片叠合式钢板弹簧的设计，首先围绕商用车常见的1.5-3吨级后轴载荷需求展开，主片两端卷制的衬套安装孔内径匹配行业通用的橡胶衬套规格，卷耳部位做了局部加厚处理，避免车辆在颠簸路面大行程跳动时出现卷耳撕裂的失效问题。

　　从实际应用场景来看，这类钢板弹簧普遍适配轻卡、低速载货汽车以及部分非承载式车身的硬派越野车型，安装时两端卷耳通过销轴与车架上的吊耳支架铰接，中部通过U型螺栓与驱动桥桥壳刚性固定，当车辆行驶在非铺装路面、路面存在凹凸冲击时，叠合的钢板组会通过片间的相对滑动产生摩擦阻尼，配合减震器快速衰减车身振动，既能够把路面传递的冲击载荷缓冲过滤，避免车架与货厢出现刚性磕碰，也能在车辆重载、转弯侧倾时提供足够的支撑刚度，减少车身侧倾角度，保证轮胎与路面的有效接触。

　　设计过程中，片长的梯度排布是核心要点，最长的主片承担两端铰接的连接载荷，往下各片长度依次递减，形成等应力梁的受力结构，让每一片钢板在工作过程中承受的弯曲应力尽可能均匀，避免局部应力集中导致的单片断裂问题。片与片之间预留了微小的装配间隙，同时在中部设计了定位卡扣结构，防止车辆长期运行后钢板片出现横向窜动，错位的钢板会改变整体受力支点，大幅缩短部件使用寿命。弹簧中部下方设置的耐磨垫板，直接与桥壳安装座接触，避免最下方钢板片长期受挤压摩擦出现磨损，垫板上预留的螺栓孔位与U型螺栓的安装间距完全匹配主流轻卡后桥的安装边界，不需要额外修改桥壳支架就能完成适配替换。

　　从安装边界尺寸来看，两端卷耳的中心距是悬架匹配的核心安装参数，设计时参考了市面主流轻卡的悬架安装跨度，卷耳的同轴度公差控制在0.2mm以内，避免安装后出现销轴卡滞、弹簧运动干涉的问题。弹簧自由状态下的弧高经过反复校核，保证车辆在额定载荷下弹簧的变形量处于线性区间，既不会因为刚度过大导致空载时颠簸感强烈，也不会因为刚度过小出现重载时弹簧压平、甚至反弓的失效情况。钢板的材质选用60Si2Mn弹簧钢，热处理后的硬度控制在HB400-470区间，表面做了喷丸处理，在表层形成残余压应力，提升部件的抗疲劳性能，应对长期交变载荷下的使用寿命要求。

　　很多初次接触悬架设计的工程师容易忽略片间摩擦的影响，实际上多片钢板弹簧的片间阻尼是减震特性的重要组成部分，设计时在片间接触部位涂抹了低温性能稳定的润滑脂，避免低温环境下片间摩擦阻力陡增导致悬架变硬，同时也能减少片间的磨损噪音。两端卷耳内部压装的橡胶金属复合衬套，能够补偿车架与车桥之间的相对扭动，还能过滤路面传递的高频振动，减少金属铰接部位的冲击噪音。整套弹簧的刚度曲线设计为渐进式，小变形区间刚度偏低保证空载平顺性，大载荷下随着片间接触面积增大，刚度逐步提升，满足重载承载需求，这种特性非常适合载荷波动较大的城配物流轻卡使用场景，不管是空载返程还是满载配送，都能获得相对稳定的悬架表现。
