双工位V型夹紧工装夹具结构设计

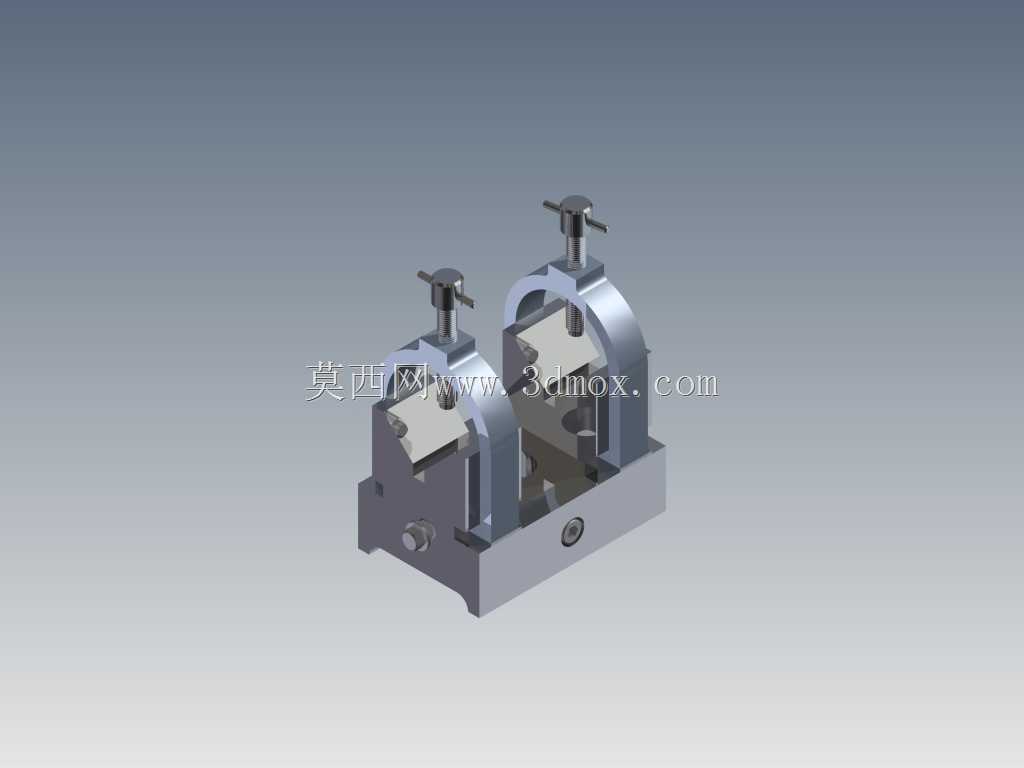

　　在轴类、套类回转体零件的铣削、钻削、磨削等机加工工序中，工件的装夹定位精度直接决定最终加工尺寸的形位公差表现，这款双V型夹紧工装正是针对中小直径回转体零件批量加工场景开发的专用装夹结构。不同于单工位夹具单次仅能固定一件工件的局限，该结构在同一底座上集成两组独立的V型定位夹紧单元，可同时完成两件同规格工件的装夹作业，能有效减少加工过程中工件装夹的辅助时间占比，适配中小批量零件的生产节拍需求。

　　从实际功能逻辑来看，每组V型夹紧单元都采用V型块作为核心定位元件，V型面的夹角选用机械加工领域通用的90度设计，能够适配一定直径范围内的圆柱类工件，定位时可自动实现工件轴线的对中，无需额外找正即可保证工件轴线与机床进给方向的平行度要求。上方的压紧机构采用螺杆驱动的压块结构，顶部设置T型手柄，操作人员无需借助额外扳手类工具，手动旋转手柄即可带动压块下行，将工件压紧在V型定位面上，压块与工件接触的面做了圆弧适配处理，避免压紧过程中在工件已加工表面留下压痕，同时保证压紧力沿工件径向均匀分布，防止装夹变形。

　　设计过程中，底座采用整体式矩形铸铁结构作为安装基准，两组V型单元的安装定位面在底座加工时一次铣削成型，保证两个工位的V型定位面高度差、轴线平行度控制在0.02mm以内，避免双工位装夹时出现定位基准不一致的问题。底座上设置的沉头安装孔可配合T型螺栓将整个工装固定在机床工作台的T型槽上，安装时仅需找正一次底座基准，后续更换工件无需重复调整工装位置，大幅降低重复装夹的累计误差。底座侧面还设置了定位销孔，可配合加工工位的定位销实现工装的快速换装，适配多工序流转的加工需求。

　　从安装边界尺寸来看，该工装整体宽度控制在普通台式钻床、小型铣床的工作台行程范围内，长度方向预留了足够的操作空间，操作人员在工位上装卸工件时不会与机床主轴、护罩等部件发生干涉。两组夹紧单元的中心距经过优化设计，既保证两个工件加工时刀具的走刀路径不会互相干扰，又尽可能压缩了工装的整体占地面积，提高工作台面的空间利用率。每个夹紧单元的开口高度、V型槽深度经过匹配计算，可覆盖直径10mm到50mm范围内的圆柱类工件装夹，对于超出该范围的工件，仅需更换对应尺寸的V型块即可适配，无需改动底座与压紧机构，具备一定的通用适配能力。

　　在实际加工场景中，这类工装常被用于轴类零件的键槽铣削、径向孔钻削、端面磨削等工序，相比通用三爪卡盘，V型定位的方式对工件外圆的尺寸公差适配性更强，即使工件外圆存在一定的尺寸偏差，也能保证轴线的定位精度；相比平口钳装夹，V型结构无需额外垫高架设工件，装夹效率更高，且不会出现工件装夹歪斜的问题。工装的所有活动连接部位都设计了防尘结构，避免加工过程中产生的铁屑、切削液进入螺杆螺纹部位造成卡滞，日常维护仅需定期在螺杆处加注润滑脂即可保证操作顺畅，长期使用的维护成本极低。

　　结构细节上，V型块采用可拆卸式设计，通过内六角螺栓固定在底座上，当V型面长期使用出现磨损影响定位精度时，可单独拆卸更换V型块，无需报废整个工装，降低长期使用的耗材成本。压紧螺杆采用梯形螺纹设计，相比普通三角螺纹具备更好的自锁性能，压紧工件后不会因为加工过程中的振动出现松脱问题，保证加工过程的装夹可靠性。压块与螺杆的连接部位采用浮动结构，压块可在一定角度范围内自适应倾斜，即使工件外圆存在轻微的圆度误差，压块也能与工件表面充分贴合，保证压紧力均匀，避免局部应力过大造成工件变形。
