车床用莫尔斯锥柄回转顶尖结构

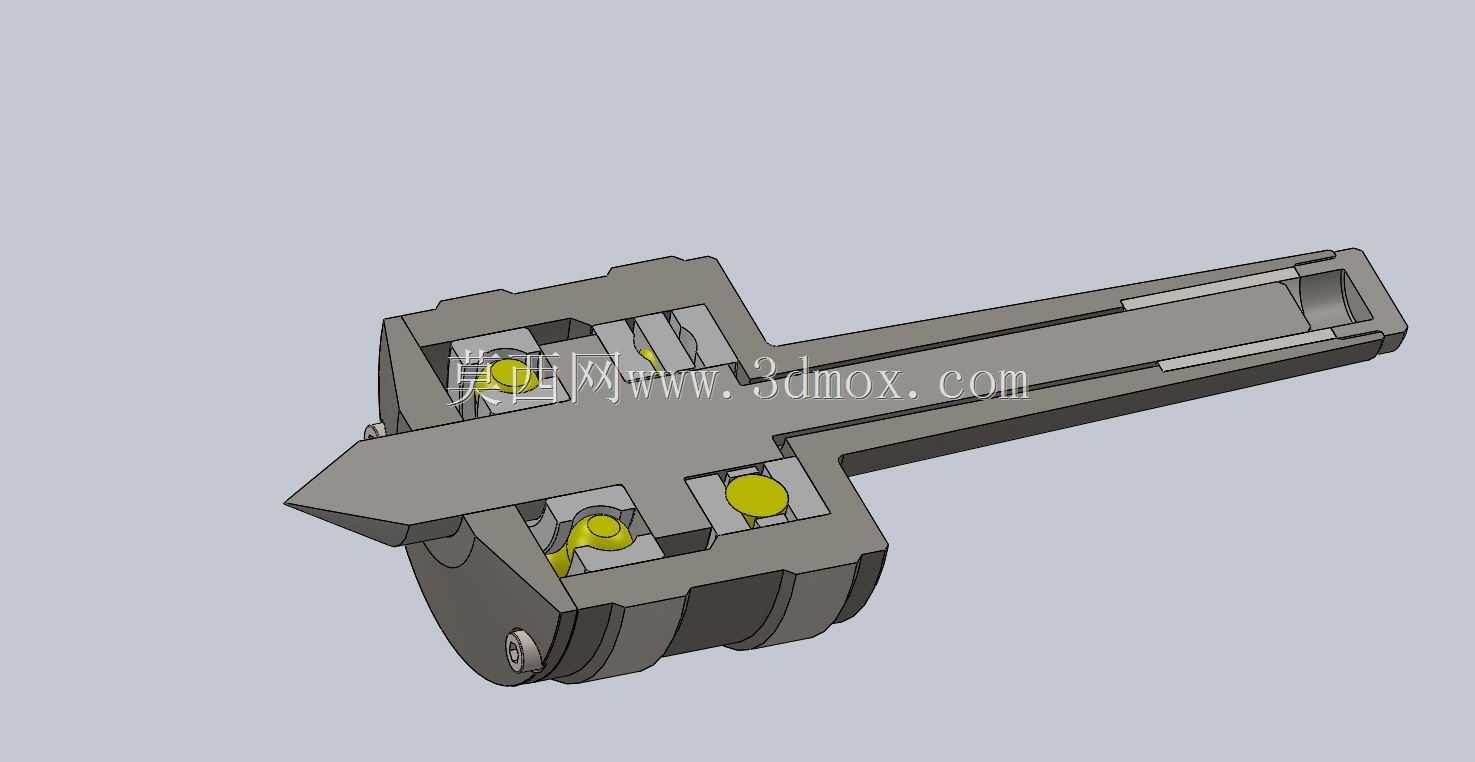

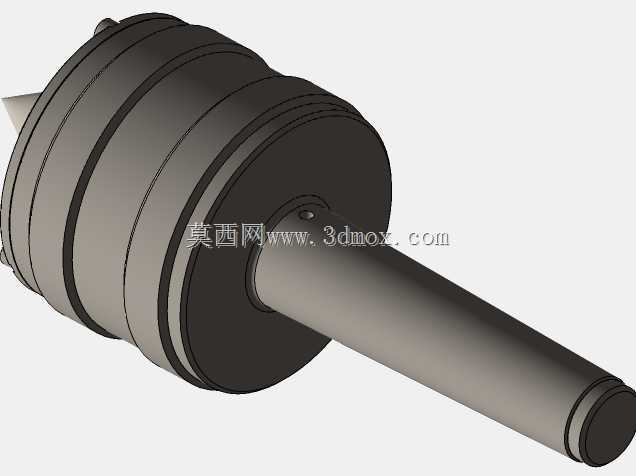

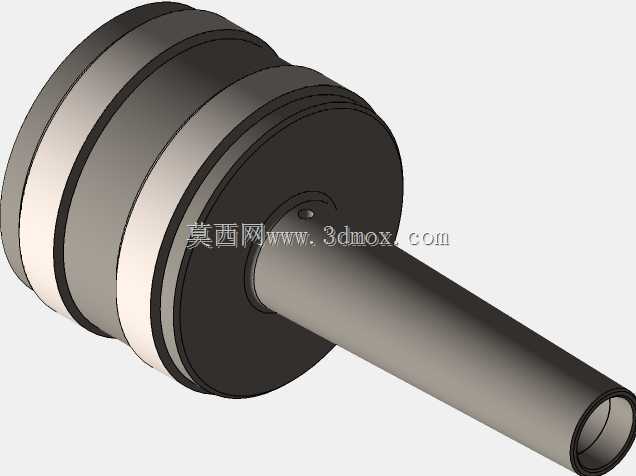

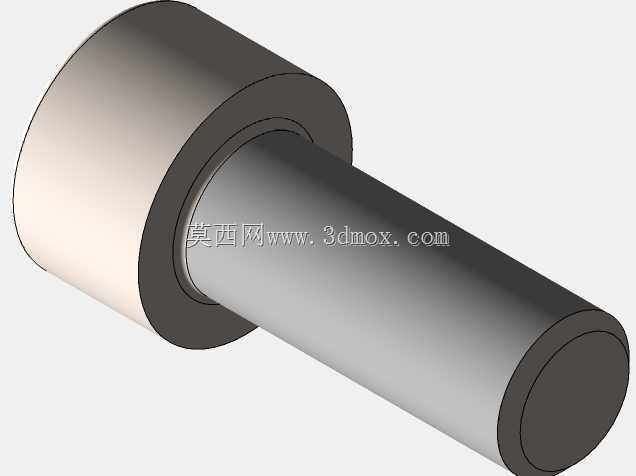

　　在普通卧式车床、外圆磨床的轴类零件加工场景中，工件的一端装夹在卡盘上，另一端就需要依靠这类回转顶尖提供径向支撑与轴向定位，抵消切削过程中产生的径向切削力，避免长轴类工件因悬伸过长出现让刀、振纹甚至弯曲变形的问题，是轴类零件加工必不可少的配套功能部件。这款回转顶尖采用莫尔斯锥柄作为安装接口，锥柄的锥度严格遵循通用机床主轴尾座的锥孔标准，安装时只需将锥柄表面擦拭干净，对准尾座锥孔用力推入即可依靠锥面的自锁特性完成固定，不需要额外的紧固件，拆卸时通过尾座的丝杠顶动顶尖尾部的扁尾即可快速退出，换用不同规格顶尖的操作耗时不超过半分钟，适配绝大多数常规型号的卧式车床尾座安装尺寸。从内部结构来看，顶尖头部采用硬质合金镶片设计，

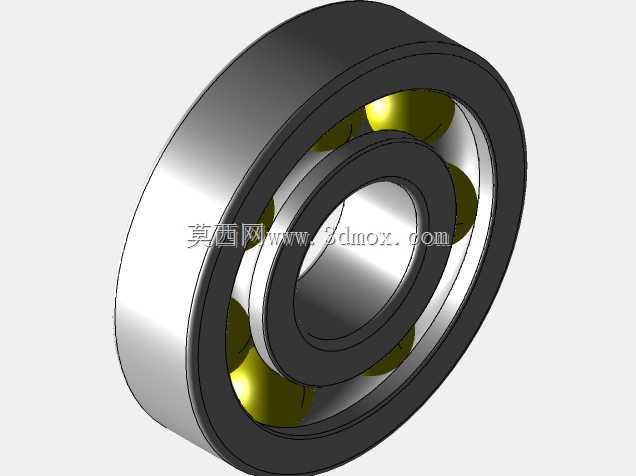

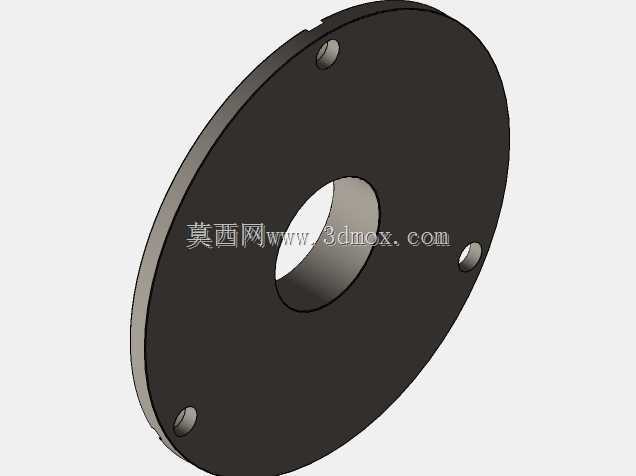

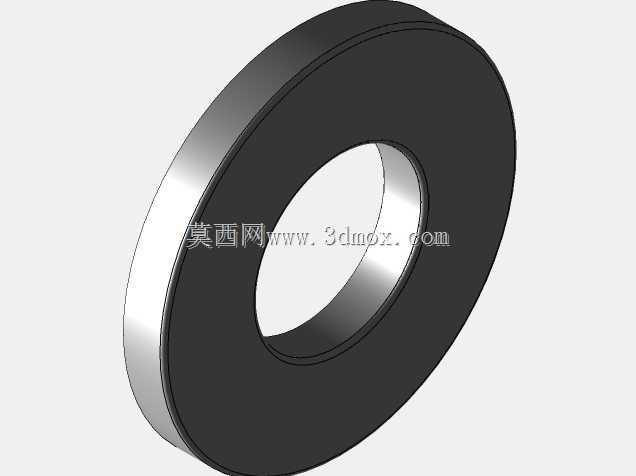

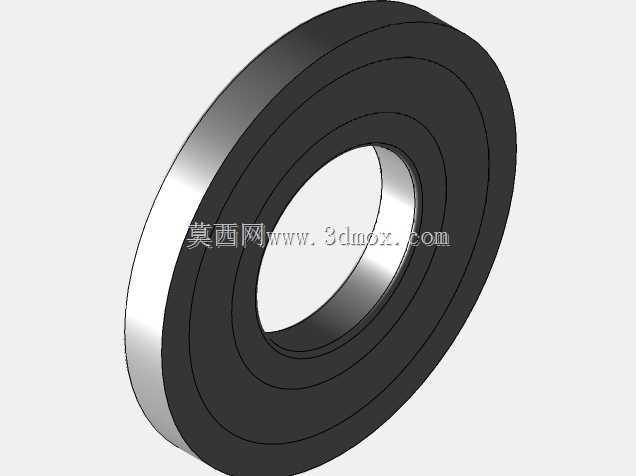

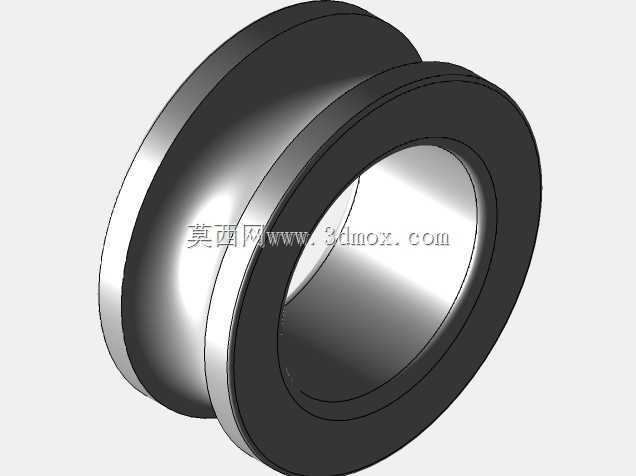

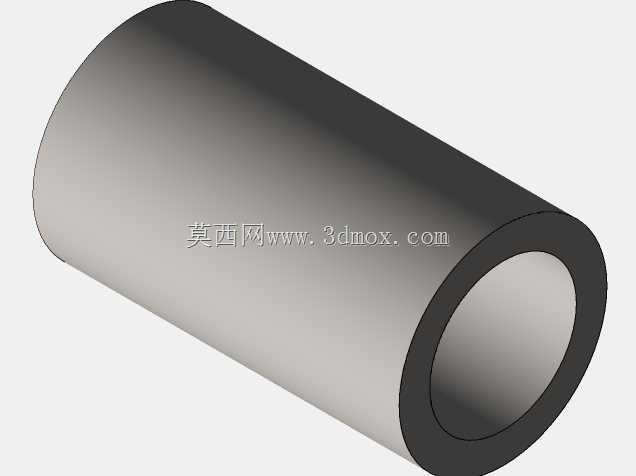

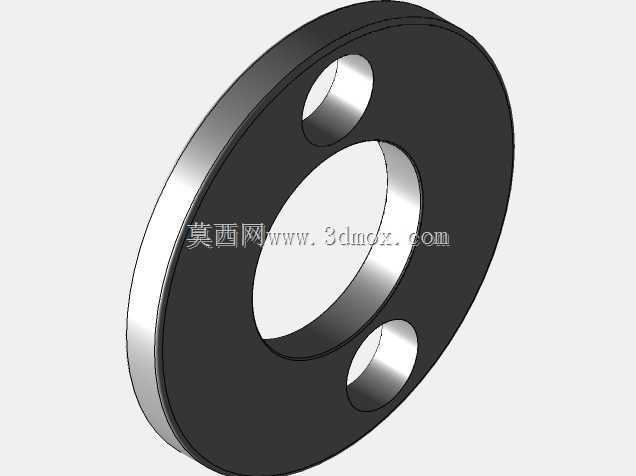

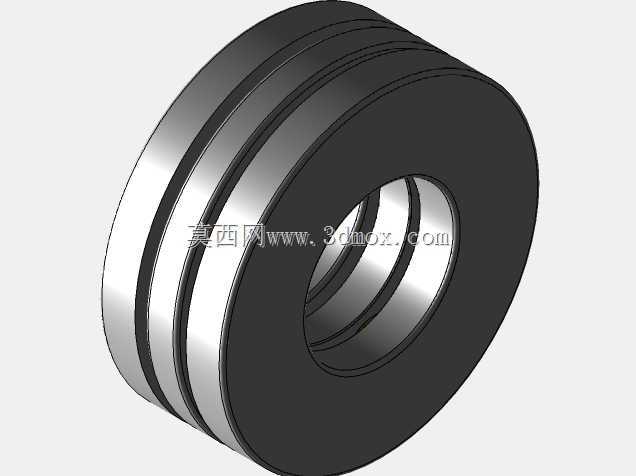

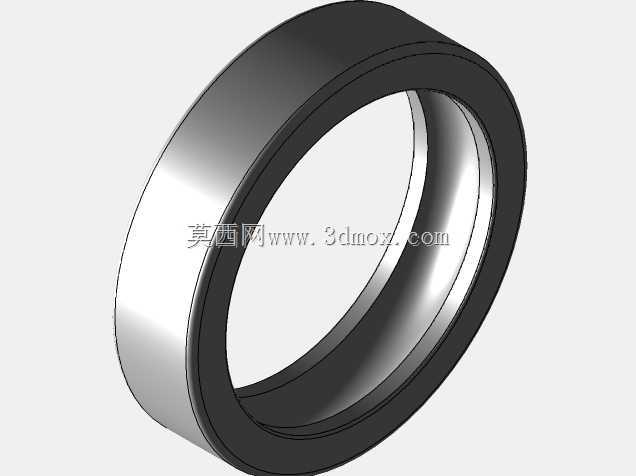

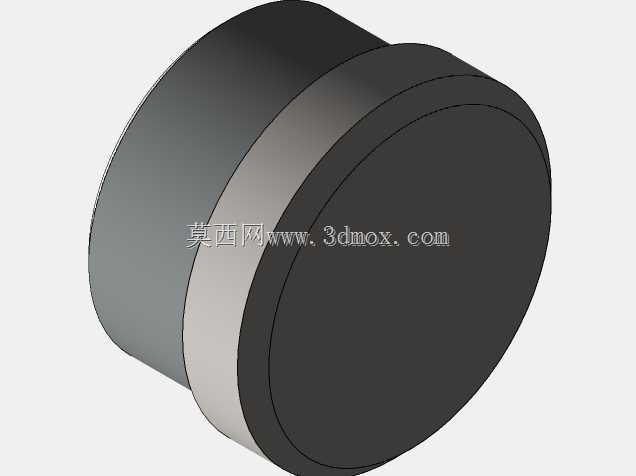

　　与工件中心孔接触的尖端部分硬度可达HRC90以上，能够承受高速旋转下的摩擦磨损，同时避免重切削时尖端出现崩缺；内部采用双列角接触球轴承搭配推力轴承的组合布局，径向轴承承担切削过程中的径向载荷，推力轴承承担工件轴向的顶紧力，轴承之间设置有间隔套与润滑脂储油腔，装配时预先填充耐高温润滑脂，日常使用中不需要频繁加注润滑，连续高速运转时轴承温升可控制在合理范围内，不会出现过热抱死的问题。顶尖的壳体部分采用40Cr调质处理，外圆经过精磨加工，与内部轴承的配合公差控制在H7/k6的过渡配合区间，既保证轴承外圈不会在壳体内出现打滑转动，也方便后续轴承磨损后的拆卸更换；壳体尾部设置有密封端盖，端盖上装有骨架油封，能够阻挡加工过程中的切削液、

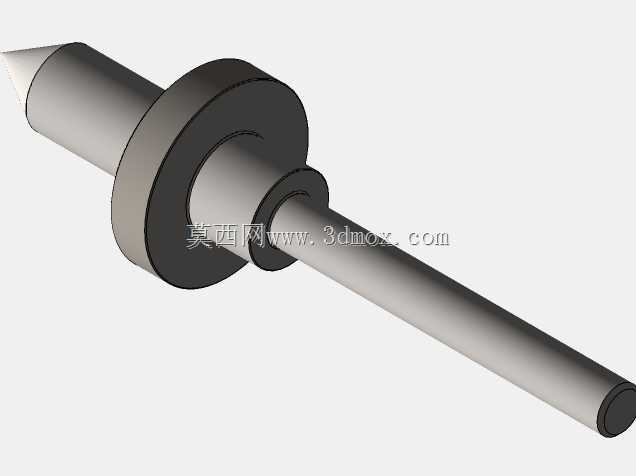

　　铁屑进入轴承内部，避免轴承出现磨粒磨损，大幅延长整套顶尖的使用寿命。在实际加工使用时，需要根据工件的重量、切削参数选择对应规格的回转顶尖，顶紧工件时的顶紧力要控制在合理范围，顶紧力过小会导致工件在切削时出现窜动，影响加工尺寸精度，顶紧力过大会加大轴承的轴向载荷，加剧轴承磨损，甚至会把细长轴工件顶弯。针对不同的加工场景，这款顶尖的头部可以更换不同形式的顶尖头，比如加工大直径管件时可以换成伞形顶尖，加工小直径精密零件时可以换成细尖顶尖，只需要拆下前端的压帽即可完成顶尖头的更换，不需要拆卸整套顶尖的内部结构，适配性更强。从安装边界来看，这款莫氏锥柄回转顶尖的锥柄长度、最大外圆直径都符合通用机床附件的尺寸规范，装入尾座后不会与卡盘、

　　刀架出现运动干涉，加工最大长度2米的长轴时，顶尖的伸出长度也在尾座套筒的有效行程范围内，不需要额外加装接长套。在日常维护中，每次加工完成后需要及时擦除顶尖壳体上的切削液与铁屑，定期检查前端密封件的老化情况，当顶尖出现径向跳动超差、转动卡滞的情况时，可拆开壳体检查轴承的磨损情况，更换同型号的轴承即可恢复精度，不需要整体更换整套顶尖，能够降低车间的耗材使用成本。在结构设计过程中，需要重点保证顶尖尖端的旋转轴线与锥柄的轴线同轴度，装配后顶尖尖端的径向跳动量要控制在0.005mm以内，否则加工出的轴类零件会出现同轴度超差、圆度不合格的问题；内部轴承的预紧力要调整到合适区间，预紧力过大容易导致轴承发热，预紧力过小会导致顶尖转动时存在间隙，影响加工刚性。
