枪钻机床主体结构三维设计方案

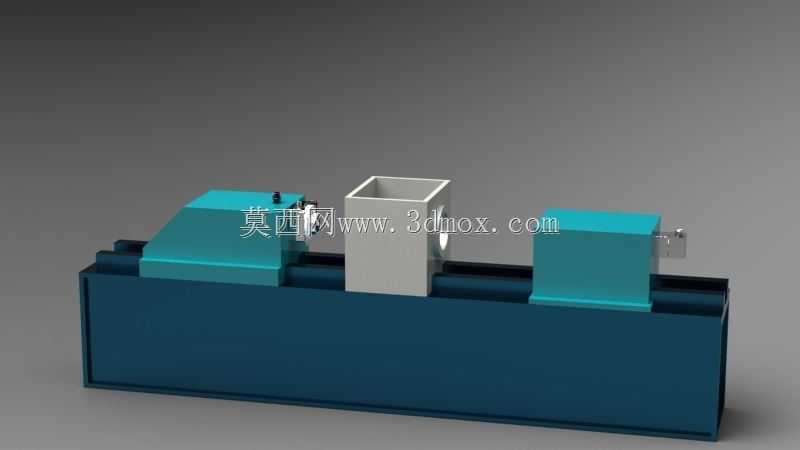

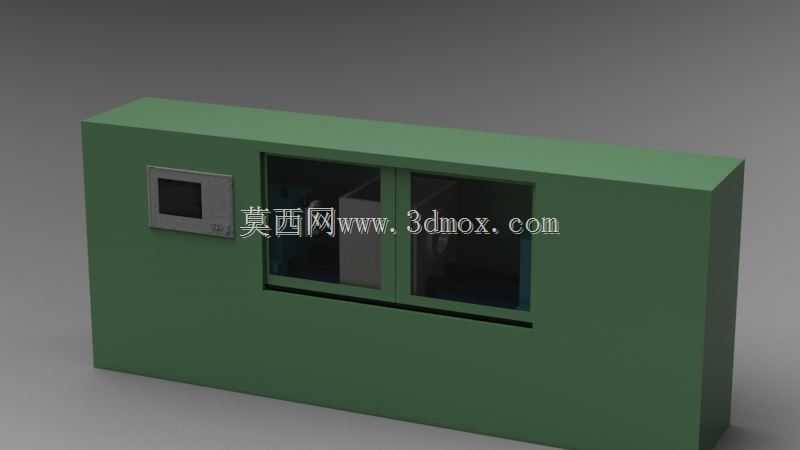

　　这套枪钻结构的三维建模，核心围绕深孔加工场景的实际需求搭建，目前呈现的主体框架已经覆盖了设备落地安装、工件装夹、刀具进给的核心边界尺寸，可作为深孔加工设备方案论证、结构细化的基础参考。从实际应用场景来看，这类枪钻设备主要面向长径比超过10的深孔加工需求，常见于液压阀块油路孔加工、航空航天细长轴零件内孔加工、模具顶针孔加工、枪械身管内孔加工等场景，相比普通麻花钻钻孔，枪钻能够在大长径比加工中保证孔的直线度、表面粗糙度，同时解决深孔排屑、冷却润滑的核心痛点。从结构设计思路来看，当前模型优先确定了床身作为核心承载基准的布局，采用整体式长箱型床身结构，床身底部预留了地脚安装的连接面，安装边界长度适配常规车间工位的占地需求，

　　宽度方向预留了两侧操作维护的空间，床身上部铺设平行导轨作为两侧动力头、中间工件装夹单元的移动基准，这种对称式双主轴布局的设计，能够支持从工件两端同时进行对向钻孔，大幅缩短长工件深孔加工的辅助时间，同时避免单端钻孔过长导致的刀具挠度变形问题。中间的工件装夹工位采用框式支撑结构，上方预留了工件吊装放入的开口，装夹单元可根据工件的外径、长度调整夹持位置，适配不同规格的轴类、块类零件装夹需求，装夹基准与导轨平行度在建模阶段就做了基准约束，保证后续加工时工件轴线与刀具进给轴线的同轴度要求。两侧的主轴单元集成了刀具装夹、旋转驱动、进给驱动的安装位，模型中预留了主轴电机、进给伺服的安装空间，冷却系统的管路通道也在床身内部做了预留，

　　枪钻加工需要的高压切削液能够从刀具内部直达切削区域，连带切屑从孔道反向排出，床身内部的空腔可兼做切削液的初步回流腔，减少外部管路的布置复杂度。从尺寸边界来看，当前模型的整体长度适配加工长度1米以内深孔的需求，床身高度符合操作工站立操作的人机工程要求，两侧主轴的中心高与中间装夹单元的中心高保持一致，最大加工孔径范围覆盖2-30毫米的常规枪钻加工区间，安装时床身底部需要做水平校准，预留的地脚螺栓孔位置匹配常规机床安装的地基尺寸，不需要额外做特殊的地基加固，适合中小型机加工车间的工位布置。建模过程中优先锁定了各部件的运动干涉边界，主轴进给的全行程范围内不会与中间装夹单元、床身侧壁发生碰撞，两侧主轴的进给行程做了限位预留，

　　避免超程撞刀的风险，导轨的安装面做了凸台设计，方便后续加装导轨防护罩，防止切屑、切削液溅入导轨面影响运动精度。目前的模型虽然只完成了主体外形和核心尺寸的定义，但已经把枪钻设备最核心的布局逻辑、安装边界、运动关系做了清晰的呈现，后续细化时可以在这个基础上添加主轴的详细内部结构、进给丝杠传动组件、冷却系统的管路布局、电气柜的安装位、操作面板的布置等细节，也可以根据具体的加工工件参数调整床身长度、主轴中心高、装夹单元的夹持范围，快速衍生出适配不同加工需求的专用枪钻设备方案。对于结构设计从业者来说，这个模型可以帮助快速理解枪钻设备的整体布局逻辑，避免在初始方案阶段出现布局性的错误，比如装夹位置与进给行程不匹配、安装空间预留不足、维护操作空间不够等常见问题；对于设备选型人员来说，可以通过这个模型直观评估设备的占地尺寸、工件适配范围，结合自身的加工需求判断设备的适配性，提前规划车间的工位布置、水电接口位置；对于三维建模学习者来说，可以参考这种从核心基准出发、先锁定整体边界再细化局部结构的建模思路，避免一开始就陷入细节建模而忽略整体布局合理性的问题。
