铝型材框架台式数控雕刻加工设备结构

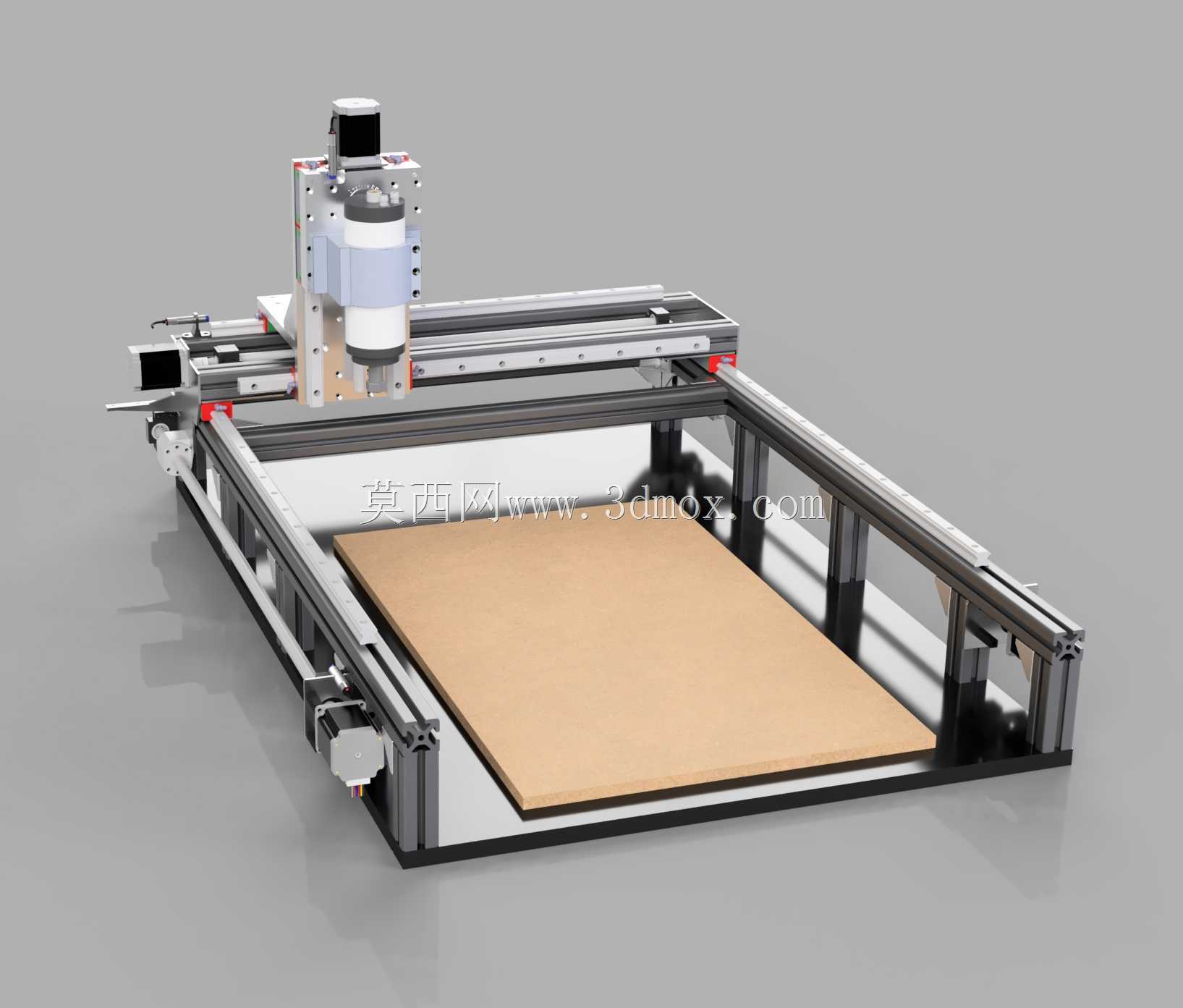

　　这款台式数控加工设备的整体框架采用标准工业铝型材拼接搭建，主体加工幅面覆盖950mm×1200mm的工作台区域，X轴有效行程620mm，搭配Y轴500mm、Z轴160mm的传动行程，可适配常规尺寸的非金属板材、软质金属板材的平面加工作业，常见于小型加工工坊、个人DIY工作室、教学实训场景中，用来完成板材切割、图案雕刻、轮廓铣削、简易开槽等加工工序，相比工业级重型加工设备，整体搭建成本更低，机架组装调整灵活，后期维护更换配件的门槛也更低。

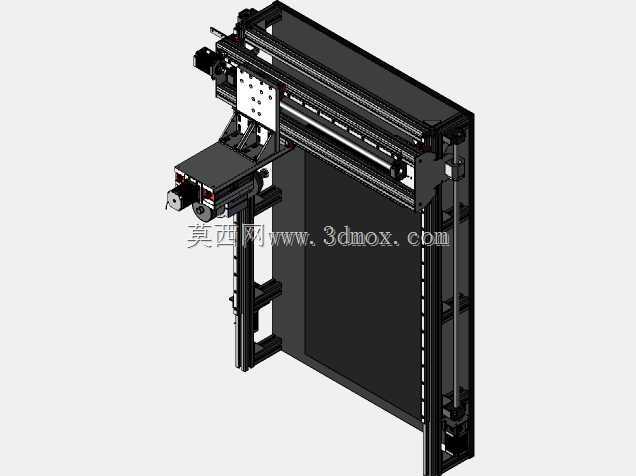

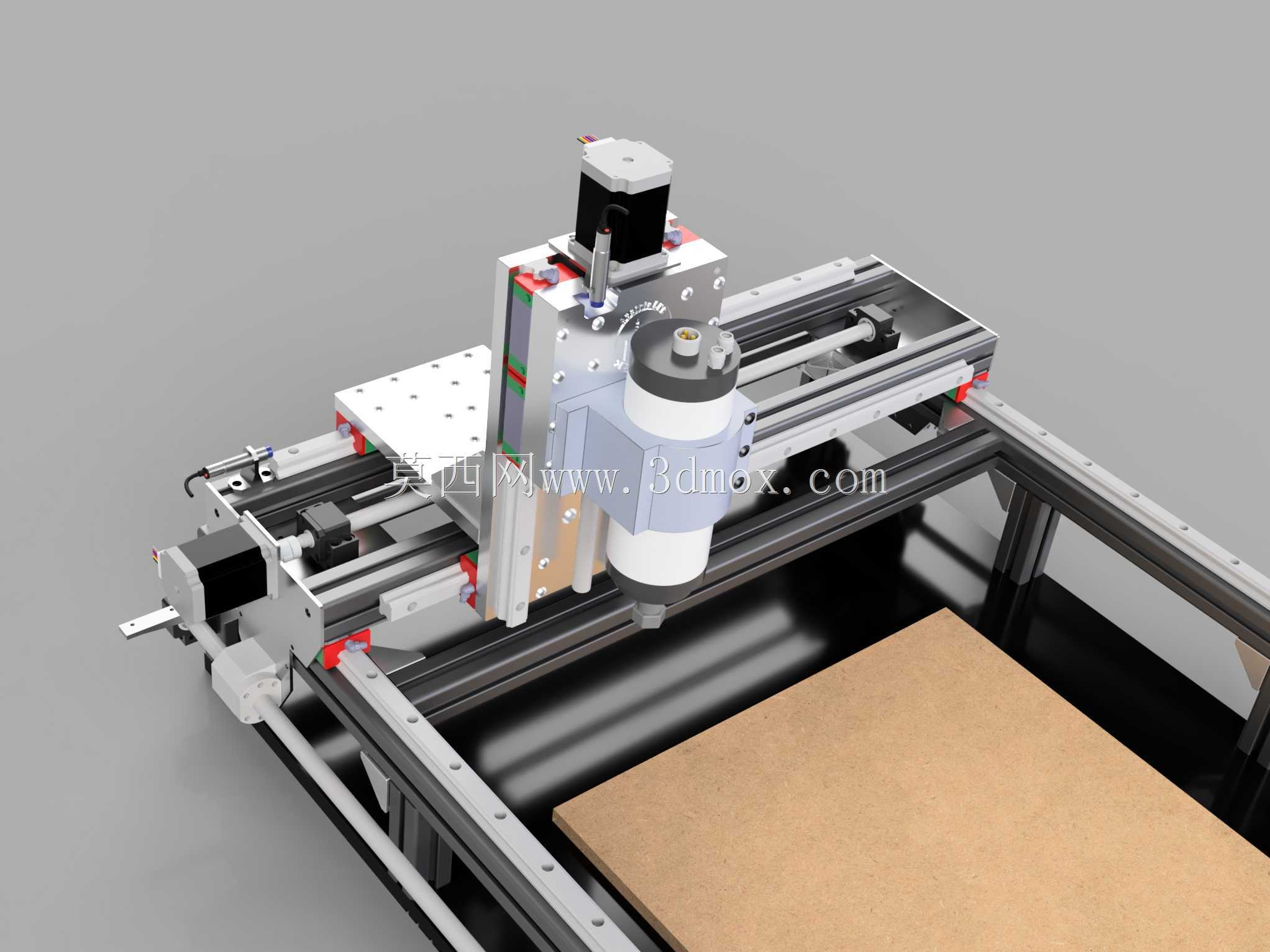

　　从结构设计逻辑来看，设备采用龙门移动式的传动布局，加工台面固定在机架底部承托位置，待加工板材直接平铺在台面上通过压块或者夹具固定，龙门架沿Y轴方向做前后往复运动，搭载主轴的滑座沿X轴横梁做左右移动，主轴组件自身沿Z轴滑台做上下进给，这种布局的优势在于工作台本身不需要做传动运动，承载能力不受传动件负载限制，铺放大尺寸板材时不会因为台面移动产生惯性偏移，加工过程的整机稳定性更好，同时铝型材框架的拼接精度可以通过后期调整螺栓预紧力、校准导轨平行度来修正，不需要大型铸造床身的时效处理工序，组装周期更短。

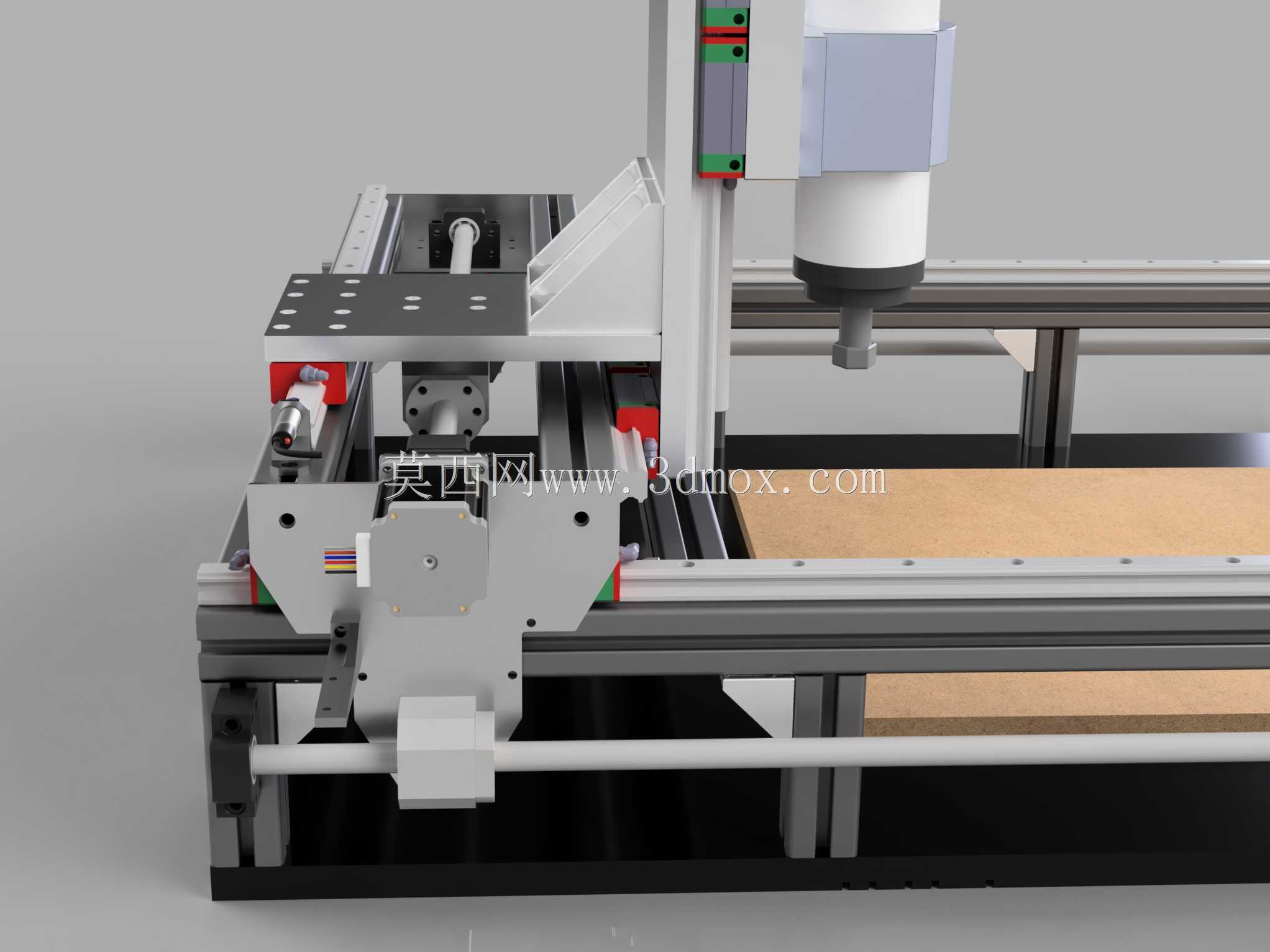

　　传动部分的设计上，三个轴向均采用线性直线导轨作为运动导向件，配合同步带或者滚珠丝杠做传动输出，导轨直接安装在铝型材的预置槽位上，通过定位螺栓锁紧，安装时可以通过百分表打表调整导轨的直线度与平行度，保证运动过程中无卡顿、无偏摆。主轴组件采用高速风冷电主轴，安装在Z轴滑台的安装座上，可根据加工材质的不同更换对应规格的刀具，适配铣削、雕刻、钻孔等不同的加工需求，主轴的转速可通过配套的调速器调整，加工软质塑料、木材时可采用高转速低进给的参数，加工亚克力、铝片等材质时可匹配对应的进给速度与下刀深度，避免崩边或者断刀问题。

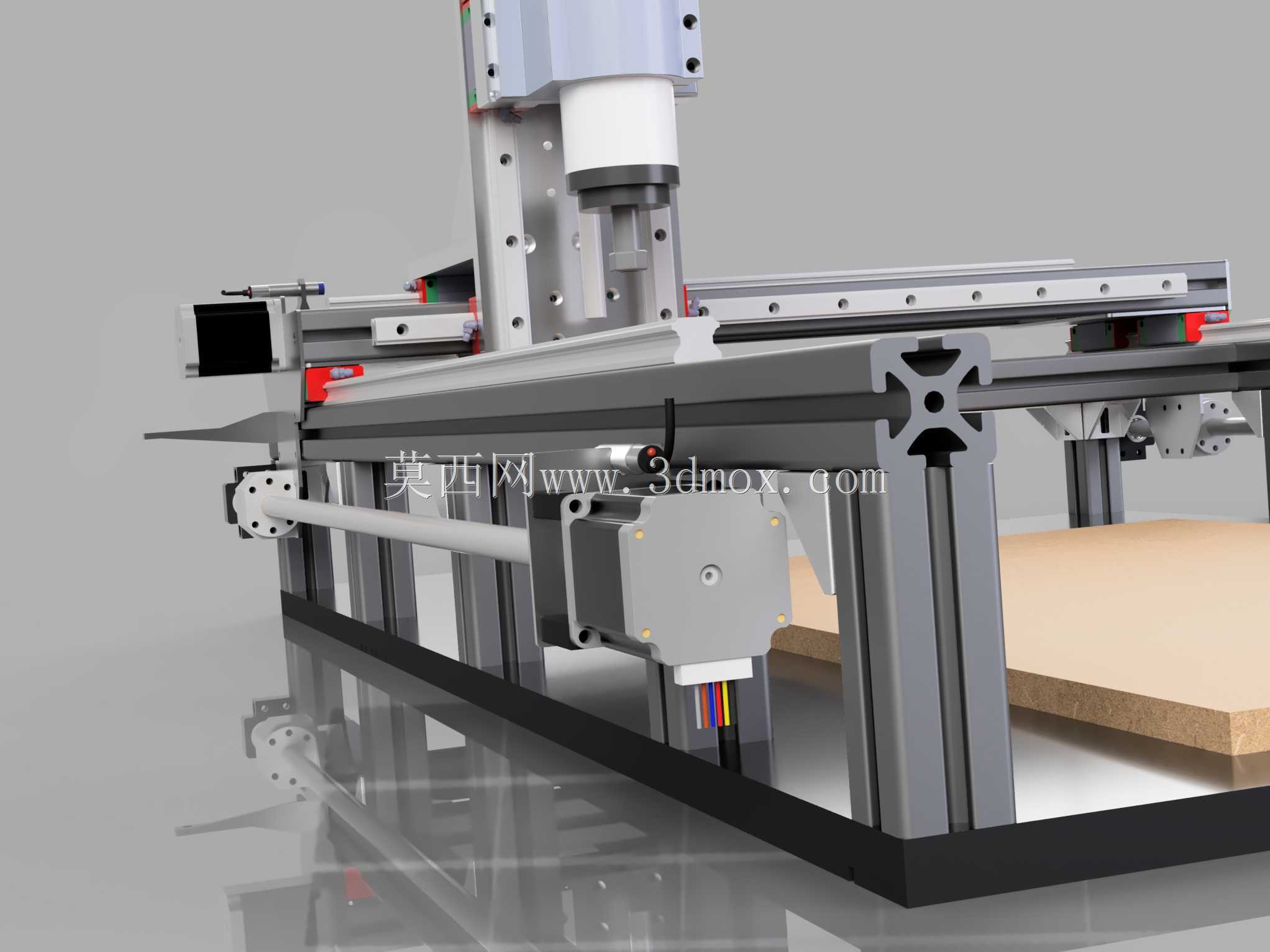

　　机架的底部支撑采用铝型材脚座搭配可调脚杯，安装时可以通过调整脚杯的高度来校准整机的水平度，避免因为地面不平整导致机架扭曲，影响导轨的运动精度。横梁部分的铝型材采用加厚截面的规格，保证龙门架高速移动时的结构刚性，减少主轴切削时的震颤，提升加工表面的光洁度。设备的走线全部沿铝型材的内置槽位布置，通过线槽收纳，避免运动过程中线缆拖拽剐蹭，所有传动部件的预置安装位都预留了调整余量，后期如果需要更换更长行程的导轨、更大功率的主轴，都可以在现有框架基础上做改装升级，不需要完全重新搭建机架。

　　在实际使用场景中，这类设备可以完成木工板材的浮雕雕刻、广告行业亚克力字的切割、PCB电路板的钻孔铣边、软铝片的轮廓加工等工序，相比大型工业雕刻机，占地面积更小，可放置在普通工作台面上使用，对厂房空间的要求更低。设计时充分考虑了组装的便捷性，所有铝型材的连接均采用标准角码与T型螺栓，不需要专业的焊接设备，普通机械从业者按照装配流程即可完成整机组装，各部件的选型均采用通用标准件，后期更换配件不需要定制特殊规格，维护成本更低。Z轴滑台的设计上预留了激光模组的安装位，可根据使用需求更换激光头，实现激光雕刻、切割的功能拓展，一机多用提升设备的使用场景覆盖范围。

　　工作台面采用高密度密度板作为铺垫层，加工时如果出现误切不会损伤下方的机架结构，铺垫层磨损后可以快速更换，成本极低。各轴向的限位开关均安装在导轨行程的两端，避免运动超程导致的部件碰撞损坏，整机的运动控制通过配套的数控系统实现，可导入标准的G代码加工文件，完成预设路径的自动加工，操作逻辑与常规数控设备一致，有数控操作基础的人员可以快速上手。框架的连接部位均做了应力分散设计，角码的安装位置避开了导轨的安装基准面，不会影响导轨的校准精度，整机组装完成后可通过试切标准试件来反向校准运动精度，补偿传动间隙，保证加工尺寸的准确性。
