迷你切割机曲柄传动机构三维设计

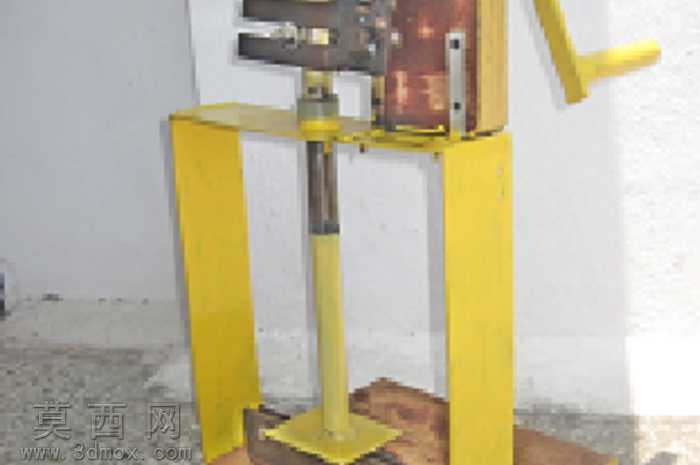

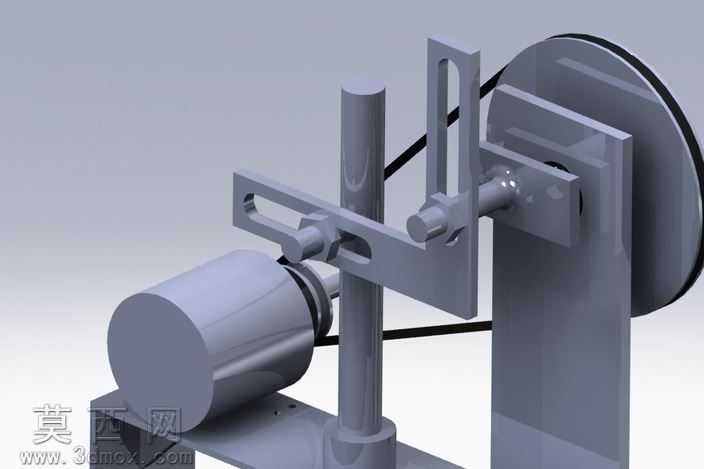

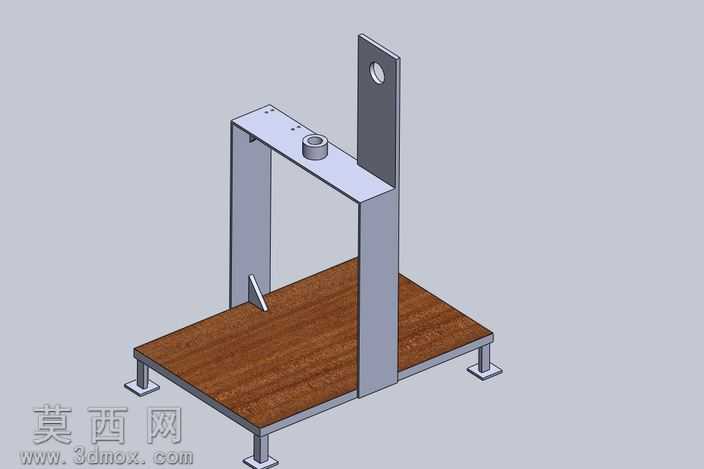

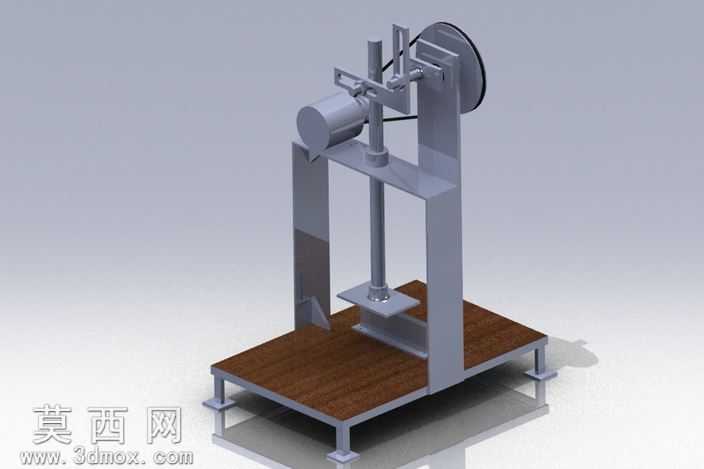

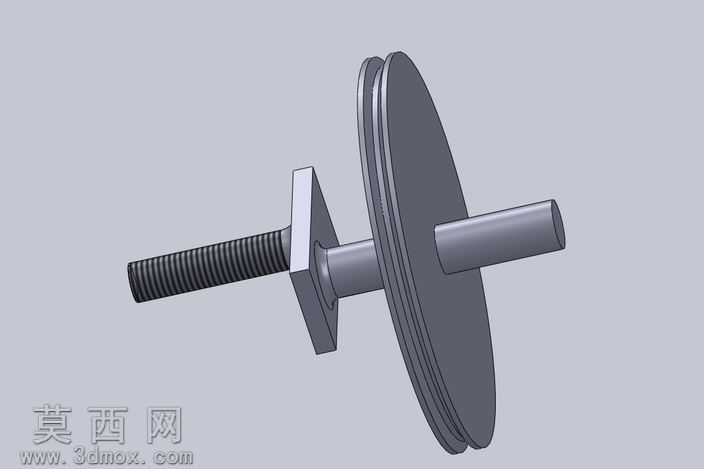

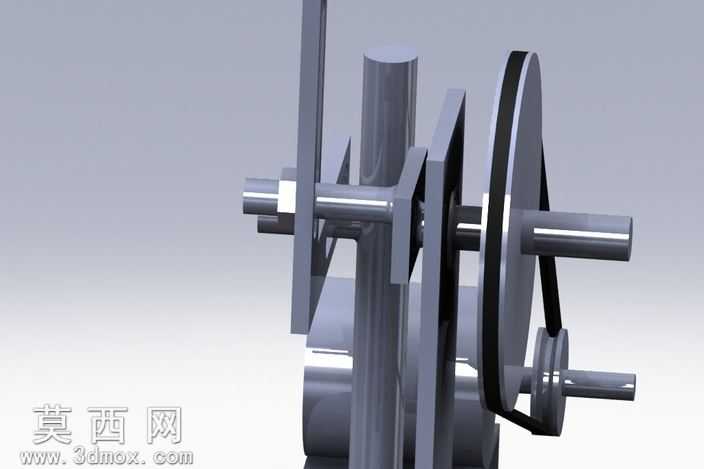

本作品为迷你切割机的曲柄传动机构三维设计，整体采用三维建模软件完成全参数化构建，从核心传动逻辑出发还原了小型切割设备的动力传递路径。建模过程中首先完成曲柄核心回转件的参数绘制，精准匹配回转中心与偏心距的尺寸比例，保证动力输入后可以稳定将旋转运动转换为往复直线运动，适配切割机的往复切削动作需求。后续依次完成支撑立柱、导向滑架、传动摆杆、动力输入轮以及模拟切割动力单元的结构建模，所有零件间的装配约束完全按照实际机械装配逻辑设置，回转副、移动副的配合公差预留合理，可直接用于运动仿真验证传动流畅度。渲染阶段采用哑光金属材质赋予所有结构件，还原普通钢材加工后的真实质感，场景采用柔和均匀的布光方式，清晰展现各零件的轮廓结构与装配关系，无过度光影效果干扰结构展示。设计过程中重点优化了曲柄与滑架的连接结构，采用开槽式滑配结构减少传动过程中的卡滞风险，支撑件采用立式板架与圆柱立柱结合的形式，在保证整体结构刚度的同时尽可能精简零件数量，降低迷你设备的整体重量与加工成本。动力输入端搭配带轮结构，可适配常规小型电机的动力输入，传动路径短、结构紧凑，完全符合小型台式迷你切割机的设计定位，整体结构无冗余设计，各部件的受力路径清晰，可直接作为小型切割设备的传动方案参考，也可用于机械原理教学中曲柄滑块机构的实例演示。
