航空发动机燃烧室衬板结构三维设计

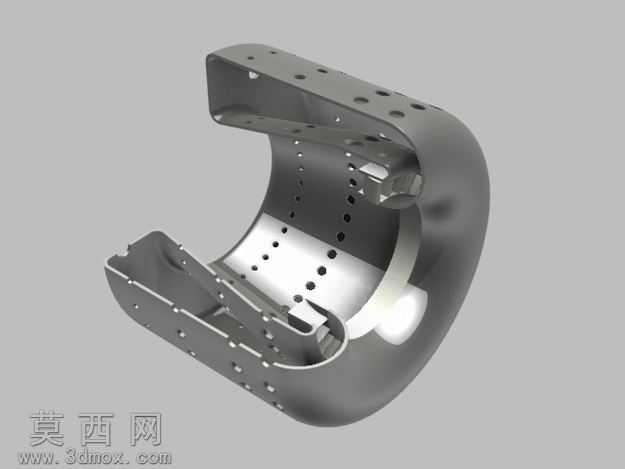

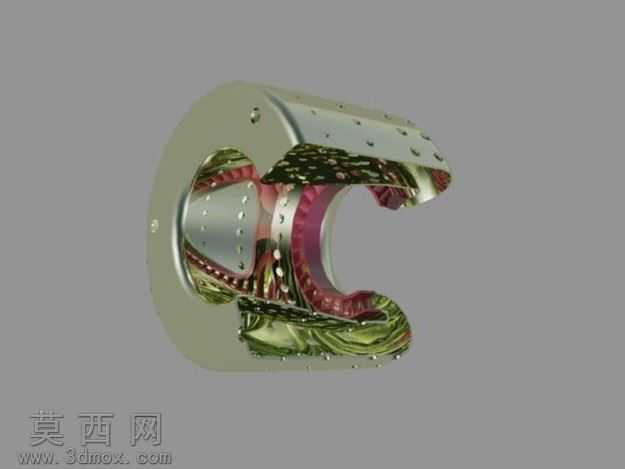

本作品为航空发动机热端核心部件燃烧室衬板的三维参数化设计模型，整体采用耐高温合金钣金类构件的建模思路完成全流程制作。建模阶段首先通过草绘勾勒衬板的弧形主体轮廓，结合拉伸、曲面扫掠命令生成半包围式的弧形基体，匹配燃烧室内部的环形安装空间曲率，保证衬板与燃烧室内壁的贴合度满足装配公差要求。模型表面的多组散热通孔采用阵列命令完成排布，根据燃烧室不同区域的热流密度差异，调整孔位的间距、孔径与排布密度，在高温燃气接触区域设置更密集的小孔结构，强化冷却气流的流通换热效果，降低衬板工作状态下的热应力集中风险。衬板边缘的折边、定位卡槽结构通过折弯、切除命令精准还原，折边处做了圆角过渡处理，避免钣金加工过程中出现应力开裂问题，同时预留的安装定位槽可与燃烧室壳体的固定卡扣精准配合，保证装配时的定位精度。渲染阶段赋予模型哑光高温合金材质，调整金属粗糙度参数模拟经过高温氧化处理的构件表面质感，添加柔和的环境光突出衬板曲面的弧度变化与孔位的排布层次，清晰展现构件的内外结构细节。设计过程中充分考虑衬板的工作工况，在保证结构强度满足承力要求的前提下，通过多孔结构优化构件整体重量，同时兼顾冷却气流的流场分布合理性，让衬板在高温高压的燃烧环境中既能起到隔热防护作用，又能维持长期工作的结构稳定性，模型的所有结构特征均符合实际钣金加工的工艺要求，可直接用于后续的工程分析与生产制造参考。
