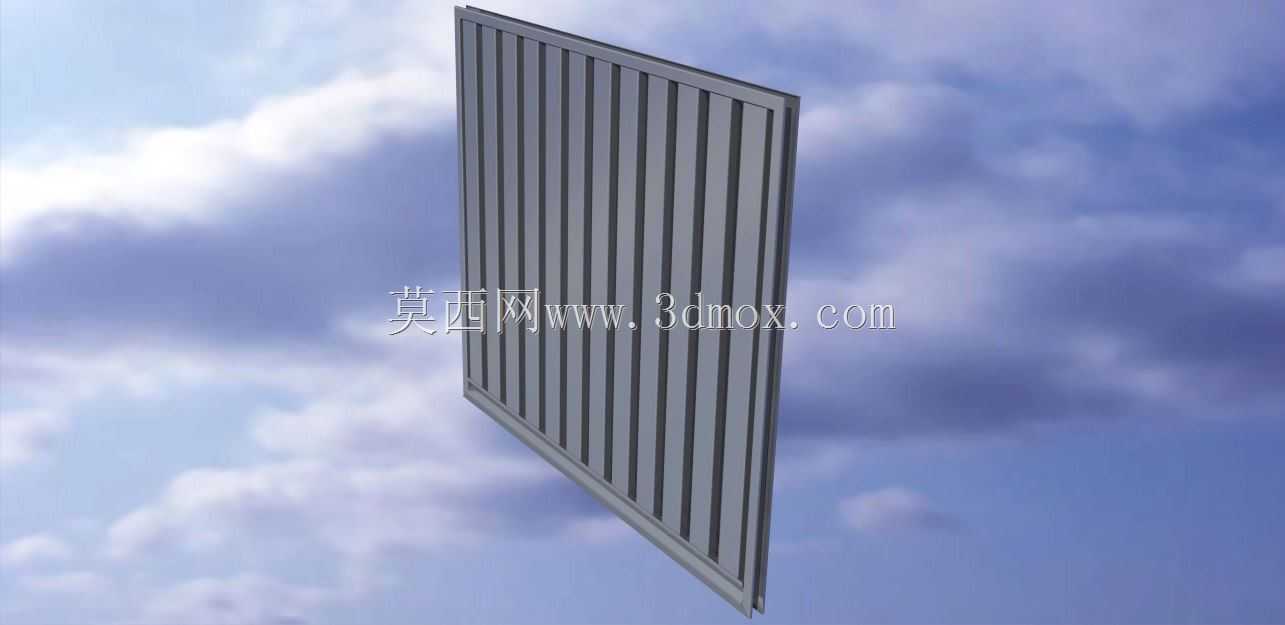

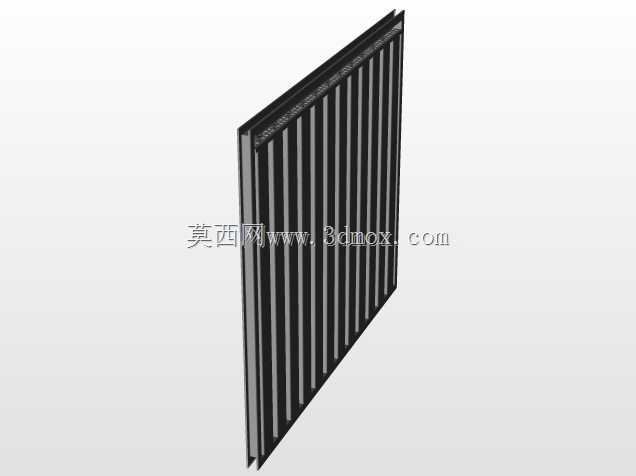

工业厂房竖向百叶防风挡雨通风构件

　　在工业厂房的侧墙通风口、设备机房外墙进排风口、户外电气柜体散热口等场景中，这类竖向排布的百叶构件是兼顾通风与防护需求的常用结构件。很多刚接触结构设计的工程师容易把百叶构件当成简单的钣金折弯拼接件，实际在做三维建模和结构选型时，需要兼顾通风效率、抗风阻性能、防雨水倒灌、安装适配性多个维度的要求，稍有疏漏就会出现雨天渗水、大风天叶片变形异响、通风量达不到设计要求的问题。

　　从实际使用场景来看，这类竖向百叶的核心作用是在保证空气流通的前提下，阻挡外部杂物、大颗粒沙尘、直向雨水进入空间内部，同时在强对流天气下，通过叶片的导流角度分散侧向风的冲击力，避免强风直接灌入室内对内部设备、物料造成影响。不同于常见的横向百叶，竖向排布的叶片在应对侧向风雨时，导流路径更顺畅，不容易在叶片表面积留灰尘、落叶，后期运维清理的频次更低，尤其适合多风沙、多雨地区的厂房外墙通风口使用。

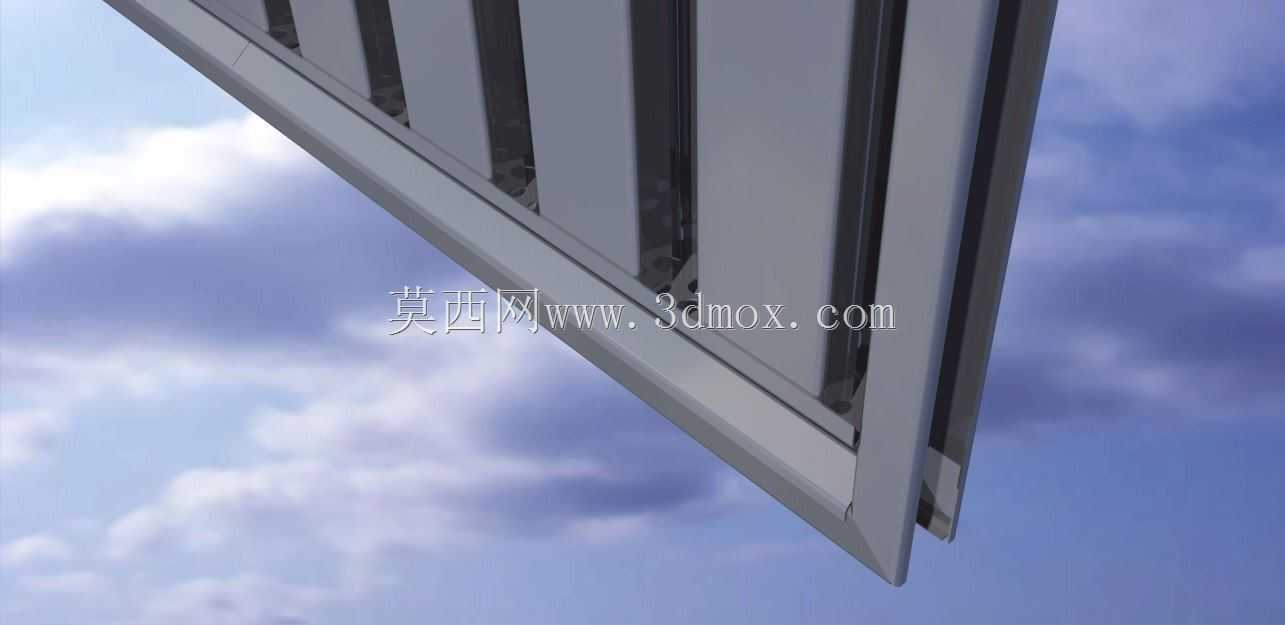

　　做这个构件的三维设计时，首先要确定的是叶片的截面角度和间距参数。叶片采用等截面冷弯成型结构，每片叶片的弯折角度控制在120度到135度之间，这个角度区间下，既能保证水平方向的视线遮挡和风雨阻挡效果，又不会让通风阻力过大；叶片之间的净间距根据通风量需求调整，常规工况下净间距控制在40mm到60mm，间距过小会大幅提升风阻，降低通风效率，间距过大则会失去挡雨、防风沙的作用。整个百叶的外框采用折边型材结构，框体的折边宽度不小于30mm，一方面是给叶片提供足够的安装固定面，保证叶片和外框连接的结构强度，另一方面是在安装时，框体的折边可以和墙体洞口的预埋安装面贴合，配合密封胶条封堵缝隙，避免雨水从安装缝隙渗入。

　　从安装边界来看，这类百叶构件属于模块化拼装结构，单块标准模块的宽度通常控制在1200mm以内，高度根据洞口实际尺寸调整，当洞口尺寸超过单块模块的承载上限时，需要在模块中间增加竖向加强筋，避免外框和叶片在长期风载荷作用下出现变形。安装时，框体通过膨胀螺栓固定在墙体的预埋钢框或者混凝土洞口上，固定点的间距不大于500mm，每个固定点都要加装减震垫片，避免大风天气下构件和墙体之间产生共振异响。叶片和外框的连接采用抽芯铆钉或者点焊固定，固定点的位置要做打磨平滑处理，避免出现毛刺、锐边，防止后期安装维护时划伤作业人员。

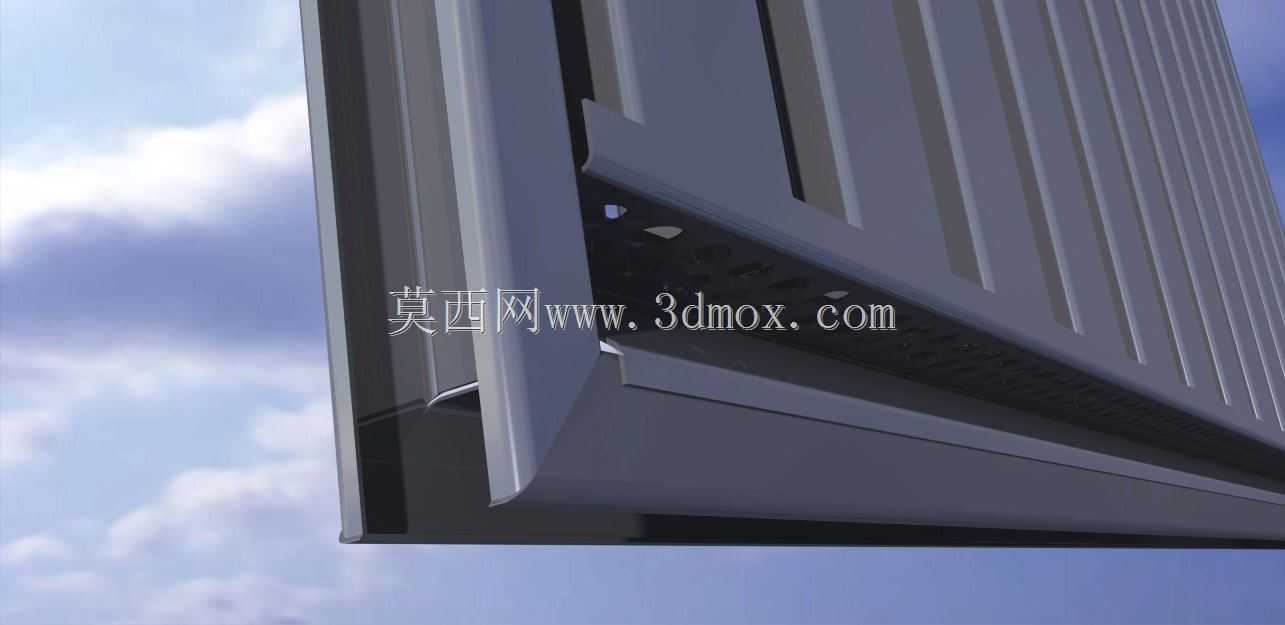

　　很多工程师在建模时容易忽略叶片的导流细节，实际在叶片的外侧下边缘，要做一个5mm左右的反向折边，这个折边的作用是让顺着叶片表面流下的雨水在折边位置直接滴落，不会顺着叶片内侧流到构件内部；同时叶片的安装角度要保持统一的倾斜方向，所有叶片的倾斜角度误差控制在2度以内，避免出现局部角度偏差导致雨水倒灌、风阻不均的问题。在结构强度校核上，要按照当地10年一遇的最大风压值做载荷验算，保证叶片和外框在额定风压下的变形量不超过构件长度的1/200，不会出现叶片变形脱落、框体开裂的问题。

　　另外，这类百叶构件在不同应用场景下可以做适配调整，比如用在有散热需求的设备机房时，可以在百叶内侧加装防虫网或者防尘滤网，滤网采用抽拉式结构固定在框体的内侧卡槽里，方便后期拆卸清理；用在有降噪需求的机房外侧时，可以在叶片表面粘贴微孔吸音材料，在保证通风的同时降低噪音向外传递的量级。建模过程中，所有的钣金折弯处都要预留对应的折弯圆角，避免折弯时出现应力集中导致板材开裂，不同厚度板材的折弯圆角要匹配板材的折弯系数，保证加工出来的构件尺寸和三维模型的设计尺寸一致，不会出现拼装时框体和叶片不匹配、缝隙不均的问题。
