通风管道风量调节密闭风阀结构

　　在商用建筑通风系统、工业除尘管网、洁净车间送风回风管路的实际布设场景中，这类风阀是管路风量调控、支路通断控制的核心执行部件，日常工况下承担着平衡各支路风阻、按需调节送排风量、检修时切断管路通路的实际作用，和普通民用风口的调节挡板不同，该结构的密封性能、调节精度、动作可靠性直接影响整个通风系统的运行效率与能耗水平。

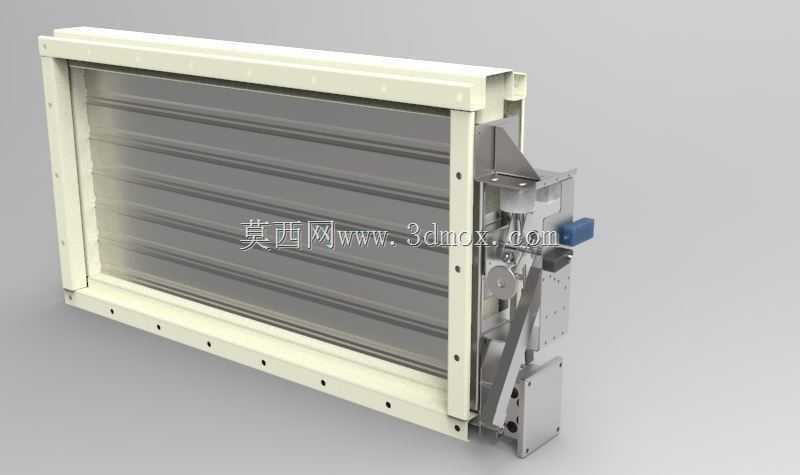

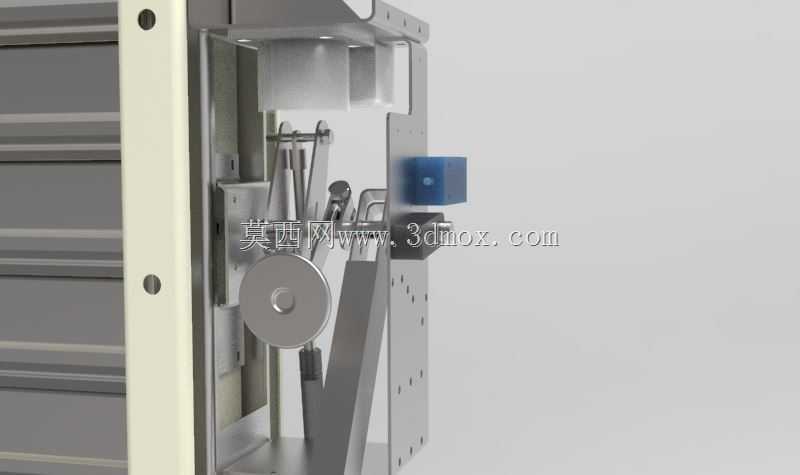

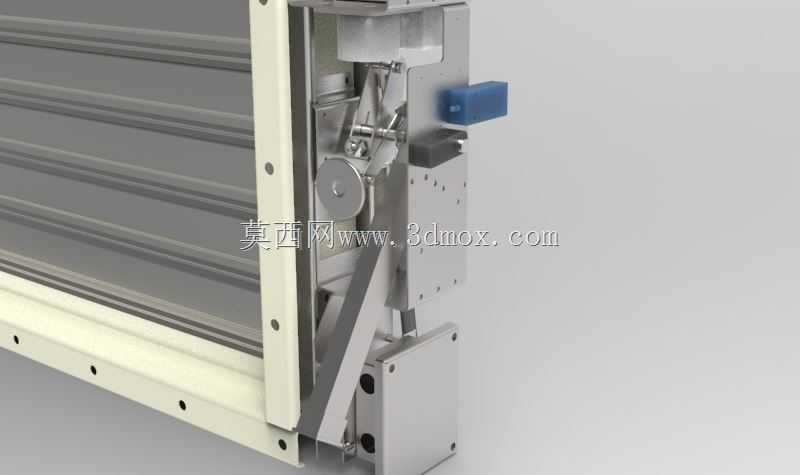

　　从结构设计逻辑来看，该风阀采用多叶片联动式结构，叶片为同向翻转的流线型截面，相比单叶挡板结构，多叶联动的开启过程中风阻变化更线性，调节过程中不会出现管路气流的剧烈紊动，叶片边缘设置有连续的密封胶条嵌槽，关闭状态下叶片间搭接密封、叶片与边框间压紧密封，可满足中低压通风管路的漏风率要求。驱动侧采用外置式连杆传动机构，将执行器的旋转扭矩同步传递给每一片叶片的转轴，连杆铰接点均设置有自润滑轴套，长期往复动作不会出现卡滞、旷量问题，执行器安装位预留了标准的方轴连接接口，可适配手动调节手柄、电动执行器、气动执行器等不同驱动形式，满足不同场景的控制需求。

　　边框采用折边铆接式框体结构，整体为矩形截面，框体四周预留有统一规格的螺栓安装孔，孔位间距符合通风管路法兰连接的通用标准，可直接与同规格的矩形风管法兰对接安装，不需要额外制作转换连接件。安装边界方面，框体厚度方向尺寸紧凑，安装时不需要在管路周边预留过大的操作空间，驱动机构侧预留的检修空间仅需满足执行器拆装、连杆调试的操作距离即可，适合在吊顶内、设备夹层等空间局促的管路节点安装。叶片转轴采用双侧支撑结构，转轴与框体的连接位置设置有耐磨轴套，既可以降低叶片翻转的摩擦阻力，也能避免转轴位置漏风，长期运行下不会出现叶片下垂、刮蹭框体的问题。

　　实际选型应用中，这类风阀可适配不同截面尺寸的矩形通风管路，设计时可根据管路的设计风速、工作压力调整叶片厚度、框体板材厚度以及连杆的传动强度，用于除尘系统时可在叶片表面做耐磨涂层处理，用于有防腐要求的排风系统时可选用不锈钢板材加工制作，用于高温风管场景时可更换耐高温密封胶条与轴套材质。安装过程中需要注意框体与风管法兰的密封垫铺设，保证连接位置的气密性，调试时需要先检查连杆机构的动作同步性，确认所有叶片开启角度一致、关闭时完全密封，再根据系统风量平衡要求标定开启角度。日常维护时仅需要定期检查铰接点的润滑状态、密封胶条的老化情况，不需要对整体结构做频繁拆解，整体维护成本较低，适合在各类通用通风系统中批量应用。
