车用铝制管带式散热器三维结构设计

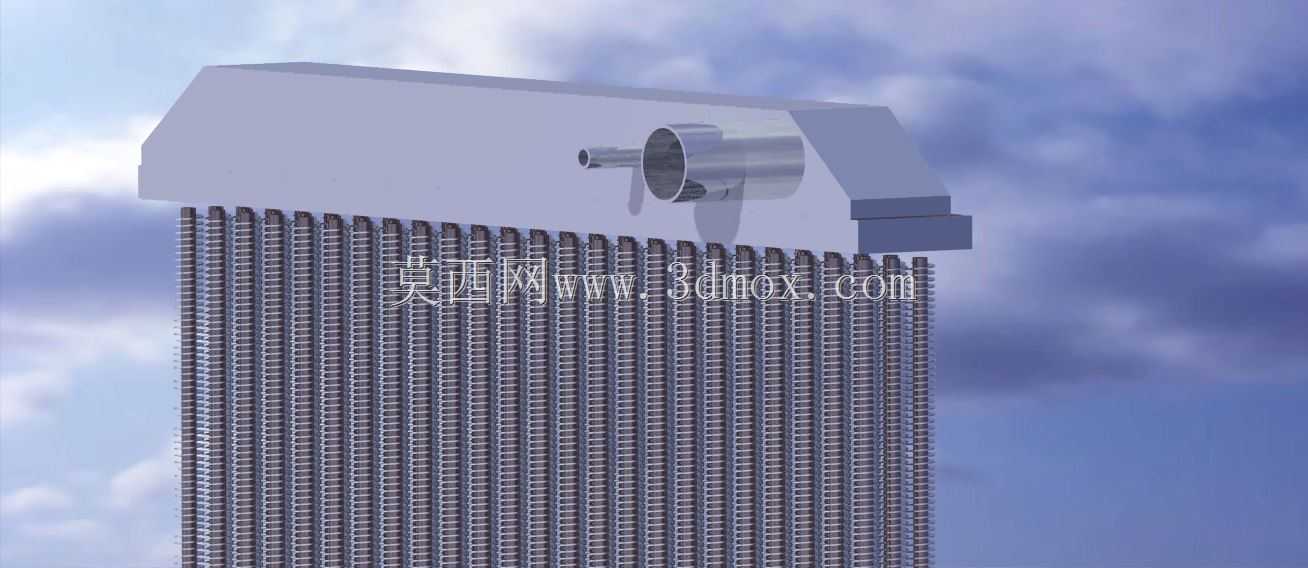

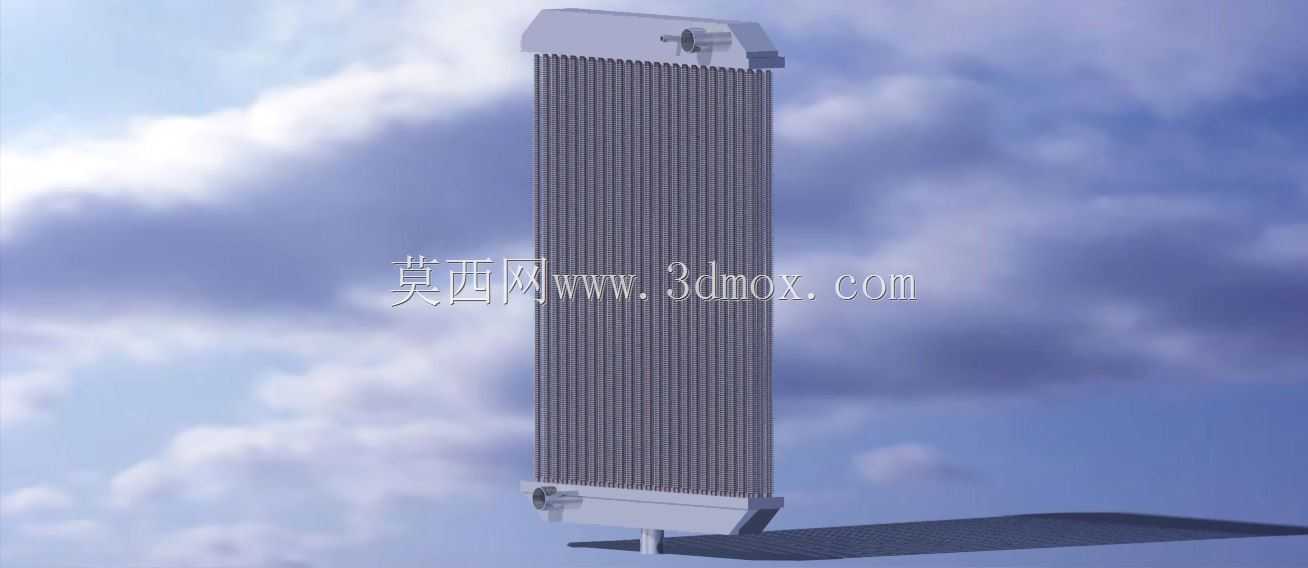

　　这款管带式散热器的三维结构，是针对商用车动力系统冷却回路开发的换热部件，日常在重卡、工程机械的动力舱内承担高温冷却液的热量散出任务，也可适配小型发电机组、液压站的独立冷却回路使用。从结构拆解来看，芯体采用密集排布的多孔扁管配合蛇形散热翅片的组合，扁管内部的多流道设计可以将冷却液拆分多股细流，增大冷却液与管壁的接触面积，蛇形翅片上冲压的百叶窗结构，能够在冷却气流穿过芯体时不断切割气流边界层，避免气流在翅片表面形成稳定的隔热层，提升空气侧的换热效率，这部分的翅片间距、扁管壁厚都经过热平衡校核，既保证足够的换热面积，也不会因为翅片过密导致风阻过大，影响动力舱的进风效率。顶部的水室采用一体化注塑成型的结构，进水口设置在水室侧端的凸台位置，

　　接口采用标准的快插结构适配整车冷却管路，水室内部设置有分流筋，可以将进入水室的冷却液均匀分配到每一根扁管当中，避免靠近进水口位置的扁管流量过大、远端扁管流量不足导致的换热不均问题，水室与芯体的连接采用压装加密封胶条的结构，密封胶条的压缩量在建模时预留了15%的压缩余量，既保证密封可靠性，也不会因为压装过紧导致芯体端板变形。从安装边界来看，芯体两侧的安装支脚采用折弯成型的钢板结构，支脚上的安装孔位按照整车动力舱的安装点坐标定位，孔位周边做了翻边强化处理，能够承受车辆运行过程中的振动载荷，避免安装位置出现开裂。整个模型的建模过程中，对芯体部分的翅片做了参数化关联，调整翅片间距、扁管数量时可以自动更新芯体整体尺寸，

　　方便后续针对不同功率的动力系统做适配改型，水室的安装接口也预留了参数化修改的基准，更换不同管径的管路接口时不需要重新绘制整个水室结构。在实际工程应用中，这类散热器的选型首先要匹配动力系统的热负荷，根据发动机额定功率下的散热量需求确定芯体的正面面积、厚度，再根据整车冷却系统的管路布置确定水室进出水口的方向、安装支脚的位置，建模时需要重点关注芯体与水室的密封面平面度，安装支脚的位置度，避免装车后出现密封泄漏、安装孔位错位的问题。另外，模型中对散热扁管的内部流道做了简化处理，实际生产中扁管的壁厚通常在0.3mm左右，建模时保留了壁厚特征，方便后续做有限元热应力分析时可以直接提取模型，不需要额外补画壁厚结构，

　　翅片与扁管的焊接位置也做了贴合面处理，模拟实际钎焊后的连接状态，在做振动仿真时可以准确还原焊接位置的应力分布。对于结构设计从业者来说，这类散热器的建模难点在于密集翅片的阵列排布与参数化关联，既要保证翅片与扁管的贴合精度，也要控制模型的整体文件大小，避免因为翅片数量过多导致模型操作卡顿，这个模型中采用了特征阵列加轻量化显示的处理方式，在保留结构特征的前提下优化了模型的运行流畅度，方便在整车装配时直接调用。
