工程机械水冷式板翅散热器结构设计

　　这款水冷散热器的三维结构设计，核心面向非道路移动工程机械、中型商用车辆的动力舱冷却需求，适配额定功率120-180kW区间的柴油动力系统，可同时承担发动机循环冷却液、液压系统回油的换热任务，解决动力舱高负荷工况下的热量堆积问题。从实际装车场景来看，这类散热器通常布置在动力舱前端迎风位置，正面正对整车进风格栅，利用车辆行驶过程中的迎面气流，配合后端可选装的电子吸风风扇，完成冷热介质的热量交换，避免发动机水温过高、液压油黏度下降导致的系统效率衰减、密封件老化加速等工程常见故障。

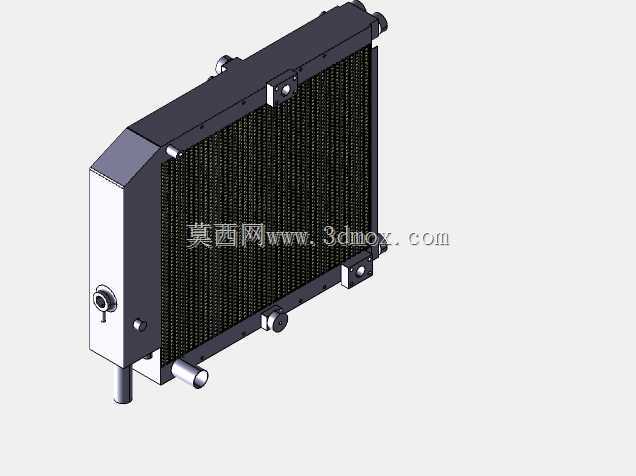

　　从结构设计逻辑来看，整个模型采用分体式集成布局，左侧为一体式冲压成型的水室结构，采用铝合金板材冲压焊接成型，水室侧壁预留了两个不同通径的冷却液管接头，靠下位置的大管径接头为冷却液进水口，承接发动机缸盖出水的高温冷却液，靠上位置的小管径接头为排气及溢流接口，对接整车膨胀水箱，用于排出冷却循环系统内的空气，避免气蚀损伤水泵及水室焊缝。水室侧面还预留了温度传感器安装螺纹孔，可直接拧装水温感应塞，为整车仪表提供实时水温信号，无需额外设计转接安装座，减少装配工序的额外加工量。

　　核心换热区域采用板翅式芯体结构，散热带与冷却管采用高频钎焊工艺连接，散热带采用开窗式结构，相比平直散热片可提升35%以上的换热效率，同时控制空气侧的流阻在合理区间，避免迎风阻力过大导致动力舱进风不足。芯体四周采用加厚侧护板进行包边固定，护板上预留了四个对称布置的减震垫安装座，安装座上开有直径12mm的通孔，可通过M10的螺栓配合橡胶减震垫将散热器固定在车架安装支架上，橡胶减震垫的压缩量设计预留3mm的余量，可吸收车辆行驶过程中车架传递的振动，避免芯体焊缝长期受交变应力出现开裂渗漏的问题。

　　顶部的安装支架采用折弯成型的钢板结构，通过螺栓与芯体侧护板连接，支架上预留了两个吊耳结构，方便生产装配过程中的吊装转运，同时也可作为上部固定点，连接动力舱的上部拉杆，提升散热器在整车颠簸工况下的固定可靠性。进出水接头的伸出长度设计为28mm，可适配内径32mm的工业级橡胶水管，接头端部设计有环形凸台，安装水管后可通过喉箍锁紧，避免高压冷却液渗漏。液压油冷却的流道集成在水室下部的独立腔体内，与冷却液腔完全隔离，避免两种介质互串，油道通径设计为20mm，可满足液压系统最大60L/min的回油流量需求，油液在流道内通过与冷却液的温差完成换热，将液压油工作温度稳定在55-75摄氏度的最优区间。

　　从安装边界尺寸来看，整个散热器的主体轮廓尺寸为580mm520mm120mm，安装孔位的横向中心距为480mm，纵向中心距为420mm，可直接适配多数中型装载机、挖掘机、重型叉车的动力舱安装空间，无需对车架安装位进行二次改焊。设计过程中充分考虑了维护便利性，芯体表面的散热带间距设计为2.2mm，既保证足够的换热面积，也可在日常维护时通过高压气枪从背风面反向吹除附着在散热带上的灰尘、柳絮、碎屑等杂物，避免堵塞风道导致散热效率下降。水室底部预留了放水螺塞安装孔，在冬季长期停机或更换冷却液时，可拧开螺塞排空水室内残留的冷却液，避免低温环境下冷却液结冰胀裂水室。

　　整个模型的结构细节完全还原实际量产产品的工艺要求，所有焊缝位置均预留了合理的焊接余量，安装孔位的公差按照IT12级设计，满足批量生产的装配精度要求，没有出现理想化的无公差设计，可直接用于同类型产品的结构参考、改装选型的适配校核，也可作为冷却系统匹配计算的三维数模基础，用于CFD流场仿真的模型导入，帮助设计人员快速完成动力舱热管理的方案验证。
