列管式油冷却换热装置三维结构

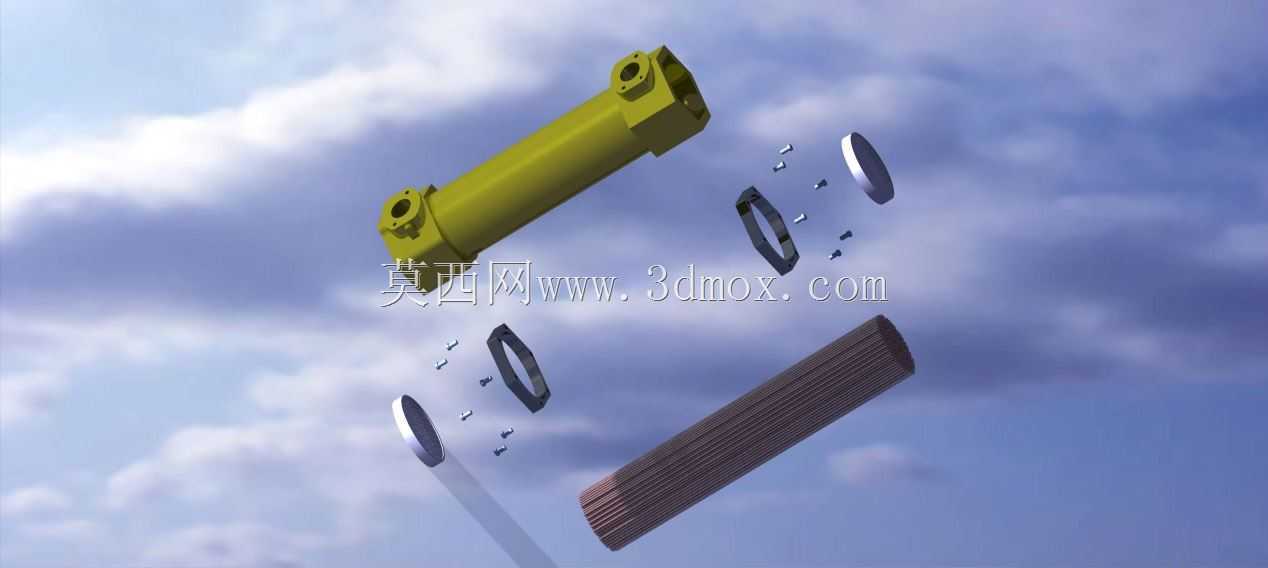

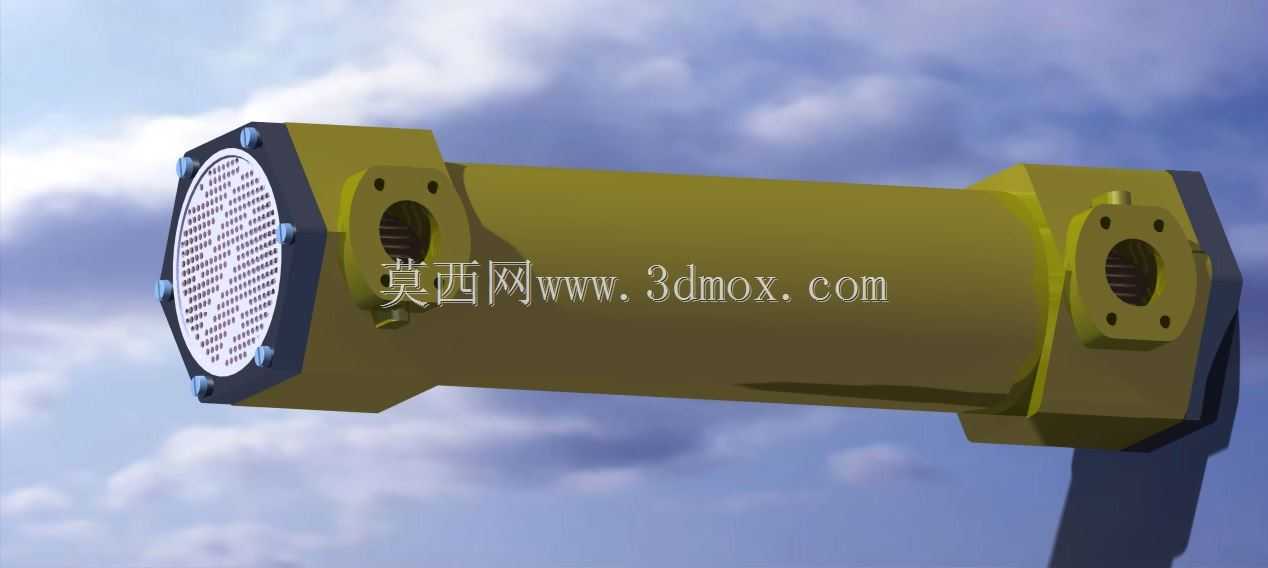

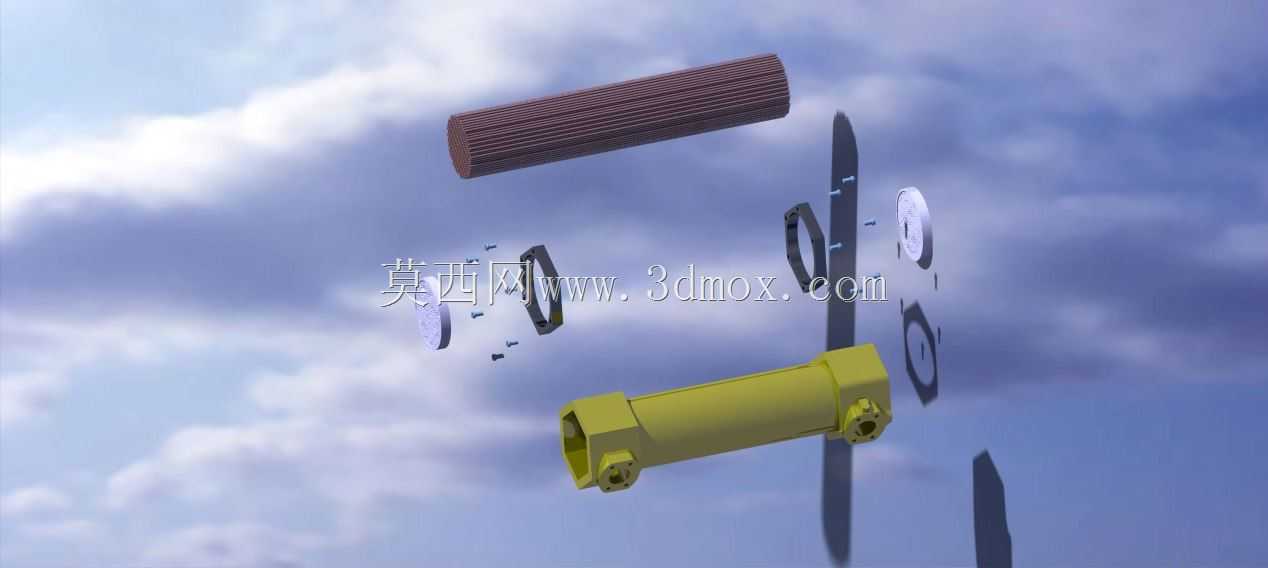

　　在液压系统、润滑系统以及小型工艺流体回路的热管理环节，这类列管结构的换热装置是最常见的配套部件，核心作用是把回路中携带摩擦热、压缩热的高温介质热量传递给另一侧的冷却介质，把工作介质温度控制在密封件、液压元件允许的长期工作区间内，避免油温过高导致油液黏度骤降、密封老化加速、元件磨损加剧的问题。从结构上看，该装置采用卧式筒体布局，两端集成带法兰接口的端盖结构，端盖与筒体之间通过周向均布的螺栓实现压紧密封，端盖内侧布置管板与密集换热管束，管束两端与管板通过胀接或者焊接固定，实现管程、壳程的流体完全隔离，避免两种介质发生串混。筒体两侧的接口分别对应壳程的介质进出，端盖上的法兰接口对应管程的冷却介质进出，

　　实际选型安装时需要根据现场管路走向匹配接口朝向，该模型的接口均采用标准方形法兰结构，法兰面预留螺栓过孔与密封槽，可直接匹配对应通径的管路连接件，不需要额外做转接结构设计。设计这类换热结构时，首先要根据换热量需求核算换热面积，管束的数量、单管长度、管径直接决定总换热面积，同时要兼顾壳程的流体扰流效果，避免壳程出现流动死区导致局部换热效率下降，该模型的筒体直径与管束长度比例控制在常规工业应用的合理区间，既保证足够的换热行程，也不会因为筒体过长导致安装时的支撑跨距过大，运行中出现管束振动的问题。安装边界方面，该装置整体为圆柱形卧式结构，两端的端盖外径略大于筒体直径，安装时需要预留端盖拆卸的操作空间，方便后期检修时抽出管束做清理，

　　尤其是采用水作为冷却介质的工况，长期运行后管束内壁容易结垢，必须预留足够的抽芯空间才能完成维护作业。筒体上的两个侧置接口中心距、接口法兰的螺栓孔分布尺寸都符合常规液压系统冷却器的安装尺寸规范，可直接适配多数中小功率液压站的安装位，不需要重新设计安装支架。实际应用中，这类换热装置常配套在液压泵站、减速机润滑站、小型工艺冷却回路中，管程通常走冷却水，壳程走需要冷却的液压油或者润滑油，两种介质在装置内呈逆流或者错流流动，通过金属管壁完成热量传递，把高温油液的温度稳定在35-55摄氏度的最优工作区间。结构设计上，端盖与管板之间的密封采用耐油橡胶垫片或者金属缠绕垫片，可根据工作压力、工作温度选择合适的密封材质，

　　周向布置的螺栓拧紧时需要遵循对角分次拧紧的工艺要求，避免端盖压紧力不均导致密封面泄漏。管束的排布采用正三角形排布方式，相比正方形排布可以在相同筒径下布置更多换热管，提升单位体积的换热效率，同时管间的间隙可以保证壳程流体顺利通过，不会因为间隙过小导致油液中的杂质堵塞管束间隙。另外，筒体两端的过渡段做了圆滑倒角处理，避免流体在进出筒体时出现局部涡流，降低流体通过的阻力损失，减少系统的额外功耗。在做三维建模时，这类结构需要重点校验管束与筒体内壁的间隙、管板与筒体的焊接位置、法兰螺栓的干涉情况，尤其是端盖螺栓的长度选择，要保证螺栓拧紧后露出2-3个螺距，同时不会因为螺栓过长顶到周边的管路或者结构件。对于设备选型人员来说，拿到这类三维模型可以直接导入到整体设备的装配体中，提前校验安装空间、接口匹配度，避免现场安装时出现空间干涉、接口对不上的问题，减少现场整改的工作量。从结构可靠性角度看，该装置的支撑位置设计在筒体两端靠近端盖的位置，支撑点距离端盖的距离控制在筒体直径的0.2倍范围内，可避免运行过程中筒体因为自重、介质重量产生的弯曲应力作用在管束与管板的连接位置，长期运行导致焊缝开裂、管束泄漏的问题。
