小型塑料制品成型用塑料注射机结构

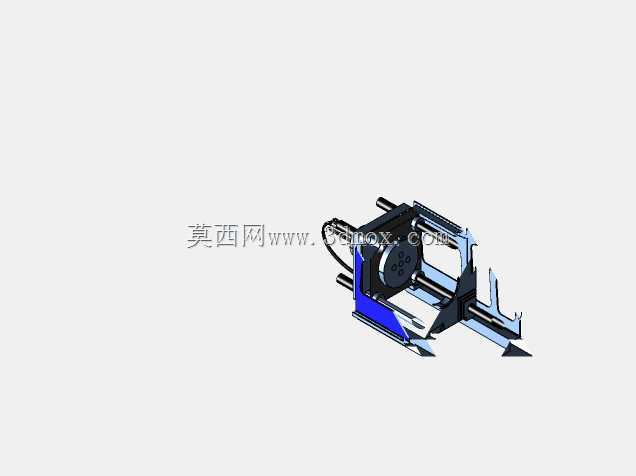

　　在日用塑料制品、小型工业塑胶配件的批量生产场景中，这类小型注射机是车间产线的核心成型单元，区别于大型吨级注塑设备，它的占地边界更紧凑，适配小批量多品种的塑胶件生产需求，常见于小型加工厂、产品打样车间、教学实训场地中，用来生产壁厚均匀、尺寸精度要求中等的热塑性塑胶制品。从结构设计逻辑来看，这套模型完整还原了注射机的核心功能模块：前端的合模机构承担模具的锁紧与开模顶出动作，设计时预留了标准模架的安装空间，合模行程适配小型模具的开模距离，避免出现开模后制品无法取出的干涉问题；中部的塑化注射单元集成了料筒、螺杆、喷嘴组件，螺杆的长径比适配通用PP、ABS、PE等常用塑胶原料的塑化需求，喷嘴的球面半径匹配主流模具浇口套的尺寸，

　　保证注射过程中不会出现溢料漏胶的问题；后侧的驱动与支撑机架承担整机的承重与动力传递，所有受力部件的安装面都做了平面度公差预留，避免长期运行后出现部件偏移导致的成型精度下降。实际生产中，这类设备的安装不需要做特殊的地基处理，整机的底部支撑脚可以调节水平，适配车间普通的硬化地面，设备的外接接口集中布置在机身后侧，包括动力线路接口、冷却水路接口、加料口位置，日常维护时不需要拆解机身主体就可以完成滤芯更换、螺杆清理、润滑点补脂等常规操作。从功能特性上看，这套结构的注射压力与保压参数覆盖小型塑胶件的成型窗口，合模力的设计刚好满足投影面积在限定范围内的模具使用，不会出现合模力过剩导致的能耗浪费，也不会因为合模力不足出现飞边缺陷。设计过程中，

　　各运动部件的行程限位都做了双重冗余设计，机械硬限位与电气限位配合，避免误操作导致的机构碰撞损坏，料筒的加热段做了分段温度控制的结构预留，不同区段可以独立设置温度，适配不同原料的塑化温度曲线。机身的操作侧预留了操作面板的安装位置，操作人员站在机身正面就可以完成参数调整、模具装卸、制品取出的全流程操作，不需要频繁移动位置，人机操作的距离符合车间作业的人体工程学要求。冷却水路的布置沿着料筒进料段、合模机构的定模板位置排布，进水与回水接口做了明确标识，避免安装时接反导致冷却效率下降。整机的外形尺寸控制在小型设备的范畴内，车间转运时可以通过普通手动叉车完成移位，不需要动用大型吊装设备，对于厂房空间有限的小型加工场景十分友好。

　　各运动部件的润滑点都引出到机身外侧，日常保养时不需要拆开安全护罩就可以完成注油操作，降低了维护的时间成本。安全防护方面，合模区域的安全门安装位置做了结构预留，安全门与设备的动作回路做联锁设计，安全门未完全关闭时合模动作无法启动，避免操作过程中出现安全隐患。料斗的安装位置在塑化单元的上方，加料高度适配操作人员的站立操作高度，不需要借助登高工具就可以完成原料补充。喷嘴与模具浇口的对中结构做了可调设计，安装模具时可以微调注射单元的位置，保证喷嘴与浇口套的同轴度，减少注射过程中的料流阻力，避免出现浇口处冷料残留、制品缺胶等问题。顶出机构的位置在动模板中心区域，顶出行程适配小型制品的顶出距离，顶杆的安装孔位符合标准模架的顶出孔布局，不需要额外改装就可以适配多数标准小型模架。
