45度弯角法兰式外螺纹连接接头结构

　　这类弯角法兰接头在流体输送管路系统里属于非常常见的过渡连接件，日常在液压站油路布设、车间压缩空气管路改造、中小型化工流体输送管线、船舶舱内管路排布场景里都能见到它的身影，核心作用是改变管路走向同时实现两种不同连接形式的管路对接，一端用法兰面实现大管径端的刚性密封连接，另一端用外螺纹实现与带内螺纹管路或者阀件的快速旋接，相比纯螺纹弯接头，法兰端的连接强度更高，能承受更高的管路压力，也更方便后期拆装维护，不用在检修时转动整段管路。

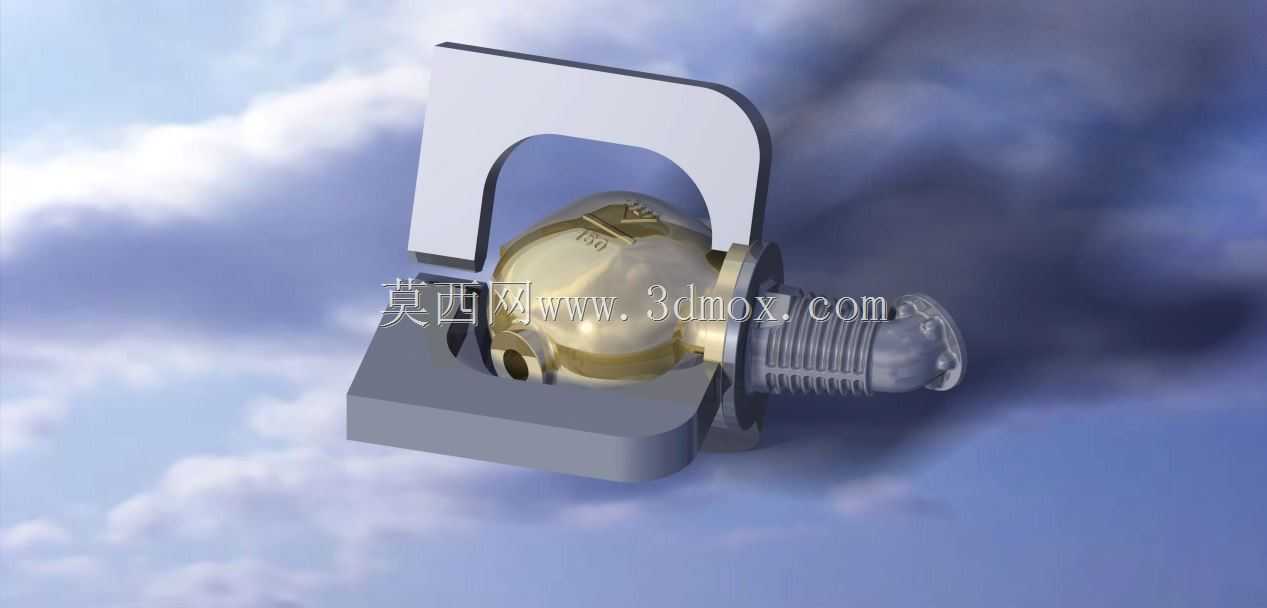

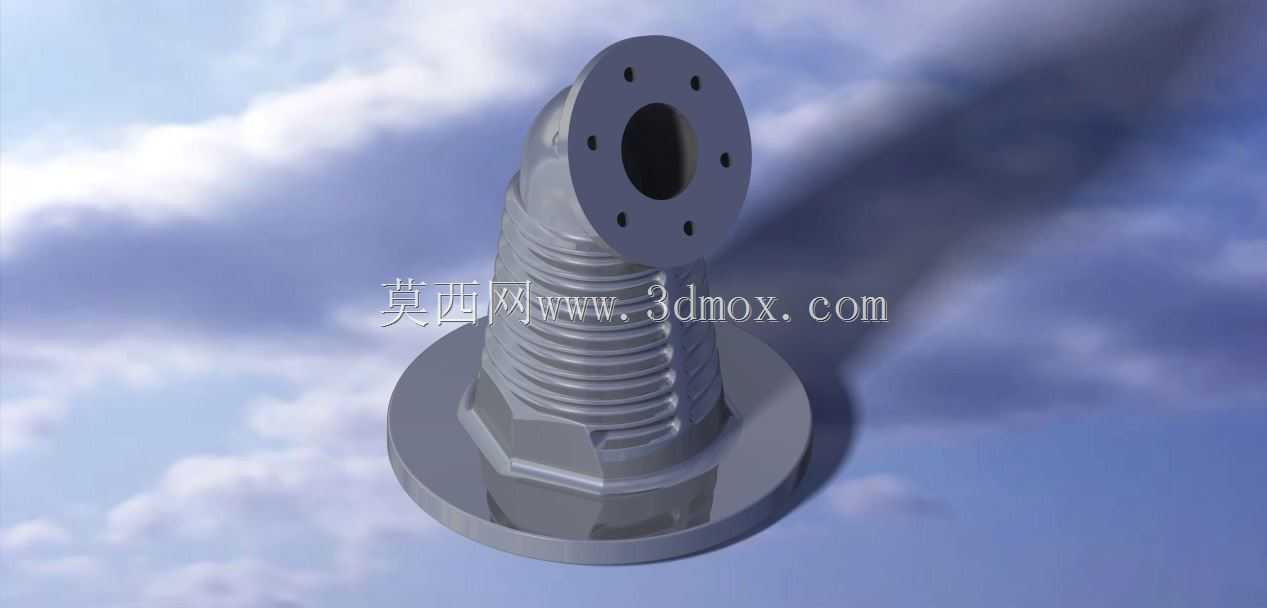

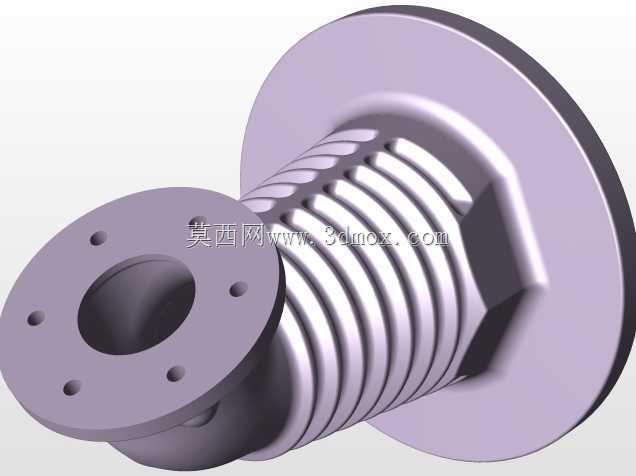

　　从结构设计逻辑来看，这个接头做45度弯角而非90度，主要是为了降低管路流体的局部阻力损失，90度弯头的流阻系数大概是45度弯头的2.3倍，在输送带有一定粘度的液压油或者润滑介质时，45度的转向角度能减少介质在转角处的涡流产生，降低管路运行时的振动和噪音，也能减少介质对转角内壁的长期冲刷磨损，延长接头的使用寿命。法兰端的密封面做了凸台结构，上面均匀分布6个螺栓安装孔，安装时可以搭配对应压力等级的密封垫片，通过螺栓预紧力实现端面密封，这种连接形式在管路需要频繁拆装的检修段、或者管路压力波动较大的工况下，可靠性比纯螺纹连接高很多，不容易出现渗漏问题。

　　接头中段的六角结构是专门为安装预留的扳手卡位，现场安装时可以用开口扳手或者活动扳手卡住这个六角部位，施加扭矩来拧紧另一端的外螺纹，不用在法兰端额外做卡位结构，避免安装时扭矩传递到法兰密封面导致垫片错位。外螺纹段的长度是经过匹配计算的，刚好能拧入对应规格内螺纹件的有效螺纹深度，不会出现螺纹拧入过深顶坏内部流道、或者拧入深度不够导致密封失效的问题，螺纹尾部和六角部位衔接的地方做了退刀槽结构，方便螺纹加工时退刀，也能避免螺纹末端和对接件端面发生干涉，保证对接端面能完全贴合。

　　底部的圆形法兰底座其实是安装时的定位支撑结构，当这个接头安装在设备面板或者油箱壁板上时，这个底座可以贴紧安装面，分散接头受到的管路载荷，避免长期受管路重力或者振动影响导致螺纹连接处松动。流道部分做了等径设计，整个接头内部的通径从头到尾保持一致，没有出现通径突变的情况，能最大程度降低介质流经时的压力损失，内壁的转角处做了圆弧过渡处理，没有尖锐的直角棱边，既减少了流阻，也避免了介质中的杂质颗粒在转角处堆积。

　　从安装边界尺寸来看，法兰端的螺栓孔分布圆直径是和对应公称通径的标准法兰匹配的，现场安装时不用重新打孔适配，直接用标准螺栓就能对接；外螺纹的规格是通用的管螺纹标准，和市面上常见的阀件、硬管、软管接头都能兼容；六角部位的对边尺寸符合标准紧固件的尺寸系列，普通的呆扳手、套筒扳手都能直接使用，不需要定制专用安装工具。整个接头的结构没有多余的冗余设计，所有结构特征都是围绕安装便捷性、密封可靠性、流阻优化这几个核心需求来做的，在三维建模过程中，这类标准件的建模需要严格匹配通用五金件的尺寸公差，尤其是法兰密封面的平面度、螺纹的公差等级、螺栓孔的位置度，这些参数如果出现偏差，现场安装时就会出现密封不严、螺栓穿不进去、螺纹拧不上的问题，建模时还要注意内部流道的顺滑过渡，不能出现建模残留的台阶或者缝隙，避免后续做流体仿真时出现计算误差。

　　在实际设备选型时，这类接头要根据管路的工作压力、输送介质的腐蚀性、工作温度范围来选择对应的材质，普通工况用碳钢镀锌就能满足需求，腐蚀工况可以选304或者316不锈钢材质，高压工况则要选用锻打材质的毛坯来加工，保证接头的结构强度能承受峰值压力不会出现开裂。日常维护时只需要定期检查法兰端的垫片有没有老化渗漏、螺纹连接部位有没有松动就行，相比焊接式的弯接头，这种可拆卸的结构后期更换成本更低，不用切割管路就能完成更换，能大幅缩短设备检修的停机时间。
