弧形弯管段水散热换热格栅结构

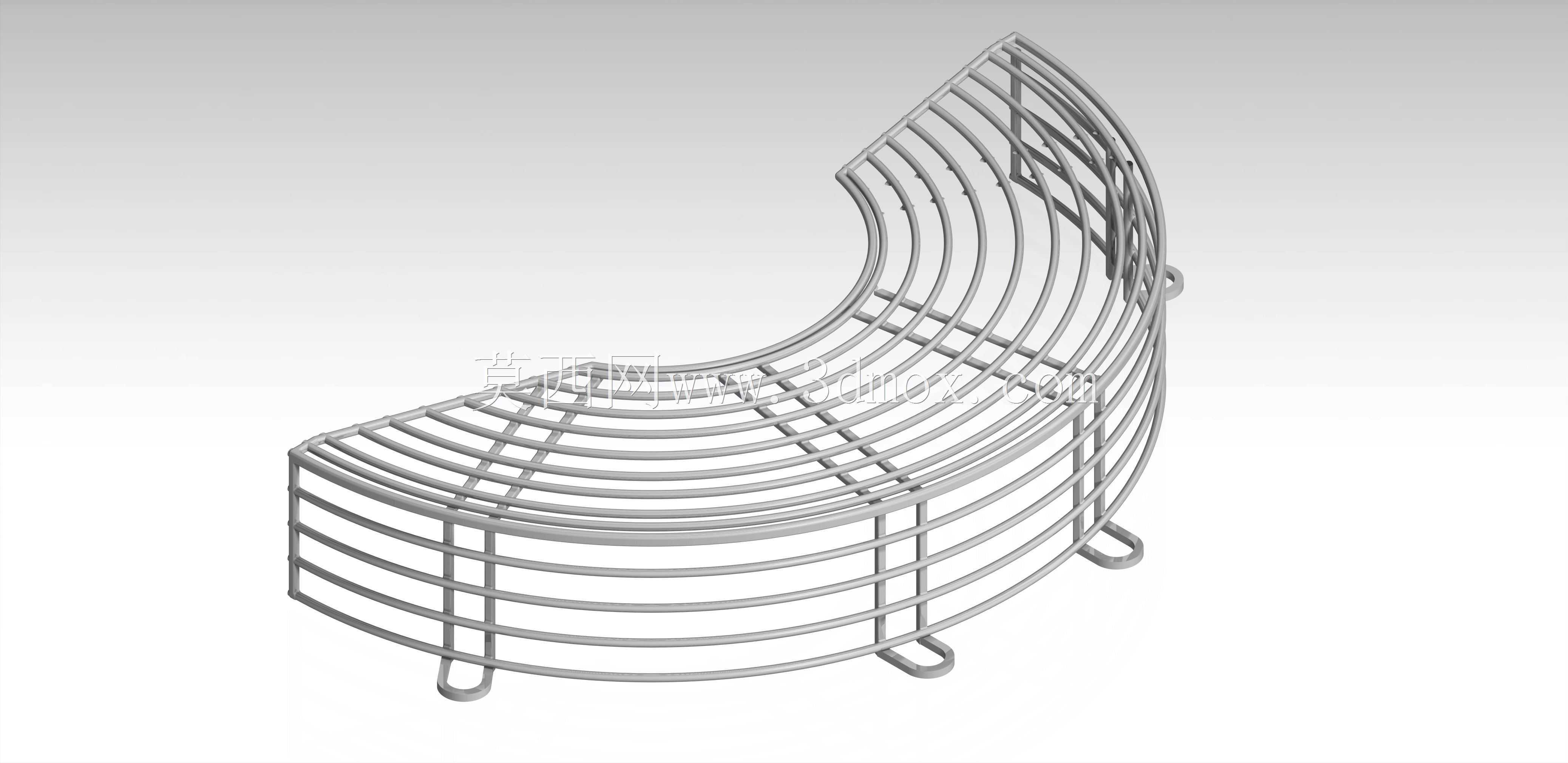

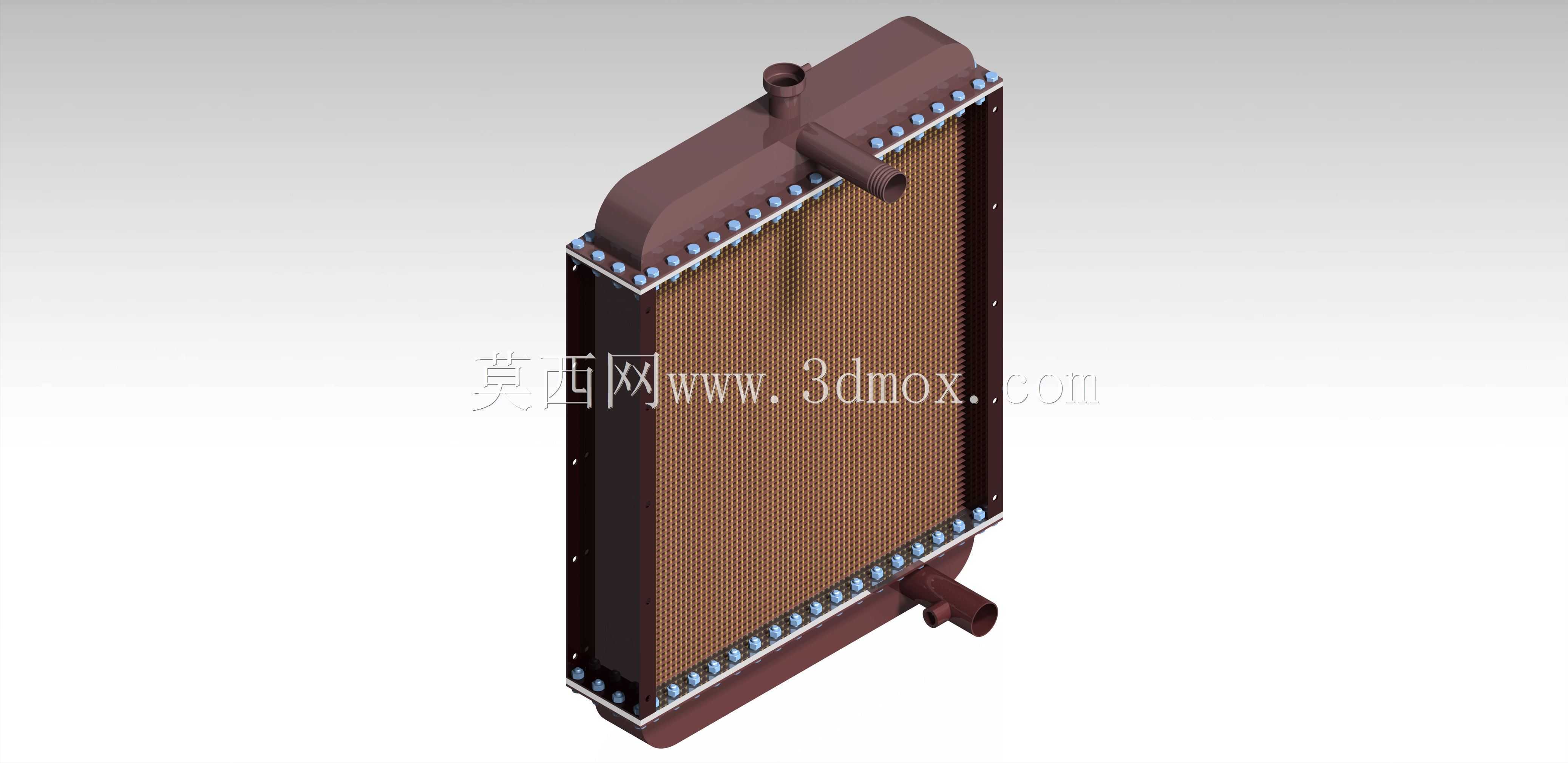

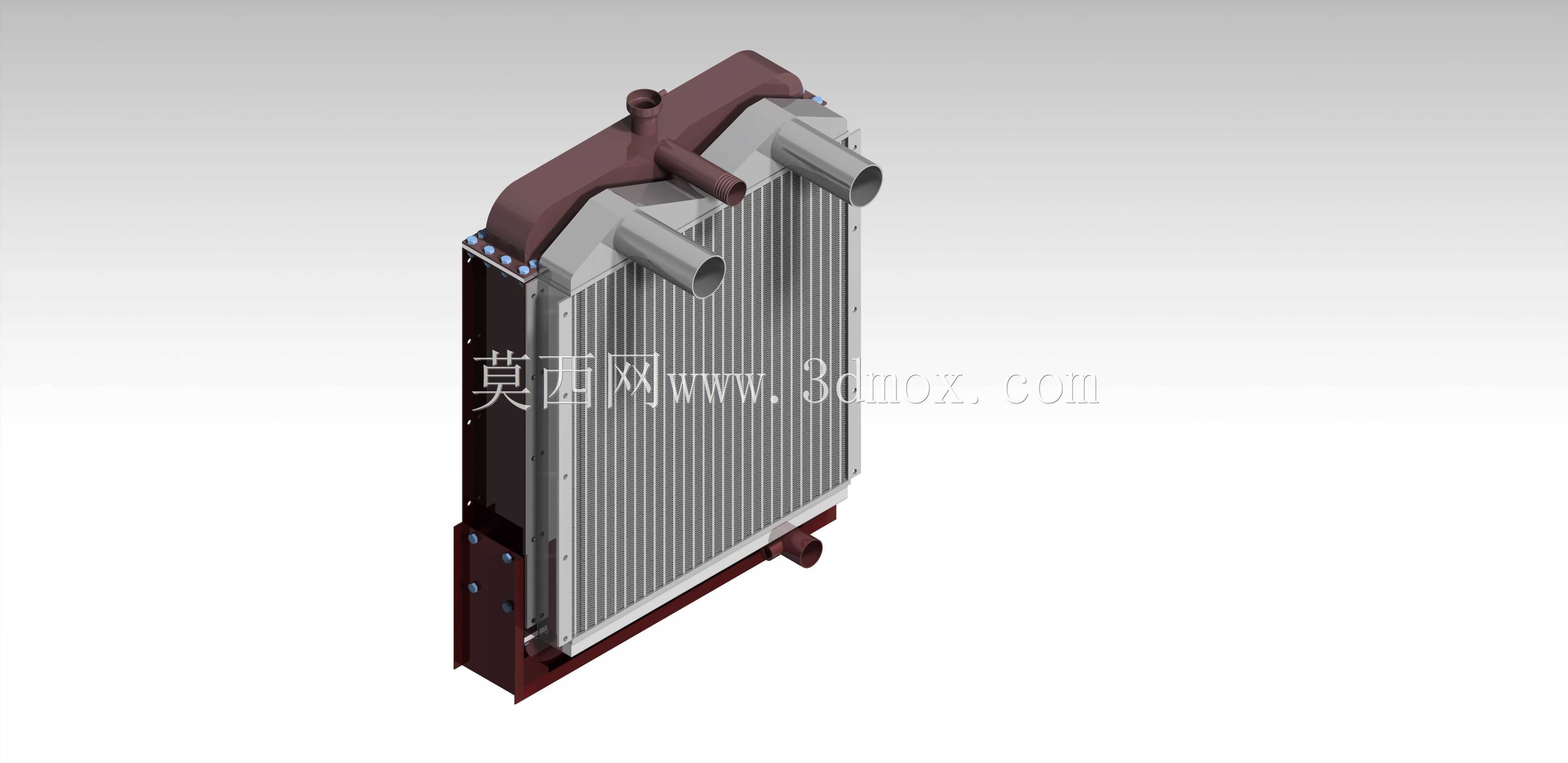

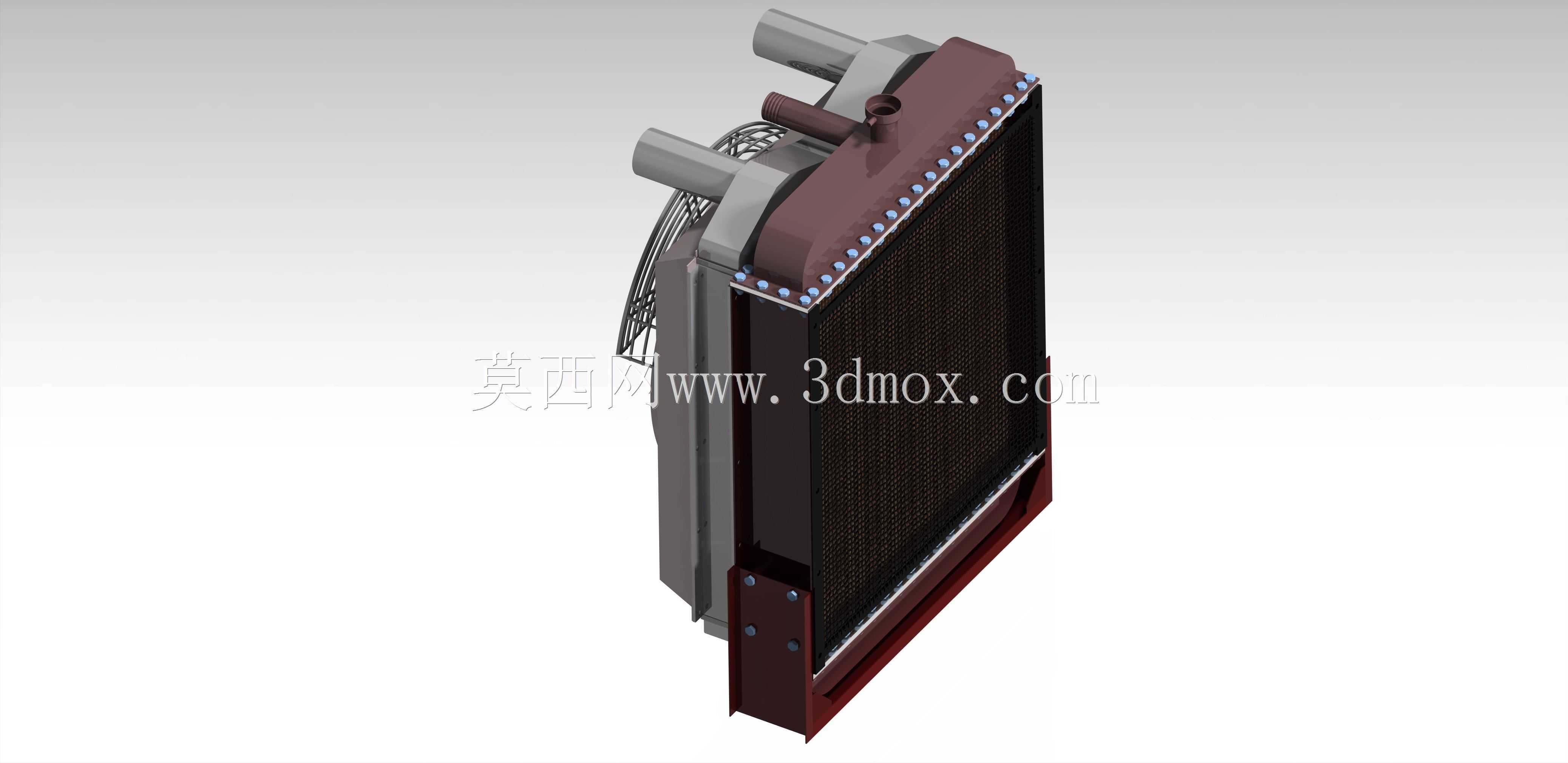

　　该弧形水散热格栅结构，主要应用在需要适配弧形安装边界的流体换热场景中，常见于小型工业循环水系统、异形空间布置的动力单元散热段、定制化温控设备的换热末端，区别于常规平直排布的散热翅片或管排结构，这款结构采用90度弧形弯转的整体构型，能够直接贴合圆弧型设备舱内壁、弯转管路旁侧的空余空间完成安装，不需要额外加装转接风道或管路弯头来适配安装位，能大幅压缩散热单元占用的设备内部空间。从实际功能来看，该结构通过多层平行排布的弧形金属条形成通透的格栅流道，当需要降温的循环水从结构内侧的流腔通过时，金属条能够快速将水流携带的热量传导到格栅表面，外部流通的空气可以顺着格栅条之间的均匀缝隙无阻碍穿过整个弧形换热面，相比封闭的壳体式散热结构，

　　空气侧的流阻更低，在同等通风量下能够带走更多热量，同时格栅的弧形构型能够引导气流顺着弯转方向平滑流动，避免直角转角位置出现气流涡旋造成的换热效率损失。设计过程中，首先确定了核心的安装边界：整体结构的内外弧半径差控制在合理范围，底部预留的三个固定挂耳直接对应安装基体上的预设安装孔位，不需要额外制作安装支架，挂耳的开孔尺寸适配常规的M6固定螺栓，安装时可以直接穿入螺栓完成锁紧，安装后结构与贴合面之间预留有3mm的通风间隙，避免格栅背面贴死基体导致空气无法流通。结构的层间距经过反复校核，既保证了金属条有足够的换热接触面积，又不会因为间隙过小导致空气中的浮尘、纤维杂物卡在格栅缝隙中造成堵塞，

　　日常维护时只需要用压缩空气从格栅外侧吹扫就可以清理掉积附的杂物，不需要拆解整个散热单元。格栅条之间的横向连接筋采用错位排布的方式，在不增加整体重量的前提下提升了整个结构的抗形变能力，即使在设备运行产生持续振动的工况下，格栅条也不会出现松动、变形移位的问题，能够长期保持均匀的流道间隙。结构侧边预留的管路接口位，能够直接对接标准口径的输水软管，接口处的翻边结构可以配合卡箍实现可靠密封，不会因为水压波动出现渗漏问题。在实际选型应用时，这款弧形散热结构特别适合安装空间受限、安装面为圆弧构型的场景，比如小型移动式制冷机组的舱内散热、弧形外壳的工业温控设备换热段、弯转管路旁的辅助散热单元，不需要对原有设备的结构做大幅改动就可以直接加装，

　　相比定制异形壳体式换热器，加工难度更低，整体重量更轻，空气侧换热效率更高。建模过程中对每一层弧形格栅条的曲率做了统一约束，保证所有条段的弧度完全一致，组装后格栅表面顺滑无凸起，不会在气流通过时产生额外的风噪，横向连接筋的位置避开了主要的气流流通通道，不会对空气流动造成额外阻挡，底部挂耳的位置做了局部加厚处理，避免安装锁紧时应力集中导致结构开裂，整体结构的所有棱边都做了小圆角处理，既可以避免加工和安装过程中划伤操作人员，也能减少气流经过棱边时产生的涡流损耗。
