车床夹头定位压紧下巴结构件

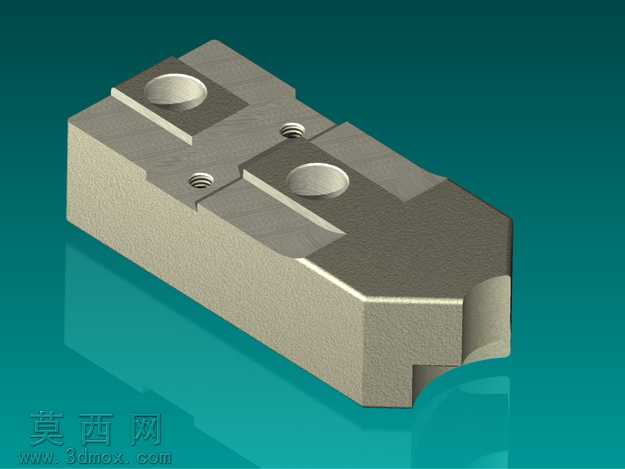

本模型为车床夹头配套的下巴定位压紧结构件，采用三维参数化建模方式完成全尺寸构建，建模过程中严格遵循机械加工零件的公差配合要求，对所有安装孔位、定位面、压紧接触面的尺寸精度做了对应约束。模型整体为长方体基座搭配异形端头的结构，主体部分设置了两处圆形定位凸台，用于和夹头基座的对应凹槽完成嵌合定位，保证安装后的位置精度；凸台旁侧设置了两处内螺纹孔，用于穿装紧固螺丝实现零件与夹头基体的刚性连接，螺纹孔采用标准机械牙型建模，可直接导出用于后续的机加工编程。零件端头做了圆弧过渡的异形切削处理，该结构是为了适配车床夹头工作时的工件避让需求，避免夹头开合过程中与工件或周边传动部件发生运动干涉。材质渲染部分采用了磨砂金属质感的合金钢材质，还原了该类机床配件经过调质处理后的表面质感，同时对定位面、螺纹孔内壁做了高光处理，区分加工面与非加工面的视觉差异。设计思路上，该零件作为车床夹头的辅助定位组件，核心作用是在夹头夹紧工件时提供侧向的支撑限位，抵消工件加工过程中产生的径向切削力，避免工件出现振颤或位移，提升车床加工的尺寸稳定性；建模时对零件的棱边均做了合理的倒角处理，既消除了机加工后的锐边安全隐患，也能减少零件安装过程中与配合件的刮擦磨损。模型的所有结构特征均采用可编辑的参数化特征构建，后续可根据不同型号车床夹头的安装尺寸需求，快速调整对应参数完成变型设计，无需重新绘制整体结构，能够大幅缩短同类机床配件的设计迭代周期。
