3D扫描探针配合数控机床加工测试装置

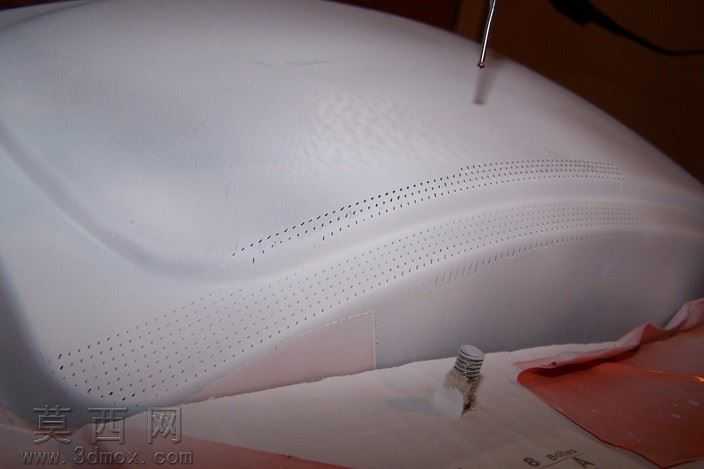

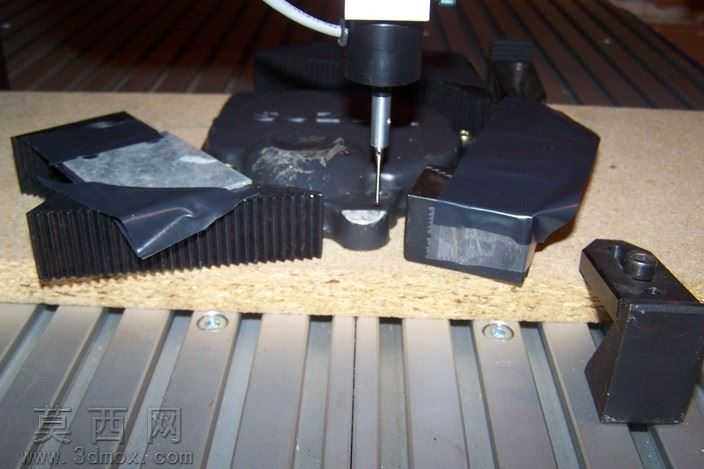

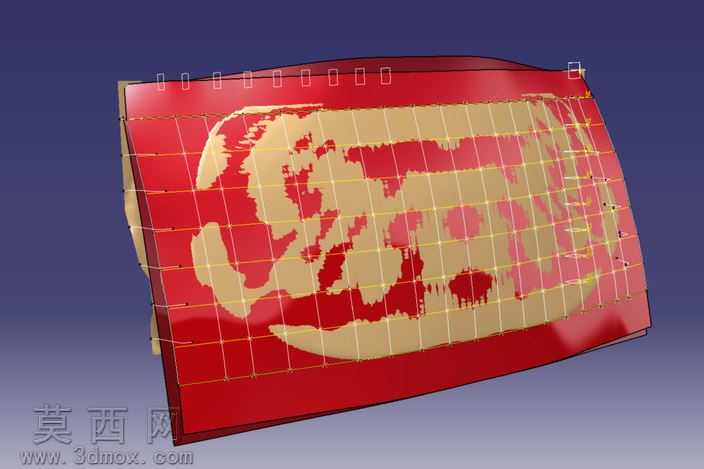

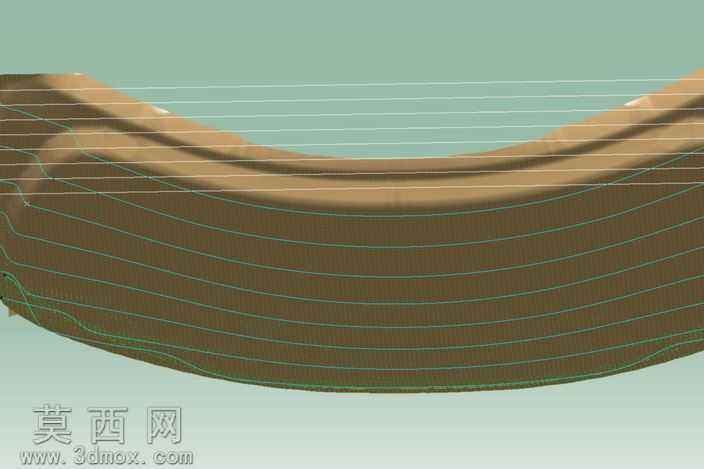

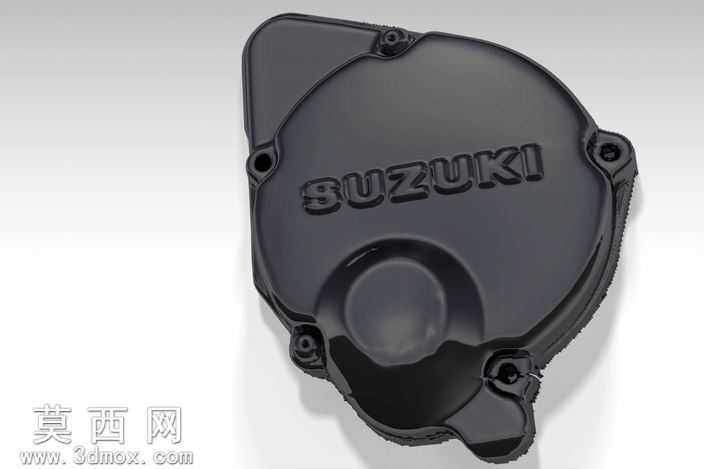

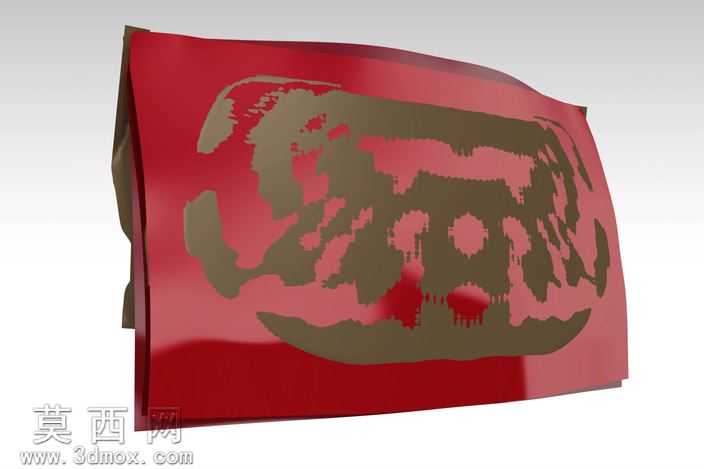

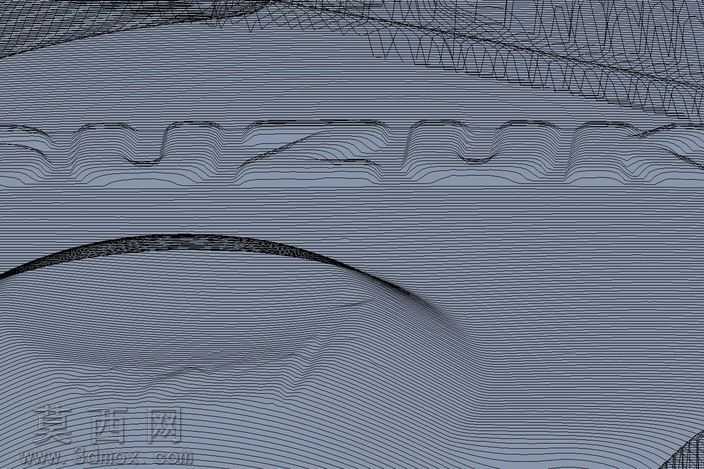

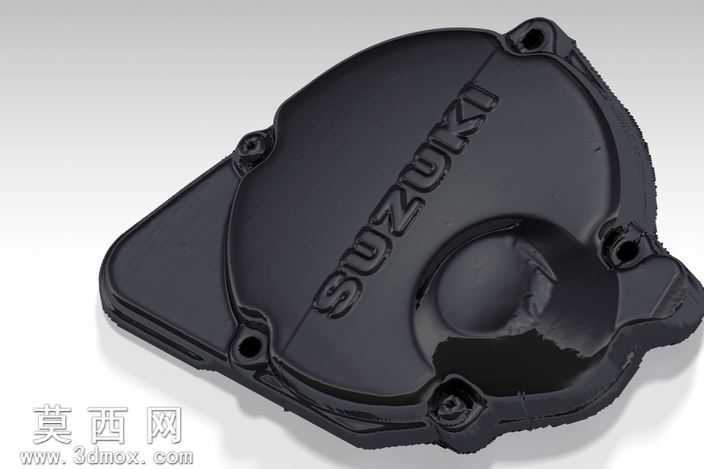

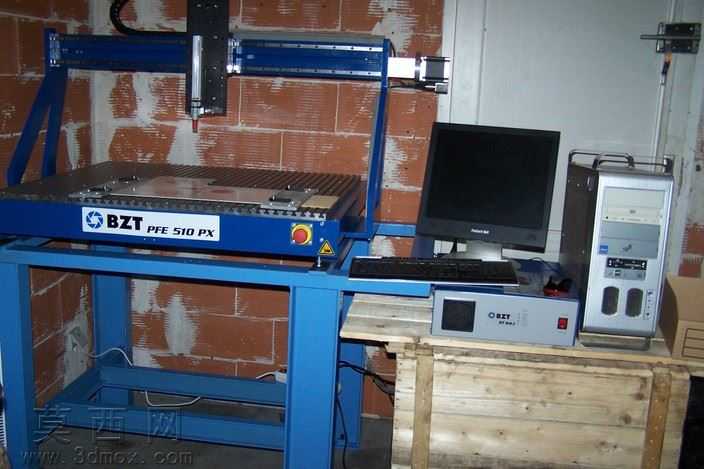

本作品为首次开展3D扫描与数控铣削融合加工的测试装置，核心搭载2毫米直径3D球面探针，完成扫描探测与铣削加工的联动验证。设计阶段围绕探针与机床主轴的同轴度校准展开，通过三维建模完成探针夹持座的结构适配，确保探针安装后径向跳动控制在0.02毫米以内，避免扫描过程中出现坐标偏移。建模过程中对机床工作台的定位基准做了参数化设定，将待扫描工件的装夹区域、探针移动行程、铣削刀具的避让空间做了分层规划，通过装配体干涉检查排除了探针下行扫描、刀具抬刀移动过程中的碰撞风险。材质设定上，针对探针的硬质合金球面、夹持座的45号钢材质、工作台的铸铁材质、待加工工件的铝合金材质分别赋予对应材质参数，在渲染环节还原了加工场景的真实质感，清晰呈现探针接触工件表面的探测状态。加工测试的参数设计经过多轮仿真验证，设定Z轴上抬速度为3000毫米每分钟、下探速度为1000毫米每分钟，扫描点间距设定为0.5米？不对，是0.5毫米，确保采集的坐标点密度足够支撑后续曲面重构，扫描生成的坐标列表可通过格式转换导入三维设计软件完成模型重构，实现从实物扫描到数控加工的闭环流程。整个设计重点验证了接触式3D扫描在普通数控机床上的适配可行性，通过结构优化解决了探针装夹定位、扫描路径规划、坐标数据转换的核心问题，为后续小零件的逆向扫描加工提供了可复用的测试方案，建模过程中对扫描路径的轨迹做了动态仿真，模拟探针沿工件曲面逐点采集坐标的全过程，确保路径无断点、无重复采集区域，保证生成的坐标数据完整连续，可直接用于后续的曲面拟合与加工程序生成。
