自制DIY三轴数控加工设备结构设计

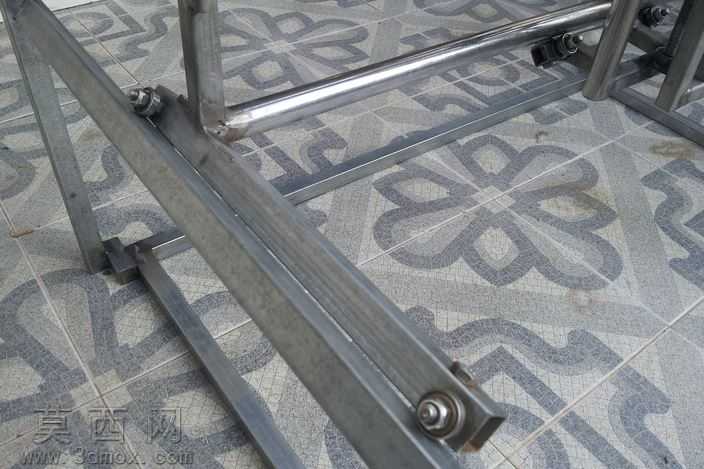

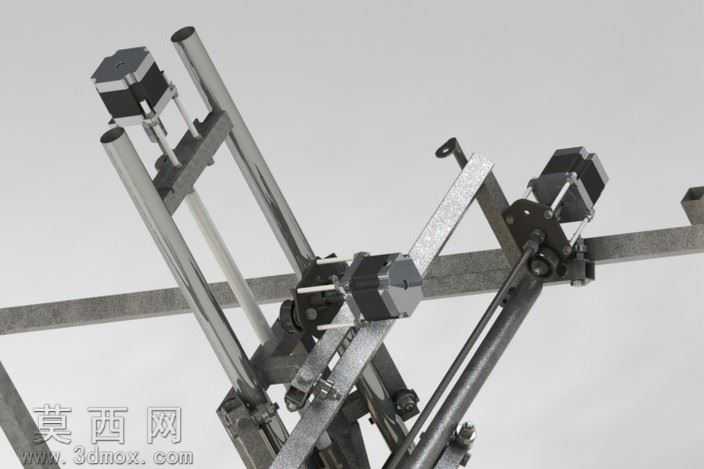

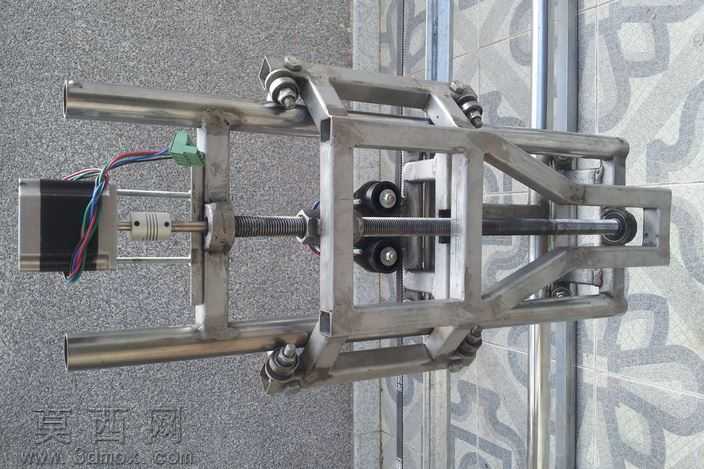

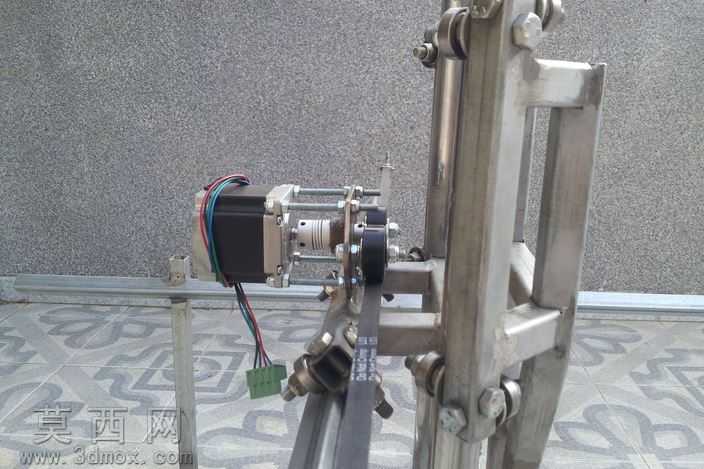

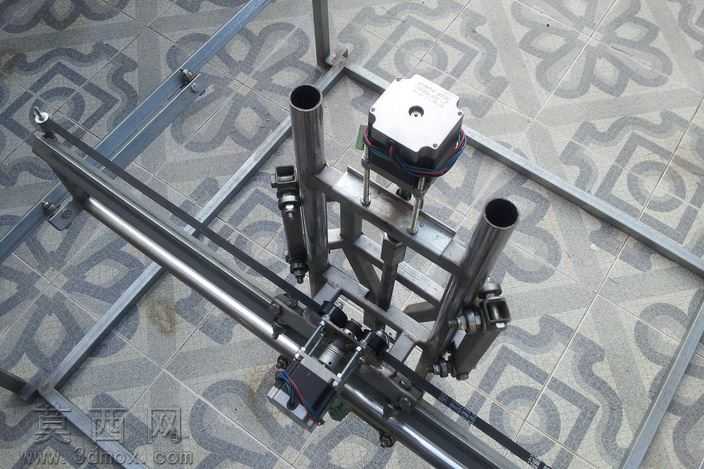

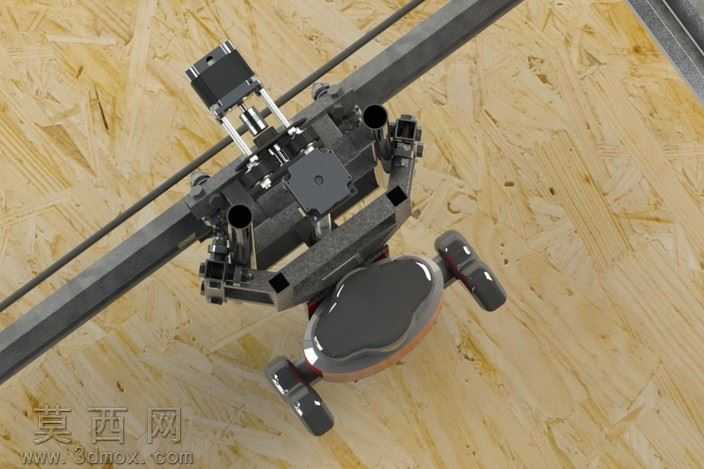

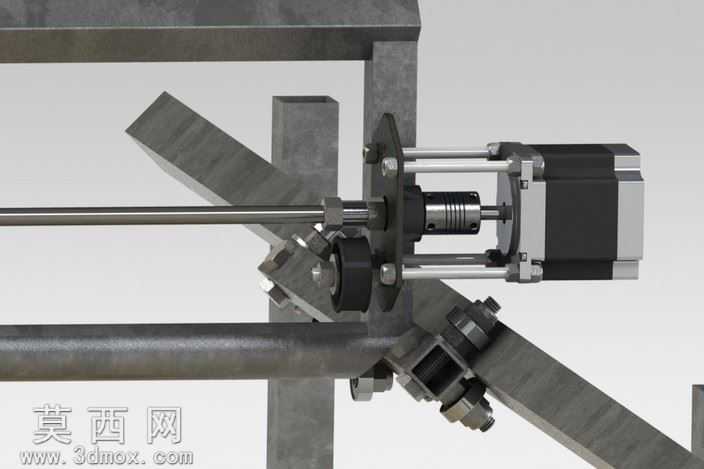

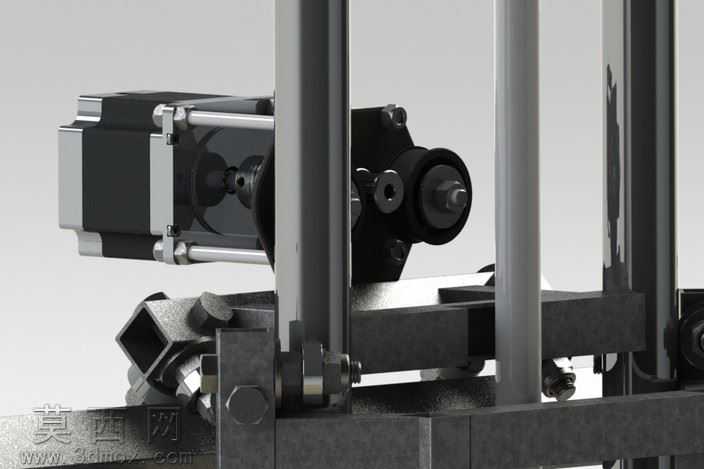

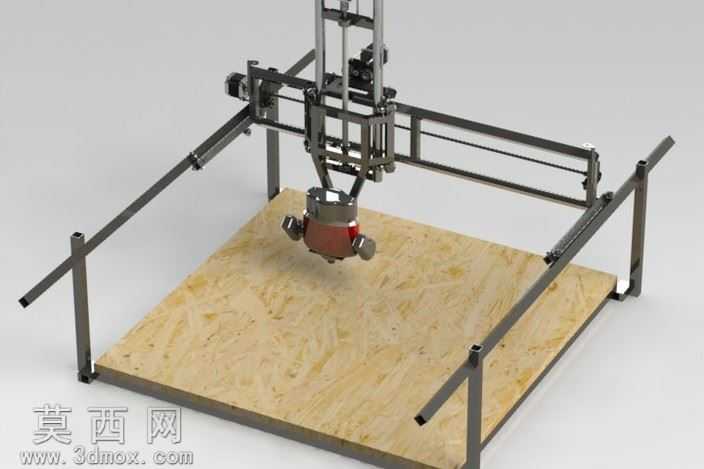

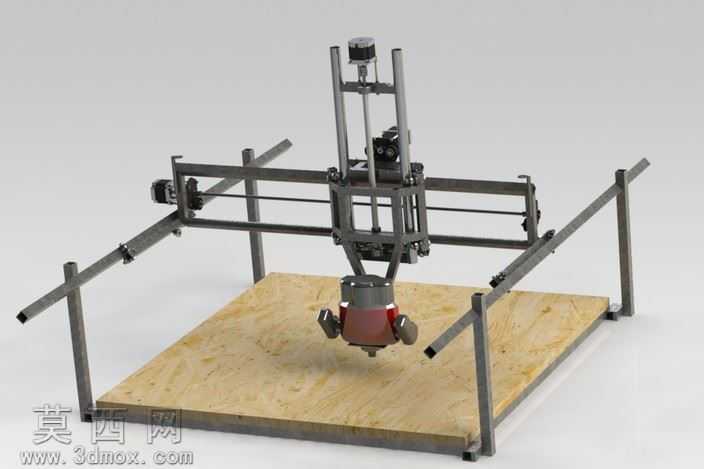

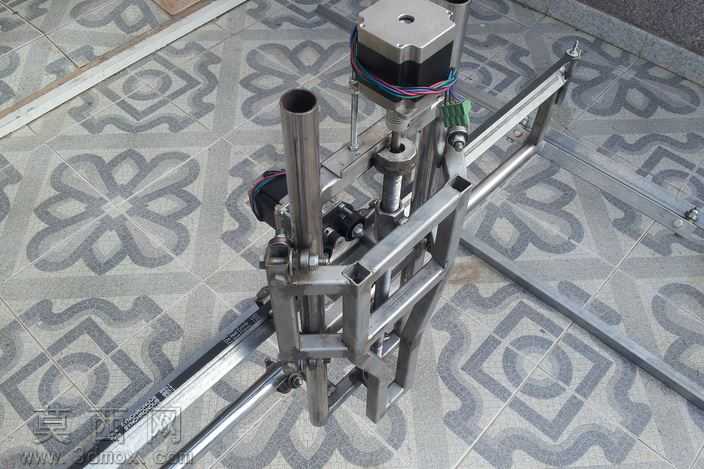

该三维模型为自制DIY三轴数控加工设备的完整结构设计，整体采用模块化搭建思路，在三维建模过程中优先还原了设备的可组装属性，所有杆件、连接件、运动模组均按照实际DIY加工的常用型材规格进行参数化绘制，方便爱好者直接参照下料制作。模型渲染阶段针对不同部件赋予了差异化材质：支撑框架采用哑光金属钢材材质，还原方管焊接搭建的粗糙金属质感；底部加工平台采用实木刨花板材质，呈现出木质板材的自然纹理与哑光漫反射特性；运动轴部分的传动件、主轴电机分别赋予光亮金属、工程塑料与哑光黑电机外壳材质，不同材质的光影对比清晰区分了各功能部件，让整体结构层级一目了然。结构设计上，设备采用龙门式三轴运动布局，X轴通过两侧平行的长光杆实现横向移动导向，搭配同步带传动实现长行程平稳运动；Y轴集成在龙门横梁上，通过滑块与光杆配合实现纵向进给；Z轴采用垂直导向柱搭配丝杠传动，搭载主轴加工头实现垂直方向的进刀与退刀动作，三个运动轴的传动结构均在模型中完整还原，包括电机安装座、联轴器、锁紧螺母、滑块固定件等细小零件都没有省略，清晰展现了DIY数控设备从框架搭建到运动模组装配的完整逻辑。设计过程中充分考虑了自制加工的可行性，所有连接部位均采用螺栓锁紧、角件固定的方式，无需复杂的焊接工装即可完成组装，主轴部分预留了通用DIY雕刻主轴的安装位，可适配不同功率的加工主轴，满足不同材质的雕刻、铣削加工需求。模型的运动部件均按照实际运动关系做了装配约束，可在三维软件中模拟各轴的行程运动，验证结构干涉情况，为实际制作提前排除装配问题，整体设计兼顾了结构合理性与DIY制作的低成本属性，完整还原了自制数控设备从构思到落地的结构细节。
