等径直角卡套式液压管接头三维设计

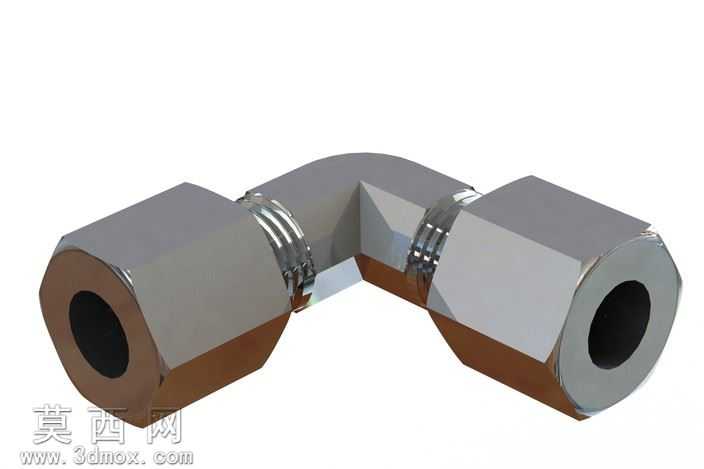

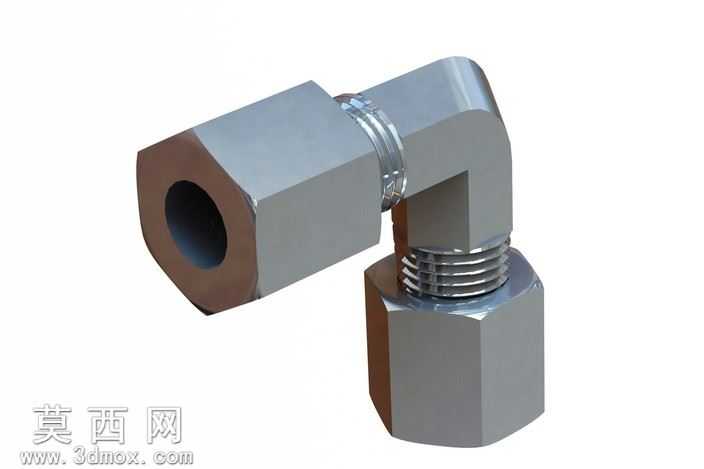

本作品为等径直角卡套式管接头的三维建模成果，建模过程以工业管路连接的实际功能需求为核心设计逻辑，首先梳理直角弯通接头的整体结构组成：包含90度弯折的一体式接头本体、两端配套的锁紧螺母、内置的卡套密封组件三个核心部分，建模时优先保证各部件的装配公差合理性，避免出现干涉问题。建模阶段采用参数化设计思路，先绘制接头本体的轴向截面草图，通过拉伸、倒角、铣削切除等特征完成本体基础造型，针对本体两端的外螺纹结构，采用螺旋线扫描切除的方式生成标准公制螺纹，严格匹配螺纹的牙型角、螺距、牙深参数，保证与锁紧螺母的内螺纹能够实现顺畅旋合。两端的锁紧螺母建模时，先完成六角外形的拉伸切除，保证六角对边尺寸符合五金件的通用装夹标准，再加工内部的螺纹孔与卡套容纳腔，腔体内壁的锥面角度经过反复校准，能够在螺母旋紧时均匀挤压卡套，让卡套刃口均匀切入连接管材外壁，实现可靠的密封与紧固效果。材质与渲染阶段，接头整体采用金属材质表现，本体与螺母赋予不锈钢哑光金属材质，调整材质的粗糙度、金属度参数，还原五金机加工件的表面质感，螺纹部位添加细微的加工纹理，卡套部位采用稍硬的铜合金材质区分，渲染时采用柔和的工业产品布光，多角度展示接头的结构细节，清晰呈现六角装夹面、螺纹咬合部位、直角过渡圆弧的加工特征，直角过渡位置做了合理的圆角处理，避免管路流体经过时产生过大的流阻，同时降低接头部位的应力集中风险，提升长期使用的结构强度。整个建模过程严格遵循卡套式管接头的行业设计规范，各部件的尺寸比例、配合间隙均参考实际工业产品参数设定，可直接用于管路装配模拟、产品展示、工程选型参考等场景，完整还原了这类直角管接头的结构特点与装配逻辑。
