微型精密镗孔加工刀具三维建模作品

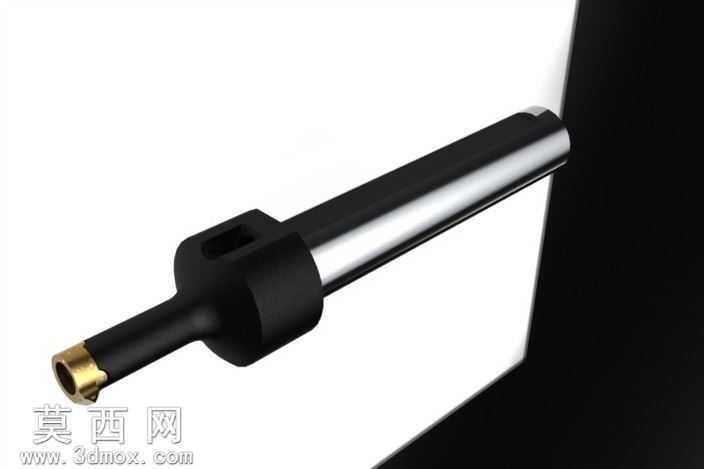

本作品为微型精密镗孔加工刀具的三维建模成果，建模过程依托主流三维机械设计软件完成，整体建模流程遵循机械加工刀具的实际生产尺寸标准，严格还原刀具各部分的结构比例与装配关系。建模初期先梳理刀具的结构组成，将其划分为夹持柄部、定位限位凸台、刀杆主体、切削刀头四个核心功能段，通过草图绘制确定各段的径向尺寸与轴向长度基准，采用回转特征生成刀杆与夹持柄的基础基体，针对定位凸台的侧方锁紧槽结构，通过拉伸切除特征完成槽体的精准成型，保证槽体的位置精度与尺寸公差符合实际装夹要求。刀头部分的建模重点还原硬质合金切削端的结构，通过布尔运算将刀头与刀杆主体完成装配贴合，还原实际刀具的焊接装配结构，同时对刀头的切削刃口做微小倒角处理，还原真实刀具的刃口钝化工艺特征。材质与渲染阶段，针对刀具不同部位的材质特性做区分设置：夹持柄与刀杆的钢制部分采用磨砂金属材质，调整金属粗糙度参数还原高速钢基材的哑光金属质感，表面添加细微的磨削纹理贴图，模拟实际刀具加工后的表面状态；定位凸台部分做发黑处理的材质设置，降低材质反光度，添加氧化层的细微颗粒质感，区分于刀杆的光亮磨削表面；前端切削刀头采用硬质合金材质，调整材质的金属反射率与色泽，呈现硬质合金特有的暗金色金属光泽，同时对刃口部分做高光处理，突出切削部位的精密质感。渲染阶段采用影棚级三点布光方案，主光源从侧上方打亮刀具主体，突出刀杆的圆柱曲面光影过渡，辅助光源补全暗部细节，避免锁紧槽、刀头衔接处出现死黑区域，背景采用渐变深灰到纯白的过渡背景，突出刀具本身的结构轮廓，同时添加柔和的地面阴影，增强模型的真实立体感。结构设计上严格遵循微型镗刀的实际功能逻辑，夹持柄采用标准直柄结构，可适配常规铣床、镗床的弹簧夹头装夹，定位凸台的尺寸与锁紧槽位置匹配装夹定位要求，保证刀具装夹后的同轴度精度；刀杆部分做等强度设计，在满足微型内孔加工避让需求的前提下保证杆部刚性，减少加工过程中的振刀风险；刀头部分的切削角度按照微小孔径精加工的参数设置，保证镗孔加工的尺寸精度与表面粗糙度表现。建模过程中对各特征的参数做全约束处理，所有尺寸关联全局参数表，可通过调整参数快速适配不同加工孔径、不同加工深度的同系列微型镗刀变型设计，模型的特征树逻辑清晰，无冗余特征，可直接用于后续的工程图导出、加工仿真以及刀具选型展示使用。
