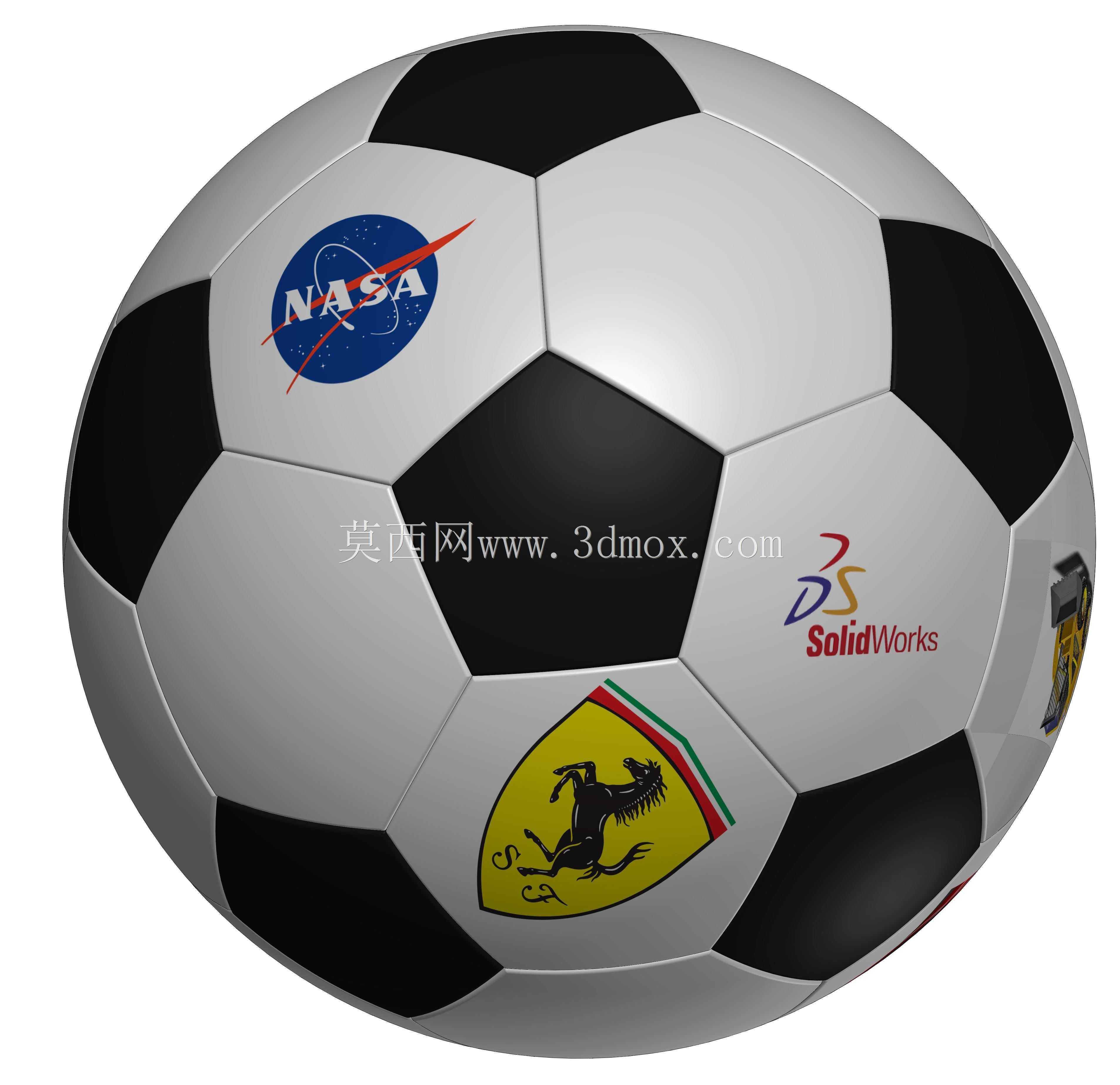

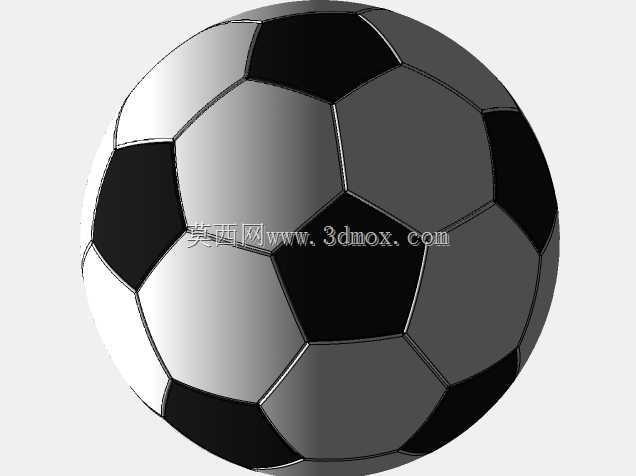

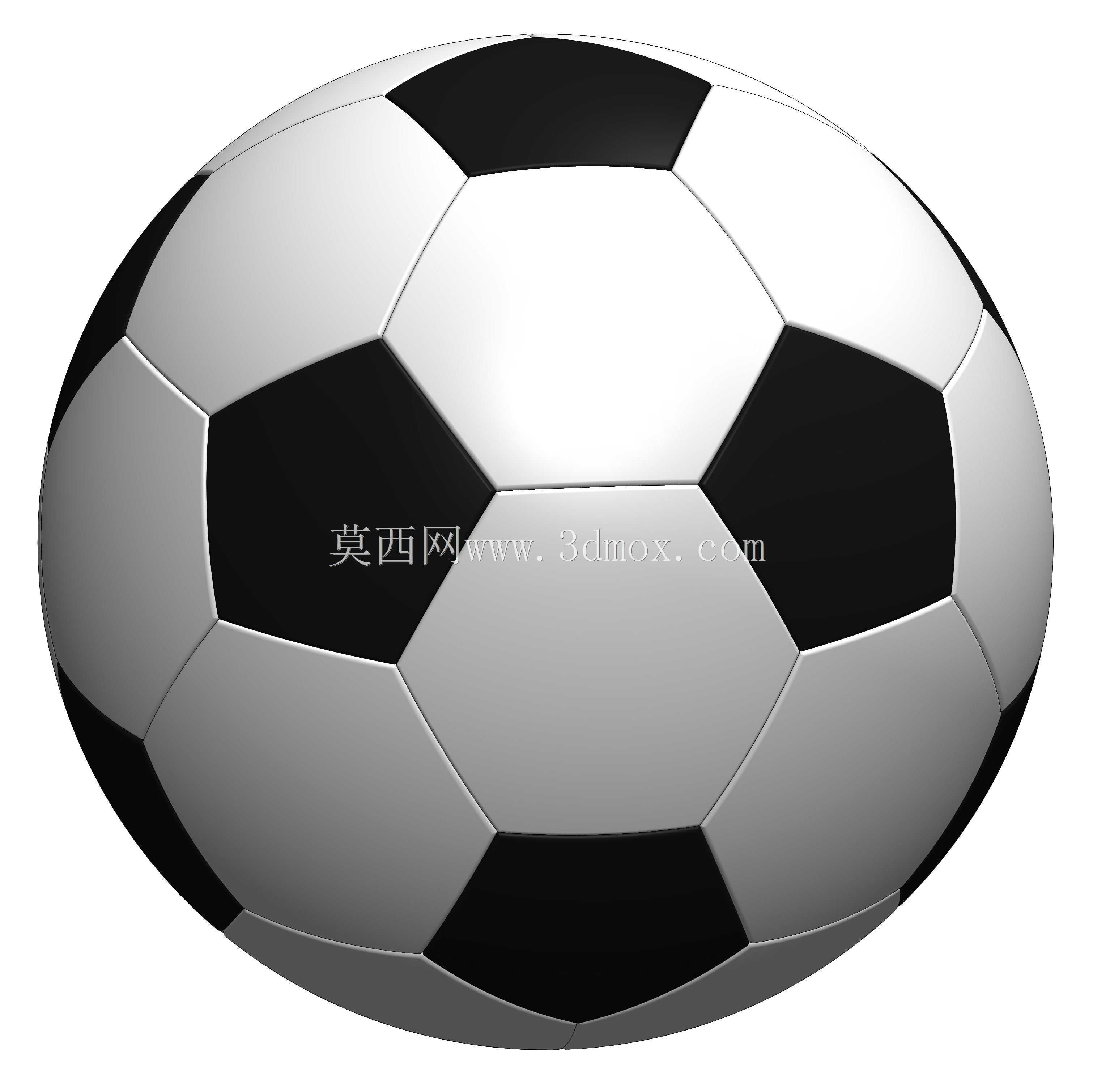

SolidWorks环境下搭建的足球运动仿真结构

　　在体育装备研发、教学演示以及文创产品结构开发场景中，这类球面拼接式的运动构件模型，往往承担着结构验证、运动逻辑演示的核心作用。不同于常规工业传动类零件，足球类球面拼接结构的设计核心，在于多块异形曲面块的精准拼接配合，既要保证拼接完成后整体球面的圆度公差控制在合理区间，也要兼顾每一块拼接构件的曲面曲率连续，避免出现拼接棱线突兀、装配干涉的问题。从实际应用层面看，这类模型既可以作为体育器材生产环节的结构验证参照，用于开模前的曲面公差校验，也可以作为机械设计教学中曲面建模、装配配合、运动仿真模块的典型教学案例，帮助初学者理解复杂曲面的拼接逻辑、球面构件的装配约束关系，以及运动状态下球面接触碰撞的参数设置逻辑。

　　设计这类球面拼接结构时，首先要确定基础球面的基准直径，根据使用场景的不同，常规教学演示用的模型基准球面直径可参照标准5号足球的尺寸边界设定，也就是整体外接球面直径控制在215毫米到220毫米区间，所有拼接块的曲面都基于这个基准球面做等距偏移，偏移量根据构件的壁厚设定，常规演示模型的壁厚控制在2毫米到3毫米即可，既能够保证结构展示时的强度，也不会因为壁厚过大导致整体重量超标，不适合教学场景下的手持演示。拼接块的划分逻辑遵循传统足球的多边形拼接规则，也就是正五边形与正六边形的交替排布，这里需要注意的是，贴附在球面上的五边形与六边形并非平面多边形，而是基于球面曲率做了曲面适配的异形块，每一块构件的边缘都要做对应的配合止口设计，止口的深度控制在0.5毫米到0.8毫米，既能够保证装配时的定位精度，也不会因为止口过深导致曲面曲率出现突变，影响整体球面的顺滑度。

　　从装配约束的角度看，这类模型不需要设置复杂的传动约束，只需要在每一块拼接构件之间设置贴合配合，同时在整体球面的中心设置一个基准点，所有构件的装配约束都以这个中心基准点为参照，保证每一块构件到球心的距离一致，避免装配完成后出现局部凸起或者凹陷的问题。如果要做运动仿真演示，只需要给整体球面添加一个旋转自由度，同时设置好球面与平面接触的碰撞参数、摩擦系数，就可以模拟足球在平面上滚动、弹跳的运动状态，这里的摩擦系数设置要参照实际橡胶材质与硬质地面的接触参数，动摩擦系数控制在0.3到0.4之间，静摩擦系数控制在0.4到0.5之间，碰撞恢复系数设置在0.7到0.8区间，这样仿真出来的运动状态才会和实际足球的运动特性接近，不会出现滚动阻尼过大、弹跳高度不符合常识的问题。

　　在实际的生产转化场景中，这类模型的曲面数据可以直接对接注塑模具的开模流程，每一块拼接构件都可以单独拆分作为模具设计的参照，因为所有构件的曲面都是连续可加工的，不存在倒扣或者无法脱模的结构，只需要在每一块构件的边缘做0.2毫米的脱模斜度处理，就可以满足注塑生产的工艺要求。如果是用于3D打印的教学场景，这个模型的所有构件都可以单独导出为STL格式，不需要添加额外的支撑结构，因为构件的外表面是顺滑曲面，内表面的结构也没有悬空角度超过45度的区域，打印时的层厚设置在0.2毫米就可以保证曲面的打印精度，拼接完成后的整体球面圆度误差可以控制在0.5毫米以内，完全满足教学演示、文创展示的使用需求。

　　很多初学者在搭建这类球面拼接模型时，容易出现的问题是直接用平面多边形做拉伸然后切除球面，这样做出来的拼接块边缘会出现壁厚不均匀的问题，靠近多边形中心的位置壁厚符合要求，但是边缘位置的壁厚会因为曲面切除的角度问题变得过薄，不仅影响结构强度，在3D打印或者注塑生产时还会出现填充不足、边缘缺料的问题。正确的设计思路应该是先搭建整体的基准球面，然后根据五边形和六边形的排布位置，在球面上绘制对应的分割线，用分割线把整体球面拆分成独立的曲面块，再对每一块曲面做等距加厚，这样生成的实体构件壁厚是完全均匀的，不会出现局部壁厚突变的问题。另外在拼接配合的设计上，不要直接用曲面的边缘做贴合配合，要在每一块构件的配合边缘做0.3毫米的定位凸台和凹槽，凸台的宽度控制在1.5毫米，这样装配的时候不需要反复调整位置，只需要把凸台卡入对应的凹槽就可以完成精准定位，装配完成后的整体结构也不会出现拼接缝隙不均匀的问题。

　　从安装边界的角度看，如果是把这类模型作为展示摆件使用，只需要在球面的底部设计一个直径30毫米的平面支撑座，支撑座的高度控制在10毫米，就可以保证整体结构放置在水平台面上时的稳定性，不会因为球面的圆弧特性出现滚动滑落的问题。支撑座和球面的连接可以采用卡扣式设计，在球面底部对应的拼接块上预留卡扣槽，支撑座上的卡扣直接卡入槽内即可，不需要额外的粘接或者紧固件连接，方便拆装更换不同配色的拼接块，满足不同展示场景的外观需求。如果是用于运动仿真的教学演示，不需要额外设计支撑结构，直接在仿真环境中给球面添加重力参数和接触约束就可以完成所有运动状态的模拟，不需要考虑实体安装的固定问题。
