飞机后部四杆机构起落架结构设计

　　在民用支线客机、通用航空固定翼飞机的地面滑跑、起降阶段，后起落架承担着整机70%以上的垂直载荷与滑跑过程中的水平冲击载荷，是保障飞机地面运行安全的核心承力部件。这套后部起落架采用经典四杆连杆机构作为核心运动架构，设计阶段没有把精力放在单个零件的精细化造型上，而是完整还原了起落架收放、承载的整套运动逻辑，能够直观展示机构在收上、放下锁止两个极限位置的运动轨迹与受力传递路径。

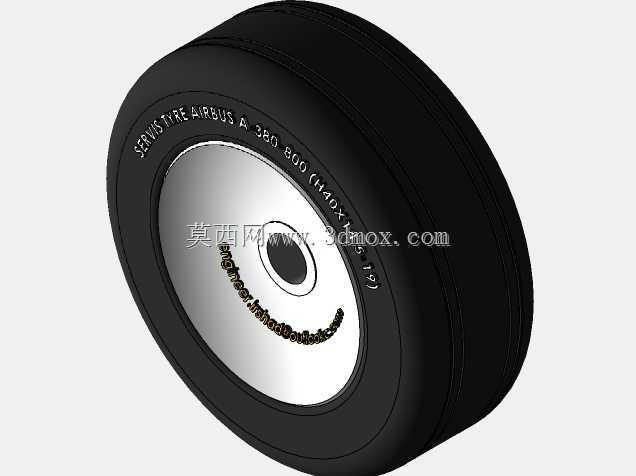

　　从实际应用场景来看，这类后起落架主要适配上单翼或中单翼布局的小型固定翼飞机，安装位置位于机身下部重心靠后区域，安装边界需要匹配机身框段的承力结构，预留的收放舱空间需要满足起落架完全收上后，机轮、撑杆、锁机构全部处于舱内轮廓范围内，避免与机身蒙皮、舱内管线、燃油管路产生运动干涉。设计过程中首先确定了机轮接地点到机身铰接点的距离参数，这个尺寸直接决定了飞机地面滑跑时的纵向稳定性，距离过短会导致起降时飞机容易出现拿大顶的风险，过长则会增加收放机构的行程需求，挤占机身内部有效载荷空间。

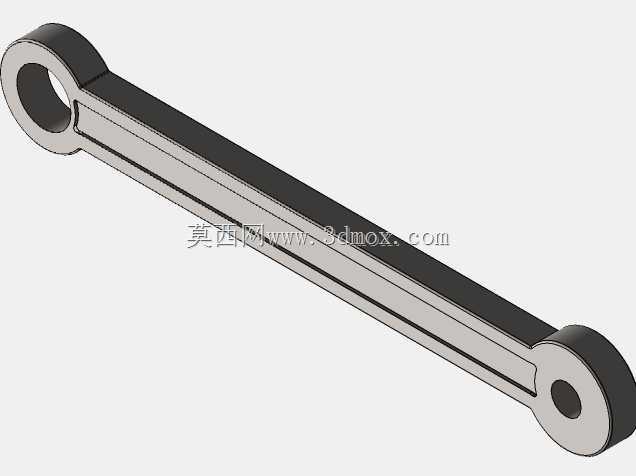

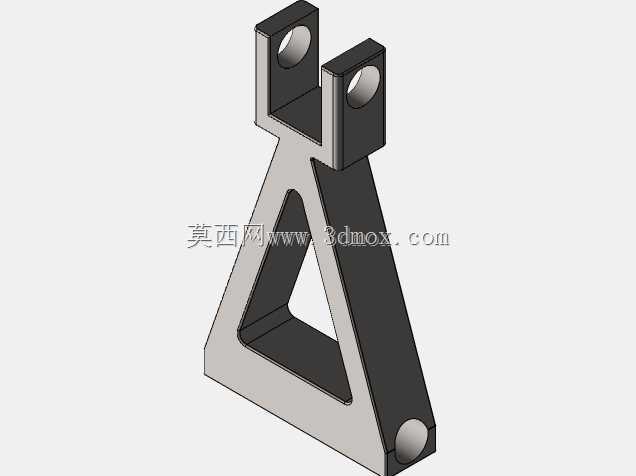

　　四杆机构的选型上，采用了摇臂式撑杆组合的连杆布局，其中主承力摇臂一端铰接在机身主承力框的接头上，另一端连接机轮轮轴，侧撑杆与锁撑杆共同组成机构的另外两个活动连杆，当起落架放下到位时，锁撑杆会运动到过死点位置，形成稳定的三角承力结构，不需要额外的大功率作动器持续提供锁止力，就能承受着陆瞬间的巨大冲击载荷。收放过程中，作动筒推动主摇臂绕铰接点转动，侧撑杆随动折叠，整个运动过程中各连杆的铰接点转动角度经过反复校核，不存在运动卡滞点，也不会出现机构反转的问题。

　　考虑到飞机地面滑跑时会遇到侧向风、跑道不平整带来的侧向载荷，这套起落架的铰接点全部采用带自润滑衬套的铰接结构，能够允许小幅度的侧向偏转，同时在主承力摇臂上预留了减震器的安装接口，实际生产中可以根据飞机的最大起飞重量，匹配对应行程与阻尼系数的油气减震支柱，吸收着陆时的垂直冲击能量，避免冲击载荷直接传递到机身结构上造成结构疲劳损伤。

　　在安装边界的校核上，这套机构的所有运动部件包络都做了运动仿真验证，当起落架处于完全收上位置时，整个机构的最外侧轮廓距离机身蒙皮的最小间隙满足航空设计标准中的最小间隙要求，不会因为飞行过程中的机构变形、振动导致与蒙皮发生摩擦；处于放下锁止位置时，机轮的前后位置、轮距参数匹配对应机型的地面操纵需求，能够保证飞机地面转弯时的内侧轮转弯半径符合设计要求，不会出现轮胎刮蹭机身下部结构的问题。

　　从功能特性来看，这套四杆机构起落架相比固定式起落架，能够在飞机巡航阶段完全收入机身内部，大幅降低飞行过程中的空气阻力，提升飞机的巡航速度与燃油经济性；相比复杂的多连杆收放机构，四杆结构的零件数量更少，铰接点的维护点更少，日常巡检过程中只需要检查各铰接点的磨损情况、锁机构的锁止可靠性，就能保障起落架的正常工作，降低了通用航空飞机的日常维护成本。设计过程中也充分考虑了应急放的需求，当液压作动系统出现故障时，依靠机构自身的重力与空气动力，就能推动起落架放下到锁止位置，配合应急锁钩实现机械锁止，满足航空设计中的冗余安全要求。

　　在结构受力的传递路径上，着陆时机轮受到的垂直冲击载荷首先传递到主摇臂，再通过主铰接点、锁撑杆两个路径分散传递到机身的两个不同承力框上，避免单个承力点受力过大导致结构损坏，每个铰接点的载荷方向都沿着连杆的轴线方向，尽量减少连杆受到的弯曲力矩，让连杆构件可以采用更轻的型材加工，在保证结构强度的前提下降低整个起落架的结构重量，对于航空装备来说，重量的降低意味着有效载荷的提升或者航程的增加，是结构设计中非常核心的优化方向。
