多类型钢管连接弯头结构设计方案

　　在民用给排水、工业流体输送、化工介质传输、暖通循环管路等诸多工程场景里，管路走向的变向、分流与合流需求始终存在，不同走向的管路衔接不能依靠管材强行弯折实现——金属钢管冷弯会产生管壁应力集中、通径缩径、弯折处椭圆度超差等问题，热弯则需要额外的加热、校形工序，现场施工效率极低，且弯折后的管路承压能力会出现明显下降，无法满足中高压管路的使用要求。这类场景下，预制的成型钢管弯头是管路变向、分流节点的核心连接件，本次涉及的三类弯头分别对应不同的管路布局需求：T型三通主要用于单路管路向两个垂直方向分流，或是两路垂直方向的介质汇入主路，常见于楼宇给水立管接水平支管、车间循环水主路接设备支路的场景；L型弯头用于90度走向的管路变向，是所有管路系统里用量最大的接头类型，不管是架空管路的水平转垂直、贴墙管路的转角避让，都需要这类弯头完成走向切换；X型十字接头则用于四路垂直交汇的管路节点，多用于消防喷淋管网的十字交汇、气动系统的多支路分气节点，能在一个接头上完成四个方向的管路对接，减少多接头拼接带来的泄漏点。

　　从结构设计逻辑来看，三类弯头均采用等径接口设计，所有连接端的公称通径保持一致，适配同规格的钢管对接，接口处预留了标准的焊接坡口角度，现场安装时可直接与钢管端部完成对口焊接，坡口角度按照常用钢管焊接工艺要求设置，能保证焊液充分填充接缝，焊后接口的承压强度不低于管材本身的强度。弯头的流道内壁做了圆弧过渡处理，没有直角突变结构，介质在流经弯头时的局部阻力系数被控制在较低水平，能减少管路系统的压力损失，降低输送泵的运行功耗，同时避免直角拐角处出现介质滞留、杂质沉积的问题，对于输送含微小固体颗粒的流体、或是易结垢的介质，这种圆弧过渡流道能减少淤积堵塞的概率，延长管路系统的维护周期。

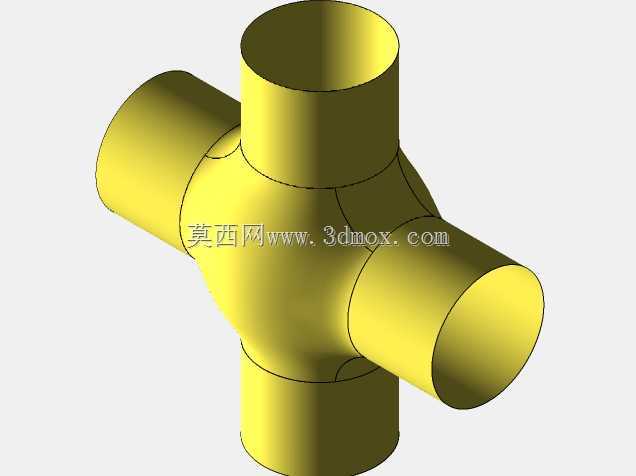

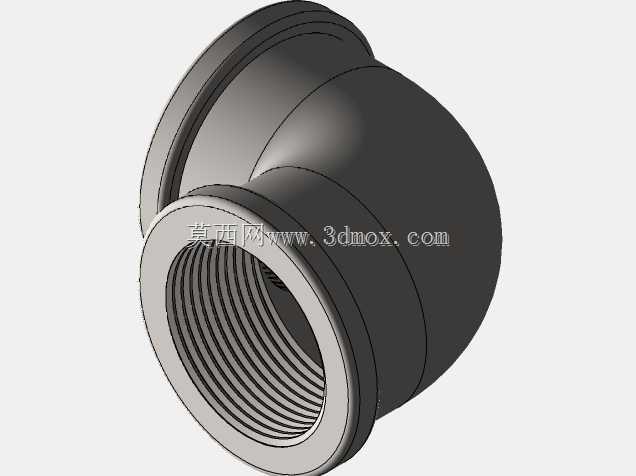

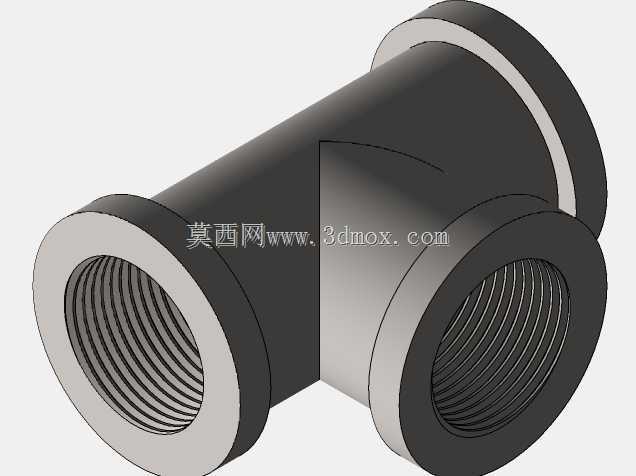

　　外形与安装边界方面，L型弯头的两个接口端面中心距按照对应通径的标准弯曲半径设置，弯曲半径取值兼顾了流道阻力与安装空间需求，既不会因为弯曲半径过小导致流道阻力陡增，也不会因为弯曲半径过大造成安装时占用过多的管路空间，安装时两个接口的同轴度公差控制在机械管路安装的标准范围内，对接钢管时不需要额外掰动管材强制对口，能减少安装应力。T型三通的三个接口轴线处于同一平面，主路两个接口保持同轴，支路接口垂直于主路轴线，三个接口的端面到交汇中心的距离保持一致，安装时可直接卡在管路的预留切口位置，不需要额外调整接头角度。X型十字接头的四个接口两两同轴，轴线处于同一平面呈十字交叉，四个接口的端面到中心交汇点的距离统一，能适配四个方向的等径钢管对接，接头整体的外轮廓没有突出的尖锐结构，安装在狭小的管路井、设备夹层内时不会和周边的其他管线、结构件发生干涉。

　　细节结构处理上，三类弯头的外壁厚度均匀，交汇位置的壁厚做了局部加厚处理，因为管路分流、变向的位置是介质冲击力最集中的区域，长期受介质冲刷容易出现壁面磨损减薄，局部加厚能提升接头的抗冲刷能力，延长使用寿命。接头的外表面没有多余的凸台、飞边结构，除了必要的焊接坡口外，其余位置均做了圆滑过渡，后续做管路防腐处理时，防腐涂层能均匀附着在接头表面，不会出现涂层厚薄不均、边角位置漏涂的问题。对于需要做保温处理的管路，这类光滑外轮廓的弯头也能更好地贴合保温材料，减少保温层的拼接缝隙，降低管路的热量损耗。

　　在实际选型应用中，这三类弯头可以覆盖绝大多数正交布局的钢管管路节点需求，不需要在现场做非标弯管加工，能大幅缩短管路施工的周期，同时标准化的接头结构质量稳定，相比现场弯制的弯头，承压能力、尺寸精度都更有保障，能降低管路系统运行过程中接头位置泄漏、开裂的风险。不管是新建管路的铺设，还是老旧管路的改造维修，这类标准化的钢管弯头都能直接替换对应位置的损坏接头，不需要对原有管路做过多的切割调整，维修作业的效率更高。
